КМПЭВЭ
Оценка (средняя 5)
ТУ 16-705.169-80 Назначение Кабели предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений, работающих при номинальных переменных напряжениях 500 и 1 000 В частотой...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КМПЭВЭ

ТУ 16-705.169-80

Назначение

Кабели предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений, работающих при номинальных переменных напряжениях 500 и 1 000 В частотой не более 200 кГц или, соответственно, при постоянных напряжениях 750 и 1 500 В в диапазоне температур от -50° до +65 °С и относительной влажности воздуха до 98 % при температуре до +35 °С. В интервале указанных температур кабели не токсичны.

Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ; не распространяют горение. Кабели должны быть защищены от прямого воздействия солнечной радиации и механи­ческих повреждений.

Длительно допустимая температура нагрева жил не должна пре­вышать +70 °С.

Минимальный радиус изгиба при монтаже должен быть не менее трех диаметров кабеля.

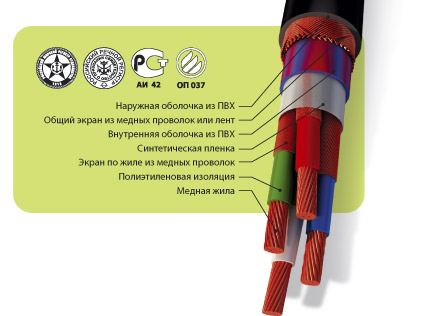

Конструкция

Токопроводящие жилы малогабаритных кабелей скручивают из мягких медных проволок и накладывают полиэтиленовую изоляцию. В кабелях марок КМПЭВ, КМПЭВЭ на изолированные жилы наложен экран в виде повива из медных проволок диаметром 0,13 мм плотностью не менее 90 %. Кабели могут быть изготовлены с частично экранированными жилами или состоять из скрученных в пары жил, на которые накладывают экран в виде оплетки плотностью не менее 70 %. Жилы в паре отличаются по цвету. Изолированные жилы, экранированные жилы и пары скручивают в кабель концентрическими повивами в разные стороны.

В каждом повиве две смежные жилы (счетная пара) отличаются расцветкой изоляции между собой и от остальных жил данного повива, а две смежные пары повива отличаются комбинацией цветов между собой и от остальных пар данного повива.

По внешнему повиву может быть проложена синтетическая пленка, поверх которой накладывают оболочку из ПВХ пластиката. В кабелях с внешним экраном КМПВЭ, КМПЭВЭ поверх оболочки накладывают экранирующую оплетку из медных луженых проволок плотностью не менее 80 %.

В кабелях КМПЭВЭВ внешний экран расположен между внутренней и наружной оболочками из ПВХ пластиката.



Сортамент

Марка

Номинальное сечение жил, мм2

Число жил

Переменное напряжение, В

КМПВ

0,35

1, 2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37, 52

500

0,5-1,5

1, 2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37, 52

500, 1 000

2,5

1, 2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37

500, 1 000

КМПВЭ, КМПВЭВ

0,35

2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37, 52

500

0,5-1,5

2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37, 52

500, 1 000

2,5

2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30, 37

500, 1 000

КМПЭВ, КМПЭВЭ, КМПЭВЭВ

0,5-1,5

2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 37, 52

500

0,5

12/8э*, 17/11э*, 22/7э*, 27/13э*, 39/24э*, 42/ 19э*, 50/22э*

500

0,75

16 х 2э**, 19 х 2э**, 37 х 2э**

500

1,5

2, 3, 4, 7, 10, 12, 14, 19, 24, 27, 37, 52

500, 1 000

КМВВЭ

0,75-1,5

1,2, 3, 4, 7, 10, 12

500

2,5-10,0

1, 2, 3

500

*Частично экранированные жилы.

**Попарно экранированные жилы.



Номенклатура и конструктивные особенности

Марка кабеля

Конструктивные особенности

КМПВ

Кабель с медными гибкими жилами, с полиэтилено­вой изоляцией, в ПВХ оболочке

КМПВЭ

То же, но в общем экране в виде оплетки из медных луженых проволок

КМПВЭВ

То же, в защитной ПВХ оболочке

КМПЭВ

Кабель с медными экранированными жилами, с полиэтиленовой изоляцией, в ПВХ оболочке

КМПЭВЭ

То же, но в общем экране в виде оплетки из медных луженых проволок

КМПЭВЭВ

Кабель с экранированными медными жилами, с полиэтиленовой изоляцией, в общем экране из медных проволок или лент, расположенных между внутренней и наружной оболочками из ПВХ пластиката

КМВВЭ

С медными жилами, с поливинилхлоридной изоляцией, в ПВХ оболочке, в общем экране

Рабочая емкость 1 м кабелей всех марок, кроме КМВВЭ, — не более 260 пФ (для одиночной экранированной жилы).

Электрическое сопротивление изоляции, пересчитанное на 1 км длины, — не менее 150 МОм на период хранения и эксплуатации.

Строительная длина:

  • кабелей с экранированной жилой — не менее 125 м;

  • остальных кабелей — не менее 200 м.

Срок службы: кабелей с внешним экраном — не менее 15 лет, остальных кабелей — 23 года.

Пример условного обозначения: «Кабель КМПЭВЭ 7х1,5-500 ТУ 16-705.169-80».
