КМПЭВЭВнг(А) | КАБЕЛИ МАЛОГАБАРИТНЫЕ КМПВ

КМПЭВЭВнг(А)

Производитель — Российский производитель

Оценка (средняя 5)

Предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений, работающих при номинальных напряжениях 500 и 1000 В частотой не более 200 кГц, или, соответственно, при постоянных...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КМПЭВЭВнг(А)

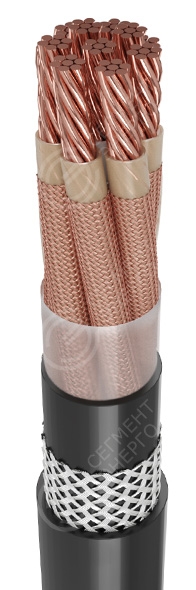

Конструкция

Токопроводящая жила – медная многопроволочная.

Изоляция – полиэтилен.

для «КМПвВЭВнг(А)-FRLS» – сшитый полиэтилен.

Индивидуальный экран – в виде оплетки из медных луженых проволок.

Скрутка – пучковая.

Внутренняя оболочка –

для кабелей без индекса пожароопасности – из ПВХ пластикатов;

для кабелей с индексом «нг(А)» – из ПВХ пластикатов пониженной пожарной опасности;

для кабелей с индексом «нг(А) -LS», «нг(А) -FRLS» – из ПВХ пластиката пониженной пожарной опасности и пониженной степенью газо-дымовыделения.

Огнестойкий барьер – «нг(А) -FRLS» в виде обмотки токопроводящей жилы двумя слюдосодержащими лентами номинальной толщиной не менее 0,14 мм с перекрытием каждой ленты не менее 40%.

Общий экран – в виде оплетки из медных луженых проволок.

Наружная оболочка – соответствует материалу внутренней оболочки.

Минимальный срок службы	30 лет
Диапазон температур, °С	Эксплуатация: без индекса: от –50 до +65 нг(А) от –50 до +65 нг(А)-LS от –30 до +50 нг(А)-FRLS от –30 до +50 Монтаж: от -15 до +50
Минимальный радиус изгиба	Эксплуатация (однократно): не менее 7 наружных диаметров Монтаж: не менее 10 наружных диаметров

Марка кабеля	Сечение, мм²	Число жил:	Напряжение, В
КМПЭВЭВ	0,35 – 1,0	2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37; 52	500
	0,75	16х2э^х; 19х2э^х; 37х2э	500
	1,5	2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37; 52	500; 1000

Требования безопасности

Для индекса нг(А) — нераспространение горения при групповой прокладке (категории А).

Для индекса FR — огнестойкость 180 минут.

Массогабаритные параметры

Число жил х сечение, мм²	КМПЭВЭВ
	Диаметр кабеля, мм	Масса кабеля
2х0,35	9,79	126,5
3х0,35	10,11	142,0
4х0,35	10,66	161,1
7х0,35	11,91	212,1
10х0,35	14,10	278,3
12х0,35	14,42	304,7
14х0,35	14,97	334,6
19х0,35	17,42	451,8
24х0,35	19,53	543,0
27х0,35	19,85	580,9
30х0,35	20,40	623,0
37х0,35	21,6	720,5
52х0,35	24,63	934,8
2х0,50	10,10	135,4
3х0,50	10,44	153,5
4х0,50	11,03	175,3
7х0,50	12,37	234,2
10х0,50	14,72	309,3
12х0,50	15,06	340,4
14х0,50	15,64	375,2
19х0,50	18,18	506,6
24х0,50	20,45	611,4
27х0,50	20,79	656,2
30х0,50	21,38	705,5
37х0,50	22,72	819,8
52х0,50	27,12	1139,5
2х0,75	10,54	149,2
3х0,75	10,91	171,3
4х0,75	11,56	197,6
7х0,75	13,02	269,2
10х0,75	15,59	358,5
12х0,75	17,16	441,0
14х0,75	17,81	485,5
19х0,75	19,28	594,2
24х0,75	21,77	720,8
27х0,75	22,14	777,0
30х0,75	22,78	838,1
37х0,75	24,25	979,8
52х0,75	28,96	1363,5
2х1,00	11,10	165,9
3х1,00	11,52	192,8
4х1,00	12,24	224,2
7х1,00	13,87	310,7
10х1,00	17,92	462,5
12х1,00	18,34	511,2
14х1,00	19,06	565,2
19х1,00	20,69	697,4
24х1,00	23,46	849,6
27х1,00	23,88	918,9
30х1,00	24,60	993,6
37х1,00	27,43	1236,9
52х1,00	31,34	1625,7
2х1,50	12,0	193,9
3х1,50	12,51	229,0
4х1,50	13,35	269,4
7х1,50	16,46	423,4
10х1,50	19,77	566,4
12х1,50	20,25	630,5
14х1,50	21,09	700,9
19х1,50	23,00	873,5
24х1,50	27,43	1139,3
27х1,50	27,91	1232,5
30х1,50	28,75	1332,8
37х1,50	30,66	1565,9
52х1,50	36,82	2198,8
2х2,50	12,94	231,7
3х2,50	13,50	279,9
4х2,50	15,66	374,1
7х2,50	17,83	531,6
10х2,50	21,60	718,9
12х2,50	22,16	808,3
14х2,50	23,12	904,9
19х2,50	26,4	1209,7
24х2,50	30,1	1483,3
27х2,50	30,74	1613,9
30х2,50	31,70	1752,7
37х2,50	35,47	2194,8
