Малогабаритные не распространяющие горение, с низким дымо- и газовыделением

ТУ 16.К71-310-2001

Назначение и технические характеристики

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном напряжении 500 и 1 000 В частотой 50 Гц или, соответственно, при постоянном напряжении 750 и 1 500 В.

Диапазон рабочих температур — от -50 до +65 °С и относительной влажности воздуха до 98 % при температуре до +35 °С. Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ, не распространяют горение при групповой прокладке, требуют защиты от прямого воздействия солнечной радиации и механических повреждений. В указанном диапазоне температур кабели не токсичны.

Длительно допустимая температура нагрева жил не должна превышать +70 °С.

Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости более чем на 50 %.

Кабели предназначены для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации ОПБ (ПНАЭ Г-01-011- 097[2]). Прокладка кабелей без предварительного подогрева ведется при температуре не ниже -15 °С, минимальный радиус изгиба при монтаже — не менее 3 диаметров кабеля.

Конструкция

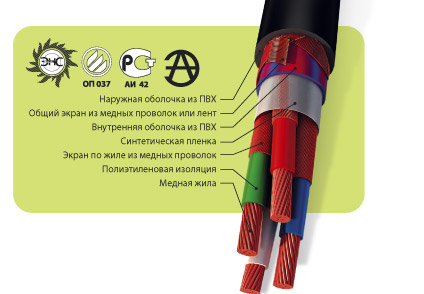

Токопроводящие жилы кабелей скручивают из мягких медных проволок и накладывают полиэтиленовую изоляцию. На экранированные жилы (пары) наложен экран в виде повива из медных проволок диаметром 0,13 мм плотностью не менее 90 % или в виде оплетки плотностью не менее 70 %. Изолированные жилы, экранированные жилы или пары скручивают в кабель концентрическими повивами в разные стороны. Изолированные жилы в паре отличаются по цвету. В каждом повиве две смежные жилы (счетная пара) отличаются расцветкой изоляции между собой и от остальных жил данного повива, а две смежные пары повива отличаются комбинацией цветов между собой и от остальных пар данного повива.

По внешнему повиву может быть наложена синтетическая пленка, поверх которой накладывают оболочку из ПВХ композиции пониженной пожароопасности.

В кабелях с внешним экраном поверх оболочки накладывают экранирующую оплетку из медных луженых проволок плотностью не менее 80 %. Этот экран может быть расположен между внутренней и внешней оболочками из ПВХ композиции пониженной пожароопасности (например КМПВЭВнг-LS).

Номенклатура и конструктивные особенности кабелей

LS - низкое дымо- и газовыделение (Low Smoke).

Сортамент

*Кабель с попарно экранированными жилами.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины, — не менее 150 МОм на период хранения и эксплуатации.

Строительная длина:

• кабелей с экранированной жилой — не менее 125 м;

• остальных кабелей — не менее 200 м.

Срок службы — 30 лет.

Гарантийный срок эксплуатации — 3 года.

Пример условного обозначения: «Кабль КМПЭВЭнг-LS 12х1,0-500 ТУ 16.К71-310-2001».
