Предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений, работающих при номинальных напряжениях 500 и 1000 В частотой не более 200 кГц, или, соответственно, при постоянных напряжениях 750 и 1500 В

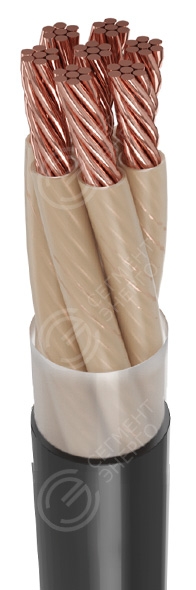

Конструкция
Токопроводящая жила – медная многопроволочная.
Изоляция – полиэтилен.
для «КМПвВнг(А)-FRLS» – сшитый полиэтилен.
Скрутка – пучковая.
Оболочка –
для кабелей без индекса пожароопасности – из ПВХ пластикатов;
для кабелей с индексом «нг(А)» — из ПВХ пластикатов пониженной пожарной опасности;
для кабелей с индексом «нг(А) -LS», «нг(А) -FRLS» – из ПВХ пластиката пониженной пожарной опасности и пониженной степенью газо-дымовыделения.
Огнестойкий барьер – «нг(А) -FRLS» в виде обмотки токопроводящей жилы двумя слюдосодержащими лентами номинальной толщиной не менее 0,14 мм с перекрытием каждой ленты не менее 40%.
Минимальный срок службы | 30 лет |
Диапазон температур, °С | Эксплуатация: без индекса: от –50 до +65 нг(А) от –50 до +65 нг(А)-LS от –30 до +50 нг(А)-FRLS от –30 до +50 Монтаж: от –15 до +50 |
Минимальный радиус изгиба | Эксплуатация (однократно): не менее 7 наружных диаметров Монтаж: не менее 10 наружных диаметров |
Марка кабеля | Сечение, мм2 | Число жил: | Напряжение, В |
КМПВ | 0,35–1,5 | 1; 2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37; 52 | 500; 1000 |
2,5 | 1; 2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37 | 500; 1000 |
Требования безопасности
Для индекса нг(А) — нераспространение горения при групповой прокладке (категории А).
Для индекса FR — огнестойкость 180 минут.
Массогабаритные параметры
Число жил х сечение, мм² | КМПВ | |||||||||||||||||||||||||||||||||
Диаметр кабеля, мм | Масса кабеля | |||||||||||||||||||||||||||||||||
2х0,35 | 5,67 | 38,8 | ||||||||||||||||||||||||||||||||
3х0,35 | 5,91 | 45,4 | ||||||||||||||||||||||||||||||||
4х0,35 | 6,34 | 53,1 | ||||||||||||||||||||||||||||||||
7х0,35 | 7,30 | 74,3 | ||||||||||||||||||||||||||||||||
10х0,35 | 9,02 | 101,1 | ||||||||||||||||||||||||||||||||
12х0,35 | 9,26 | 112,6 | ||||||||||||||||||||||||||||||||
14х0,35 | 9,690 | 125,3 | ||||||||||||||||||||||||||||||||
19х0,35 | 11,26 | 174,2 | ||||||||||||||||||||||||||||||||
24х0,35 | 12,89 | 212,5 | ||||||||||||||||||||||||||||||||
27х0,35 | 13,14 | 229,4 | ||||||||||||||||||||||||||||||||
30х0,35 | 13,56 | 247,7 | ||||||||||||||||||||||||||||||||
37х0,35 | 14,53 | 290,4 | ||||||||||||||||||||||||||||||||
52х0,35 | 16,83 | 383,8 | ||||||||||||||||||||||||||||||||
2х0,50 | 5,98 | 44,2 | ||||||||||||||||||||||||||||||||
3х0,50 | 6,24 | 52,6 | ||||||||||||||||||||||||||||||||
4х0,50 | 6,71 | 62,3 | ||||||||||||||||||||||||||||||||
7х0,50 | 7,76 | 89,1 | ||||||||||||||||||||||||||||||||
10х0,50 | 9,63 | 122,1 | ||||||||||||||||||||||||||||||||
12х0,50 | 9,90 | 137,2 | ||||||||||||||||||||||||||||||||
14х0,50 | 10,37 | 153,6 | ||||||||||||||||||||||||||||||||
19х0,50 | 12,02 | 212,8 | ||||||||||||||||||||||||||||||||
24х0,50 | 13,81 | 260,8 | ||||||||||||||||||||||||||||||||
27х0,50 | 14,08 | 283,0 | ||||||||||||||||||||||||||||||||
30х0,50 | 14,54 | 306,8 | ||||||||||||||||||||||||||||||||
37х0,50 | 15,60 | 362,0 | ||||||||||||||||||||||||||||||||
52х0,50 | 18,72 | 512,5 | ||||||||||||||||||||||||||||||||
2х0,75 | 6,41 | 52,9 | ||||||||||||||||||||||||||||||||
3х0,75 | 6,72 | 64,4 | ||||||||||||||||||||||||||||||||
4х0,75 | 7,24 | 77,4 | ||||||||||||||||||||||||||||||||
7х0,75 | 8,42 | 113,8 | ||||||||||||||||||||||||||||||||
10х0,75 | 10,51 | 157,0 | ||||||||||||||||||||||||||||||||
12х0,75 | 11,41 | 196,1 | ||||||||||||||||||||||||||||||||
14х0,75 | 11,93 | 219,5 | ||||||||||||||||||||||||||||||||
19х0,75 | 13,12 | 277,1 | ||||||||||||||||||||||||||||||||
24х0,75 | 15,12 | 341,5 | ||||||||||||||||||||||||||||||||
27х0,75 | 15,42 | 372,7 | ||||||||||||||||||||||||||||||||
30х0,75 | 15,94 | 405,7 | ||||||||||||||||||||||||||||||||
37х0,75 | 17,13 | 482,5 | ||||||||||||||||||||||||||||||||
52х0,75 | 20,56 | 682,1 | ||||||||||||||||||||||||||||||||
2х1,00 | 6,98 | 63,0 | ||||||||||||||||||||||||||||||||
3х1,00 | 7,32 | 78,1 | ||||||||||||||||||||||||||||||||
4х1,00 | 7,92 | 94,8 | ||||||||||||||||||||||||||||||||
7х1,00 | 9,27 | 142,0 | ||||||||||||||||||||||||||||||||
10х1,00 | 12,24 | 216,2 | ||||||||||||||||||||||||||||||||
12х1,00 | 12,58 | 244,7 | ||||||||||||||||||||||||||||||||
14х1,00 | 13,18 | 275,2 | ||||||||||||||||||||||||||||||||
19х1,00 | 14,53 | 350,3 | ||||||||||||||||||||||||||||||||
24х1,00 | 16,82 | 433,3 | ||||||||||||||||||||||||||||||||
27х1,00 | 17,16 | 474,5 | ||||||||||||||||||||||||||||||||
30х1,00 | 17,76 | 517,9 | ||||||||||||||||||||||||||||||||
37х1,00 | 19,71 | 650,0 | ||||||||||||||||||||||||||||||||
52х1,00 | 22,94 | 874,1 | ||||||||||||||||||||||||||||||||
2х1,50 | 7,90 | 80,4 | ||||||||||||||||||||||||||||||||
3х1,50 | 8,31 | 101,6 | ||||||||||||||||||||||||||||||||
4х1,50 | 9,03 | 124,8 | ||||||||||||||||||||||||||||||||
7х1,50 | 11,25 | 208,5 | ||||||||||||||||||||||||||||||||
10х1,50 | 14,08 | 288,4 | ||||||||||||||||||||||||||||||||
12х1,50 | 14,50 | 328,8 | ||||||||||||||||||||||||||||||||
14х1,50 | 15,21 | 371,7 | ||||||||||||||||||||||||||||||||
19х1,50 | 16,84 | 477,6 | ||||||||||||||||||||||||||||||||
24х1,50 | 20,19 | 625,0 | ||||||||||||||||||||||||||||||||
27х1,50 | 20,60 | 684,6 | ||||||||||||||||||||||||||||||||
30х1,50 | 21,31 | 747,2 | ||||||||||||||||||||||||||||||||
37х1,50 | 22,94 | 892,7 | ||||||||||||||||||||||||||||||||
52х1,50 | 27,62 | 1267,3 | ||||||||||||||||||||||||||||||||
2х2,50 | 8,82 | 107,5 | ||||||||||||||||||||||||||||||||
3х2,50 | 9,30 | 139,8 | ||||||||||||||||||||||||||||||||
4х2,50 | 10,74 | 191,2 | ||||||||||||||||||||||||||||||||
7х2,50 | 12,63 | 293,8 | ||||||||||||||||||||||||||||||||
10х2,50 | 15,92 | 409,4 | ||||||||||||||||||||||||||||||||
12х2,50 | 16,40 | 471,6 | ||||||||||||||||||||||||||||||||
14х2,50 | 17,24 | 536,6 | ||||||||||||||||||||||||||||||||
19х2,50 | 19,73 | 729,1 | ||||||||||||||||||||||||||||||||
24х2,50 | 22,94 | 906,3 | ||||||||||||||||||||||||||||||||
27х2,50 | 23,42 | 998,4 | ||||||||||||||||||||||||||||||||
30х2,50 | 24,26 | 1093,9 | ||||||||||||||||||||||||||||||||
37х2,50 | 26,95 | 1373,5 |
