С резиновой изоляцией и в резиновой оболочке
КНРЭТП
Производитель —
Оценка (средняя 4)
ГОСТ 7866.1-76
Назначение
Кабели
предназначены для неподвижной прокладки,
присоединения к подвижным токоприемникам,
эксплуатируемым на судах морского флота
неограниченного района плавания, речного
флота, береговых и плавучих сооружениях.
Кабели...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КНРЭТП
ГОСТ 7866.1-76
Назначение
Кабели предназначены для неподвижной прокладки, присоединения к подвижным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Кабели рассчитаны на эксплуатацию при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1 200 В и передачу электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1 200 Гц или 500 В постоянного напряжения.
Кабели предназначены для эксплуатации при максимальной температуре окружающей среды +45 °С, минимальной -40 °С для кабелей неподвижной прокладки, и -30 °С для кабелей, подключаемых к подвижным токоприемникам, при относительной влажности окружающей среды до 100 % при температуре до +35 °С.
Кабели устойчивы к воздействию морской воды, периодическому воздействию смазочных масел и дизельного топлива, не распространяют горение при одиночной прокладке.
К маркам изделий, предназначенных для районов с тропическим климатом, добавляют индекс «-Т».
Длительно допустимая температура на токопроводящих жилах не должна превышать +65 °С.
Радиус изгиба кабелей — не менее 5 наружных диаметров, при монтаже в труднодоступных местах — не менее 3 наружных диаметров кабеля при числе изгибов не более двух в одном месте.

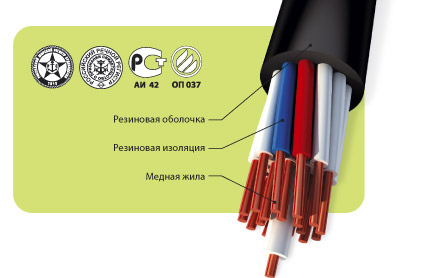

Конструкция
Токопроводящие жилы судовых кабелей скручивают из медной мягкой проволоки. Изолированные жилы многожильных кабелей скручивают концентрическими повивами в разные стороны. В каждом повиве имеется счетная пара, расцветка жил которой отличается друг от друга и от остальных жил.
Изолированные жилы кабелей МЭРШН-100 имеют экран в виде оплетки из медных луженых проволок диаметром 0,13 мм плотностью не менее 65 %.
Сортамент
|
Марка кабеля |
Сечение, мм2, при числе жил |
|||||
|---|---|---|---|---|---|---|
|
1 |
2 |
3 |
4-10 |
4-37 |
4-16 |
|
|
КНР |
4-400 |
1-120 |
1-240 |
- |
1-2,5 |
- |
|
КНРЭ |
4-120 |
1-50 |
1-120 |
1 |
1,5-2,5 |
- |
|
КНРП |
4-400 |
1-120 |
1-240 |
1 |
1,5-2,5 |
- |
|
НРШМ |
4-400 |
1-70 |
1-120 |
- |
1-2,5 |
- |
|
НГРШМ |
- |
- |
- |
- |
1; 1,5 |
2,5 |
|
МЭРШН-100 |
- |
1-2,5 |
- |
- |
1; 1,5 |
2,5 |
|
МРШН |
- |
1-2,5 |
- |
- |
1; 1,5 |
2,5 |
|
МЭРШНЭ-100 |
- |
1-2,5 |
- |
- |
1; 1,5 |
2,5 |
|
МРШНЭ |
- |
1-2,5 |
- |
- |
1; 1,5 |
2,5 |
|
КНРТЭ |
- |
1 |
1 |
- |
- |
1 |
|
КНРТ |
- |
1 |
1 |
- |
- |
1 |
|
КНРЭТ |
- |
1 |
1 |
- |
1 |
- |
|
КНРЭТЭ |
- |
1 |
1 |
- |
1 |
- |
|
КНРТП |
- |
1 |
1 |
- |
1 |
- |
|
КНРЭТП |
- |
1 |
1 |
- |
1 |
- |
|
КНРУ |
4-400 |
1-120 |
1-150 |
- |
1-2,5 |
- |
|
КНРпТЭ |
1 — при четном количестве жил, скручиваемых в пары |
|||||
Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
КНР |
Кабель с медной жилой и резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение |
В силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации |
|
КНРЭ |
То же, в общем экране из медных луженых проволок плотностью не менее 80 % |
|
|
КНРУ |
Кабель с медной жилой и резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение, усиленная |
То же, в том числе в местах, где возможны механические воздействия |
|
КНРП |
То же, что и КНР, в защитной оплетке из стальных оцинкованных проволок плотностью не менее 65 % |
|
|
НРШМ |
Кабель с медной жилой, повышенной гибкости, с резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение |
В силовых и осветительных сетях, в цепях управления для подключения к неподвижным и переносным токоприемникам, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде |
|
МЭРШН-100 |
То же, со всеми экранированными жилами из медных луженых проволок плотностью не менее 65 % |
В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации; в морской воде при воздействии радиального гидростатического давления до 50 кгс/см2 |
|
НГРШМ |
Кабель с медной жилой, повышенной гибкости, с резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение. Изолированные жилы в оплетке из шелка или лавсана плотностью не менее 65 % |
В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации; в морской воде |
|
КНРТ |
В оболочке из маслостойкой резины, не распространяющей горение |
В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации |
|
КНРТЭ |
Кабель с медной жилой повышенной гибкости, с резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение. В общем экране из медных луженых проволок плотностью не менее 80 % |
|
|
КНРЭТ |
То же, с экранированными жилами |
|
|
КНРпТЭ |
То же, что КНРТ, с попарно скрученными жилами, с общим экраном из медных луженых проволок |
|
|
КНРЭТЭ |
То же, в общем экране из медных луженых проволок плотностью не менее 80 % |
|
|
КНРЭТП |
То же, в защитной оплетке из стальных оцинкованных проволок плотностью не менее 65 %, с экранированными жилами |
В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и на открытой палубе, в местах, где возможны механические воздействия, при условии защиты от прямого воздействия солнечной радиации |
|
КНРТП |
То же, что и КНРТ, в защитной оплетке из стальных оцинкованных проволок плотностью не менее 65 % |
|
|
МРШН |
Кабель с медной жилой, повышенной гибкости, с резиновой изоляцией. Оболочка из маслостойкой резины, не распространяющей горение |
В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации; в морской воде при воздействии радиального гидростатического давления до 50 кгс/см2 |
|
МРШНЭ |
То же, в общем экране из медных луженых проволок плотностью не менее 80 % |
|
|
МЭРШНЭ-100 |
То же, с экранированными жилами из медных луженых проволок плотностью не менее 65 % |
Все марки кабелей (кроме МРШН, МРШНЭ, МЭРШН-100, МЭРШНЭ-100) применяются при воздействии радиального гидростатического давления до 20 кгс/см2.
Допустимые токовые нагрузки для одиночно прокладываемых кабелей при переменном напряжении частотой 50 Гц, температуре на жилах +65 °С и температуре окружающего воздуха +45 °С
|
Номинальное сечение жил, мм2 |
Допустимая токовая нагрузка, А |
|||||
|---|---|---|---|---|---|---|
|
одножильных |
двужильных |
трехжильных |
||||
|
КНР, КНРЭ, КНРП, КНРУ |
НРШМ |
КНР, КНРЭ, КНРП, КНРУ |
НРШМ |
КНР, КНРЭ, КНРП, КНРУ |
НРШМ |
|
|
1,0 |
16 |
15 |
14 |
13 |
13 |
11 |
|
1,5 |
21 |
19 |
18 |
17 |
16 |
13 |
|
2,5 |
29 |
26 |
24 |
24 |
21 |
19 |
|
4,0 |
38 |
34 |
32 |
30 |
29 |
24 |
|
6,0 |
48 |
44 |
40 |
37 |
36 |
31 |
|
10,0 |
67 |
60 |
54 |
51 |
49 |
44 |
|
16,0 |
90 |
79 |
71 |
67 |
63 |
57 |
|
25,0 |
121 |
104 |
90 |
87 |
86 |
75 |
|
35,0 |
148 |
128 |
110 |
109 |
106 |
93 |
|
50,0 |
174 |
161 |
136 |
136 |
131 |
118 |
|
70,0 |
224 |
198 |
164 |
169 |
158 |
143 |
|
95,0 |
277 |
245 |
196 |
- |
192 |
172 |
|
120,0 |
312 |
285 |
223 |
- |
220 |
203 |
|
150,0 |
363 |
330 |
- |
- |
252 |
- |
|
185,0 |
406 |
375 |
- |
- |
283 |
- |
|
240,0 |
485 |
448 |
- |
- |
333 |
- |
|
300,0 |
556 |
523 |
- |
- |
- |
- |
|
400,0 |
660 |
623 |
- |
- |
- |
- |
|
Номинальное сечение жил, мм2 |
Допустимая токовая нагрузка А, в зависимости от температуры на токопроводящих жилах, 0С, для кабелей марок КНР, КНРЭ, КНРП, КНРУ номинальным сечением |
|||||
|---|---|---|---|---|---|---|
|
1 мм2 |
1,5 мм2 |
2,5 мм2 |
||||
|
55 |
65 |
55 |
65 |
55 |
65 |
|
|
4 |
7,6 |
10,7 |
9,7 |
13,7 |
12,2 |
17,3 |
|
5 |
7,1 |
10,1 |
9,1 |
12,9 |
11,5 |
16,3 |
|
7 |
6,4 |
9,1 |
8,2 |
11,6 |
10,3 |
14,6 |
|
10 |
5,8 |
8,2 |
7,3 |
10,3 |
9,3 |
13,1 |
|
12 |
5,4 |
7,6 |
6,9 |
9,7 |
8,6 |
12,2 |
|
14 |
5,1 |
7,2 |
6,4 |
9,0 |
8,1 |
11,5 |
|
16 |
4,8 |
6,8 |
6,2 |
8,7 |
7,7 |
10,9 |
|
19 |
4,5 |
6,3 |
5,6 |
8,0 |
7,1 |
10,1 |
|
24 |
4,0 |
5,6 |
5,1 |
7,2 |
6,3 |
8,9 |
|
27 |
3,7 |
5,3 |
4,7 |
6,7 |
6,0 |
8,5 |
|
30 |
3,5 |
4,9 |
4,5 |
6,3 |
5,7 |
8,0 |
|
33 |
3,3 |
4,7 |
4,2 |
5,9 |
5,2 |
7,4 |
|
37 |
3,1 |
4,4 |
4,0 |
5,6 |
4,9 |
7,0 |
|
Номинальное сечение жил, мм2 |
Допустимая токовая нагрузка А, в зависимости от температуры на токопроводящих жилах, 0С, для кабелей марки НРШМ номинальным сечением |
|||||
|---|---|---|---|---|---|---|
|
1 мм2 |
1,5 мм2 |
2,5 мм2 |
||||
|
55 |
65 |
55 |
65 |
55 |
65 |
|
|
4 |
7,0 |
10,0 |
8,8 |
12,5 |
12,1 |
17,3 |
|
5 |
6,6 |
9,4 |
8,1 |
11,6 |
11,3 |
16,1 |
|
7 |
5,6 |
8,0 |
6,9 |
9,9 |
9,7 |
13,8 |
|
10 |
5,1 |
7,3 |
6,3 |
9,0 |
8,7 |
12,4 |
|
12 |
4,6 |
6,6 |
5,8 |
8,3 |
8,1 |
11,6 |
|
14 |
4,5 |
6,4 |
5,6 |
8,0 |
7,6 |
10,9 |
|
16 |
4,3 |
6,1 |
5,3 |
7,6 |
7,3 |
10,5 |
|
19 |
4,0 |
5,7 |
5,0 |
7,1 |
6,9 |
9,9 |
|
24 |
3,7 |
5,3 |
4,6 |
6,6 |
6,4 |
9,1 |
|
27 |
3,5 |
5,0 |
4,5 |
6,4 |
6,1 |
8,7 |
|
30 |
3,4 |
4,8 |
4,3 |
6,1 |
5,8 |
8,3 |
|
33 |
3,3 |
4,7 |
4,1 |
5,9 |
5,7 |
8,2 |
|
37 |
3,1 |
4,4 |
3,9 |
5,6 |
5,4 |
7,7 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 100 МОм.
Строительная длина, не менее:
-
кабелей НГРШМ — 60 м;
-
кабелей МРШН, МРШНЭ, МЭРШН-100, МЭРШНЭ-100 — 85 м;
-
остальных кабелей — 125 м.
Срок службы — не менее 25 лет.
Пример условного обозначения: «Кабель КНР 3х70 ГОСТ 7866.1-76».
