КНРМТпнг-HF
Оценка (средняя 5)
ТУ 16.К71-333-2003 (МЭК 60092-350) Назначение Предназначены для стационарной прокладки и присоединения к подвижным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КНРМТпнг-HF

ТУ 16.К71-333-2003 (МЭК 60092-350)

Назначение

Предназначены для стационарной прокладки и присоединения к подвижным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях, для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении до 1 200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 2 400 В частотой до 1 200 Гц или до 500 В постоянного напряжения.

Материалы, используемые для изготовления изоляции и оболочки судовых кабелей, соответствуют требованиям МЭК 60092-351 и МЭК 60092-359, в том числе безгалогенные.

Кабели предназначены для эксплуатации при повышенной рабочей температуре среды до +45 °С, при пониженной температуре среды в условиях эксплуатации -40 °С для кабелей марок КНРМ (нг, нг-HF), КНРМЭ (нг, нг-HF), КНРМП (нг, нг-HF) и -30 °С для кабелей остальных марок, при воздействии относительной влажности воздуха до 98% при температуре до +40 °С.

Максимальная длительно допустимая температура на токопроводящей жиле для всех кабелей — не более +85 °С.

Кабели сохраняют работоспособность после воздействия токов короткого замыкания (до 10 циклов за весь срок службы) при температуре до +250 °С, времени воздействия — до 1 сек.

Кабели с индексом «нг», «нг-HF» обеспечивают:

  • нераспространение горения при прокладке в пучках по категории А (ГОСТ Р МЭК 60332-3);

  • электрическое сопротивление изоляции готовых кабелей, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм;

  • электрическое сопротивление изоляции, пересчитанное на 1 км длины, измеренное при температуре + (85 ± 2) °С, — не менее 0,5 МОм.

Кабели с индексом «нг-HF» обеспечивают:

  • пониженное выделение ядовитых, токсичных и коррозионно-активных продуктов горения (ГОСТ Р МЭК 60754-2);

  • пониженное выделение хлористого водорода при горении и тлении;

  • пониженные значения дымообразующей при горении и тлении;

  • показатель рН (кислотное число) — не менее 4,3.

Кабели марки КРНО-FR — огнестойкие, сохраняют работоспособность в условиях прямого воздействия пламени температурой до +750 °С в течение 90 мин. в соответствии с требованиями ГОСТ Р МЭК 60331.

Кабели всех марок выдерживают:

  • периодическое воздействие смазочных масел и дизельного топлива;

  • кратковременное воздействие морской воды (герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 2,0 МПа (20 кгс/см2);

  • воздействие плесневых грибов (степень обрастания — не более двух баллов).

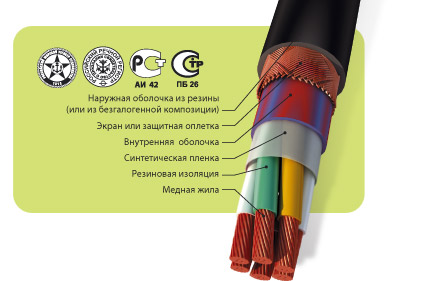

Номенклатура и конструктивные особенности

Марка кабеля

Особенности конструкции

КНРМ, КНРМнг, КНРМнг-HF

Оболочка из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) или из безгалогенной композиции (нг-HF) соответственно

КНРМЭ, КНРМЭнг, КНРМЭнг-HF

То же, в общем экране в виде оплетки из медных луженых проволок поверх оболочки

КНРМП, КНРМПнг, КНРМПнг-HF

То же, что и КНРМ (нг, нг-HF), с оплеткой из стальных оцинкованных проволок поверх оболочки

КНРМТ, КНРМТнг, КНРМТнг-HF

Оболочка из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) или из безгалогенной композиции (нг-HF) соответственно

КНРМТп, КНРМТпнг, КНРМТпнг-HF

То же, с попарно скрученными жилами

КНРМТЭ, КНРМТЭнг, КНРМТЭнг-HF

То же, что КНРМТ (нг, нг-HF), в общем экране в виде оплетки из медных луженых проволок поверх оболочки

КНРМТпЭ, КНРМТпЭнг, КНРМТпЭнг-HF

То же, с попарно скрученными жилами

КНРМЭТ, КНРМЭТнг, КНРМЭТнг-HF

Оболочка из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) из безгалогенной композиции (нг-HF), с частично экранированными жилами

КНРМЭТЭ, КНРМЭТЭнг, КНРМЭТЭнг-HF

То же, в общем экране в виде оплетки из медных луженых проволок поверх оболочки

КНРМТП, КНРМТПнг, КНРМТПнг-HF

То же, что КНРМТ (нг, нг-HF), с оплеткой из стальных оцинкованных проволок поверх оболочки

КНРМТпП, КНРМТпПнг, КНРМТпПнг-HF

То же, с попарно скрученными жилами

КНРМЭТП, КНРМЭТПнг, КНРМЭТПнг-HF

То же, что КНРМЭТ (нг, нг-HF), с оплеткой из стальных оцинкованных проволок поверх оболочки

НРШММ, НРШММнг, НРШММнг-HF

Кабель повышенной гибкости с оболочкой из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) или из безгалогенной композиции (нг-HF) соответственно

НГРШММ, НГРШММнг, НГРШММнг-HF

То же, с оплеткой из синтетических нитей по изоляции жилы

МРШНМ, МРШНМнг, МРШНМнг-HF

Кабель повышенной гибкости с оболочкой из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) или из безгалогенной композиции (нг-HF) соответственно

МРШНМЭ, МРШНМЭнг, МРШНМЭнг-HF

То же, в общем экране в виде оплетки из медных луженых проволок поверх оболочки

МЭРШНМ, МЭРШНМнг, МЭРШНМнг-HF

Оболочка из маслостойкой резины, не распространяющей горение, пониженной горючести (нг) или из безгалогенной композиции (нг-HF) соответственно, со всеми экранированными жилами

МЭРШНМЭ, ЭРШНМЭнг, МЭРШНМЭнг-HF

То же, в общем экране в виде оплетки из медных луженых проволок поверх оболочки

KPHO-FR

Кабель огнестойкий с защитной обмоткой огнестойкими лентами по жиле и оболочкой из резины, не распространяющей горение



Сортамент

Марка кабеля

Преимущественная область применения

Число жил

Номинальное переменное напряжение, В

690

400

номинальное сечение жил, мм2

КНРМ

В силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 2,0 МПа (20 кгс/см2)

1

1,0-400

-

КНРМнг

2

1,0-120

КНРМнг-HF

3

1,0-240

от 4 до 37

1,0-2,5

КНРМЭ

То же

1 и 3

1,0-120

-

КНРМЭнг

2

1,0-50

КНРМЭнг-HF

4, 5, 7, 10

1,0

4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

1,5-2,5

КНРМП

То же, в том числе в местах, где возможны механические воздействия

1

1,0-400

-

КНРМПнг

2

1,0-120

КНРМПнг-HF

3

1,0-240

4, 5, 7, 10

1,0

от 4 до 37

1,5-2,5

КНРМТ

В цепях контроля и телефонной связи для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 2,0 МПа (20 кгс/см2)

2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37, 41, 44, 48

-

1,0

КНРМТнг

КНРМТнг-HF



Сортамент

Марка кабеля

Преимущественная область применения

Число жил

Номинальное переменное напряжение, В

690

400

номинальное сечение жил, мм2

KPHO-FR

В силовых и осветительных сетях, в цепях управления, контроля, сигнализации для приборных соединений при стационарной прокладке внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, а также при воздействии радиального гидростатического давления до 2,0 МПа (20 кгс/см2)

1

16-300

-

2, 3, 4

1,5-120

5, 7, 12, 14, 19

1,5-2,5

КНРМТп КНРМТпнг КНРМТпнг-HF

То же, что для КНРМТ (нг, нг-HF)

2, 4, 6, 8, 10, 14, 20, 28, 32, 38, 48, 54, 60, 66, 74

-

1,0

КНРМТЭ КНРМТЭнг КНРМТЭнг-HF

2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

-

1,0

КНРМТпЭ КНРМТпЭнг КНРМТпЭнг-HF

2, 4, 6, 8, 10, 14, 20,28, 32, 38, 48, 54, 60, 66, 74

-

1,0

КНРМЭТ КНРМЭТнг КНРМЭТнг-HF

2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

-

1,0

КНРМЭТЭ КНРМЭТЭнг КНРМЭТЭнг-HF

КНРМТП КНРМТПнг КНРМТПнг-HF

То же, в том числе в местах, где возможны механические воздействия

2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

-

1,0

КНРМТпП КНРМТпПнг КНРМТпПнг-HF

То же

2, 4, 6, 8, 10, 14, 20, 28, 32, 38, 48, 54, 60, 66, 74

-

1,0

КНРМЭТП КНРМЭТПнг КНРМЭТПнг-HF

2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

-

1,0

НРШММ

В силовых и осветительных сетях, в цепях управления, для подключения к подвижным и переносным токоприемникам; при условии защиты от прямого воздействия солнечной радиации, а также для стационарной прокладки в морской воде при воздействии радиального гидростатического давления до 2,0 МПа  (20 кгс/см2)

1

1,0-400

-

НРШММнг

2

1,0-70

НРШММнг-HF

3

4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

1,0-120 1,0-2,5

НГРШММ НГРШММнг

В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации, а также для стационарной прокладки в морской воде при воздействии радиального гидростатического давления до 2,0 МПа  (20 кгс/см2)

4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

1,0; 1,5

-

НГРШММнг-HF

4, 5, 7, 10, 12, 14, 16

2,5

МРШНМ МРШНМнг МРШНМнг-HF

То же, что для НРШММ (нг, нг-HF)

2, 4, 7, 12, 16, 19, 24, 27, 30, 33, 37

-

1,0 1,5

МРШНМЭ МРШНМЭнг МРШНМЭнг-HF

-

1,0 1,5

МЭРШНМ МЭРШНМнг МЭРШНМнг-HF

2, 4, 7, 12, 16

-

2,5

МЭРШНМЭ МЭРШНМЭнг МЭРШНМЭнг-HF

-

2,5



Значения токовых нагрузок при температуре окружающей среды +45 °С и максимально допустимой рабочей температуре на жиле +85 °С

Сечение токопроводящих жил, мм

Предельно допустимый ток длительной нагрузки, А, для кабелей марок КНРМ, КНРМЭ, КНРМП, НРШММ

одножильный

двужильный

трехжильный

4

39

33

28

6

49

43

36

10

68

60

50

16

89

79

66

25

116

106

89

35

149

129

108

50

181

158

134

70

227

202

169

95

280

250

209

120

325

289

242

150

373

-

282

185

432

-

327

240

525

-

392

300

609

-

-

400

710

-

-



Предельно допустимые токовые нагрузки кабелей марок КРНО-FR, КНРМ, КНРМЭ, КНРМП, НРШММ, НГРШМ, МРШНМ, МЭРШНМ

Число токопроводящих жил

Предельно допустимый ток длительной нагрузки, А, для кабелей номинальным сечением токопроводящих жил, мм2

КРНО-FR

КНРМ, КНРМЭ, КНРМП, НРШММ

НГРШМ

МРШНМ, МЭРШНМ

1,5

2,5

1,0

1,5

2,5

1,0

1,5

2,5

1,0

1,5

2,5

1

-

-

18

23

30

-

-

-

-

-

-

2

20

26

15

19

25

-

-

-

15

19

26

3

16

22

13

16

21

-

-

-

-

-

-

4

15

20

11

14

19

11

13

19

11

14

20

5

14

18

10

14

18

10

12

18

-

-

-

7

12

16

9

12

15

9

11

16

9

11

16

10

-

-

8

11

14

8

10

14

-

-

-

12

10

13

8

10

13

8

9

13

8

10

13

14

9

13

7

9

12

7

9

13

-

-

-

16

-

-

7

9

12

7

9

12

7

9

12

19

8

11

7

8

11

6

8

-

7

8

-

24

-

-

6

8

10

6

8

-

6

8

-

27

-

-

6

7

10

6

7

-

6

8

-

30

-

-

6

7

10

6

7

-

-

-

-

33

-

-

5

7

9

5

7

-

6

7

-

37

-

-

5

7

9

5

6

-

5

7

-



Предельно допустимые токовые нагрузки кабеля марки КРНО-FR

Сечение токопроводящих жил, мм2

Предельно допустимый ток длительной нагрузки, А, для кабеля марки КРНО-FR

одножильный

двужильный

трехжильный

четырехжильный

4

-

34

29

27

6

-

44

37

33

10

-

61

51

46

16

92

80

82

61

25

122

108

90

82

35

152

131

110

101

50

185

161

136

123

70

323

204

171

157

95

286

252

211

194

120

330

292

244

224

150

379

-

-

-

185

439

-

-

-

240

532

-

-

-

300

616

-

-

-

Строительная длина — не менее 100 м.

Срок службы — не менее 30 лет.

Гарантийный срок эксплуатации — 5 лет.

Пример условного обозначения кабеля марки КНРМ с тремя жилами сечением 70 мм2: «Кабель КНРМ 3х70 ТУ 16.К71-333-2003».
