С резиновой изоляцией в оболочке из ПВХ пластиката
КНРпТЭк
Производитель —
Оценка (средняя 5)
ГОСТ 7866.2-76
Назначение
Кабели
предназначены для неподвижной прокладки
на судах морского флота неограниченного
района плавания, речного флота, береговых
и плавучих сооружениях. Кабели рассчитаны
на эксплуатацию при переменном напряжении
до...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КНРпТЭк
ГОСТ 7866.2-76
Назначение
Кабели предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях. Кабели рассчитаны на эксплуатацию при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1 200 В и передаче электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1 200 Гц или 500 В постоянного напряжения.
Кабели предназначены для эксплуатации при температуре окружающей среды от -40 до +45 °С и относительной влажности до 100 % при температуре до +35 °С.
Кабели устойчивы к воздействию морской воды, не распространяют горение при одиночной прокладке. Допустимая температура на токопроводящей жиле не должна превышать +75 °С.
Радиус изгиба кабелей при монтаже — не менее 5 наружных диаметров, при монтаже в труднодоступных местах — не менее 3 наружных диаметров кабеля при числе изгибов не более двух в одном месте.
Для защиты от воздействия прямых солнечных лучей открытая поверхность оболочки кабелей в процессе монтажа должна быть окрашена быстросохнущими красками, в процессе эксплуатации окраска должна поддерживаться.
К маркам изделий, предназначенных для районов с тропическим климатом, добавляют индекс «-Т».

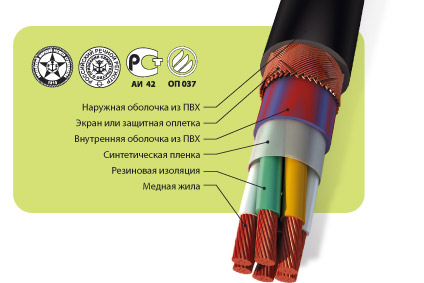

Конструкция
Токопроводящие жилы судовых кабелей скручивают из медной мягкой проволоки, на токопроводящую жилу накладывают резиновую изоляцию. Изолированные жилы многожильных кабелей скручивают концентрическими повивами в разные стороны. В каждом повиве имеется счетная пара, расцветка жил которой отличается друг от друга и от остальных жил. Поверх скрученных жил накладывается синтетическая пленка, внутренняя и наружная оболочки из ПВХ пластиката.
В кабелях марки КНРЭк между внутренней и наружной оболочками расположен экран в виде двух повивов в разные стороны или оплетки из медных проволок или лент плотностью не менее 80 %.
В кабелях марки КНРПк между внутренней и наружной оболочками расположен защитный покров плотностью 65 % в виде оплетки, двух повивов в разные стороны из стальных оцинкованных проволок или стальных лент.
Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
КНРк |
Кабель с медной жилой и резиновой изоляцией, в оболочке из ПВХ пластиката |
В силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе в условиях воздействия на кабель паров и конденсата масел и топлива, паров кислот, щелочей, апатитовой, угольной, цементной и другой пыли, муки из рыб и других рыбопродуктов в условиях рыбоперерабатывающих цехов и рефрижераторных помещений, а также при воздействии радиального гидростатического давления до 20 кгс/см2 |
|
КНРЭк |
То же, в общем экране из медных проволок или лент, расположенном между двумя оболочками из ПВХ пластиката |
|
|
КНРПк |
То же, что и КНРк, с защитным покровом из стальных оцинкованных проволок или лент, расположенным между двумя оболочками из ПВХ пластиката |
То же, в том числе в местах, где возможны механические воздействия |
|
КНРТЭк |
Кабель с медной жилой и резиновой изоляцией, в общем экране из медных проволок или лент, расположенном между двумя оболочками из ПВХ пластиката |
В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе в условиях воздействия на кабель паров и конденсата масел и топлива, паров кислот, щелочей, аппатитовой, угольной, цементной и другой пыли, муки из рыб и других рыбопродуктов в условиях рыбоперерабатывающих цехов и рефрижераторных помещений, а также при воздействии радиального гидравлического давления до 20 кгс/см2 |
|
КНРЭТЭк |
То же, с экранированными жилами |
|
|
КНРпТК |
Кабель с медной жилой и резиновой изоляцией, с попарно скрученными жилами в ПВХ оболочке |
|
|
КНРпТЭК |
То же, с общим экраном из медной проволоки, расположенным между двумя оболочками из ПВХ |
|
|
КНРпТПк |
Защитная оплетка или повив из стальных оцинкованных проволок, расположенных между двумя оболочками из ПВХ пластиката, с попарно скрученными жилами |
То же, в том числе в местах, где возможны механические воздействия. |
Сортамент
|
Марка |
Номинальное сечение, мм2, при числе жил |
||||||
|---|---|---|---|---|---|---|---|
|
1 |
2 |
3 |
2-37 |
4-10 |
4-37 |
2-48 (1-24 пары) |
|
|
КНРк |
1,0-400 |
1,0-120 |
1,0-185 |
1,0-2,5 |
- |
- |
- |
|
КНРЭк |
1,0-120 |
1,0-50 |
1,0-120 |
- |
1,0 |
1,5-2,5 |
- |
|
КНРТЭк |
- |
- |
- |
1,0 |
- |
- |
- |
|
КНРЭТЭк |
- |
- |
- |
1,0 |
- |
- |
- |
|
КНРпТк |
- |
- |
- |
- |
- |
- |
1,0 |
|
КНРпТПк, КНРпТЭк |
- |
- |
- |
- |
- |
- |
1,0 |
|
КНРПк |
1,0-300 |
1,0-120 |
1,0-120 |
- |
1,0 |
1,5-2,5 |
- |
Жила сечением 16-150 мм2 изготавливается уплотненной.
Допустимые токовые нагрузки для одиночно прокладываемых кабелей КНРк, КНРЭк, КНРПк при переменном напряжении частоты 50 Гц, при температуре на жилах до +75 °С и температуре окружающего воздуха +45 °С
|
Номинальное сечение жил, мм2 |
Допустимая токовая нагрузка, А |
||
|---|---|---|---|
|
одножильных |
двужильных |
трехжильных |
|
|
1,0 |
19,6 |
16,3 |
13,7 |
|
1,5 |
24,7 |
20,4 |
17,2 |
|
2,5 |
33,0 |
27,2 |
23,0 |
|
4,0 |
43,2 |
35,5 |
30,0 |
|
6,0 |
54,6 |
44,4 |
37,5 |
|
10,0 |
73,8 |
59,8 |
50,8 |
|
16,0 |
97 |
78,3 |
66,2 |
|
25,0 |
127 |
102 |
85,8 |
|
35,0 |
153 |
122 |
104 |
|
50,0 |
189 |
150 |
127 |
|
70,0 |
231 |
182 |
154 |
|
95,0 |
276 |
215 |
183 |
|
120,0 |
316 |
246 |
210 |
|
150,0 |
362 |
- |
238 |
|
185,0 |
409 |
- |
268 |
|
240,0 |
477 |
- |
- |
|
300,0 |
544 |
- |
- |
|
400,0 |
640 |
- |
- |
|
Номинальное сечение жил, мм2 |
Допустимая токовая нагрузка А, в зависимости от температуры на токопроводящих жилах, оС, для кабелей марок КНРк, КНРЭк, КНРПк, номинальным сечением |
|||||
|---|---|---|---|---|---|---|
|
1 мм2 |
1,5 мм2 |
2,5 мм2 |
||||
|
65 |
75 |
65 |
75 |
65 |
75 |
|
|
4 |
9,3 |
11,4 |
12,0 |
14,7 |
13,6 |
16,7 |
|
5 |
8,6 |
10,5 |
10,7 |
13,1 |
13,1 |
16,0 |
|
7 |
7,4 |
9,1 |
9,2 |
11,3 |
12,0 |
14,7 |
|
10 |
6,4 |
7,8 |
7,9 |
9,7 |
10,5 |
12,9 |
|
12 |
5,9 |
7,2 |
7,3 |
8,9 |
9,7 |
11,9 |
|
14 |
5,6 |
6,9 |
6,8 |
8,3 |
8,9 |
10,9 |
|
16 |
5,3 |
6,5 |
6,4 |
7,8 |
8,4 |
10,3 |
|
19 |
4,9 |
6,0 |
6,0 |
7,4 |
7,9 |
9,7 |
|
24 |
4,4 |
5,4 |
5,5 |
6,7 |
7,2 |
8,8 |
|
27 |
4,2 |
5,1 |
5,2 |
6,4 |
6,9 |
8,5 |
|
30 |
4,0 |
4,9 |
4,9 |
6,0 |
6,7 |
8,2 |
|
33 |
3,8 |
4,7 |
4,7 |
5,8 |
6,4 |
7,8 |
|
37 |
3,5 |
7,3 |
4,5 |
5,5 |
6,1 |
7,5 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 120 МОм, для кабелей типа КНРпТк — не менее 100 МОм.
Строительная длина — не менее 125 м.
Срок службы — не менее 25 лет.
Пример условного обозначения: «Кабель КНРк 3х50 ГОСТ 7866.2-76».
