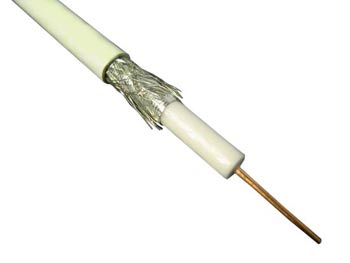

Коаксиальный кабель SAT703N, 75 Ом
Производитель —
Оценка (средняя 5)
Спецификация
Класс пожарной безопасности - СМ
Экранирование в соответствии с IEC 96-1
Класс экранирования "B"
Описание
Кабель с пониженным затуханием и улучшенными электрическими характеристиками, изготовленный на основе вспененного механическим...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Коаксиальный кабель SAT703N, 75 Ом
Спецификация
Класс пожарной безопасности - СМ
Экранирование в соответствии с IEC 96-1
Класс экранирования "B"
Описание
Кабель с пониженным затуханием и улучшенными электрическими характеристиками, изготовленный на основе вспененного механическим способом диэлектрика - технологии, обеспечивающей, в отличие от химического вспенивания, более высокие и стабильные передающие характеристики. Коэффициент экранирования не менее 75 дБ; Класс экранирования "B". Применяется в сетях кабельного телевидения в качестве абонентского (отводного) кабеля. Используется внутри помещений
Материалы
Проводник: проволока из отожженной электролитической меди, одножильный
Диэлектрик: вспененный полиэтилен
Экран: алюминизированная полиэстерная пленка и проволочная оплетка из луженой меди
Внешняя оболочка: ПВХ (поливинилхлорид), не содержащий свинца
Технические характеристики
- Диаметр проводника: 1,13 мм (17 AWG)
- Диаметр диэлектрика:4,8 мм
- Внешний диаметр кабеля:6,6 мм
- Цвет внешней оболочки:черный или белый
- Экран (покрытие): пленка - 100%
оплетка - 45%
- Коэффициент экранирования: ≥ 75 дБ
- Максимальное усилие протяжки: 150 Н
- Мин. радиус изгиба (монтаж): 35,0 мм
- Мин. радиус изгиба (эксплуатаци):70,0 мм
- Температура хранения: -20°С - +70°С
- Температура эксплуатации: -40°С - +70°С
- Вес проводников в 1 км кабеля: 14,5 кг
- Вес 1 км кабеля: 39,5 кг
| Частота, МГц | Затухание при 20 °С, дБ/100м |
| 5 | 1,60 |
| 10 | 2,10 |
| 30 | 3,20 |
| 50 | 4,10 |
| 200 | 7,90 |
| 300 | 9,80 |
| 470 | 12,40 |
| 862 | 17,10 |
| 1000 | 18,50 |
| 1750 | 24,90 |
| 2150 | 27,90 |
| 2400 | 29,60 |
| 3000 | 33,40 |
| Волновое сопротивление (на частоте 200 МГц) | 75 ± 3 Ом |
| Электрическая емкость | 52 ± 2 пФ/м |
| Сопротивление внутреннего проводника постоянному току | 18 Ом/км |
| Сопротивление внешнего проводника постоянному току | 22 Ом/км |
| Диэлектрическая прочность (проба на искру) | 3000 В |
| Макс. эффективное значение силы тока (Ieff) | 8,0 А |
| Обратные потери на частоте 5 - 470 МГц 470 - 1000 МГц 1000 - 2000 МГц 2000 - 3000 МГц |
≥ 30 дБ ≥ 28 дБ ≥ 26 дБ ≥ 22 дБ |
| Коэффициент экранирования на частоте 30 - 1000 МГц 1000 - 2000 МГц 2000 - 3000 МГц |
≥ 80 дБ ≥ 80 дБ ≥ 70 дБ |
| Передаточное сопротивление на частоте 5 - 30 МГц | 1,5 мОм/м |
Информация для заказа
| COAX-SAT703N-BK | Кабель коаксиальный SAT703N, 75 Ом, жила - 17 AWG (1.13 мм, медь), черный |
| COAX-SAT703N-WH | Кабель коаксиальный SAT703N, 75 Ом, жила - 17 AWG (1.13 мм, медь), белый |
