Концевые термоусаживаемые муфты 1ПКВТ-10
Производитель — КВТ
Оценка (средняя 4)
Концевые термоусаживаемые муфты 1ПКВТ-10 Тип : 1ПКВТ-10 Предназначены для оконцевания одножильных кабелей: с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок* на напряжение 6 и 10 кВ *Для кабелей с проволочной броней...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Концевые термоусаживаемые муфты 1ПКВТ-10

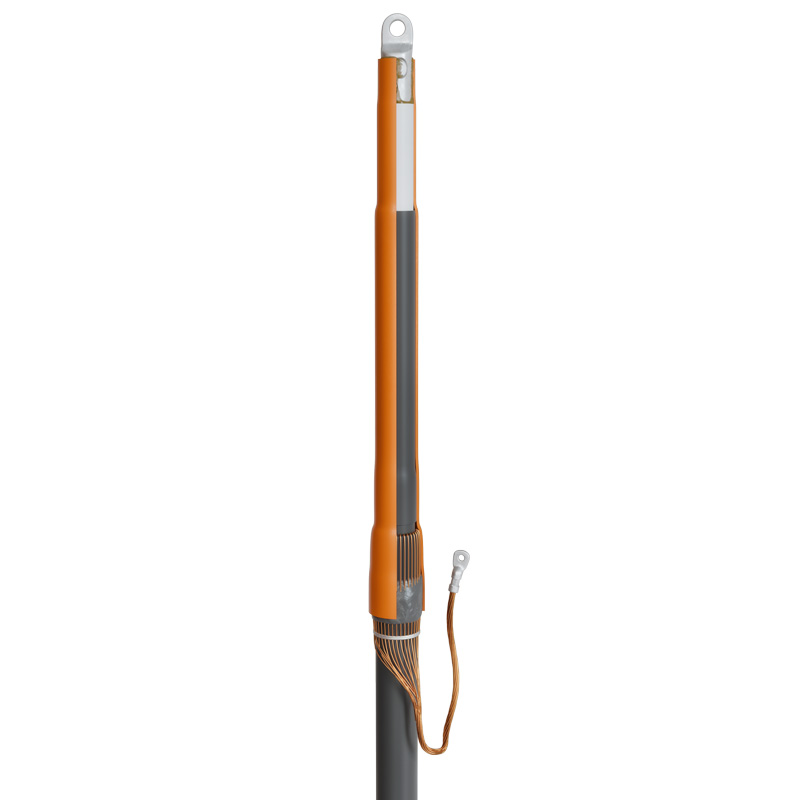

Концевые термоусаживаемые муфты 1ПКВТ-10

Тип : 1ПКВТ-10

  • Предназначены для оконцевания одножильных кабелей:
    • с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок*
    • на напряжение 6 и 10 кВ
      *Для кабелей с проволочной броней система заземления заказывается отдельно
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
  • Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
  • Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
  • Муфта наружной установки 1 ПКНТ-10 оснащена жильным изолятором, увеличивающим длину пути токов утечки и создающим сухую зону на поверхности муфты
  • Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
  • Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовки заземляющего провода не входит в комплект муфты
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте

  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Комплект поставки рассчитан для монтажа трех фаз кабеля
  • Выпускается по ТУ 3599-005-97284872-2015



комплектация без болтовых наконечников комплектация с болтовыми наконечниками тип установки тип кабеля число жил в кабеле рабочее напряжение (кВ) сечение жил кабеля (мм²)
1ПКВТ-10-35/50 1ПКВТ-10-35/50(Б) внутренняя с/без брони 1 6 и 10 35/ 50
1ПКВТ-10-70/120 1ПКВТ-10-70/120(Б) внутренняя с/без брони 1 6 и 10 70/ 95/ 120
1ПКВТ-10-150/240 1ПКВТ-10-150/240(Б) внутренняя с/без брони 1 6 и 10 150/ 185/ 240
1ПКВТ-10-300/400 1ПКВТ-10-300/400(Б) внутренняя с/без брони 1 6 и 10 300/ 400
1ПКВТ-10-500/630 1ПКВТ-10-500/630(Б) внутренняя с/без брони 1 6 и 10 500/ 630
  1ПКВТ-10-800(Б) внутренняя с/без брони 1 6 и 10 800

Купить Концевые термоусаживаемые муфты 1ПКВТ-10 в регионе Ярославль.
