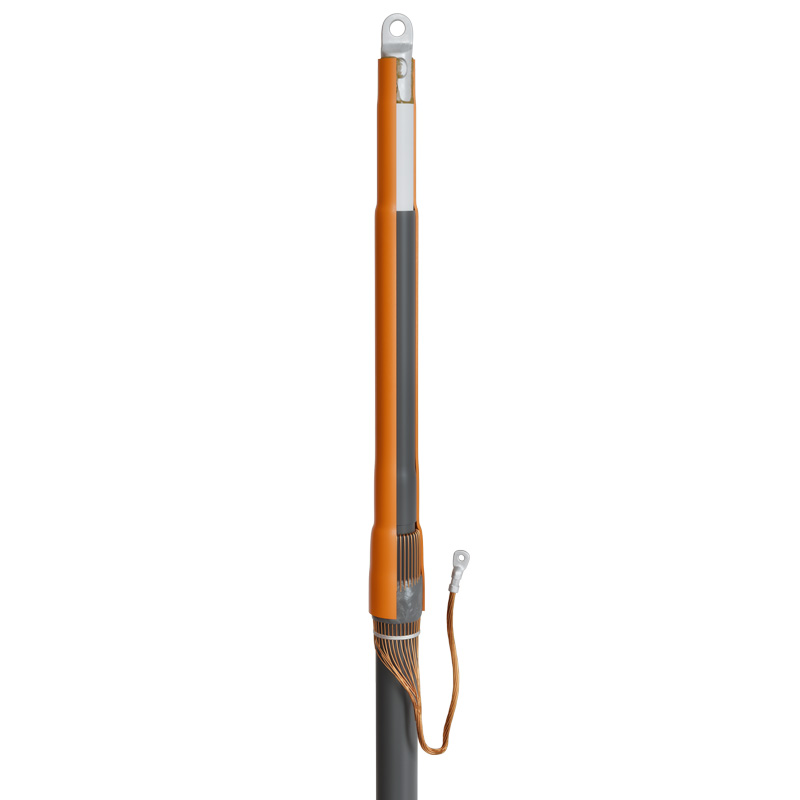

Концевые термоусаживаемые муфты 1ПКВТ-10 нг-LS
Производитель —
Оценка (средняя 4)
Концевые термоусаживаемые муфты 1ПКВТ-10 нг-LS Тип : 1ПКВТ-10 нг-LS
Предназначены для оконцевания одножильных кабелей:
с изоляцией из сшитого полиэтилена экраном из медных или алюминиевых проволок
на напряжение 6 и 10 кВ
Соответствует требованиям...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Концевые термоусаживаемые муфты 1ПКВТ-10 нг-LS
Концевые термоусаживаемые муфты 1ПКВТ-10 нг-LS
Тип : 1ПКВТ-10 нг-LS
- Предназначены для оконцевания одножильных кабелей:
- с изоляцией из сшитого полиэтилена экраном из медных или алюминиевых проволок
- на напряжение 6 и 10 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г - Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
- Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
- Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовкизаземляющего провода не входит в комплект муфты
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Комплект поставки рассчитан для монтажа трех фаз кабеля
- Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
- Выпускается по ТУ 3599-005-97284872-2015
| комплектация без болтовых наконечников | комплектация с болтовыми наконечниками | тип установки | тип кабеля | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) |
|---|---|---|---|---|---|---|
| 1ПКВТ-10-35/50 нг-LS | 1ПКВТ-10-35/50(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 35/ 50 |
| 1ПКВТ-10-70/120 нг-LS | 1ПКВТ-10-70/120(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 70/ 95/ 120 |
| 1ПКВТ-10-150/240 нг-LS | 1ПКВТ-10-150/240(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 150/ 185/ 240 |
| 1ПКВТ-10-300/400 нг-LS | 1ПКВТ-10-300/400(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 300/ 400 |
| 1ПКВТ-10-500/630 нг-LS | 1ПКВТ-10-500/630(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 500/ 630 |
| 1ПКВТ-10-800(Б) нг-LS | внутренняя | с/без брони | 1 | 6 и 10 | 800 |
