Кабели одиночной прокладки

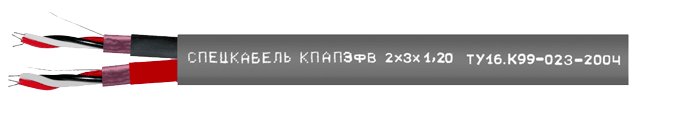

КПАПЭфВ
Производитель —
Оценка (средняя 4)
Область использования Конструкция Кабели симметричные троечной скрутки предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПАПЭфВ
Область использования | Конструкция |
| Кабели симметричные троечной скрутки предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS), а также подключения пьезоэлектрических датчиков. Соответствует требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Эксплуатируется внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. | Многопроволочные медные луженые жилы диаметром 1,20 мм (16х0,26 мм), изолированные полиэтиленом, скручены в тройку. Каждая тройка в индивидуальном экране из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки и наложенной поверх экрана цветной поясной изоляцией из ПВХ пластиката. Оболочка из ПВХ пластиката обычной теплостойкости (КПАПЭфВ) серого цвета, или ПВХ пластиката повышенной морозостойкости (КПАПЭфВм) черного цвета. |
Электрические параметры | |
|---|---|
| Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C (сопротивление шлейфа), не более, Ом / км | 25,0 |
| Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км | 5 |
| Электрическая емкость между жилами на частоте 1кГц , не более, нФ/км | 90 |
| Волновое сопротивление при частоте 1 кГц, Ом | 69 ± 10% |
| Номинальная индуктивность, пересчитанная на 1 км длины кабеля и температуру 20°С, мГн | 0,6 |
| Рабочее напряжение, не более, В | 300 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Маркоразмер | Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет | |
| КПАПЭфВ | КПАПЭфВм | |||||
| КПАПЭфВ 1х3х1,20 | 6,20 | 10 Х Dн допускается 7 Х Dн
| 48,2 | монтаж: – 10 ÷ 50 эксплуат.: | монтаж: – 20 ÷ 50 эксплуат.: | 20 |
| КПАПЭфВ 2х3х1,20 | 9,00х13,00 | 117,4 | ||||
| КПАПЭфВ 3х3х1,20 | 13,90 | 159,7 | ||||
| КПАПЭфВ 4х3х1,20 | 15,20 | 203,3 | ||||
| КПАПЭфВ 6х3х1,20 | 18,70 | 300,3 | ||||
| КПАПЭфВ 8х3х1,20 | 19,80 | 383,0 | ||||
| КПАПЭфВ 10х3х1,20 | 24,30 | 487,4 | ||||
| КПАПЭфВ 12х3х1,20 | 25,20 | 569,6 | ||||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КПАПЭфВ 3×3×1,2 ТУ16.К99-023-2004"
