КПБП-90
Производитель —
Оценка (средняя 5)
ТУ 16-505.129-2002
Назначение
Кабели предназначены для подачи электрической энергии к погружным электродвигателям установок добычи нефти, водоподъема и перекачки жидкостей из шурфов, резервуаров и водоемов.
Номинальное рабочее напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПБП-90
ТУ 16-505.129-2002
Назначение
Кабели предназначены для подачи электрической энергии к погружным электродвигателям установок добычи нефти, водоподъема и перекачки жидкостей из шурфов, резервуаров и водоемов.
Номинальное рабочее напряжение переменного тока частотой 50 Гц — 3 300 В.
Кабели предназначены для эксплуатации при температуре окружающей среды до +90 °С; при неподвижной прокладке — от -60 до +90 °С; при спуско-подъемных и перемоточных работах — от -35 до +90 °С.
Кабели выдерживают раздавливающие усилия: 158 кН (16 000 кгс).
Радиус изгиба кабелей при спуско-подъемных и перемоточных операциях — не менее 380 мм.
Маркировка
Поверх параллельно уложенных изолированных жил продольно проложена маркировочная лента с указанием условного обозначения кабеля, знака предприятия-изготовителя, месяца и года выпуска.

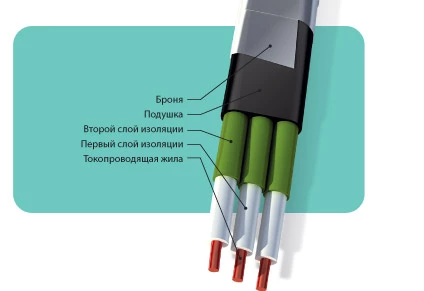

Конструкция
Кабель с медными жилами, с двухслойной полиэтиленовой изоляцией, бронированный стальной оцинкованной лентой, плоский, с длительно допустимой температурой нагрева жил +90 °С.
Сортамент
|
Марка кабеля |
Сечение, мм2 |
Число жил |
Номинальное напряжение, В |
|---|---|---|---|
|
КПБП-90 |
10, 16, 25, 35 |
3 |
3 300 |
Конструкция токопроводящих жил
|
Сечение, мм2 |
Число и диаметр проволок, мм |
Толщина изоляции, мм |
Диаметр изолированной жилы, мм |
||
|---|---|---|---|---|---|
|
1 слой |
2 слой |
общая |
|||
|
10 |
1 x 3,55 |
1,5 |
1,5 |
3,0 |
9,6 |
|
16 |
1 x 4,50 |
1,5 |
1,5 |
3,0 |
10,5 |
|
25 |
1 x 5,60 |
1,5 |
1,5 |
3,0 |
11,6 |
|
35 |
1 x 6,60 |
1,5 |
1,5 |
3,0 |
12,6 |
Длительно допустимые токовые нагрузки кабелей при эксплуатации
|
Сечение, мм2 |
Температура окружающей среды, оС |
Длительно допустимые нагрузки, А, не более |
||
|---|---|---|---|---|
|
в скважинной жидкости |
в газовоздушной среде скважины |
на воздухе |
||
|
10 |
min — 20 |
93 |
75 |
83 |
|
max — 88 |
16 |
12 |
14 |
|
|
16 |
min — 20 |
124 |
99 |
110 |
|
max — 88 |
21 |
16 |
18 |
|
|
25 |
min — 20 |
166 |
132 |
147 |
|
max — 88 |
28 |
22 |
24 |
|
|
35 |
min — 20 |
203 |
162 |
180 |
|
max — 88 |
34 |
27 |
30 |
|
Электрическое сопротивление изоляции жил и готового кабеля, пересчитанное на 1 км длины и температуру +20 °С, — не менее 2 500 МОм.
Ток утечки изоляции, пересчитанный на 1 км длины и температуру 20 оС при испытательном напряжении 18,0 кВ, — не более 1х10-5 А.
Средний срок службы — не менее 5 лет.
Строительная длина кабелей согласовывается с заказчиком.
Пример условного обозначения: “Кабель КПБП-90 3x16 ТУ 16-505.129-2002».
