КПГ-ХЛ
Оценка (средняя 0)
Элементы конструкции: Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5); Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э; Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПГ-ХЛ

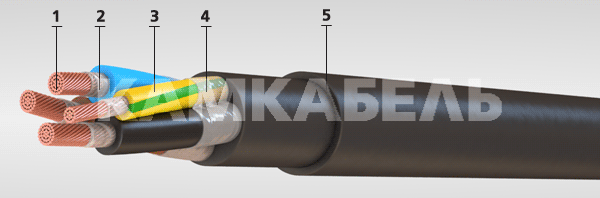

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или
    медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цифровая: 1, 2, 3, 4,5, жила заземления - 0,
    • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  5. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение  1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок  службы  – 4 года.



Строительная длина, не менее [м]

  сечение основных жил до 35 кв.мм

150

  сечение основных жил 50-120 кв.мм

125

  сечение основных жил 150 кв.мм и выше

100

Характеристики КПГ-ХЛ

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 5
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Количество и сечение
жил, шт х кв.мм
Не более А
1x2,5  76
1x4,0  98
1x6,0  127
1x10  158
1x16  208
1x25  264
1x35  328
1x50  398
1x70  481
1x95  574
1x120  670
2x0,75  26
2x1,0  31
2x1,5  39
2x2,5  52
2x4,0  66
2x6,0  83
2x10  107
2x16  141
2x25  178
2x35  220
2x50  270
2x70  319
2x95  382
2x120  448
2x0,75+1x0,75  26
2x1,0+1x1,0  31
2x1,5+1x1,5  39
2x2,5+1x1,5  52
2x4,0+1x2,5  66
2x6,0+1x4,0  83
2x10+1x6,0  107
2x16+1x6,0  141
2x25+1x10  178
2x35+1x10  220
2x50+1x16  270
2x70+1x25  319
2x95+1x35  382

Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
2x0,75  80  8,2
2x1,0  90  8,5
2x1,5  110  9,4
2x2,5  170  11,2
2x4,0  250  13,5
2x6,0  340  15,5
2x10  600  20,7
2x16  810  23,7
2x25  1180  28,4
2x35  1500  31,2
2x50  2150  37,4
2x70  2850  42,2
2x0,75+1x0,75  100  8,8
2x1,0+1x1,0  115  9,1
2x1,5+1x1,5  145  10,1
2x2,5+1x2,5  210  12
2x4,0+1x4,0  310  14,5
2x6,0+1x6,0  420  16,5
2x10+1x10  750  22,2
2x16+1x16  1030  25,4
2x25+1x25  1500  30,4
2x35+1x35  1980  34
2x50+1x50  2700  39,5
2x70+1x70  3600  44,7
3x0,75+1x0,75  130  9,8
3x1,0+1x1,0  140  10,1
3x1,5+1x1,5  180  11,1
3x2,5+1x2,5  260  13,2
3x4,0+1x4,0  390  16
3x6,0+1x6,0  530  18
3x10+1x10  940  24,1
3x16+1x16  1280  27,8
3x25+1x25  1910  33,7
3x35+1x35  2570  39,6
3x50+1x50  3500  45,4
3x70+1x70  4600  50,1
