Кабели с индексом нг(А)-FRHF-ХЛ эксплуатируются в условиях сурового арктического климата не ниже -70 °C и при монтаже не ниже -40 °C без предварительного подогрева.
Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.
Цвет оболочки:
- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.
- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).
Допускается изготовление другого цвета оболочки по требованию заказчика.

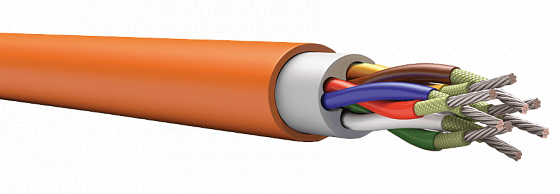

Проводник: многопроволочные медные луженые (с индексом Л) жилы сечением от 0,5 до 6,0 мм2, на проводник наложен огнестойкий барьер из двух слюдосодержащих лент.
Изоляция: морозостойкая безгалогенная композиция (LSZH).
Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.
Внутренняя оболочка (подложка): морозостойкая безгалогенная композиция (LSZH).
Оболочка: морозостойкая безгалогенная композиция (LSZH).
Основные xарактеристики
- Огнестойкий, не распространяющий горение (FE 180);
- Безгалогенный;
- Холодостойкий;
- Гибкий, с многопроволочной жилой;
- Луженые жилы с индексом «Л» защищены от коррозии в агрессивных средах;
- Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
- Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
- Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
- Минимальный радиус изгиба – 6хDн, где Dн – наружный размер кабеля;
- Температура эксплуатации: от -70 °C до +90 °C;
- Температура монтажа: от -40 °C до +60 °C;
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
- Срок службы: 40 лет.
Область применения
- Промышленные системы противопожарной защиты;
- Автоматизированные системы безопасности, связи, контроля и управления доступом;
- Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
- Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
- На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
- Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
- Для прокладки в труднодоступных местах с малым радиусом изгиба;
- В условиях сурового арктического климата при эксплуатации не ниже -70 °C и при монтаже не ниже -40 °C без предварительного подогрева;
- Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Электрические параметры
Номинальное сечение токопроводящей жилы, мм2. |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
4,0 |
6,0 |
Сопротивление медной луженой жилы постоянному току при 20 оС, не более, Ом/км |
36,7 |
24,8 |
18,2 |
12,2 |
7,6 |
4,7 |
3,1 |
Сопротивление изоляции жил при 20°С, не менее, МОм*км |
20 |
Электрическая емкость пары, не более, нФ/км |
50,3 |
57,0 |
60,4 |
64,7 |
75,9 |
80,2 |
93,8 |
Рабочее напряжение, не более, В. |
660 |
