КПГСТ
Производитель —
Оценка (средняя 0)
Элементы конструкции:
Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
Изоляция из резины типа РТИЭП-1 на основе этилен-пропиленовых каучуков, маркировка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПГСТ

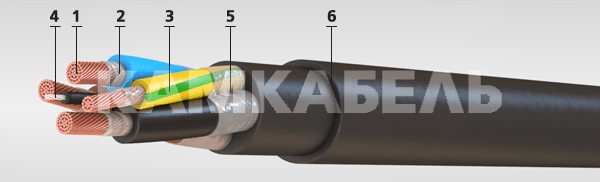

Элементы конструкции:
- Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИЭП-1 на основе этилен-пропиленовых каучуков,
маркировка жил:
• цифровая: 1, 2, 3, 4,5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая; - Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника.
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.
Область применения:
Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.
Срок службы – 4 года.
|
Многократные перегибы кабеля через систему роликов, [число циклов перегибов] |
|
| диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение основных жил до 2,5 кв.мм |
30000 |
| диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение основных жил 4,0 кв.мм |
30000 |
|
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов] |
|
| диаметр роликов не более 200 мм и сечение основных жил от 6,0 до 10 кв.мм |
12000 |
| диаметр роликов не более 200 мм и сечение основных жил от 16 до 50 кв.мм |
10000 |
| диаметр роликов не более 400 мм и сечение основных жил от 70 до 120 кв.мм |
8000 |
|
Строительная длина, не менее [м] |
|
| сечение основных жил до 35 кв.мм |
150 |
| сечение основных жил свыше 35 кв.мм |
125 |
Характеристики КПГСТ
| Гарантийный срок эксплуатации [месяц] | 6 |
| Длительно допустимая температура на жиле, не более [°C] | 85 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2.5 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 0.66 |
| Номинальное постоянное напряжение [кВ] | 1 |
| Радиус изгиба кабелей [наружных диаметров] | 5 |
| Раздавливающее усилие для кабелей с сечением основных жил от 16 кв.мм и более, не менее [кН] | 8 |
| Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] | 19.6 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 100 |
| Количество и сечение жил, шт х кв.мм |
Не более А | ||
| 2,5+1x1,5 | 46 | ||
| 3x4,0+1x2,5 | 61 | ||
| 3x6,0+1x4,0 | 76 | ||
| 3x10+1x6,0 | 97 | ||
| 3x16+1x6,0 | 128 | ||
| 3x25+1x10 | 165 | ||
| 3x35+1x10 | 198 | ||
| 3x50+1x16 | 249 | ||
| 3x70+1x25 | 299 | ||
| 3x95+1x35 | 360 | ||
| 3x120+1x35 | 424 | ||
| 3x2,5+1x1,5+1x1,5 | 46 | ||
| 3x4,0+1x2,5+1x2,5 | 54 | ||
| 3x4,0+1x2,5+2x2,5 | 54 | ||
| 3x6,0+1x4,0+1x4,0 | 68 | ||
| 3x6,0+1x4,0+2x4,0 | 68 | ||
| 3x10+1x6,0+2x6,0 | 90 | ||
| 3x16+1x6,0+2x6,0 | 125 | ||
| 3x25+1x10+2x10 | 163 | ||
| 3x35+1x10+2x10 | 196 | ||
| 3x50+1x16+2x10 | 244 |
| Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Наружный диаметр, мм |
| 3x2,5+1x1,5 | 290 | 13,2 |
| 3x4,0+1x2,5 | 410 | 15,5 |
| 3x6,0+1x4,0 | 560 | 18 |
| 3x10+1x6,0 | 950 | 23,5 |
| 3x16+1x6,0 | 1300 | 27,6 |
| 3x25+1x10 | 2000 | 33,3 |
| 3x35+1x10 | 2500 | 39,8 |
| 3x50+1x16 | 3200 | 44,6 |
| 3x70+1x25 | 4690 | 50 |
| 3x95+1x35 | 6000 | 55,8 |
| 3x120+1x35 | 7500 | 61 |
| 3x2,5+1x1,5+1x1,5 | 320 | 14,3 |
| 3x4,0+1x2,5+1x2,5 | 500 | 17,8 |
| 3x4,0+1x2,5+2x2,5 | 580 | 18,8 |
| 3x6,0+1x4,0+1x4,0 | 650 | 20,6 |
| 3x6,0+1x4,0+2x4,0 | 810 | 22 |
| 3x10+1x6,0+2x6,0 | 1300 | 28,3 |
| 3x16+1x6,0+2x6,0 | 1780 | 32,4 |
| 3x25+1x10+2x10 | 2700 | 39,5 |
| 3x35+1x10+2x10 | 3400 | 45 |
| 3x50+1x16+2x10 | 4400 | 50,5 |
