КПГТ | на напряжение 660 В

КПГТ

Производитель — Российский производитель

Оценка (средняя 0)

Элементы конструкции: Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5); Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э; Изоляция из резины типа РТЭПИ-1 на основе этилен-пропиленовых каучуков, маркировка...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КПГТ

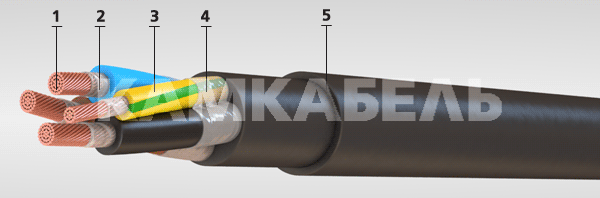

Элементы конструкции:

Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
Изоляция из резины типа РТЭПИ-1 на основе этилен-пропиленовых каучуков,
маркировка жил:
• цифровая: 1, 2, 3, 4,5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок службы – 4 года.

Строительная длина, не менее [м]
сечение основных жил до 35 кв.мм	150
сечение основных жил 50-120 кв.мм	125
сечение основных жил 150 кв.мм и выше	100

Характеристики КПГТ

Гарантийный срок эксплуатации [месяц]	6
Длительно допустимая температура на жиле, не более [°C]	85
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	2.5
Номинальное переменное напряжение частотой 50 Гц [кВ]	0.66
Номинальное постоянное напряжение [кВ]	1
Радиус изгиба кабелей [наружных диаметров]	5
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	100

Количество и сечение жил, шт х кв.мм	Не более А
2x0,75	26
2x1,0	31
2x1,5	39
2x2,5	52
2x4,0	66
2x6,0	83
2x10	107
2x16	141
2x25	178
2x35	220
2x50	270
2x70	319
2x0,75+1x0,75	26
2x1,0+1x1,0	31
2x1,5+1x1,5	39
2x2,5+1x2,5	52
2x4,0+1x4,0	66
2x6,0+1x6,0	83
2x10+1x10	107
2x16+1x16	141
2x25+1x25	178
2x35+1x35	220
2x50+1x50	270
2x70+1x70	319
3x0,75+1x0,75	24
3x1,0+1x1,0	26
3x1,5+1x1,5	34
3x2,5+1x2,5	46
3x4,0+1x4,0	61
3x6,0+1x6,0	76
3x10+1x10	97
3x16+1x16	128
3x25+1x25	165
3x35+1x35	198
3x50+1x50	249
3x70+1x70	299

Количество и сечение жил, шт х кв.мм	Масса кабеля, кг/км	Наружный диаметр, мм
2x0,75	80	8,2
2x1,0	90	8,5
2x1,5	110	9,4
2x2,5	170	11,2
2x4,0	250	13,5
2x6,0	340	15,5
2x10	600	20,7
2x16	810	23,7
2x25	1180	28,4
2x35	1500	31,2
2x50	2150	37,4
2x70	2850	42,2
2x0,75+1x0,75	100	8,8
2x1,0+1x1,0	115	9,1
2x1,5+1x1,5	145	10,1
2x2,5+1x2,5	210	12
2x4,0+1x4,0	310	14,5
2x6,0+1x6,0	420	16,5
2x10+1x10	750	22,2
2x16+1x16	1030	25,4
2x25+1x25	1500	30,4
2x35+1x35	1980	34
2x50+1x50	2700	39,5
2x70+1x70	3600	44,7
3x0,75+1x0,75	130	9,8
3x1,0+1x1,0	140	10,1
3x1,5+1x1,5	180	11,1
3x2,5+1x2,5	260	13,2
3x4,0+1x4,0	390	16
3x6,0+1x6,0	530	18
3x10+1x10	940	24,1
3x16+1x16	1280	27,8
3x25+1x25	1910	33,7
3x35+1x35	2570	39,6
3x50+1x50	3500	45,4
3x70+1x70	4600	50,1
