КПГУ-ХЛ
Оценка (средняя 0)
Элементы конструкции: Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5); Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э; Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПГУ-ХЛ

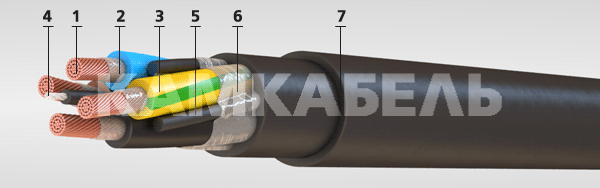

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цифровая: 1, 2, 3, жила заземления - 0,
    • цветовая: голубой, черный, коричневый;
  4. Сердечник из полиэфирных нитей в оболочке из резины;
  5. Заполнение из резины;
  6. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  7. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение  1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок  службы  – 4 года.



Многократные изгибы кабеля на угол ±П/2 рад при
растягивающем усилии 49 Н, [число циклов изгибов]

  диаметр роликов не более 400 мм и сечение основных жил от 95 до 120 кв.мм

8000

  диаметр роликов не более 600 мм и сечение основных жил 150 кв.мм

5000

Характеристики КПГУ-ХЛ

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 10
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Количество и сечение
жил, шт х кв.мм
Не более А
3x95  327
3x120  385
3x150  437
3x95+1x25  327
3x95+1x50  327
3x120+1x35  385
3x120+1x70  385
3x150+1x50  437
3x150+1x70  437

Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
3x95 4200 48,6
3x120 5100 52,4
3x150 6400 58,2
3x95+1x25 5200 53,3
3x95+1x50 5200 53,3
3x120+1x35 6500 57,8
3x120+1x70 6500 57,8
3x150+1x50 7800 64,8
3x150+1x70 7800 64,8

Купить КПГУ-ХЛ в регионе Ярославль.
