Кабели монтажные с ПВХ изоляцией не поддерживающие горение с пониженным дымовыделением, огнестойкие ("-нг(А)-FRLS")

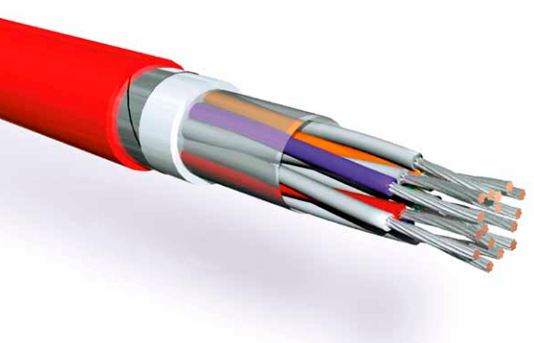

КПМСБлВГнг(А)-FRLS
Производитель —
Оценка (средняя 0)
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, без экранов, с броней из стальных оцинкованных лент, с круглым...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПМСБлВГнг(А)-FRLS
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, без экранов, с броней из стальных оцинкованных лент, с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполнителями (в соответствии с требованиями п.9.3.1 ГОСТ IEC 60079-14-2011 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок»)
Технические параметры
Номинальное сечение токопроводящих жил кабелей, мм2:
0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.
Число жил, пар, троек, четверок: 1-65.
Модификации
– кабель КПМВБлВГ – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.
– кабель КПМВБлВГнг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМВБлВГнг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМПБлПГнг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.
– кабель КПМСБлВГнг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пони- женным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.
– кабель КПМСБлПГнг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.
Примечания
- с однопроволочными токопроводящими жилами (без буквы Г);
- с токопроводящими жилами из медных проволок добавляется индекс «м»;
- с водоблокирующими элементами добавляется индекс «в»;
- в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»);
- в теплостойком исполнении добавляется индекс «т»;
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует ГОСТ 22483-2012. Электрическое сопротивление изоляции при нормальных климатических условиях, пересчитанное на 1 км длины, МОм, не менее:
- кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» - 100;
- остальные - 10.
Испытательное переменное напряжение при приемке и поставке:
- между жилами - 2500 В;
Повышенная температура эксплуатации, °С:
- кабели в теплостойком исполнении - до 125;
- кабели с индексами «нг(А)-HF», «нг(А)-FRHF» - до 110;
- кабели остальных марок - до 80.
Пониженная температура эксплуатации, °С:
- кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ - до минус 60;
- кабели остальных марок - до минус 50.
Монтаж без предварительного нагрева допускается производить при температуре, °С:
- не ниже минус 20 - для кабелей с индексом «нг(А)-LS»;
- не ниже минус 30 - для остальных кабелей.
Значение показателя огнестойкости - не менее 180 мин.
Повышенная влажность воздуха до 98% при температуре 35°С.
Стойкость к воздействию воды при температуре (20±5)°С.
Стойкость к продольному распространению воды (в исполнении «в»).
Стойкость к воздействию солнечного излучения.
Маслобензостойкость.
Стойкость к воздействию плесневых грибов.
Стойкость к дезактивирующим растворам.
Сейсмостойкость.
Стойкость к монтажным изгибам.
Срок службы - не менее 35 лет.
ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Кабель КПМВБлВГнг(А)-LS 4х0,35 ТУ 16.К18-114-2012
Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, без экранов, с броней из стальных оцинкованных лент, с круглым поперечным сечением и подложкой под броней, полученной методом экструзии, с негигроскопичными заполнителями.
Кабель КПМПБлПм-внг(А)-HF 5х2х1,0 ТУ 16.К18-114-2012
Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, без экранов, с водоблокирующими элементами, с броней из стальных оцинкованных лент, с круглым поперечным сечением и подложкой под броней, полученной методом экструзии, с негигроскопичными заполнителями.
Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной прокладке (без обозначения показателя пожарной опасности).
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,35 |
N х 2 х 0,35 |
N х 3 х 0,35 |
N х 4 х 0,35 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,0 |
7,2 |
67,6 |
27,8 |
36,8 |
8,9 |
9,5 |
88,9 |
40,3 |
53,7 |
9,2 |
9,8 |
97,6 |
44,0 |
58,7 |
9,9 |
10,4 |
125,8 |
51,5 |
68,6 |
|
2 |
8,9 |
9,5 |
88,9 |
40,3 |
53,7 |
12,2 |
12,9 |
148,1 |
66,5 |
88,8 |
14,2 |
15,1 |
186,9 |
89,0 |
118,6 |
15,2 |
16,2 |
226,0 |
100,0 |
133,3 |
|
3 |
9,2 |
9,8 |
97,6 |
44,0 |
58,7 |
12,7 |
13,9 |
165,8 |
73,9 |
98,7 |
14,8 |
15,8 |
228,6 |
99,7 |
132,9 |
15,8 |
17,0 |
259,4 |
113,3 |
151,3 |
|
4 |
9,9 |
10,4 |
125,8 |
51,5 |
68,6 |
14,0 |
14,9 |
198,3 |
92,4 |
123,1 |
15,8 |
17,0 |
259,4 |
113,3 |
151,3 |
17,1 |
18,5 |
298,3 |
129,9 |
173,7 |
|
5 |
10,4 |
11,0 |
137,0 |
56,8 |
75,8 |
15,0 |
16,0 |
237,1 |
103,1 |
137,6 |
17,0 |
18,5 |
291,8 |
127,7 |
170,7 |
18,6 |
20,9 |
346,1 |
152,7 |
204,1 |
|
6 |
11,0 |
11,7 |
148,4 |
62,2 |
83,1 |
16,0 |
17,1 |
260,8 |
114,2 |
152,4 |
18,5 |
20,8 |
331,8 |
147,6 |
197,2 |
20,9 |
22,4 |
422,1 |
197,3 |
263,0 |
|
7 |
11,0 |
11,7 |
155,0 |
64,4 |
86,1 |
16,0 |
17,1 |
273,9 |
118,5 |
158,4 |
18,5 |
20,8 |
351,4 |
154,1 |
206,1 |
20,9 |
22,4 |
448,2 |
206,1 |
274,9 |
|
8 |
11,6 |
12,5 |
166,4 |
69,8 |
93,4 |
17,0 |
18,4 |
297,7 |
129,5 |
173,2 |
20,6 |
22,1 |
418,7 |
195,2 |
260,2 |
22,2 |
24,0 |
511,6 |
226,1 |
301,8 |
|
9 |
12,6 |
13,4 |
184,2 |
79,7 |
106,6 |
18,5 |
20,8 |
332,3 |
147,9 |
197,7 |
22,2 |
24,0 |
479,0 |
215,3 |
287,0 |
24,1 |
26,7 |
563,0 |
250,0 |
333,8 |
|
10 |
13,2 |
14,4 |
196,0 |
85,3 |
114,2 |
20,4 |
21,9 |
390,3 |
185,0 |
246,4 |
23,5 |
26,0 |
515,5 |
231,9 |
309,4 |
26,1 |
28,2 |
640,2 |
294,1 |
392,0 |
|
11 |
13,9 |
14,8 |
216,6 |
98,0 |
130,9 |
20,9 |
22,5 |
409,9 |
193,5 |
257,8 |
24,1 |
26,7 |
543,6 |
243,5 |
325,0 |
26,8 |
29,0 |
676,8 |
309,1 |
412,2 |
|
12 |
13,9 |
14,8 |
238,6 |
100,2 |
133,9 |
20,9 |
22,5 |
422,9 |
197,8 |
263,7 |
24,1 |
26,7 |
563,2 |
250,1 |
333,9 |
26,8 |
29,0 |
702,9 |
317,9 |
424,1 |
|
13 |
14,4 |
15,3 |
250,4 |
105,7 |
141,2 |
21,8 |
23,5 |
466,3 |
209,4 |
279,1 |
25,4 |
27,9 |
607,6 |
272,6 |
363,9 |
28,0 |
30,5 |
747,2 |
337,6 |
450,5 |
|
14 |
14,4 |
15,3 |
256,9 |
107,9 |
144,2 |
21,8 |
23,5 |
479,3 |
213,7 |
285,1 |
25,4 |
27,9 |
627,2 |
279,2 |
372,7 |
28,0 |
30,5 |
773,3 |
346,3 |
462,3 |
|
15 |
14,9 |
15,9 |
269,2 |
113,7 |
152,0 |
22,8 |
24,8 |
505,7 |
226,0 |
301,6 |
27,0 |
29,4 |
686,4 |
313,1 |
417,6 |
29,6 |
32,2 |
831,6 |
375,7 |
501,5 |
|
16 |
14,9 |
15,9 |
275,8 |
115,9 |
155,0 |
22,8 |
24,8 |
518,7 |
230,4 |
307,5 |
27,0 |
29,4 |
705,9 |
319,7 |
426,5 |
29,6 |
32,2 |
857,7 |
384,4 |
513,3 |
|
17 |
15,5 |
16,6 |
288,4 |
121,9 |
163,0 |
23,8 |
26,3 |
545,6 |
243,0 |
324,4 |
28,3 |
30,8 |
744,3 |
337,5 |
450,4 |
31,0 |
33,8 |
905,5 |
406,2 |
542,5 |
|
18 |
15,5 |
16,6 |
294,9 |
124,1 |
166,0 |
23,8 |
26,3 |
558,6 |
247,4 |
330,3 |
28,3 |
30,8 |
763,8 |
344,1 |
459,2 |
31,0 |
33,8 |
931,6 |
414,9 |
554,3 |
|
19 |
15,5 |
16,6 |
301,4 |
126,2 |
169,0 |
23,8 |
26,3 |
571,7 |
251,7 |
336,2 |
28,3 |
30,8 |
783,4 |
350,6 |
468,1 |
31,0 |
33,8 |
957,7 |
423,7 |
566,2 |
|
20 |
16,1 |
17,2 |
314,0 |
132,2 |
177,0 |
25,0 |
27,4 |
608,5 |
271,4 |
362,4 |
29,7 |
32,4 |
833,6 |
376,9 |
503,1 |
32,6 |
35,5 |
1018,5 |
454,8 |
607,5 |
|
21 |
16,1 |
17,2 |
320,5 |
134,4 |
180,0 |
25,0 |
27,4 |
621,6 |
275,8 |
368,3 |
29,7 |
32,4 |
853,2 |
383,5 |
512,0 |
32,6 |
35,5 |
1044,6 |
463,5 |
619,4 |
|
22 |
17,4 |
18,9 |
341,4 |
145,4 |
194,8 |
27,8 |
30,3 |
691,3 |
317,9 |
423,8 |
32,8 |
35,8 |
931,2 |
426,7 |
569,2 |
36,0 |
39,6 |
1137,5 |
514,1 |
686,4 |
|
23 |
17,4 |
18,9 |
347,9 |
147,6 |
197,7 |
27,8 |
30,3 |
704,4 |
322,2 |
429,7 |
32,8 |
35,8 |
950,7 |
433,2 |
578,1 |
36,0 |
39,6 |
1163,5 |
522,8 |
698,3 |
|
24 |
17,4 |
18,9 |
354,5 |
149,8 |
200,7 |
27,8 |
30,3 |
717,4 |
326,6 |
435,7 |
32,8 |
35,8 |
970,3 |
439,8 |
587,0 |
36,0 |
39,6 |
1189,6 |
531,6 |
710,1 |
|
25 |
17,7 |
20,1 |
364,1 |
153,9 |
206,2 |
28,3 |
30,8 |
738,1 |
335,6 |
447,7 |
33,4 |
36,5 |
999,9 |
452,3 |
603,8 |
37,2 |
40,3 |
1258,3 |
571,1 |
762,2 |
|
26 |
17,7 |
20,1 |
370,6 |
156,1 |
209,1 |
28,3 |
30,8 |
751,2 |
339,9 |
453,6 |
33,4 |
36,5 |
1019,5 |
458,8 |
612,7 |
37,2 |
40,3 |
1284,4 |
579,8 |
774,0 |
|
27 |
17,7 |
20,1 |
377,1 |
158,2 |
212,1 |
28,3 |
30,8 |
764,2 |
344,3 |
459,5 |
33,4 |
36,5 |
1039,0 |
465,4 |
621,6 |
37,2 |
40,3 |
1310,4 |
588,5 |
785,9 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,5 |
N х 2 х 0,5 |
N х 3 х 0,5 |
N х 4 х 0,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,1 |
7,3 |
69,9 |
28,7 |
38,0 |
9,1 |
9,8 |
93,8 |
42,1 |
56,1 |
9,7 |
10,1 |
107,5 |
48,6 |
64,8 |
10,2 |
10,7 |
134,2 |
54,0 |
72,1 |
|
2 |
9,1 |
9,8 |
93,8 |
42,1 |
56,1 |
12,6 |
13,8 |
158,0 |
70,1 |
93,5 |
14,7 |
15,6 |
217,0 |
93,9 |
125,2 |
15,8 |
16,8 |
244,2 |
105,7 |
141,0 |
|
3 |
9,7 |
10,1 |
107,5 |
48,6 |
64,8 |
13,2 |
14,4 |
178,9 |
78,0 |
104,2 |
15,4 |
16,4 |
247,9 |
105,5 |
140,7 |
16,5 |
17,6 |
283,9 |
120,2 |
160,5 |
|
4 |
10,2 |
10,7 |
134,2 |
54,0 |
72,1 |
14,5 |
15,5 |
231,2 |
97,6 |
130,2 |
16,5 |
17,6 |
283,9 |
120,2 |
160,5 |
18,0 |
20,1 |
336,5 |
143,2 |
191,3 |
|
5 |
10,8 |
11,4 |
147,2 |
59,8 |
79,9 |
15,6 |
16,6 |
258,0 |
109,2 |
145,8 |
18,0 |
20,1 |
328,5 |
140,7 |
188,0 |
20,3 |
21,7 |
417,8 |
188,2 |
250,8 |
|
6 |
11,4 |
12,3 |
160,4 |
65,6 |
87,8 |
16,7 |
18,0 |
285,4 |
121,1 |
161,8 |
20,2 |
21,6 |
400,4 |
182,5 |
243,1 |
21,8 |
23,4 |
487,9 |
209,9 |
279,9 |
|
7 |
11,4 |
12,3 |
168,4 |
68,0 |
91,0 |
16,7 |
18,0 |
301,3 |
125,9 |
168,2 |
20,2 |
21,6 |
424,3 |
189,7 |
252,8 |
21,8 |
23,4 |
519,8 |
219,4 |
292,8 |
|
8 |
12,2 |
12,9 |
186,2 |
77,2 |
103,2 |
18,0 |
19,2 |
335,7 |
142,7 |
190,7 |
21,5 |
23,0 |
465,4 |
207,6 |
276,9 |
23,3 |
25,2 |
571,9 |
241,1 |
321,9 |
|
9 |
13,1 |
14,3 |
201,6 |
84,4 |
112,9 |
20,2 |
21,6 |
401,0 |
182,9 |
243,6 |
23,3 |
25,2 |
532,1 |
229,2 |
305,7 |
25,9 |
27,8 |
662,6 |
290,6 |
387,3 |
|
10 |
14,1 |
15,0 |
226,8 |
99,4 |
132,7 |
21,3 |
22,8 |
431,0 |
196,5 |
261,8 |
24,8 |
27,1 |
584,0 |
254,2 |
339,0 |
27,4 |
29,7 |
716,9 |
313,7 |
418,2 |
|
11 |
14,4 |
15,3 |
253,6 |
103,8 |
138,7 |
21,9 |
23,4 |
472,9 |
205,7 |
274,1 |
25,9 |
27,8 |
638,9 |
283,6 |
377,7 |
28,1 |
30,5 |
760,1 |
330,0 |
440,1 |
|
12 |
14,4 |
15,3 |
261,6 |
106,2 |
141,9 |
21,9 |
23,4 |
488,8 |
210,4 |
280,6 |
25,9 |
27,8 |
662,8 |
290,7 |
387,4 |
28,1 |
30,5 |
791,9 |
339,5 |
453,1 |
|
13 |
14,9 |
15,9 |
275,1 |
112,1 |
149,9 |
22,8 |
24,7 |
517,5 |
222,8 |
297,2 |
27,1 |
29,1 |
704,0 |
308,3 |
411,0 |
29,6 |
32,1 |
855,1 |
369,2 |
492,6 |
|
14 |
14,9 |
15,9 |
283,1 |
114,5 |
153,1 |
22,8 |
24,7 |
533,4 |
227,6 |
303,7 |
27,1 |
29,1 |
727,9 |
315,5 |
420,7 |
29,6 |
32,1 |
886,9 |
378,8 |
505,6 |
|
15 |
15,5 |
16,5 |
297,3 |
120,8 |
161,6 |
23,8 |
26,3 |
563,6 |
240,9 |
321,5 |
28,3 |
30,7 |
771,2 |
334,3 |
445,9 |
31,0 |
33,7 |
941,3 |
401,8 |
536,4 |
|
16 |
15,5 |
16,5 |
305,3 |
123,2 |
164,8 |
23,8 |
26,3 |
579,6 |
245,7 |
328,0 |
28,3 |
30,7 |
795,1 |
341,4 |
455,6 |
31,0 |
33,7 |
973,2 |
411,3 |
549,4 |
|
17 |
16,1 |
17,2 |
319,8 |
129,6 |
173,5 |
25,1 |
27,4 |
620,3 |
266,4 |
355,4 |
29,9 |
32,4 |
851,0 |
369,2 |
492,5 |
32,7 |
35,6 |
1041,3 |
444,2 |
593,1 |
|
18 |
16,1 |
17,2 |
327,7 |
132,0 |
176,7 |
25,1 |
27,4 |
636,2 |
271,1 |
361,9 |
29,9 |
32,4 |
874,9 |
376,3 |
502,2 |
32,7 |
35,6 |
1073,2 |
453,8 |
606,1 |
|
19 |
16,1 |
17,2 |
335,7 |
134,4 |
179,9 |
25,1 |
27,4 |
652,2 |
275,9 |
368,4 |
29,9 |
32,4 |
898,8 |
383,5 |
511,9 |
32,7 |
35,6 |
1105,0 |
463,3 |
619,0 |
|
20 |
16,8 |
18,1 |
350,2 |
140,8 |
188,6 |
26,6 |
28,6 |
705,6 |
306,8 |
409,1 |
31,2 |
33,9 |
943,5 |
403,1 |
538,1 |
34,2 |
37,6 |
1160,9 |
487,2 |
651,0 |
|
21 |
16,8 |
18,1 |
358,2 |
143,2 |
191,8 |
26,6 |
28,6 |
721,5 |
311,6 |
415,6 |
31,2 |
33,9 |
967,4 |
410,3 |
547,9 |
34,2 |
37,6 |
1192,8 |
496,8 |
664,0 |
|
22 |
18,4 |
20,6 |
388,7 |
160,2 |
214,4 |
29,1 |
31,8 |
775,6 |
339,3 |
452,5 |
34,5 |
37,9 |
1053,6 |
456,4 |
609,0 |
38,3 |
41,4 |
1356,7 |
575,4 |
767,7 |
|
23 |
18,4 |
20,6 |
396,7 |
162,6 |
217,6 |
29,1 |
31,8 |
791,5 |
344,0 |
458,9 |
34,5 |
37,9 |
1077,5 |
463,5 |
618,7 |
38,3 |
41,4 |
1388,6 |
585,0 |
780,6 |
|
24 |
18,4 |
20,6 |
404,6 |
164,9 |
220,9 |
29,1 |
31,8 |
807,5 |
348,8 |
465,4 |
34,5 |
37,9 |
1101,4 |
470,7 |
628,5 |
38,3 |
41,4 |
1420,4 |
594,5 |
793,6 |
|
25 |
18,7 |
20,9 |
416,0 |
169,5 |
226,9 |
29,9 |
32,4 |
843,5 |
367,0 |
489,6 |
35,4 |
38,6 |
1150,0 |
494,4 |
659,9 |
39,1 |
42,3 |
1465,8 |
611,9 |
817,0 |
|
26 |
18,7 |
20,9 |
424,0 |
171,8 |
230,2 |
29,9 |
32,4 |
859,4 |
371,8 |
496,0 |
35,4 |
38,6 |
1173,9 |
501,6 |
669,7 |
39,1 |
42,3 |
1497,7 |
621,5 |
830,0 |
|
27 |
18,7 |
20,9 |
432,0 |
174,2 |
233,4 |
29,9 |
32,4 |
875,3 |
376,6 |
502,5 |
35,4 |
38,6 |
1197,8 |
508,8 |
679,4 |
39,1 |
42,3 |
1529,5 |
631,0 |
842,9 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 0,75 |
N х 2 х 0,75 |
N х 3 х 0,75 |
N х 4 х 0,75 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,5 |
7,8 |
77,1 |
32,1 |
42,7 |
10,2 |
10,7 |
126,6 |
51,7 |
69,0 |
10,6 |
11,1 |
141,6 |
57,4 |
76,6 |
11,3 |
12,0 |
159,1 |
64,5 |
86,2 |
|
2 |
10,2 |
10,7 |
126,6 |
51,7 |
69,0 |
14,6 |
15,4 |
200,1 |
93,0 |
123,9 |
16,6 |
17,5 |
260,9 |
113,1 |
151,0 |
18,1 |
19,2 |
305,6 |
133,7 |
178,4 |
|
3 |
10,6 |
11,1 |
141,6 |
57,4 |
76,6 |
15,3 |
16,1 |
246,6 |
104,3 |
139,2 |
17,4 |
18,6 |
305,2 |
128,9 |
172,3 |
19,0 |
21,0 |
363,4 |
153,9 |
205,7 |
|
4 |
11,3 |
12,0 |
159,1 |
64,5 |
86,2 |
16,4 |
17,3 |
282,5 |
118,8 |
158,7 |
19,0 |
21,0 |
363,4 |
153,9 |
205,7 |
21,4 |
22,7 |
464,0 |
205,8 |
274,3 |
|
5 |
12,2 |
12,8 |
181,7 |
75,3 |
100,7 |
17,7 |
18,9 |
319,9 |
134,1 |
179,3 |
21,4 |
22,7 |
452,0 |
202,2 |
269,5 |
23,2 |
24,8 |
554,2 |
234,0 |
312,3 |
|
6 |
12,9 |
14,0 |
200,4 |
83,3 |
111,4 |
19,2 |
21,2 |
365,3 |
155,1 |
207,3 |
23,0 |
24,7 |
528,4 |
225,8 |
301,2 |
25,2 |
27,2 |
636,7 |
269,9 |
360,2 |
|
7 |
12,9 |
14,0 |
212,4 |
86,8 |
116,2 |
19,2 |
21,2 |
389,1 |
162,1 |
216,8 |
23,0 |
24,7 |
564,2 |
236,3 |
315,5 |
25,2 |
27,2 |
684,4 |
283,8 |
379,2 |
|
8 |
14,1 |
14,8 |
242,8 |
103,7 |
138,5 |
21,4 |
22,6 |
462,9 |
205,1 |
273,4 |
24,9 |
26,8 |
631,9 |
267,0 |
356,4 |
27,4 |
29,4 |
780,6 |
330,7 |
441,3 |
|
9 |
15,1 |
15,9 |
264,7 |
113,8 |
152,1 |
23,1 |
24,7 |
529,3 |
226,3 |
301,9 |
27,4 |
29,4 |
721,1 |
313,2 |
417,6 |
30,1 |
32,2 |
876,8 |
375,2 |
500,5 |
|
10 |
15,9 |
16,7 |
300,6 |
122,2 |
163,4 |
24,6 |
26,6 |
580,9 |
251,0 |
334,7 |
29,0 |
31,1 |
781,3 |
338,4 |
451,3 |
32,1 |
34,1 |
965,5 |
415,3 |
554,0 |
|
11 |
16,2 |
17,1 |
316,5 |
128,2 |
171,4 |
25,3 |
27,3 |
614,0 |
263,6 |
351,6 |
30,1 |
32,2 |
841,3 |
364,8 |
486,5 |
33,0 |
35,3 |
1027,8 |
438,0 |
584,6 |
|
12 |
16,2 |
17,1 |
328,4 |
131,6 |
176,2 |
25,3 |
27,3 |
637,9 |
270,5 |
361,1 |
30,1 |
32,2 |
877,0 |
375,3 |
500,7 |
33,0 |
35,3 |
1075,4 |
452,0 |
603,6 |
|
13 |
16,9 |
18,1 |
347,2 |
139,4 |
186,6 |
26,9 |
28,5 |
700,2 |
304,3 |
405,7 |
31,5 |
33,7 |
934,7 |
398,9 |
532,3 |
34,5 |
37,5 |
1148,4 |
481,2 |
642,7 |
|
14 |
16,9 |
18,1 |
359,1 |
142,9 |
191,4 |
26,9 |
28,5 |
724,1 |
311,3 |
415,2 |
31,5 |
33,7 |
970,4 |
409,4 |
546,6 |
34,5 |
37,5 |
1196,1 |
495,2 |
661,7 |
|
15 |
17,6 |
18,8 |
378,8 |
151,2 |
202,5 |
28,1 |
30,1 |
767,1 |
329,9 |
440,0 |
33,2 |
35,6 |
1043,8 |
444,0 |
592,7 |
36,5 |
39,4 |
1286,5 |
536,6 |
716,8 |
|
16 |
17,6 |
18,8 |
390,7 |
154,7 |
207,3 |
28,1 |
30,1 |
790,9 |
336,8 |
449,5 |
33,2 |
35,6 |
1079,6 |
454,5 |
606,9 |
36,5 |
39,4 |
1334,2 |
550,5 |
735,8 |
|
17 |
18,6 |
20,5 |
417,9 |
168,3 |
225,3 |
29,6 |
31,7 |
846,5 |
364,3 |
485,8 |
34,8 |
37,8 |
1141,4 |
480,6 |
641,8 |
38,7 |
41,3 |
1444,2 |
607,4 |
811,0 |
|
18 |
18,6 |
20,5 |
429,8 |
171,7 |
230,1 |
29,6 |
31,7 |
870,3 |
371,2 |
495,3 |
34,8 |
37,8 |
1177,2 |
491,1 |
656,1 |
38,7 |
41,3 |
1491,9 |
621,4 |
830,0 |
|
19 |
18,6 |
20,5 |
441,7 |
175,2 |
234,8 |
29,6 |
31,7 |
894,1 |
378,2 |
504,9 |
34,8 |
37,8 |
1212,9 |
501,6 |
670,4 |
38,7 |
41,3 |
1539,6 |
635,4 |
849,0 |
|
20 |
20,2 |
21,3 |
495,2 |
209,4 |
279,6 |
30,9 |
33,2 |
938,5 |
397,5 |
530,7 |
36,7 |
39,5 |
1289,3 |
538,3 |
719,0 |
40,5 |
43,3 |
1649,3 |
668,6 |
893,4 |
|
21 |
20,2 |
21,3 |
507,1 |
212,9 |
284,3 |
30,9 |
33,2 |
962,3 |
404,5 |
540,2 |
36,7 |
39,5 |
1325,1 |
548,8 |
733,3 |
40,5 |
43,3 |
1697,0 |
682,5 |
912,4 |
|
22 |
21,9 |
23,2 |
541,8 |
230,6 |
308,0 |
34,2 |
37,1 |
1047,9 |
450,1 |
600,6 |
40,8 |
43,6 |
1488,2 |
623,0 |
831,3 |
44,7 |
47,8 |
1821,6 |
741,3 |
990,6 |
|
23 |
21,9 |
23,2 |
553,7 |
234,1 |
312,8 |
34,2 |
37,1 |
1071,7 |
457,1 |
610,1 |
40,8 |
43,6 |
1523,9 |
633,5 |
845,6 |
44,7 |
47,8 |
1869,3 |
755,3 |
1009,6 |
|
24 |
21,9 |
23,2 |
565,6 |
237,6 |
317,5 |
34,2 |
37,1 |
1095,5 |
464,1 |
619,6 |
40,8 |
43,6 |
1559,7 |
644,0 |
859,8 |
44,7 |
47,8 |
1917,0 |
769,3 |
1028,6 |
|
25 |
22,3 |
23,6 |
582,4 |
244,2 |
326,4 |
34,9 |
37,8 |
1130,0 |
477,4 |
637,5 |
41,6 |
44,5 |
1610,2 |
663,0 |
885,4 |
45,6 |
49,7 |
1981,2 |
792,9 |
1060,3 |
|
26 |
22,3 |
23,6 |
594,3 |
247,7 |
331,1 |
34,9 |
37,8 |
1153,8 |
484,4 |
647,0 |
41,6 |
44,5 |
1645,9 |
673,5 |
899,6 |
45,6 |
49,7 |
2028,9 |
806,8 |
1079,3 |
|
27 |
22,3 |
23,6 |
606,3 |
251,2 |
335,9 |
34,9 |
37,8 |
1177,7 |
491,4 |
656,5 |
41,6 |
44,5 |
1681,7 |
684,0 |
913,9 |
45,6 |
49,7 |
2076,6 |
820,8 |
1098,3 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 1",0 |
N х 2 х 1,0 |
N х 3 х 1,0 |
N х 4 х1,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,7 |
7,9 |
81,5 |
33,5 |
44,5 |
10,6 |
11,1 |
135,8 |
54,7 |
72,9 |
11,0 |
11,5 |
154,2 |
60,8 |
81,2 |
11,9 |
12,5 |
179,4 |
71,8 |
95,9 |
|
2 |
10,6 |
11,1 |
135,8 |
54,7 |
72,9 |
15,3 |
16,1 |
235,0 |
99,0 |
131,9 |
17,4 |
18,6 |
287,7 |
120,9 |
161,3 |
19,1 |
21,0 |
340,0 |
143,1 |
191,0 |
|
3 |
11,0 |
11,5 |
154,2 |
60,8 |
81,2 |
16,0 |
16,8 |
272,3 |
111,3 |
148,6 |
18,5 |
20,4 |
348,9 |
143,3 |
191,4 |
20,9 |
22,0 |
444,9 |
191,7 |
255,3 |
|
4 |
11,9 |
12,5 |
179,4 |
71,8 |
95,9 |
17,2 |
18,4 |
315,1 |
127,1 |
169,9 |
20,9 |
22,0 |
444,9 |
191,7 |
255,3 |
22,6 |
23,8 |
526,5 |
220,9 |
294,6 |
|
5 |
12,7 |
13,3 |
201,4 |
80,3 |
107,4 |
18,8 |
20,7 |
366,9 |
149,1 |
199,2 |
22,6 |
23,8 |
511,5 |
216,9 |
289,2 |
24,7 |
26,5 |
641,1 |
258,7 |
345,1 |
|
6 |
14,0 |
14,6 |
235,2 |
97,8 |
130,6 |
21,1 |
22,2 |
447,3 |
193,2 |
257,3 |
24,5 |
26,3 |
609,1 |
249,7 |
332,9 |
27,0 |
28,6 |
750,9 |
307,9 |
410,5 |
|
7 |
14,0 |
14,6 |
250,1 |
101,7 |
135,8 |
21,1 |
22,2 |
477,1 |
200,9 |
267,8 |
24,5 |
26,3 |
653,8 |
261,2 |
348,6 |
27,0 |
28,6 |
810,5 |
323,4 |
431,5 |
|
8 |
14,8 |
15,5 |
273,1 |
110,9 |
148,2 |
22,5 |
23,7 |
525,4 |
220,1 |
293,6 |
26,7 |
28,2 |
745,4 |
304,6 |
406,1 |
29,0 |
30,9 |
899,7 |
356,5 |
476,0 |
|
9 |
15,8 |
16,6 |
315,2 |
121,8 |
162,9 |
24,6 |
26,4 |
610,0 |
250,2 |
333,6 |
29,0 |
30,9 |
825,2 |
337,3 |
449,8 |
32,0 |
33,9 |
1024,2 |
413,9 |
552,1 |
|
10 |
16,6 |
17,5 |
338,7 |
131,0 |
175,2 |
26,4 |
27,9 |
681,9 |
286,8 |
382,0 |
30,9 |
33,0 |
908,7 |
373,5 |
498,0 |
33,9 |
36,2 |
1115,2 |
448,2 |
598,1 |
|
11 |
17,0 |
18,2 |
357,9 |
137,5 |
184,0 |
27,1 |
28,7 |
722,4 |
301,0 |
401,0 |
32,0 |
33,9 |
979,7 |
402,5 |
536,5 |
34,9 |
37,7 |
1190,6 |
473,1 |
631,6 |
|
12 |
17,0 |
18,2 |
372,8 |
141,4 |
189,3 |
27,1 |
28,7 |
752,2 |
308,7 |
411,5 |
32,0 |
33,9 |
1024,4 |
414,0 |
552,3 |
34,9 |
37,7 |
1250,2 |
488,5 |
652,6 |
|
13 |
18,0 |
18,9 |
402,2 |
154,8 |
207,2 |
28,3 |
30,2 |
800,6 |
327,6 |
436,8 |
33,5 |
35,8 |
1093,4 |
440,2 |
587,4 |
37,2 |
39,5 |
1382,8 |
554,9 |
740,1 |
|
14 |
18,0 |
18,9 |
417,1 |
158,7 |
212,4 |
28,3 |
30,2 |
830,4 |
335,3 |
447,3 |
33,5 |
35,8 |
1138,1 |
451,8 |
603,1 |
37,2 |
39,5 |
1442,4 |
570,3 |
761,1 |
|
15 |
18,7 |
20,6 |
440,7 |
167,9 |
224,8 |
29,9 |
31,9 |
892,9 |
364,0 |
485,4 |
35,4 |
38,0 |
1224,0 |
489,9 |
653,7 |
39,1 |
41,6 |
1534,9 |
605,8 |
808,6 |
|
16 |
18,7 |
20,6 |
455,6 |
171,8 |
230,1 |
29,9 |
31,9 |
922,7 |
371,8 |
496,0 |
35,4 |
38,0 |
1268,7 |
501,4 |
669,4 |
39,1 |
41,6 |
1594,6 |
621,2 |
829,6 |
|
17 |
20,4 |
21,5 |
513,1 |
207,0 |
276,3 |
31,3 |
33,4 |
974,6 |
392,8 |
524,0 |
37,6 |
39,9 |
1373,6 |
554,5 |
739,5 |
41,1 |
43,7 |
1719,1 |
657,4 |
877,9 |
|
18 |
20,4 |
21,5 |
528,0 |
210,8 |
281,5 |
31,3 |
33,4 |
1004,4 |
400,5 |
534,5 |
37,6 |
39,9 |
1418,3 |
566,1 |
755,2 |
41,1 |
43,7 |
1778,7 |
672,8 |
898,9 |
|
19 |
20,4 |
21,5 |
542,9 |
214,7 |
286,8 |
31,3 |
33,4 |
1034,3 |
408,2 |
545,1 |
37,6 |
39,9 |
1463,1 |
577,7 |
771,0 |
41,1 |
43,7 |
1838,3 |
688,3 |
920,0 |
|
20 |
21,2 |
22,4 |
568,3 |
225,2 |
300,8 |
33,0 |
35,0 |
1099,3 |
438,7 |
585,5 |
39,3 |
41,8 |
1538,1 |
607,7 |
811,1 |
43,0 |
45,7 |
1933,5 |
724,4 |
968,3 |
|
21 |
21,2 |
22,4 |
583,2 |
229,0 |
306,0 |
33,0 |
35,0 |
1129,1 |
446,4 |
596,0 |
39,3 |
41,8 |
1582,9 |
619,3 |
826,9 |
43,0 |
45,7 |
1993,1 |
739,9 |
989,3 |
|
22 |
23,1 |
24,6 |
642,4 |
248,3 |
331,7 |
36,5 |
39,2 |
1226,8 |
496,6 |
662,5 |
43,3 |
46,1 |
1731,1 |
674,0 |
899,6 |
47,5 |
51,5 |
2136,0 |
803,6 |
1074,1 |
|
23 |
23,1 |
24,6 |
657,3 |
252,1 |
337,0 |
36,5 |
39,2 |
1256,6 |
504,3 |
673,0 |
43,3 |
46,1 |
1775,8 |
685,6 |
915,3 |
47,5 |
51,5 |
2195,6 |
819,1 |
1095,1 |
|
24 |
23,1 |
24,6 |
672,2 |
256,0 |
342,2 |
36,5 |
39,2 |
1286,4 |
512,1 |
683,5 |
43,3 |
46,1 |
1820,5 |
697,2 |
931,1 |
47,5 |
51,5 |
2255,2 |
834,5 |
1116,1 |
|
25 |
23,5 |
25,0 |
692,6 |
263,1 |
351,8 |
37,6 |
39,9 |
1359,3 |
551,0 |
734,7 |
44,2 |
47,1 |
1881,1 |
718,0 |
959,1 |
49,4 |
52,6 |
2414,8 |
923,5 |
1232,9 |
|
26 |
23,5 |
25,0 |
707,5 |
267,0 |
357,1 |
37,6 |
39,9 |
1389,1 |
558,7 |
745,2 |
44,2 |
47,1 |
1925,8 |
729,6 |
974,8 |
49,4 |
52,6 |
2474,4 |
938,9 |
1253,9 |
|
27 |
23,5 |
25,0 |
722,4 |
270,9 |
362,3 |
37,6 |
39,9 |
1418,9 |
566,4 |
755,7 |
44,2 |
47,1 |
1970,5 |
741,1 |
990,6 |
49,4 |
52,6 |
2534,1 |
954,4 |
1275,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",2 |
N х 2 х 1,2 |
N х 3 х 1,2 |
N х 4 х 1,2 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,9 |
8,1 |
84,6 |
34,4 |
45,8 |
10,9 |
11,3 |
142,5 |
56,6 |
75,6 |
11,3 |
12,0 |
163,2 |
63,1 |
84,3 |
12,3 |
12,8 |
191,1 |
74,6 |
99,8 |
|
2 |
10,9 |
11,3 |
142,5 |
56,6 |
75,6 |
15,8 |
16,5 |
248,7 |
102,9 |
137,2 |
18,2 |
19,1 |
314,0 |
131,1 |
174,8 |
20,5 |
21,6 |
398,5 |
175,3 |
233,2 |
|
3 |
11,3 |
12,0 |
163,2 |
63,1 |
84,3 |
16,5 |
17,3 |
290,7 |
116,0 |
154,9 |
19,1 |
21,0 |
375,6 |
149,6 |
199,9 |
21,6 |
22,7 |
499,0 |
200,1 |
266,6 |
|
4 |
12,3 |
12,8 |
191,1 |
74,6 |
99,8 |
18,0 |
18,9 |
345,7 |
137,7 |
183,9 |
21,6 |
22,7 |
480,2 |
200,1 |
266,6 |
23,3 |
24,8 |
591,6 |
230,9 |
308,1 |
|
5 |
13,1 |
14,1 |
215,7 |
83,6 |
111,8 |
20,3 |
21,3 |
429,3 |
181,4 |
241,5 |
23,3 |
24,8 |
574,4 |
226,8 |
302,4 |
25,9 |
27,3 |
718,9 |
287,3 |
382,8 |
|
6 |
14,3 |
15,0 |
252,4 |
101,9 |
136,0 |
21,8 |
22,9 |
501,6 |
201,7 |
268,7 |
25,3 |
27,2 |
660,8 |
261,1 |
348,3 |
28,0 |
29,7 |
818,2 |
322,3 |
429,8 |
|
7 |
14,3 |
15,0 |
269,5 |
106,0 |
141,6 |
21,8 |
22,9 |
535,9 |
209,9 |
279,9 |
25,3 |
27,2 |
712,1 |
273,5 |
365,0 |
28,0 |
29,7 |
886,7 |
338,8 |
452,1 |
|
8 |
15,2 |
15,9 |
311,2 |
115,6 |
154,6 |
23,2 |
24,7 |
590,3 |
230,2 |
307,1 |
27,6 |
29,1 |
812,4 |
318,9 |
425,2 |
30,2 |
32,2 |
998,2 |
382,4 |
510,3 |
|
9 |
16,3 |
17,1 |
340,2 |
127,2 |
170,1 |
25,4 |
27,2 |
661,8 |
261,7 |
349,1 |
30,2 |
32,2 |
912,7 |
361,9 |
482,5 |
33,2 |
35,3 |
1122,5 |
433,9 |
579,0 |
|
10 |
17,2 |
18,2 |
366,4 |
136,9 |
183,1 |
27,3 |
28,8 |
739,9 |
300,0 |
399,6 |
32,3 |
34,1 |
1005,4 |
400,6 |
534,0 |
35,4 |
37,9 |
1238,0 |
480,3 |
640,8 |
|
11 |
17,6 |
18,7 |
388,0 |
143,8 |
192,4 |
28,1 |
29,8 |
785,4 |
314,9 |
419,7 |
33,2 |
35,3 |
1071,4 |
421,8 |
562,4 |
36,4 |
39,0 |
1323,4 |
507,0 |
676,6 |
|
12 |
17,6 |
18,7 |
405,1 |
147,9 |
198,0 |
28,1 |
29,8 |
819,6 |
323,2 |
430,9 |
33,2 |
35,3 |
1122,7 |
434,1 |
579,2 |
36,4 |
39,0 |
1391,9 |
523,4 |
698,9 |
|
13 |
18,5 |
20,3 |
437,3 |
161,9 |
216,8 |
29,6 |
31,2 |
885,1 |
351,5 |
468,6 |
34,7 |
37,4 |
1199,6 |
461,7 |
616,1 |
38,6 |
40,9 |
1551,1 |
582,3 |
776,8 |
|
14 |
18,5 |
20,3 |
454,4 |
166,1 |
222,3 |
29,6 |
31,2 |
919,3 |
359,7 |
479,7 |
34,7 |
37,4 |
1251,0 |
474,0 |
632,9 |
38,6 |
40,9 |
1619,5 |
598,7 |
799,2 |
|
15 |
20,2 |
21,2 |
513,9 |
201,3 |
268,6 |
31,0 |
33,0 |
976,0 |
381,4 |
508,7 |
37,1 |
39,3 |
1376,3 |
537,8 |
717,0 |
40,6 |
43,0 |
1723,9 |
636,1 |
849,2 |
|
16 |
20,2 |
21,2 |
531,0 |
205,4 |
274,2 |
31,0 |
33,0 |
1010,2 |
389,6 |
519,9 |
37,1 |
39,3 |
1427,7 |
550,2 |
733,8 |
40,6 |
43,0 |
1792,4 |
652,5 |
871,6 |
|
17 |
21,1 |
22,1 |
559,1 |
216,4 |
289,0 |
32,7 |
34,6 |
1080,7 |
421,2 |
561,7 |
39,0 |
41,3 |
1540,2 |
581,8 |
776,1 |
42,6 |
45,2 |
1898,1 |
690,7 |
922,6 |
|
18 |
21,1 |
22,1 |
576,3 |
220,6 |
294,5 |
32,7 |
34,6 |
1114,9 |
429,4 |
572,9 |
39,0 |
41,3 |
1591,6 |
594,2 |
792,8 |
42,6 |
45,2 |
1966,6 |
707,1 |
944,9 |
|
19 |
21,1 |
22,1 |
593,4 |
224,7 |
300,1 |
32,7 |
34,6 |
1149,1 |
437,6 |
584,1 |
39,0 |
41,3 |
1642,9 |
606,5 |
809,6 |
42,6 |
45,2 |
2035,1 |
723,5 |
967,3 |
|
20 |
21,9 |
23,0 |
640,5 |
235,7 |
314,9 |
34,2 |
36,4 |
1207,3 |
460,2 |
614,3 |
40,8 |
43,2 |
1727,4 |
638,2 |
851,9 |
44,6 |
47,4 |
2140,9 |
761,7 |
1018,3 |
|
21 |
21,9 |
23,0 |
657,6 |
239,8 |
320,5 |
34,2 |
36,4 |
1241,5 |
468,4 |
625,4 |
40,8 |
43,2 |
1778,8 |
650,5 |
868,7 |
44,6 |
47,4 |
2209,3 |
778,1 |
1040,6 |
|
22 |
23,9 |
25,4 |
701,7 |
260,0 |
347,5 |
38,3 |
40,5 |
1407,5 |
545,6 |
727,1 |
45,0 |
47,8 |
1907,8 |
708,0 |
945,1 |
50,3 |
53,4 |
2448,8 |
909,5 |
1213,5 |
|
23 |
23,9 |
25,4 |
718,9 |
264,1 |
353,1 |
38,3 |
40,5 |
1441,8 |
553,8 |
738,2 |
45,0 |
47,8 |
1959,1 |
720,3 |
961,9 |
50,3 |
53,4 |
2517,3 |
925,9 |
1235,8 |
|
24 |
23,9 |
25,4 |
736,0 |
268,2 |
358,6 |
38,3 |
40,5 |
1476,0 |
562,0 |
749,4 |
45,0 |
47,8 |
2010,5 |
732,6 |
978,6 |
50,3 |
53,4 |
2585,7 |
942,3 |
1258,1 |
|
25 |
24,5 |
26,3 |
768,6 |
282,7 |
377,9 |
39,0 |
41,3 |
1523,7 |
578,1 |
771,0 |
45,9 |
49,6 |
2078,5 |
754,6 |
1008,2 |
51,3 |
54,5 |
2674,7 |
970,9 |
1296,5 |
|
26 |
24,5 |
26,3 |
785,7 |
286,8 |
383,5 |
39,0 |
41,3 |
1558,0 |
586,3 |
782,2 |
45,9 |
49,6 |
2129,9 |
766,9 |
1024,9 |
51,3 |
54,5 |
2743,2 |
987,3 |
1318,9 |
|
27 |
24,5 |
26,3 |
802,8 |
291,0 |
389,0 |
39,0 |
41,3 |
1592,2 |
594,5 |
793,3 |
45,9 |
49,6 |
2181,2 |
779,3 |
1041,7 |
51,3 |
54,5 |
2811,6 |
1003,8 |
1341,2 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",5 |
N х 2 х 1,5 |
N х 3 х 1,5 |
N х 4 х 1,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,0 |
8,2 |
88,7 |
35,6 |
47,4 |
11,2 |
11,6 |
151,2 |
59,1 |
78,8 |
11,7 |
12,3 |
175,1 |
66,0 |
88,2 |
12,6 |
13,2 |
206,5 |
78,2 |
104,5 |
|
2 |
11,2 |
11,6 |
151,2 |
59,1 |
78,8 |
16,3 |
17,1 |
266,5 |
107,9 |
143,9 |
18,9 |
20,7 |
339,6 |
137,7 |
183,7 |
21,3 |
22,4 |
432,4 |
184,2 |
245,0 |
|
3 |
11,7 |
12,3 |
175,1 |
66,0 |
88,2 |
17,1 |
18,1 |
315,1 |
121,9 |
162,8 |
20,7 |
21,7 |
444,8 |
183,8 |
244,6 |
22,4 |
23,5 |
546,0 |
210,6 |
280,7 |
|
4 |
12,6 |
13,2 |
206,5 |
78,2 |
104,5 |
18,7 |
20,4 |
377,0 |
144,8 |
193,5 |
22,4 |
23,5 |
546,0 |
210,6 |
280,7 |
24,5 |
26,2 |
661,7 |
250,5 |
334,0 |
|
5 |
13,9 |
14,5 |
246,0 |
96,6 |
128,9 |
21,0 |
22,1 |
487,4 |
190,7 |
253,9 |
24,5 |
26,2 |
641,5 |
246,0 |
327,9 |
27,0 |
28,4 |
794,2 |
303,1 |
403,9 |
|
6 |
14,8 |
15,5 |
291,0 |
106,9 |
142,8 |
22,6 |
23,7 |
548,8 |
212,3 |
282,9 |
26,8 |
28,2 |
751,4 |
292,7 |
389,8 |
29,1 |
30,9 |
907,2 |
340,4 |
453,9 |
|
7 |
14,8 |
15,5 |
311,1 |
111,3 |
148,8 |
22,6 |
23,7 |
589,0 |
221,1 |
294,9 |
26,8 |
28,2 |
811,7 |
305,9 |
407,9 |
29,1 |
30,9 |
987,6 |
358,0 |
477,9 |
|
8 |
15,7 |
16,4 |
340,6 |
121,6 |
162,6 |
24,2 |
26,1 |
650,6 |
242,7 |
323,9 |
28,7 |
30,5 |
901,1 |
336,7 |
449,1 |
31,5 |
33,4 |
1113,3 |
404,3 |
539,7 |
|
9 |
16,9 |
17,7 |
373,3 |
133,9 |
179,1 |
26,9 |
28,3 |
752,5 |
293,4 |
390,7 |
31,5 |
33,4 |
1013,0 |
382,3 |
509,8 |
34,6 |
37,2 |
1252,7 |
459,0 |
612,5 |
|
10 |
18,0 |
18,9 |
409,9 |
149,2 |
199,5 |
28,5 |
30,2 |
816,5 |
316,4 |
421,6 |
33,7 |
35,7 |
1116,9 |
423,3 |
564,4 |
37,4 |
39,5 |
1413,8 |
532,2 |
709,3 |
|
11 |
18,5 |
20,2 |
435,0 |
156,7 |
209,6 |
29,5 |
31,0 |
880,2 |
340,8 |
454,1 |
34,6 |
37,2 |
1192,7 |
445,9 |
594,7 |
38,5 |
40,6 |
1542,0 |
561,3 |
748,4 |
|
12 |
18,5 |
20,2 |
455,1 |
161,1 |
215,6 |
29,5 |
31,0 |
920,4 |
349,7 |
466,1 |
34,6 |
37,2 |
1252,9 |
459,2 |
612,7 |
38,5 |
40,6 |
1622,3 |
579,0 |
772,4 |
|
13 |
20,1 |
21,1 |
516,9 |
196,2 |
261,7 |
30,8 |
32,7 |
981,8 |
371,3 |
495,0 |
36,5 |
39,0 |
1354,7 |
499,1 |
665,8 |
40,3 |
42,6 |
1736,7 |
616,5 |
822,7 |
|
14 |
20,1 |
21,1 |
537,0 |
200,7 |
267,8 |
30,8 |
32,7 |
1022,0 |
380,1 |
507,0 |
36,5 |
39,0 |
1414,9 |
512,3 |
683,8 |
40,3 |
42,6 |
1817,1 |
634,2 |
846,7 |
|
15 |
21,0 |
22,0 |
568,3 |
212,1 |
283,1 |
32,5 |
34,3 |
1098,8 |
412,5 |
550,0 |
38,8 |
41,0 |
1567,7 |
569,0 |
758,8 |
42,4 |
44,9 |
1935,5 |
674,0 |
900,0 |
|
16 |
21,0 |
22,0 |
588,4 |
216,6 |
289,1 |
32,5 |
34,3 |
1139,0 |
421,3 |
562,0 |
38,8 |
41,0 |
1628,0 |
582,3 |
776,8 |
42,4 |
44,9 |
2015,8 |
691,7 |
924,1 |
|
17 |
21,9 |
22,9 |
639,1 |
228,3 |
304,8 |
34,1 |
36,2 |
1204,4 |
445,3 |
594,1 |
40,7 |
43,0 |
1723,3 |
616,0 |
821,8 |
44,6 |
47,2 |
2135,6 |
732,3 |
978,4 |
|
18 |
21,9 |
22,9 |
659,2 |
232,7 |
310,8 |
34,1 |
36,2 |
1244,6 |
454,2 |
606,1 |
40,7 |
43,0 |
1783,5 |
629,2 |
839,8 |
44,6 |
47,2 |
2216,0 |
750,0 |
1002,4 |
|
19 |
21,9 |
22,9 |
679,3 |
237,1 |
316,8 |
34,1 |
36,2 |
1284,8 |
463,0 |
618,1 |
40,7 |
43,0 |
1843,8 |
642,5 |
857,9 |
44,6 |
47,2 |
2296,3 |
767,6 |
1026,4 |
|
20 |
22,8 |
23,9 |
711,6 |
248,8 |
332,5 |
35,9 |
38,3 |
1364,5 |
497,3 |
663,7 |
42,6 |
45,1 |
1939,2 |
676,2 |
902,9 |
46,7 |
50,3 |
2416,2 |
808,2 |
1080,7 |
|
21 |
22,8 |
23,9 |
731,6 |
253,2 |
338,5 |
35,9 |
38,3 |
1404,7 |
506,2 |
675,7 |
42,6 |
45,1 |
1999,4 |
689,4 |
920,9 |
46,7 |
50,3 |
2496,5 |
825,9 |
1104,7 |
|
22 |
25,1 |
26,8 |
790,3 |
281,8 |
376,5 |
40,0 |
42,2 |
1569,1 |
577,2 |
769,3 |
47,1 |
50,7 |
2141,9 |
750,4 |
1002,0 |
52,6 |
55,7 |
2756,9 |
964,4 |
1287,0 |
|
23 |
25,1 |
26,8 |
810,4 |
286,2 |
382,5 |
40,0 |
42,2 |
1609,2 |
586,0 |
781,3 |
47,1 |
50,7 |
2202,2 |
763,7 |
1020,0 |
52,6 |
55,7 |
2837,3 |
982,0 |
1311,0 |
|
24 |
25,1 |
26,8 |
830,5 |
290,6 |
388,5 |
40,0 |
42,2 |
1649,4 |
594,8 |
793,4 |
47,1 |
50,7 |
2262,5 |
776,9 |
1038,0 |
52,6 |
55,7 |
2917,6 |
999,7 |
1335,0 |
|
25 |
25,9 |
27,3 |
878,5 |
315,4 |
421,1 |
40,7 |
43,1 |
1703,9 |
612,0 |
816,4 |
48,9 |
51,8 |
2421,7 |
863,0 |
1150,9 |
53,7 |
56,9 |
3019,6 |
1030,2 |
1376,0 |
|
26 |
25,9 |
27,3 |
898,6 |
319,9 |
427,1 |
40,7 |
43,1 |
1744,0 |
620,8 |
828,4 |
48,9 |
51,8 |
2482,0 |
876,2 |
1168,9 |
53,7 |
56,9 |
3100,0 |
1047,9 |
1400,0 |
|
27 |
25,9 |
27,3 |
918,7 |
324,3 |
433,1 |
40,7 |
43,1 |
1784,2 |
629,6 |
840,4 |
48,9 |
51,8 |
2542,3 |
889,5 |
1186,9 |
53,7 |
56,9 |
3180,3 |
1065,5 |
1424,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 2,5 |
N х 2 х 2,5 |
N х 3 х 2,5 |
N х 4 х 2,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,7 |
8,9 |
105,7 |
41,3 |
55,1 |
12,8 |
13,3 |
192,1 |
74,5 |
99,5 |
13,8 |
14,3 |
240,6 |
93,1 |
124,1 |
14,8 |
15,3 |
298,2 |
105,8 |
141,3 |
|
2 |
12,8 |
13,3 |
192,1 |
74,5 |
99,5 |
19,0 |
20,6 |
348,4 |
137,5 |
183,5 |
22,8 |
23,7 |
503,1 |
199,6 |
265,6 |
24,9 |
26,4 |
603,5 |
235,3 |
313,2 |
|
3 |
13,8 |
14,3 |
240,6 |
93,1 |
124,1 |
20,8 |
21,6 |
457,8 |
183,4 |
244,2 |
24,0 |
25,2 |
615,7 |
228,7 |
304,9 |
26,7 |
27,8 |
773,1 |
289,5 |
385,5 |
|
4 |
14,8 |
15,3 |
298,2 |
105,8 |
141,3 |
22,5 |
23,4 |
563,2 |
210,1 |
279,9 |
26,7 |
27,8 |
773,1 |
289,5 |
385,5 |
29,0 |
30,5 |
936,7 |
336,3 |
448,5 |
|
5 |
15,8 |
16,4 |
341,6 |
119,3 |
159,5 |
24,6 |
26,0 |
662,8 |
245,2 |
326,8 |
29,0 |
30,4 |
904,4 |
329,8 |
439,6 |
32,0 |
33,4 |
1129,7 |
403,9 |
538,6 |
|
6 |
16,9 |
17,6 |
385,5 |
133,1 |
178,0 |
26,9 |
28,1 |
777,0 |
291,8 |
388,5 |
31,8 |
33,2 |
1062,1 |
389,0 |
518,3 |
34,6 |
36,4 |
1301,2 |
455,6 |
607,9 |
|
7 |
16,9 |
17,6 |
417,6 |
139,5 |
186,8 |
26,9 |
28,1 |
841,2 |
304,7 |
406,1 |
31,8 |
33,2 |
1158,5 |
408,3 |
544,6 |
34,6 |
36,4 |
1429,7 |
481,5 |
643,0 |
|
8 |
18,3 |
19,0 |
468,6 |
158,3 |
211,9 |
28,9 |
30,3 |
934,8 |
335,2 |
447,0 |
34,1 |
35,9 |
1293,2 |
450,8 |
601,5 |
37,9 |
39,7 |
1676,6 |
568,3 |
758,1 |
|
9 |
20,6 |
21,4 |
551,1 |
200,9 |
268,0 |
31,9 |
33,3 |
1063,6 |
389,9 |
519,5 |
38,0 |
39,7 |
1516,1 |
536,1 |
714,3 |
41,5 |
43,4 |
1869,8 |
632,0 |
843,2 |
|
10 |
21,7 |
22,6 |
616,5 |
216,4 |
288,8 |
33,8 |
35,5 |
1159,0 |
421,5 |
561,9 |
40,3 |
42,2 |
1655,7 |
580,8 |
774,1 |
44,1 |
46,2 |
2047,0 |
686,1 |
915,8 |
|
11 |
22,2 |
23,1 |
656,1 |
227,4 |
303,6 |
34,8 |
36,5 |
1238,9 |
443,8 |
591,9 |
41,5 |
43,4 |
1773,8 |
612,8 |
817,1 |
45,5 |
47,6 |
2199,9 |
726,2 |
969,7 |
|
12 |
22,2 |
23,1 |
688,3 |
233,9 |
312,3 |
34,8 |
36,5 |
1303,2 |
456,8 |
609,4 |
41,5 |
43,4 |
1870,1 |
632,2 |
843,5 |
45,5 |
47,6 |
2328,3 |
752,0 |
1004,8 |
|
13 |
23,2 |
24,1 |
733,5 |
248,2 |
331,5 |
36,6 |
38,7 |
1409,1 |
496,5 |
662,3 |
43,6 |
45,6 |
2004,1 |
673,5 |
898,8 |
47,8 |
50,9 |
2499,2 |
802,4 |
1072,4 |
|
14 |
23,2 |
24,1 |
765,6 |
254,6 |
340,3 |
36,6 |
38,7 |
1473,4 |
509,4 |
679,9 |
43,6 |
45,6 |
2100,5 |
692,9 |
925,2 |
47,8 |
50,9 |
2627,7 |
828,3 |
1107,6 |
|
15 |
24,5 |
25,9 |
822,1 |
276,7 |
369,7 |
38,9 |
40,7 |
1630,5 |
566,1 |
754,6 |
45,9 |
48,9 |
2239,0 |
736,7 |
983,8 |
51,2 |
53,7 |
2888,7 |
947,1 |
1264,1 |
|
16 |
24,5 |
25,9 |
854,2 |
283,2 |
378,5 |
38,9 |
40,7 |
1694,8 |
579,0 |
772,2 |
45,9 |
48,9 |
2335,3 |
756,1 |
1010,2 |
51,2 |
53,7 |
3017,2 |
972,9 |
1299,3 |
|
17 |
26,0 |
27,1 |
923,7 |
315,7 |
421,4 |
40,9 |
42,8 |
1794,3 |
612,5 |
817,0 |
49,1 |
51,4 |
2557,0 |
863,5 |
1151,6 |
53,9 |
56,5 |
3199,2 |
1030,5 |
1376,3 |
|
18 |
26,0 |
27,1 |
955,8 |
322,1 |
430,1 |
40,9 |
42,8 |
1858,5 |
625,4 |
834,6 |
49,1 |
51,4 |
2653,3 |
882,9 |
1178,0 |
53,9 |
56,5 |
3327,7 |
1056,4 |
1411,5 |
|
19 |
26,0 |
27,1 |
987,9 |
328,6 |
438,9 |
40,9 |
42,8 |
1922,8 |
638,3 |
852,1 |
49,1 |
51,4 |
2749,7 |
902,3 |
1204,3 |
53,9 |
56,5 |
3456,2 |
1082,2 |
1446,6 |
|
20 |
27,1 |
28,3 |
1036,7 |
345,1 |
461,0 |
42,8 |
44,8 |
2022,3 |
671,8 |
896,9 |
51,5 |
53,9 |
2893,8 |
950,0 |
1268,1 |
56,5 |
59,3 |
3638,3 |
1139,8 |
1523,6 |
|
21 |
27,1 |
28,3 |
1068,8 |
351,6 |
469,8 |
42,8 |
44,8 |
2086,6 |
684,8 |
914,5 |
51,5 |
53,9 |
2990,1 |
969,4 |
1294,4 |
56,5 |
59,3 |
3766,8 |
1165,7 |
1558,8 |
|
22 |
29,9 |
31,2 |
1152,0 |
390,1 |
520,9 |
47,3 |
50,4 |
2233,6 |
745,7 |
995,5 |
57,0 |
60,6 |
3198,0 |
1055,0 |
1408,0 |
63,6 |
66,7 |
4126,6 |
1347,2 |
1797,7 |
|
23 |
29,9 |
31,2 |
1184,1 |
396,6 |
529,7 |
47,3 |
50,4 |
2297,8 |
758,6 |
1013,1 |
57,0 |
60,6 |
3294,4 |
1074,3 |
1434,4 |
63,6 |
66,7 |
4255,1 |
1373,1 |
1832,9 |
|
24 |
29,9 |
31,2 |
1216,2 |
403,0 |
538,5 |
47,3 |
50,4 |
2362,0 |
771,5 |
1030,6 |
57,0 |
60,6 |
3390,8 |
1093,7 |
1460,7 |
63,6 |
66,7 |
4383,5 |
1398,9 |
1868,0 |
|
25 |
30,5 |
32,0 |
1257,0 |
414,7 |
554,1 |
49,1 |
51,5 |
2525,8 |
857,6 |
1143,5 |
58,2 |
61,9 |
3511,1 |
1127,3 |
1505,8 |
64,9 |
68,1 |
4541,1 |
1442,3 |
1926,3 |
|
26 |
30,5 |
32,0 |
1289,1 |
421,1 |
562,9 |
49,1 |
51,5 |
2590,0 |
870,6 |
1161,1 |
58,2 |
61,9 |
3607,4 |
1146,7 |
1532,1 |
64,9 |
68,1 |
4669,6 |
1468,2 |
1961,5 |
|
27 |
30,5 |
32,0 |
1321,2 |
427,6 |
571,7 |
49,1 |
51,5 |
2654,3 |
883,5 |
1178,7 |
58,2 |
61,9 |
3703,8 |
1166,1 |
1558,5 |
64,9 |
68,1 |
4798,1 |
1494,0 |
1996,6 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВБлВГ (без показателя, нг(А), нг(А)-LS); КПМПБлПГнг(А)-HF; КПМСБлВГнг(А)-FRLS; КПМСБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 4,0 |
N х 2 х 4,0 |
N х 3 х 4,0 |
N х 4 х 4,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
9,3 |
9,7 |
125,5 |
45,7 |
61,0 |
14,4 |
14,9 |
262,2 |
93,2 |
124,2 |
15,1 |
15,5 |
316,9 |
105,2 |
140,4 |
16,2 |
16,7 |
376,7 |
120,2 |
160,7 |
|
2 |
14,4 |
14,9 |
262,2 |
93,2 |
124,2 |
21,9 |
22,6 |
490,1 |
184,4 |
245,2 |
25,9 |
26,9 |
664,7 |
251,7 |
334,4 |
28,2 |
29,4 |
794,3 |
287,4 |
382,2 |
|
3 |
15,1 |
15,5 |
316,9 |
105,2 |
140,4 |
23,0 |
23,8 |
601,4 |
209,1 |
278,5 |
27,3 |
28,3 |
829,5 |
287,5 |
382,6 |
29,9 |
31,0 |
1021,7 |
341,0 |
454,1 |
|
4 |
16,2 |
16,7 |
376,7 |
120,2 |
160,7 |
25,2 |
26,5 |
734,1 |
247,6 |
329,9 |
29,9 |
31,0 |
1021,7 |
341,0 |
454,1 |
32,8 |
34,0 |
1268,7 |
406,6 |
541,9 |
|
5 |
17,4 |
18,2 |
437,9 |
136,1 |
182,1 |
27,8 |
28,8 |
884,2 |
299,2 |
398,4 |
32,8 |
34,0 |
1220,5 |
398,7 |
531,2 |
36,0 |
37,8 |
1523,3 |
476,9 |
635,8 |
|
6 |
18,9 |
20,4 |
507,0 |
157,6 |
210,7 |
30,2 |
31,3 |
1026,3 |
343,8 |
457,8 |
35,7 |
37,6 |
1423,3 |
458,9 |
611,5 |
39,5 |
41,1 |
1829,5 |
564,1 |
751,7 |
|
7 |
18,9 |
20,4 |
555,0 |
165,3 |
221,3 |
30,2 |
31,3 |
1122,3 |
359,2 |
478,9 |
35,7 |
37,6 |
1567,3 |
482,2 |
643,1 |
39,5 |
41,1 |
2021,5 |
595,1 |
793,9 |
|
8 |
21,0 |
21,7 |
652,1 |
208,5 |
278,1 |
32,7 |
33,9 |
1266,5 |
405,2 |
540,1 |
38,9 |
40,5 |
1819,0 |
557,9 |
743,6 |
42,6 |
44,3 |
2269,9 |
658,9 |
879,4 |
|
9 |
22,7 |
23,5 |
741,8 |
230,2 |
307,2 |
35,9 |
37,7 |
1425,0 |
460,0 |
612,9 |
42,6 |
44,3 |
2030,0 |
620,2 |
826,8 |
46,7 |
49,5 |
2537,4 |
733,7 |
979,4 |
|
10 |
24,0 |
25,1 |
807,4 |
248,4 |
331,6 |
38,5 |
40,0 |
1619,5 |
522,6 |
695,8 |
45,3 |
47,2 |
2224,5 |
672,8 |
897,1 |
50,6 |
52,7 |
2870,4 |
862,3 |
1149,1 |
|
11 |
24,9 |
26,2 |
874,1 |
268,4 |
358,3 |
39,6 |
41,2 |
1736,0 |
550,0 |
732,6 |
46,7 |
49,5 |
2393,8 |
710,7 |
948,1 |
52,2 |
54,3 |
3093,5 |
911,7 |
1215,5 |
|
12 |
24,9 |
26,2 |
922,1 |
276,2 |
368,8 |
39,6 |
41,2 |
1832,0 |
565,5 |
753,7 |
46,7 |
49,5 |
2537,8 |
733,9 |
979,7 |
52,2 |
54,3 |
3285,6 |
942,7 |
1257,7 |
|
13 |
26,4 |
27,4 |
1007,9 |
310,2 |
413,8 |
41,6 |
43,2 |
1963,5 |
601,7 |
802,0 |
49,9 |
52,0 |
2808,8 |
846,5 |
1128,0 |
54,8 |
57,1 |
3531,4 |
1005,6 |
1341,9 |
|
14 |
26,4 |
27,4 |
1055,9 |
317,9 |
424,3 |
41,6 |
43,2 |
2059,5 |
617,2 |
823,1 |
49,9 |
52,0 |
2952,9 |
869,7 |
1159,6 |
54,8 |
57,1 |
3723,5 |
1036,6 |
1384,1 |
|
15 |
27,6 |
28,7 |
1122,6 |
337,0 |
449,8 |
43,7 |
45,5 |
2195,1 |
655,7 |
874,6 |
52,6 |
54,8 |
3150,4 |
924,7 |
1233,0 |
57,8 |
61,1 |
3975,6 |
1103,1 |
1473,1 |
|
16 |
27,6 |
28,7 |
1170,7 |
344,7 |
460,3 |
43,7 |
45,5 |
2291,2 |
671,2 |
895,7 |
52,6 |
54,8 |
3294,4 |
947,9 |
1264,6 |
57,8 |
61,1 |
4167,7 |
1134,1 |
1515,3 |
|
17 |
28,9 |
30,2 |
1238,1 |
364,1 |
486,3 |
46,0 |
47,9 |
2428,3 |
710,6 |
948,3 |
55,3 |
57,7 |
3493,9 |
1004,0 |
1339,6 |
61,7 |
64,3 |
4524,9 |
1281,1 |
1708,9 |
|
18 |
28,9 |
30,2 |
1286,2 |
371,9 |
496,9 |
46,0 |
47,9 |
2524,3 |
726,1 |
969,4 |
55,3 |
57,7 |
3637,9 |
1027,3 |
1371,2 |
61,7 |
64,3 |
4717,0 |
1312,1 |
1751,0 |
|
19 |
28,9 |
30,2 |
1334,2 |
379,6 |
507,4 |
46,0 |
47,9 |
2620,4 |
741,6 |
990,4 |
55,3 |
57,7 |
3782,0 |
1050,5 |
1402,8 |
61,7 |
64,3 |
4909,1 |
1343,1 |
1793,2 |
|
20 |
30,4 |
31,8 |
1413,8 |
407,8 |
544,7 |
49,1 |
51,1 |
2839,2 |
843,7 |
1124,6 |
58,1 |
61,4 |
3981,5 |
1106,6 |
1477,7 |
64,8 |
67,6 |
5168,6 |
1414,9 |
1889,0 |
|
21 |
30,4 |
31,8 |
1461,8 |
415,5 |
555,3 |
49,1 |
51,1 |
2935,2 |
859,2 |
1145,7 |
58,1 |
61,4 |
4125,5 |
1129,9 |
1509,3 |
64,8 |
67,6 |
5360,7 |
1445,9 |
1931,2 |
|
22 |
33,6 |
34,9 |
1570,1 |
461,0 |
615,6 |
54,3 |
56,5 |
3136,3 |
937,1 |
1249,0 |
65,4 |
68,1 |
4508,2 |
1313,5 |
1751,0 |
72,9 |
76,0 |
5831,9 |
1665,5 |
2220,2 |
|
23 |
33,6 |
34,9 |
1618,1 |
468,8 |
626,1 |
54,3 |
56,5 |
3232,3 |
952,6 |
1270,1 |
65,4 |
68,1 |
4652,2 |
1336,8 |
1782,6 |
72,9 |
76,0 |
6024,0 |
1696,5 |
2262,4 |
|
24 |
33,6 |
34,9 |
1666,1 |
476,5 |
636,7 |
54,3 |
56,5 |
3328,3 |
968,1 |
1291,2 |
65,4 |
68,1 |
4796,3 |
1360,0 |
1814,2 |
72,9 |
76,0 |
6216,1 |
1727,5 |
2304,5 |
|
25 |
34,3 |
35,8 |
1724,5 |
490,5 |
655,4 |
55,4 |
57,7 |
3446,9 |
996,9 |
1329,9 |
66,7 |
69,6 |
4970,5 |
1401,5 |
1869,7 |
74,4 |
77,6 |
6444,5 |
1780,9 |
2376,1 |
|
26 |
34,3 |
35,8 |
1772,5 |
498,2 |
666,0 |
55,4 |
57,7 |
3543,0 |
1012,4 |
1350,9 |
66,7 |
69,6 |
5114,5 |
1424,7 |
1901,3 |
74,4 |
77,6 |
6636,6 |
1811,9 |
2418,2 |
|
27 |
34,3 |
35,8 |
1820,5 |
506,0 |
676,5 |
55,4 |
57,7 |
3639,0 |
1027,9 |
1372,0 |
66,7 |
69,6 |
5258,6 |
1448,0 |
1933,0 |
74,4 |
77,6 |
6828,7 |
1842,9 |
2460,4 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Купить КПМСБлВГнг(А)-FRLS в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
