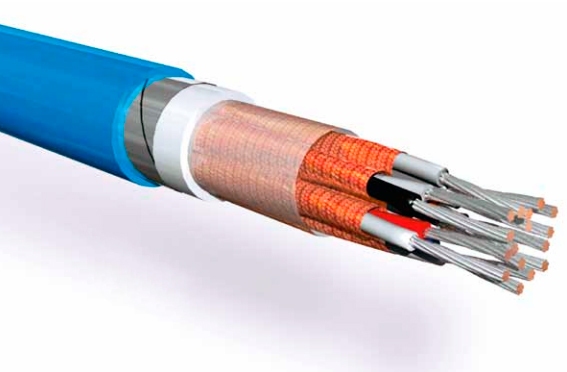

КПМСЭИБлВГнг(А)-FRLS
Производитель —
Оценка (средняя 0)
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с индивидуально экранированными элементами (экран в виде оплетки...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПМСЭИБлВГнг(А)-FRLS
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с индивидуально экранированными элементами (экран в виде оплетки или обмотки из медных проволок), с броней из стальных оцинко- ванных лент, с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполнителями (в соответствии с требованиями п.9.3.1 ГОСТ IEC 60079-14-2011 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок»)
Технические параметры
Номинальное сечение токопроводящих жил кабелей, мм2:
0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.
Число жил, пар, троек, четверок: 1-65.
Модификации
– кабель КПМВЭИБлВГ – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.
– кабель КПМВЭИБлВГнг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМВЭИБлВГнг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМПЭИБлПГнг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.
– кабель КПМСЭИБлВГнг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.
– кабель КПМСЭИБлПГнг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.
Примечания
– с однопроволочными токопроводящими жилами (без буквы Г);
– с токопроводящими жилами из медных проволок добавляется индекс «м»;
– с экранами из фольгированного композиционного материала (металлической поверхностью внутрь) с дренажным проводником под экранами добавляется индекс «ф»;
– с экранами из медных луженых проволок добавляется индекс «л»;
– с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого – экран в виде оплетки из медных или медных луженых проволок добавляется индекс «фм» или «фл»;
– с водоблокирующими элементами добавляется индекс «в»;
– с оболочками поверх индивидуально-экранированных элементов добавляется индекс «п»;
– в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»); – в теплостойком исполнении добавляется индекс «т».
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20ºС соответствует ГОСТ 22483-2012. Электрическое сопротивление изоляции при нормальных климатических условиях, пересчитанное на 1 км длины, МОм, не менее:
– кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» –100;
– остальные – 10.
Испытательное переменное напряжение при приемке и поставке:
– между жилами – 2500 В;
– между жилами и экранами – 2000 В.
Повышенная температура эксплуатации, ºС:
– кабели в теплостойком исполнении – до 125;
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF» – до 110;
– кабели остальных марок – до 80.
Пониженная температура эксплуатации, ºС:
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ – до минус 60;
– кабели остальных марок – до минус 50.
Монтаж без предварительного нагрева допускается производить при температу- ре, ºС:
– не ниже минус 20 – для кабелей с индексом «нг(А)-LS»;
– не ниже минус 30 – для остальных кабелей.
Значение показателя огнестойкости – не менее 180 мин.
Повышенная влажность воздуха до 98% при температуре 35ºС.
Стойкость к воздействию воды при температуре (20±5)ºС.
Стойкость к продольному распространению воды (в исполнении «в»).
Стойкость к воздействию солнечного излучения.
Маслобензостойкость.
Стойкость к воздействию плесневых грибов.
Стойкость к дезактивирующим растворам. Сейсмостойкость.
Стойкость к монтажным изгибам.
Срок службы – не менее 35 лет.
ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Кабель КПМВЭИБлВГнг(А)-LS 5х2х1,0 ТУ 16.К18-114-2012
Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, с пятью индивидуально экранированными парами (экран в виде оплетки или обмотки из медных проволок), с броней из стальных оцинкованных лент, с круглым поперечным сечением и подложкой под броней, полученной методом экструзии, с негигроскопичными заполнителями.
Кабель КПМПЭИБлПм-внг(А)-HF 5х0,75 ТУ 16.К18-114-2012
Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с пятью индивидуально экранированными жилами (экран в виде оплетки или обмотки из медных проволок), с водоблокирующими элементами, с броней из стальных оцинкованных лент, с круглым поперечным сечением и подложкой под броней, полученной методом экструзии, с негигроскопичными заполнителями. Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной прокладке (без обозначения показателя пожарной опасности).
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,35 |
N х 2 х 0,35 |
N х 3 х 0,35 |
N х 4 х 0,35 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,6 |
7,9 |
78,6 |
31,6 |
41,8 |
9,8 |
10,3 |
107,7 |
47,3 |
62,9 |
10,1 |
10,6 |
133,2 |
51,2 |
68,2 |
10,6 |
11,1 |
144,3 |
56,4 |
75,2 |
|
2 |
10,4 |
10,8 |
129,0 |
50,6 |
67,3 |
15,0 |
15,8 |
218,0 |
91,5 |
121,6 |
15,5 |
16,5 |
241,1 |
100,0 |
133,0 |
16,6 |
17,6 |
265,6 |
111,3 |
148,3 |
|
3 |
10,8 |
11,2 |
144,3 |
55,1 |
73,4 |
15,6 |
16,6 |
247,4 |
100,6 |
134,2 |
16,3 |
17,3 |
279,5 |
111,5 |
149,0 |
17,4 |
18,7 |
311,7 |
125,6 |
168,0 |
|
4 |
11,4 |
12,2 |
162,0 |
61,1 |
81,8 |
16,8 |
17,9 |
282,2 |
112,9 |
151,1 |
17,5 |
18,9 |
323,7 |
126,6 |
169,6 |
19,0 |
21,1 |
372,0 |
149,5 |
200,3 |
|
5 |
12,4 |
13,0 |
185,3 |
71,1 |
95,2 |
18,3 |
19,5 |
326,2 |
131,6 |
176,3 |
19,1 |
21,3 |
377,4 |
148,4 |
199,0 |
21,4 |
22,8 |
462,2 |
196,3 |
262,4 |
|
6 |
13,1 |
14,2 |
204,3 |
78,0 |
104,6 |
20,5 |
21,9 |
397,6 |
171,6 |
229,1 |
21,4 |
22,8 |
459,8 |
192,3 |
257,2 |
23,0 |
24,5 |
540,4 |
218,5 |
292,5 |
|
7 |
13,1 |
14,2 |
216,4 |
80,2 |
107,9 |
20,5 |
21,9 |
419,9 |
176,0 |
235,6 |
21,4 |
22,8 |
490,5 |
199,0 |
266,7 |
23,0 |
24,5 |
578,0 |
227,4 |
305,1 |
|
8 |
14,3 |
15,1 |
247,3 |
96,2 |
129,1 |
21,9 |
23,3 |
459,9 |
191,8 |
256,9 |
22,9 |
24,4 |
559,9 |
217,7 |
292,1 |
24,5 |
27,0 |
637,5 |
249,6 |
335,3 |
|
9 |
15,3 |
16,2 |
286,0 |
105,3 |
141,4 |
23,7 |
25,5 |
526,2 |
211,3 |
283,2 |
25,0 |
27,2 |
627,8 |
248,0 |
332,6 |
27,3 |
29,3 |
738,8 |
302,0 |
404,7 |
|
10 |
16,1 |
17,0 |
306,2 |
112,6 |
151,4 |
25,3 |
27,5 |
577,9 |
234,7 |
314,6 |
26,9 |
28,8 |
701,6 |
284,4 |
381,0 |
28,9 |
31,2 |
800,8 |
325,7 |
436,8 |
|
11 |
16,5 |
17,4 |
322,3 |
117,4 |
158,1 |
25,9 |
28,2 |
609,9 |
245,0 |
328,8 |
27,6 |
29,6 |
743,3 |
297,8 |
399,3 |
29,7 |
32,1 |
850,5 |
342,0 |
459,2 |
|
12 |
16,5 |
17,4 |
334,4 |
119,7 |
161,4 |
25,9 |
28,2 |
632,2 |
249,5 |
335,3 |
27,6 |
29,6 |
774,1 |
304,5 |
408,9 |
29,7 |
32,1 |
888,1 |
350,9 |
471,8 |
|
13 |
17,1 |
18,3 |
353,6 |
126,4 |
170,5 |
27,5 |
29,5 |
694,3 |
281,7 |
378,0 |
28,8 |
31,1 |
823,9 |
322,8 |
433,7 |
31,3 |
33,9 |
960,1 |
382,3 |
513,9 |
|
14 |
17,1 |
18,3 |
365,6 |
128,6 |
173,7 |
27,5 |
29,5 |
716,6 |
286,2 |
384,5 |
28,8 |
31,1 |
854,7 |
329,4 |
443,3 |
31,3 |
33,9 |
997,7 |
391,2 |
526,5 |
|
15 |
17,9 |
19,1 |
385,7 |
135,8 |
183,5 |
28,8 |
31,1 |
759,0 |
302,8 |
407,0 |
30,4 |
32,9 |
919,7 |
358,4 |
482,0 |
33,1 |
35,5 |
1074,0 |
425,2 |
571,9 |
|
16 |
17,9 |
19,1 |
397,7 |
138,0 |
186,8 |
28,8 |
31,1 |
781,3 |
307,3 |
413,5 |
30,4 |
32,9 |
950,5 |
365,1 |
491,6 |
33,1 |
35,5 |
1111,0 |
434,1 |
584,6 |
|
17 |
18,9 |
20,8 |
425,8 |
151,0 |
204,2 |
30,4 |
32,8 |
837,2 |
333,6 |
448,7 |
31,9 |
34,5 |
1004,0 |
385,7 |
519,4 |
34,6 |
37,9 |
1175,0 |
458,8 |
618,0 |
|
18 |
18,9 |
20,8 |
437,9 |
153,2 |
207,4 |
30,4 |
32,8 |
859,5 |
338,1 |
455,2 |
31,9 |
34,5 |
1035,0 |
392,4 |
528,9 |
34,6 |
37,9 |
1212,0 |
467,7 |
630,7 |
|
19 |
18,9 |
20,8 |
450,0 |
155,4 |
210,7 |
30,4 |
32,8 |
881,8 |
342,5 |
461,7 |
31,9 |
34,5 |
1066,0 |
399,0 |
538,5 |
34,6 |
37,9 |
1250,0 |
476,6 |
643,3 |
|
20 |
20,5 |
21,7 |
504,3 |
188,9 |
254,7 |
31,8 |
34,3 |
925,6 |
360,0 |
485,3 |
33,5 |
36,3 |
1133,0 |
429,9 |
579,7 |
36,4 |
39,7 |
1329,0 |
512,7 |
691,5 |
|
21 |
20,5 |
21,7 |
516,4 |
191,1 |
257,9 |
31,8 |
34,3 |
947,9 |
364,5 |
491,8 |
33,5 |
36,3 |
1164,0 |
436,6 |
589,3 |
36,4 |
39,7 |
1367,0 |
521,6 |
704,1 |
|
22 |
22,3 |
23,6 |
571,1 |
208,2 |
280,7 |
35,1 |
38,4 |
1035,0 |
410,2 |
552,4 |
37,1 |
40,4 |
1266,0 |
488,3 |
657,7 |
40,6 |
43,8 |
1531,0 |
594,8 |
800,8 |
|
23 |
22,3 |
23,6 |
583,2 |
210,5 |
284,0 |
35,1 |
38,4 |
1058,0 |
414,6 |
558,9 |
37,1 |
40,4 |
1297,0 |
494,9 |
667,3 |
40,6 |
43,8 |
1569,0 |
603,7 |
813,4 |
|
24 |
22,3 |
23,6 |
595,3 |
212,7 |
287,2 |
35,1 |
38,4 |
1080,0 |
419,1 |
565,4 |
37,1 |
40,4 |
1327,0 |
501,6 |
676,8 |
40,6 |
43,8 |
1606,0 |
612,6 |
826,1 |
|
25 |
22,6 |
24,0 |
612,6 |
218,1 |
294,7 |
36,0 |
39,2 |
1129,0 |
441,4 |
595,2 |
38,3 |
41,2 |
1431,0 |
540,2 |
728,0 |
41,4 |
44,6 |
1659,0 |
630,2 |
850,1 |
|
26 |
22,6 |
24,0 |
624,6 |
220,3 |
297,9 |
36,0 |
39,2 |
1151,0 |
445,9 |
601,7 |
38,3 |
41,2 |
1462,0 |
546,9 |
737,6 |
41,4 |
44,6 |
1696,0 |
639,1 |
862,7 |
|
27 |
22,6 |
24,0 |
636,7 |
222,5 |
301,2 |
36,0 |
39,2 |
1173,0 |
450,3 |
608,2 |
38,3 |
41,2 |
1492,0 |
553,6 |
747,1 |
41,4 |
44,6 |
1734,0 |
648,0 |
875,4 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,5 |
N х 2 х 0,5 |
N х 3 х 0,5 |
N х 4 х 0,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,8 |
8,0 |
81,0 |
32,5 |
43,1 |
10,1 |
10,5 |
129,2 |
49,3 |
65,5 |
10,4 |
10,9 |
140,1 |
53,5 |
71,2 |
10,9 |
11,6 |
154,8 |
59,1 |
78,8 |
|
2 |
10,6 |
11,1 |
134,2 |
52,6 |
69,9 |
15,5 |
16,4 |
233,0 |
96,0 |
127,6 |
16,1 |
17,1 |
256,1 |
105,1 |
139,8 |
17,2 |
18,7 |
287,9 |
117,3 |
156,3 |
|
3 |
11,0 |
11,5 |
151,2 |
57,3 |
76,5 |
16,2 |
17,1 |
267,7 |
105,7 |
141,0 |
16,9 |
17,9 |
299,6 |
117,5 |
157,1 |
18,0 |
20,6 |
342,3 |
132,7 |
177,6 |
|
4 |
11,7 |
12,5 |
170,7 |
63,8 |
85,4 |
17,4 |
18,7 |
308,0 |
118,9 |
159,1 |
18,4 |
19,6 |
356,7 |
139,2 |
186,4 |
20,6 |
22,2 |
445,5 |
184,3 |
245,9 |
|
5 |
12,7 |
13,3 |
196,0 |
74,3 |
99,6 |
19,0 |
21,1 |
357,9 |
138,8 |
185,9 |
20,8 |
22,0 |
442,7 |
183,2 |
244,7 |
22,2 |
24,0 |
531,5 |
207,7 |
277,7 |
|
6 |
13,5 |
14,6 |
217,0 |
81,7 |
109,6 |
21,3 |
22,7 |
436,3 |
180,7 |
241,4 |
22,3 |
23,7 |
517,4 |
203,2 |
271,8 |
23,9 |
26,6 |
600,0 |
231,5 |
310,0 |
|
7 |
13,5 |
14,6 |
230,5 |
84,1 |
113,2 |
21,3 |
22,7 |
463,4 |
185,6 |
248,5 |
22,3 |
23,7 |
552,6 |
210,5 |
282,3 |
23,9 |
26,6 |
645,3 |
241,2 |
323,8 |
|
8 |
14,8 |
15,5 |
279,8 |
100,8 |
135,4 |
22,8 |
24,2 |
528,9 |
202,4 |
271,3 |
23,8 |
25,6 |
608,9 |
230,6 |
309,5 |
25,8 |
28,4 |
724,9 |
272,9 |
366,4 |
|
9 |
15,8 |
16,6 |
304,7 |
110,5 |
148,5 |
24,7 |
27,0 |
582,3 |
223,2 |
299,4 |
26,5 |
28,2 |
705,4 |
279,8 |
374,6 |
28,5 |
31,2 |
826,4 |
320,5 |
429,7 |
|
10 |
16,6 |
17,5 |
326,8 |
118,3 |
159,2 |
26,8 |
28,5 |
662,6 |
265,2 |
354,9 |
28,0 |
30,1 |
764,0 |
301,3 |
403,7 |
30,4 |
33,3 |
910,5 |
355,3 |
476,3 |
|
11 |
17,0 |
17,9 |
344,7 |
123,5 |
166,3 |
27,5 |
29,3 |
700,6 |
276,8 |
370,7 |
28,8 |
30,9 |
810,9 |
315,7 |
423,5 |
31,2 |
34,2 |
969,2 |
373,2 |
500,8 |
|
12 |
17,0 |
17,9 |
358,3 |
125,9 |
169,8 |
27,5 |
29,3 |
727,6 |
281,6 |
377,8 |
28,8 |
30,9 |
846,2 |
323,0 |
433,9 |
31,2 |
34,2 |
1014,0 |
382,9 |
514,6 |
|
13 |
17,7 |
18,9 |
379,3 |
133,0 |
179,6 |
28,7 |
30,9 |
773,7 |
298,1 |
400,1 |
30,3 |
32,6 |
914,5 |
351,9 |
472,7 |
32,9 |
36,1 |
1097,0 |
416,9 |
560,1 |
|
14 |
17,7 |
18,9 |
392,9 |
135,4 |
183,1 |
28,7 |
30,9 |
800,7 |
302,9 |
407,2 |
30,3 |
32,6 |
949,8 |
359,2 |
483,1 |
32,9 |
36,1 |
1142,0 |
426,6 |
574,0 |
|
15 |
18,7 |
20,6 |
422,6 |
148,7 |
200,8 |
30,3 |
32,6 |
861,8 |
330,0 |
443,3 |
31,8 |
34,2 |
1008,0 |
380,7 |
512,2 |
34,5 |
38,3 |
1214,0 |
452,6 |
609,1 |
|
16 |
18,7 |
20,6 |
436,1 |
151,1 |
204,4 |
30,3 |
32,6 |
888,8 |
334,8 |
450,4 |
31,8 |
34,2 |
1044,0 |
388,0 |
522,7 |
34,5 |
38,3 |
1259,0 |
462,4 |
622,9 |
|
17 |
19,5 |
21,5 |
458,8 |
159,2 |
215,4 |
31,7 |
34,1 |
938,6 |
353,5 |
475,6 |
33,5 |
36,1 |
1117,0 |
420,4 |
565,9 |
36,4 |
40,2 |
1348,0 |
500,2 |
673,5 |
|
18 |
19,5 |
21,5 |
472,3 |
161,6 |
219,0 |
31,7 |
34,1 |
965,6 |
358,4 |
482,7 |
33,5 |
36,1 |
1153,0 |
427,7 |
576,3 |
36,4 |
40,2 |
1393,0 |
510,0 |
687,3 |
|
19 |
19,5 |
21,5 |
485,9 |
164,1 |
222,5 |
31,7 |
34,1 |
992,6 |
363,3 |
489,8 |
33,5 |
36,1 |
1188,0 |
435,0 |
586,7 |
36,4 |
40,2 |
1438,0 |
519,7 |
701,1 |
|
20 |
21,2 |
22,4 |
543,4 |
199,0 |
268,4 |
33,4 |
35,9 |
1057,0 |
392,2 |
528,4 |
35,0 |
38,2 |
1248,0 |
457,5 |
617,1 |
38,6 |
42,1 |
1573,0 |
571,6 |
769,9 |
|
21 |
21,2 |
22,4 |
557,0 |
201,4 |
271,9 |
33,4 |
35,9 |
1084,0 |
397,1 |
535,5 |
35,0 |
38,2 |
1283,0 |
464,8 |
627,6 |
38,6 |
42,1 |
1619,0 |
581,3 |
783,7 |
|
22 |
23,1 |
24,4 |
615,0 |
219,5 |
296,0 |
36,9 |
40,0 |
1181,0 |
446,7 |
601,2 |
39,2 |
42,1 |
1456,0 |
544,8 |
732,9 |
42,5 |
46,5 |
1737,0 |
634,1 |
854,0 |
|
23 |
23,1 |
24,4 |
628,5 |
221,9 |
299,6 |
36,9 |
40,0 |
1208,0 |
451,5 |
608,3 |
39,2 |
42,1 |
1491,0 |
552,1 |
743,4 |
42,5 |
46,5 |
1782,0 |
643,8 |
867,8 |
|
24 |
23,1 |
24,4 |
642,1 |
224,3 |
303,1 |
36,9 |
40,0 |
1235,0 |
456,4 |
615,4 |
39,2 |
42,1 |
1526,0 |
559,4 |
753,8 |
42,5 |
46,5 |
1827,0 |
653,6 |
881,6 |
|
25 |
23,5 |
25,0 |
661,2 |
230,1 |
311,1 |
38,1 |
40,8 |
1306,0 |
493,1 |
663,9 |
40,0 |
42,9 |
1576,0 |
575,0 |
775,2 |
43,3 |
47,4 |
1888,0 |
672,5 |
907,5 |
|
26 |
23,5 |
25,0 |
674,7 |
232,6 |
314,7 |
38,1 |
40,8 |
1333,0 |
497,9 |
671,0 |
40,0 |
42,9 |
1611,0 |
582,3 |
785,6 |
43,3 |
47,4 |
1933,0 |
682,3 |
921,3 |
|
27 |
23,5 |
25,0 |
688,3 |
235,0 |
318,2 |
38,1 |
40,8 |
1360,0 |
502,8 |
678,1 |
40,0 |
42,9 |
1646,0 |
589,6 |
796,1 |
43,3 |
47,4 |
1979,0 |
692,0 |
935,1 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 0,75 |
N х 2 х 0,75 |
N х 3 х 0,75 |
N х 4 х 0,75 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,2 |
8,4 |
91,0 |
36,1 |
47,9 |
11,0 |
11,6 |
145,3 |
56,8 |
75,6 |
11,5 |
12,2 |
170,6 |
63,3 |
84,4 |
12,4 |
12,9 |
190,9 |
74,2 |
99,0 |
|
2 |
11,6 |
12,2 |
155,4 |
60,1 |
80,0 |
17,3 |
18,7 |
269,0 |
112,7 |
150,0 |
18,5 |
19,5 |
329,7 |
132,3 |
176,2 |
20,7 |
21,8 |
398,2 |
175,0 |
232,4 |
|
3 |
12,2 |
12,7 |
184,5 |
69,8 |
93,3 |
18,4 |
19,6 |
321,1 |
131,1 |
175,0 |
19,5 |
21,4 |
396,5 |
149,6 |
200,0 |
21,8 |
22,9 |
477,7 |
197,9 |
263,8 |
|
4 |
13,0 |
13,6 |
212,2 |
78,4 |
105,0 |
20,7 |
22,1 |
407,2 |
174,8 |
233,0 |
21,9 |
23,1 |
507,3 |
199,4 |
266,2 |
23,5 |
25,0 |
587,2 |
227,1 |
303,5 |
|
5 |
14,4 |
15,0 |
252,7 |
96,6 |
129,3 |
22,3 |
23,9 |
464,2 |
195,7 |
261,4 |
23,7 |
25,2 |
607,4 |
225,1 |
301,1 |
25,7 |
27,6 |
691,7 |
265,8 |
355,6 |
|
6 |
15,3 |
16,0 |
298,8 |
106,5 |
142,8 |
24,0 |
26,4 |
542,4 |
217,0 |
290,4 |
25,8 |
27,7 |
700,4 |
259,2 |
346,9 |
28,2 |
30,0 |
810,8 |
316,0 |
422,6 |
|
7 |
15,3 |
16,0 |
319,1 |
110,1 |
148,0 |
24,0 |
26,4 |
577,8 |
224,2 |
300,6 |
25,8 |
27,7 |
756,7 |
269,9 |
362,1 |
28,2 |
30,0 |
876,8 |
330,2 |
442,7 |
|
8 |
16,3 |
17,0 |
349,3 |
120,0 |
161,4 |
26,0 |
28,3 |
647,8 |
253,4 |
339,9 |
28,1 |
29,7 |
863,2 |
314,7 |
421,8 |
30,5 |
32,5 |
987,3 |
373,0 |
500,2 |
|
9 |
17,5 |
18,5 |
383,0 |
132,0 |
177,7 |
28,7 |
31,0 |
739,8 |
298,6 |
399,9 |
30,8 |
32,8 |
970,5 |
358,0 |
479,6 |
33,4 |
35,4 |
1111,0 |
424,0 |
568,4 |
|
10 |
18,7 |
19,5 |
421,2 |
147,4 |
198,4 |
30,6 |
33,1 |
814,3 |
331,0 |
443,3 |
32,9 |
34,7 |
1070 |
396,7 |
531,5 |
35,5 |
38,3 |
1211,0 |
458,8 |
615,4 |
|
11 |
19,1 |
20,9 |
446,7 |
154,3 |
207,9 |
31,4 |
34,0 |
863,1 |
346,4 |
464,3 |
33,8 |
36,0 |
1142 |
416,7 |
558,8 |
36,7 |
39,4 |
1309,0 |
494,7 |
663,7 |
|
12 |
19,1 |
20,9 |
467,0 |
157,9 |
213,1 |
31,4 |
34,0 |
898,4 |
353,5 |
474,6 |
33,8 |
36,0 |
1198 |
427,4 |
573,9 |
36,7 |
39,4 |
1375,0 |
509,0 |
683,8 |
|
13 |
20,8 |
21,8 |
530,7 |
193,5 |
260,0 |
33,1 |
35,6 |
971,3 |
385,1 |
516,9 |
35,4 |
38,1 |
1281 |
454,1 |
610,2 |
39,0 |
41,3 |
1504,0 |
566,6 |
760,5 |
|
14 |
20,8 |
21,8 |
551,0 |
197,0 |
265,1 |
33,1 |
35,6 |
1007,0 |
392,2 |
527,1 |
35,4 |
38,1 |
1337 |
464,8 |
625,3 |
39,0 |
41,3 |
1570,0 |
580,8 |
780,6 |
|
15 |
21,7 |
22,7 |
583,1 |
208,2 |
280,2 |
34,8 |
38,1 |
1069,0 |
415,8 |
558,9 |
37,4 |
40,1 |
1439 |
505,0 |
679,1 |
40,9 |
43,4 |
1702,0 |
616,8 |
829,1 |
|
16 |
21,7 |
22,7 |
603,4 |
211,7 |
285,4 |
34,8 |
38,1 |
1104,0 |
422,9 |
569,2 |
37,4 |
40,1 |
1495 |
515,7 |
694,2 |
40,9 |
43,4 |
1768,0 |
631,1 |
849,2 |
|
17 |
22,6 |
23,7 |
636,0 |
223,2 |
300,8 |
36,7 |
40,0 |
1183,0 |
458,4 |
616,6 |
39,7 |
42,0 |
1616 |
570,9 |
767,6 |
43,0 |
45,6 |
1872,0 |
667,8 |
898,8 |
|
18 |
22,6 |
23,7 |
656,3 |
226,7 |
306,0 |
36,7 |
40,0 |
1218,0 |
465,5 |
626,8 |
39,7 |
42,0 |
1672 |
581,6 |
782,7 |
43,0 |
45,6 |
1938,0 |
682,1 |
918,9 |
|
19 |
22,6 |
23,7 |
676,6 |
230,3 |
311,1 |
36,7 |
40,0 |
1254,0 |
472,6 |
637,1 |
39,7 |
42,0 |
1728 |
592,3 |
797,9 |
43,0 |
45,6 |
2004,0 |
696,3 |
939,0 |
|
20 |
23,6 |
25,0 |
729,3 |
241,7 |
326,6 |
38,8 |
41,8 |
1350,0 |
522,2 |
702,7 |
41,5 |
44,0 |
1849 |
623,3 |
839,7 |
45,0 |
47,8 |
2108,0 |
733,1 |
988,5 |
|
21 |
23,6 |
25,0 |
749,6 |
245,3 |
331,7 |
38,8 |
41,8 |
1386,0 |
529,3 |
713,0 |
41,5 |
44,0 |
1905 |
634,0 |
854,9 |
45,0 |
47,8 |
2174,0 |
747,4 |
1009,0 |
|
22 |
26,4 |
27,7 |
833,2 |
291,9 |
393,2 |
42,8 |
46,2 |
1524,0 |
579,9 |
780,2 |
45,8 |
48,7 |
2042 |
692,1 |
932,1 |
50,7 |
53,9 |
2413,0 |
878,9 |
1182,0 |
|
23 |
26,4 |
27,7 |
853,5 |
295,5 |
398,4 |
42,8 |
46,2 |
1559,0 |
587,0 |
790,5 |
45,8 |
48,7 |
2098 |
702,8 |
947,3 |
50,7 |
53,9 |
2479,0 |
893,2 |
1202,0 |
|
24 |
26,4 |
27,7 |
873,8 |
299,1 |
403,5 |
42,8 |
46,2 |
1594,0 |
594,1 |
800,8 |
45,8 |
48,7 |
2154 |
713,5 |
962,5 |
50,7 |
53,9 |
2545,0 |
907,5 |
1222,0 |
|
25 |
26,9 |
28,2 |
901,2 |
307,0 |
414,4 |
43,6 |
47,1 |
1646,0 |
610,6 |
823,2 |
46,8 |
50,6 |
2228 |
734,4 |
990,9 |
51,7 |
55,0 |
2632,0 |
934,3 |
1259,0 |
|
26 |
26,9 |
28,2 |
921,4 |
310,6 |
419,6 |
43,6 |
47,1 |
1681,0 |
617,7 |
833,5 |
46,8 |
50,6 |
2284 |
745,1 |
1006,0 |
51,7 |
55,0 |
2698,0 |
948,6 |
1279,0 |
|
27 |
26,9 |
28,2 |
941,7 |
314,1 |
424,7 |
43,6 |
47,1 |
1716,0 |
624,8 |
843,8 |
46,8 |
50,6 |
2340 |
755,8 |
1021,0 |
51,7 |
55,0 |
2764,0 |
962,8 |
1299,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 1",0 |
N х 2 х 1,0 |
N х 3 х 1,0 |
N х 4 х1,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,4 |
8,6 |
95,6 |
37,5 |
49,8 |
11,5 |
12,2 |
162,0 |
60,6 |
80,7 |
11,9 |
12,6 |
183,7 |
66,9 |
89,3 |
12,8 |
13,4 |
207,7 |
78,7 |
105,0 |
|
2 |
12,2 |
12,6 |
169,7 |
66,6 |
88,6 |
18,6 |
19,4 |
312,4 |
126,9 |
168,8 |
19,4 |
21,2 |
358,0 |
140,6 |
187,3 |
21,7 |
22,8 |
435,6 |
186,0 |
247,1 |
|
3 |
12,7 |
13,1 |
197,7 |
73,6 |
98,3 |
19,5 |
21,3 |
370,4 |
141,4 |
188,8 |
21,3 |
22,3 |
469,9 |
186,3 |
248,2 |
22,8 |
23,9 |
528,4 |
211,0 |
281,4 |
|
4 |
13,5 |
14,5 |
228,9 |
82,8 |
111,0 |
22,0 |
23,0 |
472,5 |
188,5 |
251,3 |
23,0 |
24,1 |
558,2 |
212,5 |
283,8 |
24,9 |
26,6 |
663,3 |
250,3 |
334,4 |
|
5 |
14,9 |
15,5 |
273,6 |
102,1 |
136,8 |
23,8 |
25,2 |
564,0 |
211,4 |
282,4 |
25,1 |
26,8 |
680,7 |
248,0 |
331,6 |
27,5 |
28,9 |
795,1 |
302,1 |
403,7 |
|
6 |
15,9 |
16,6 |
323,7 |
112,8 |
151,3 |
25,9 |
27,6 |
648,2 |
242,7 |
324,5 |
27,5 |
28,9 |
797,8 |
294,7 |
393,9 |
29,7 |
31,5 |
907,2 |
338,4 |
452,8 |
|
7 |
15,9 |
16,6 |
347,0 |
116,7 |
157,0 |
25,9 |
27,6 |
695,7 |
250,6 |
335,8 |
27,5 |
28,9 |
863,4 |
306,5 |
410,7 |
29,7 |
31,5 |
985,6 |
354,1 |
475,0 |
|
8 |
16,9 |
17,6 |
381,0 |
127,4 |
171,5 |
28,1 |
29,6 |
793,5 |
292,7 |
391,8 |
29,5 |
31,3 |
959,5 |
336,9 |
451,7 |
32,1 |
34,0 |
1112,0 |
400,3 |
536,9 |
|
9 |
18,5 |
19,3 |
426,4 |
145,8 |
196,2 |
30,8 |
32,7 |
892,2 |
333,2 |
445,9 |
32,6 |
34,3 |
1093,0 |
393,4 |
526,9 |
35,2 |
37,4 |
1252,0 |
455,2 |
610,4 |
|
10 |
19,4 |
21,2 |
461,0 |
156,8 |
211,2 |
32,9 |
34,7 |
983,2 |
369,1 |
494,0 |
34,6 |
36,7 |
1192,0 |
425,0 |
569,6 |
38,1 |
40,2 |
1414,0 |
529,0 |
708,3 |
|
11 |
20,8 |
21,7 |
524,3 |
190,6 |
255,7 |
33,8 |
35,7 |
1046,0 |
386,3 |
517,5 |
35,5 |
38,2 |
1273,0 |
446,7 |
599,3 |
39,2 |
41,4 |
1512,0 |
556,8 |
746,3 |
|
12 |
20,8 |
21,7 |
547,6 |
194,5 |
261,4 |
33,8 |
35,7 |
1093,0 |
394,2 |
528,8 |
35,5 |
38,2 |
1339,0 |
458,5 |
616,1 |
39,2 |
41,4 |
1590,0 |
572,6 |
768,5 |
|
13 |
21,7 |
22,7 |
582,3 |
205,7 |
276,6 |
35,4 |
38,0 |
1167,0 |
418,1 |
561,3 |
37,9 |
40,0 |
1480,0 |
523,5 |
702,1 |
41,1 |
43,4 |
1733,0 |
609,2 |
818,0 |
|
14 |
21,7 |
22,7 |
605,7 |
209,6 |
282,2 |
35,4 |
38,0 |
1215,0 |
426,0 |
572,6 |
37,9 |
40,0 |
1546,0 |
535,3 |
718,8 |
41,1 |
43,4 |
1812,0 |
624,9 |
840,2 |
|
15 |
22,6 |
23,7 |
641,7 |
221,6 |
298,5 |
37,9 |
40,0 |
1339,0 |
487,8 |
654,2 |
39,8 |
42,1 |
1646,0 |
568,1 |
763,1 |
43,2 |
45,7 |
1929,0 |
663,9 |
892,8 |
|
16 |
22,6 |
23,7 |
665,1 |
225,6 |
304,2 |
37,9 |
40,0 |
1387,0 |
495,7 |
665,6 |
39,8 |
42,1 |
1711,0 |
579,9 |
779,8 |
43,2 |
45,7 |
2008,0 |
679,7 |
915,0 |
|
17 |
23,6 |
25,0 |
721,7 |
237,8 |
320,8 |
39,8 |
42,0 |
1467,0 |
523,9 |
703,6 |
41,8 |
44,2 |
1844,0 |
613,4 |
825,0 |
45,4 |
48,0 |
2127,0 |
719,5 |
968,7 |
|
18 |
23,6 |
25,0 |
745,1 |
241,8 |
326,5 |
39,8 |
42,0 |
1515,0 |
531,8 |
714,9 |
41,8 |
44,2 |
1909,0 |
625,3 |
841,8 |
45,4 |
48,0 |
2205,0 |
735,3 |
990,9 |
|
19 |
23,6 |
25,0 |
768,4 |
245,7 |
332,2 |
39,8 |
42,0 |
1562,0 |
539,7 |
726,3 |
41,8 |
44,2 |
1975,0 |
637,1 |
858,5 |
45,4 |
48,0 |
2284,0 |
751,1 |
1013,0 |
|
20 |
24,6 |
26,5 |
805,6 |
258,0 |
348,8 |
41,6 |
43,9 |
1674,0 |
567,9 |
764,3 |
43,8 |
46,3 |
2077,0 |
670,6 |
903,7 |
47,6 |
51,3 |
2403,0 |
790,9 |
1067,0 |
|
21 |
24,6 |
26,5 |
829,0 |
261,9 |
354,5 |
41,6 |
43,9 |
1722,0 |
575,8 |
775,6 |
43,8 |
46,3 |
2143,0 |
682,5 |
920,5 |
47,6 |
51,3 |
2481,0 |
806,6 |
1089,0 |
|
22 |
27,6 |
28,9 |
919,3 |
311,3 |
419,5 |
45,9 |
48,6 |
1850,0 |
631,2 |
849,2 |
48,4 |
52,1 |
2295,0 |
744,9 |
1004,0 |
53,6 |
56,7 |
2744,0 |
947,1 |
1274,0 |
|
23 |
27,6 |
28,9 |
942,6 |
315,2 |
425,2 |
45,9 |
48,6 |
1897,0 |
639,0 |
860,6 |
48,4 |
52,1 |
2360,0 |
756,7 |
1020,0 |
53,6 |
56,7 |
2823,0 |
962,8 |
1296,0 |
|
24 |
27,6 |
28,9 |
966,0 |
319,2 |
430,9 |
45,9 |
48,6 |
1945,0 |
646,9 |
871,9 |
48,4 |
52,1 |
2426,0 |
768,6 |
1037,0 |
53,6 |
56,7 |
2901,0 |
978,6 |
1318,0 |
|
25 |
28,1 |
29,5 |
997,0 |
327,8 |
442,7 |
46,9 |
50,4 |
2009,0 |
665,0 |
896,6 |
50,3 |
53,2 |
2594,0 |
855,6 |
1152,0 |
54,6 |
57,9 |
3002,0 |
1008,0 |
1358,0 |
|
26 |
28,1 |
29,5 |
1020,0 |
331,7 |
448,4 |
46,9 |
50,4 |
2057,0 |
672,9 |
907,9 |
50,3 |
53,2 |
2659,0 |
867,4 |
1168,0 |
54,6 |
57,9 |
3080,0 |
1024,0 |
1380,0 |
|
27 |
28,1 |
29,5 |
1044,0 |
335,7 |
454,1 |
46,9 |
50,4 |
2104,0 |
680,7 |
919,3 |
50,3 |
53,2 |
2725,0 |
879,2 |
1185,0 |
54,6 |
57,9 |
3159,0 |
1039,0 |
1402,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",2 |
N х 2 х 1,2 |
N х 3 х 1,2 |
N х 4 х 1,2 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,5 |
8,8 |
98,8 |
38,5 |
51,1 |
11,8 |
12,4 |
168,9 |
62,6 |
83,4 |
12,4 |
12,9 |
195,1 |
72,8 |
97,1 |
13,2 |
14,1 |
222,6 |
81,6 |
108,9 |
|
2 |
12,4 |
12,9 |
176,7 |
68,7 |
91,5 |
19,1 |
20,9 |
327,7 |
131,6 |
175,1 |
20,8 |
21,8 |
407,0 |
172,5 |
228,9 |
22,3 |
23,4 |
487,3 |
193,4 |
256,9 |
|
3 |
12,9 |
13,4 |
207,1 |
76,1 |
101,7 |
20,9 |
21,9 |
425,2 |
173,4 |
230,6 |
21,9 |
22,9 |
490,4 |
193,7 |
258,1 |
23,5 |
24,6 |
593,5 |
219,7 |
293,1 |
|
4 |
14,3 |
14,8 |
252,8 |
94,8 |
126,8 |
22,6 |
23,7 |
519,0 |
195,8 |
261,2 |
23,7 |
25,0 |
603,9 |
221,3 |
295,6 |
25,7 |
27,4 |
722,3 |
261,0 |
348,7 |
|
5 |
15,3 |
15,9 |
304,9 |
105,8 |
141,7 |
24,5 |
25,9 |
597,0 |
219,9 |
293,8 |
25,9 |
27,6 |
712,4 |
258,5 |
345,6 |
28,3 |
30,0 |
868,3 |
315,1 |
421,2 |
|
6 |
16,3 |
17,0 |
341,6 |
117,0 |
157,0 |
27,1 |
28,4 |
710,0 |
269,9 |
360,3 |
28,4 |
30,0 |
835,7 |
307,2 |
410,7 |
30,8 |
32,6 |
1007,0 |
362,8 |
485,2 |
|
7 |
16,3 |
17,0 |
367,2 |
121,2 |
163,0 |
27,1 |
28,4 |
762,1 |
278,3 |
372,4 |
28,4 |
30,0 |
905,4 |
319,8 |
428,5 |
30,8 |
32,6 |
1097,0 |
379,5 |
508,8 |
|
8 |
17,3 |
18,1 |
404,0 |
132,4 |
178,3 |
29,0 |
30,7 |
843,9 |
304,8 |
408,2 |
30,7 |
32,4 |
1020,0 |
361,1 |
483,9 |
33,3 |
35,1 |
1238,0 |
428,7 |
574,9 |
|
9 |
18,9 |
20,6 |
452,5 |
151,5 |
204,0 |
31,8 |
33,7 |
949,4 |
347,1 |
464,7 |
33,6 |
35,4 |
1148,0 |
410,7 |
550,2 |
36,6 |
39,0 |
1394,0 |
487,3 |
653,2 |
|
10 |
20,9 |
21,7 |
524,2 |
189,4 |
253,9 |
34,0 |
35,9 |
1047,0 |
384,7 |
514,9 |
35,9 |
38,2 |
1267,0 |
455,0 |
609,5 |
39,3 |
41,5 |
1586,0 |
553,0 |
740,6 |
|
11 |
21,4 |
22,3 |
556,6 |
197,9 |
265,7 |
34,9 |
37,0 |
1115,0 |
402,8 |
539,7 |
36,9 |
39,3 |
1354,0 |
478,2 |
641,3 |
40,5 |
42,7 |
1698,0 |
582,3 |
780,6 |
|
12 |
21,4 |
22,3 |
582,2 |
202,1 |
271,7 |
34,9 |
37,0 |
1167,0 |
411,2 |
551,7 |
36,9 |
39,3 |
1424,0 |
490,8 |
659,1 |
40,5 |
42,7 |
1788,0 |
599,1 |
804,2 |
|
13 |
22,3 |
23,2 |
639,0 |
213,8 |
287,6 |
36,8 |
39,2 |
1262,0 |
447,7 |
600,6 |
39,2 |
41,3 |
1586,0 |
547,0 |
733,8 |
42,5 |
44,8 |
1915,0 |
637,6 |
856,3 |
|
14 |
22,3 |
23,2 |
664,7 |
218,0 |
293,6 |
36,8 |
39,2 |
1314,0 |
456,1 |
612,7 |
39,2 |
41,3 |
1656,0 |
559,5 |
751,6 |
42,5 |
44,8 |
2005,0 |
654,3 |
879,9 |
|
15 |
23,3 |
24,3 |
704,1 |
230,6 |
310,7 |
39,1 |
41,2 |
1460,0 |
508,9 |
682,7 |
41,2 |
43,4 |
1763,0 |
594,0 |
798,1 |
44,7 |
47,2 |
2137,0 |
695,4 |
935,3 |
|
16 |
23,3 |
24,3 |
729,7 |
234,8 |
316,7 |
39,1 |
41,2 |
1512,0 |
517,3 |
694,8 |
41,2 |
43,4 |
1832,0 |
606,6 |
815,9 |
44,7 |
47,2 |
2227,0 |
712,1 |
958,9 |
|
17 |
24,3 |
25,6 |
769,7 |
247,6 |
334,2 |
41,1 |
43,3 |
1600,0 |
546,9 |
734,7 |
43,2 |
45,6 |
1940,0 |
641,8 |
863,3 |
47,0 |
50,5 |
2360,0 |
754,0 |
1015,0 |
|
18 |
24,3 |
25,6 |
795,4 |
251,8 |
340,2 |
41,1 |
43,3 |
1652,0 |
555,3 |
746,7 |
43,2 |
45,6 |
2010,0 |
654,4 |
881,1 |
47,0 |
50,5 |
2451,0 |
770,8 |
1039,0 |
|
19 |
24,3 |
25,6 |
821,0 |
256,0 |
346,2 |
41,1 |
43,3 |
1705,0 |
563,7 |
758,8 |
43,2 |
45,6 |
2080,0 |
666,9 |
898,9 |
47,0 |
50,5 |
2541,0 |
787,5 |
1063,0 |
|
20 |
25,6 |
27,2 |
871,8 |
276,6 |
373,8 |
43,0 |
45,3 |
1793,0 |
593,3 |
798,6 |
45,3 |
47,8 |
2188,0 |
702,1 |
946,4 |
50,1 |
52,9 |
2758,0 |
893,5 |
1202,0 |
|
21 |
25,6 |
27,2 |
897,5 |
280,8 |
379,8 |
43,0 |
45,3 |
1845,0 |
601,6 |
810,7 |
45,3 |
47,8 |
2258,0 |
714,7 |
964,2 |
50,1 |
52,9 |
2848,0 |
910,3 |
1226,0 |
|
22 |
28,4 |
29,7 |
981,7 |
324,2 |
437,1 |
47,5 |
51,0 |
1981,0 |
659,5 |
887,6 |
51,0 |
53,8 |
2502,0 |
845,4 |
1136,0 |
55,5 |
58,6 |
3047,0 |
992,5 |
1335,0 |
|
23 |
28,4 |
29,7 |
1007,0 |
328,4 |
443,1 |
47,5 |
51,0 |
2033,0 |
667,9 |
899,7 |
51,0 |
53,8 |
2572,0 |
857,9 |
1154,0 |
55,5 |
58,6 |
3138,0 |
1009,0 |
1359,0 |
|
24 |
28,4 |
29,7 |
1033,0 |
332,6 |
449,2 |
47,5 |
51,0 |
2085,0 |
676,3 |
911,7 |
51,0 |
53,8 |
2642,0 |
870,5 |
1172,0 |
55,5 |
58,6 |
3228,0 |
1026,0 |
1382,0 |
|
25 |
28,9 |
30,5 |
1067,0 |
341,6 |
461,6 |
48,5 |
52,1 |
2155,0 |
695,3 |
937,7 |
52,0 |
54,9 |
2733,0 |
895,7 |
1206,0 |
56,6 |
59,9 |
3342,0 |
1057,0 |
1424,0 |
|
26 |
28,9 |
30,5 |
1092,0 |
345,8 |
467,6 |
48,5 |
52,1 |
2207,0 |
703,7 |
949,8 |
52,0 |
54,9 |
2802,0 |
908,3 |
1224,0 |
56,6 |
59,9 |
3432,0 |
1074,0 |
1448,0 |
|
27 |
28,9 |
30,5 |
1118,0 |
350,0 |
473,6 |
48,5 |
52,1 |
2259,0 |
712,1 |
961,8 |
52,0 |
54,9 |
2872,0 |
920,9 |
1242,0 |
56,6 |
59,9 |
3522,0 |
1090,0 |
1472,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",5 |
N х 2 х 1,5 |
N х 3 х 1,5 |
N х 4 х 1,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,7 |
8,9 |
103,0 |
39,7 |
52,8 |
12,3 |
12,8 |
182,7 |
68,7 |
91,4 |
12,8 |
13,2 |
210,4 |
76,0 |
101,3 |
13,6 |
14,8 |
238,6 |
85,3 |
113,9 |
|
2 |
12,8 |
13,2 |
185,9 |
71,4 |
95,0 |
20,6 |
21,5 |
381,5 |
163,7 |
217,0 |
21,5 |
22,5 |
440,4 |
180,3 |
239,4 |
23,1 |
24,6 |
522,9 |
202,6 |
269,2 |
|
3 |
13,3 |
14,2 |
219,6 |
79,2 |
105,9 |
21,7 |
22,6 |
453,1 |
181,2 |
241,1 |
22,6 |
23,6 |
556,1 |
202,9 |
270,4 |
24,3 |
26,6 |
642,3 |
230,7 |
307,8 |
|
4 |
14,7 |
15,2 |
285,2 |
98,8 |
132,1 |
23,4 |
24,5 |
554,7 |
205,0 |
273,5 |
24,5 |
25,9 |
663,9 |
232,2 |
310,3 |
27,1 |
28,9 |
807,9 |
291,6 |
389,2 |
|
5 |
15,7 |
16,3 |
325,0 |
110,4 |
147,9 |
25,6 |
27,2 |
651,2 |
238,3 |
318,2 |
27,3 |
28,5 |
809,1 |
289,0 |
385,9 |
29,4 |
31,6 |
946,4 |
331,4 |
443,1 |
|
6 |
16,8 |
17,5 |
365,3 |
122,2 |
164,1 |
28,1 |
29,4 |
762,3 |
283,0 |
377,8 |
29,4 |
31,1 |
924,3 |
322,8 |
431,7 |
32,0 |
34,5 |
1100,0 |
381,8 |
510,9 |
|
7 |
16,8 |
17,5 |
394,0 |
126,7 |
170,5 |
28,1 |
29,4 |
820,6 |
292,0 |
390,8 |
29,4 |
31,1 |
1006,0 |
336,3 |
450,8 |
32,0 |
34,5 |
1203,0 |
399,9 |
536,2 |
|
8 |
17,9 |
18,8 |
434,4 |
138,5 |
186,7 |
30,3 |
31,8 |
923,1 |
329,3 |
440,8 |
31,8 |
33,6 |
1135,0 |
379,9 |
509,3 |
34,7 |
37,3 |
1358,0 |
451,9 |
606,0 |
|
9 |
19,6 |
21,2 |
487,0 |
158,7 |
213,7 |
33,3 |
34,9 |
1039,0 |
374,8 |
501,5 |
34,9 |
36,9 |
1278,0 |
432,2 |
579,2 |
38,5 |
41,3 |
1591,0 |
538,5 |
721,0 |
|
10 |
21,5 |
22,4 |
563,5 |
198,1 |
265,6 |
35,3 |
37,3 |
1130,0 |
404,2 |
541,1 |
37,3 |
39,7 |
1411,0 |
479,0 |
641,9 |
40,9 |
43,9 |
1739,0 |
582,9 |
780,9 |
|
11 |
22,1 |
23,0 |
618,5 |
207,1 |
278,1 |
36,5 |
38,8 |
1221,0 |
434,7 |
582,2 |
38,9 |
40,8 |
1573,0 |
528,7 |
708,1 |
42,1 |
45,2 |
1864,0 |
614,2 |
823,6 |
|
12 |
22,1 |
23,0 |
647,2 |
211,6 |
284,6 |
36,5 |
38,8 |
1279,0 |
443,7 |
595,1 |
38,9 |
40,8 |
1655,0 |
542,2 |
727,2 |
42,1 |
45,2 |
1966,0 |
632,2 |
848,9 |
|
13 |
23,0 |
24,0 |
688,9 |
224,0 |
301,4 |
38,7 |
40,7 |
1429,0 |
495,7 |
664,2 |
40,7 |
42,8 |
1771,0 |
576,3 |
773,4 |
44,2 |
47,5 |
2108,0 |
673,1 |
904,2 |
|
14 |
23,0 |
24,0 |
717,6 |
228,5 |
307,9 |
38,7 |
40,7 |
1487,0 |
504,7 |
677,2 |
40,7 |
42,8 |
1853,0 |
589,8 |
792,5 |
44,2 |
47,5 |
2211,0 |
691,1 |
929,6 |
|
15 |
24,0 |
25,3 |
760,8 |
241,8 |
325,9 |
40,7 |
42,8 |
1582,0 |
535,3 |
718,4 |
42,8 |
45,1 |
1974,0 |
626,4 |
841,8 |
46,5 |
50,9 |
2357,0 |
734,6 |
988,4 |
|
16 |
24,0 |
25,3 |
789,5 |
246,3 |
332,4 |
40,7 |
42,8 |
1640,0 |
544,3 |
731,3 |
42,8 |
45,1 |
2056,0 |
639,9 |
860,9 |
46,5 |
50,9 |
2459,0 |
752,7 |
1014,0 |
|
17 |
25,3 |
26,9 |
844,0 |
267,6 |
360,9 |
42,7 |
44,9 |
1736,0 |
575,6 |
773,5 |
45,0 |
47,4 |
2178,0 |
677,2 |
911,2 |
49,8 |
53,6 |
2690,0 |
860,8 |
1157,0 |
|
18 |
25,3 |
26,9 |
872,7 |
272,1 |
367,3 |
42,7 |
44,9 |
1795,0 |
584,6 |
786,4 |
45,0 |
47,4 |
2260,0 |
690,7 |
930,3 |
49,8 |
53,6 |
2792,0 |
878,9 |
1182,0 |
|
19 |
25,3 |
26,9 |
901,4 |
276,6 |
373,8 |
42,7 |
44,9 |
1853,0 |
593,7 |
799,4 |
45,0 |
47,4 |
2341,0 |
704,2 |
949,5 |
49,8 |
53,6 |
2895,0 |
896,9 |
1207,0 |
|
20 |
26,9 |
28,0 |
968,0 |
307,7 |
415,1 |
44,8 |
47,1 |
1949,0 |
625,0 |
841,5 |
47,2 |
50,6 |
2464,0 |
741,5 |
999,8 |
52,2 |
56,2 |
3047,0 |
944,4 |
1271,0 |
|
21 |
26,9 |
28,0 |
996,7 |
312,2 |
421,5 |
44,8 |
47,1 |
2007,0 |
634,0 |
854,5 |
47,2 |
50,6 |
2545,0 |
755,1 |
1019,0 |
52,2 |
56,2 |
3150,0 |
962,4 |
1296,0 |
|
22 |
29,4 |
30,9 |
1064,0 |
340,4 |
459,0 |
50,4 |
53,0 |
2238,0 |
759,5 |
1019,0 |
53,1 |
56,0 |
2810,0 |
892,1 |
1199,0 |
57,8 |
63,2 |
3367,0 |
1049,0 |
1412,0 |
|
23 |
29,4 |
30,9 |
1093,0 |
344,9 |
465,5 |
50,4 |
53,0 |
2296,0 |
768,5 |
1032,0 |
53,1 |
56,0 |
2892,0 |
905,6 |
1218,0 |
57,8 |
63,2 |
3470,0 |
1067,0 |
1437,0 |
|
24 |
29,4 |
30,9 |
1122,0 |
349,4 |
472,0 |
50,4 |
53,0 |
2355,0 |
777,5 |
1045,0 |
53,1 |
56,0 |
2974,0 |
919,1 |
1237,0 |
57,8 |
63,2 |
3572,0 |
1085,0 |
1463,0 |
|
25 |
30,2 |
31,5 |
1171,0 |
368,2 |
497,2 |
51,4 |
54,1 |
2434,0 |
799,0 |
1075,0 |
54,2 |
57,1 |
3078,0 |
946,0 |
1274,0 |
59,1 |
64,5 |
3700,0 |
1118,0 |
1507,0 |
|
26 |
30,2 |
31,5 |
1200,0 |
372,7 |
503,7 |
51,4 |
54,1 |
2492,0 |
808,0 |
1088,0 |
54,2 |
57,1 |
3160,0 |
959,5 |
1293,0 |
59,1 |
64,5 |
3802,0 |
1136,0 |
1533,0 |
|
27 |
30,2 |
31,5 |
1229,0 |
377,2 |
510,2 |
51,4 |
54,1 |
2550,0 |
817,0 |
1100,0 |
54,2 |
57,1 |
3241,0 |
973,0 |
1312,0 |
59,1 |
64,5 |
3905,0 |
1154,0 |
1558,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 2,5 |
N х 2 х 2,5 |
N х 3 х 2,5 |
N х 4 х 2,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
9,4 |
9,9 |
123,2 |
45,6 |
60,8 |
14,2 |
14,9 |
235,7 |
90,6 |
120,6 |
15,0 |
15,4 |
303,5 |
102,5 |
136,6 |
15,9 |
16,5 |
352,8 |
115,7 |
154,4 |
|
2 |
14,6 |
15,1 |
241,3 |
93,6 |
124,5 |
23,5 |
25,0 |
495,4 |
196,0 |
260,2 |
25,3 |
26,7 |
615,3 |
230,0 |
305,5 |
27,7 |
28,7 |
744,3 |
277,9 |
369,0 |
|
3 |
15,3 |
15,8 |
308,0 |
104,6 |
139,7 |
24,9 |
26,8 |
609,4 |
227,1 |
302,4 |
27,1 |
28,1 |
787,4 |
278,9 |
371,3 |
29,2 |
30,5 |
936,2 |
318,3 |
424,3 |
|
4 |
16,4 |
16,9 |
363,8 |
118,8 |
159,2 |
27,5 |
29,1 |
749,5 |
276,5 |
368,5 |
29,4 |
30,8 |
953,4 |
320,5 |
427,8 |
32,0 |
33,5 |
1159,0 |
378,7 |
505,8 |
|
5 |
17,7 |
18,5 |
421,1 |
133,9 |
179,8 |
30,1 |
31,9 |
885,2 |
321,2 |
428,6 |
32,5 |
33,7 |
1151,0 |
384,6 |
513,6 |
35,1 |
36,7 |
1389,0 |
443,9 |
593,5 |
|
6 |
19,2 |
20,7 |
486,9 |
155,0 |
208,2 |
32,8 |
34,8 |
1025,0 |
368,3 |
491,8 |
35,1 |
36,8 |
1326,0 |
431,4 |
576,8 |
38,7 |
40,3 |
1685,0 |
537,0 |
717,4 |
|
7 |
19,2 |
20,7 |
530,7 |
161,6 |
217,6 |
32,8 |
34,8 |
1111,0 |
381,5 |
510,6 |
35,1 |
36,8 |
1456,0 |
451,2 |
604,6 |
38,7 |
40,3 |
1854,0 |
563,3 |
754,3 |
|
8 |
21,3 |
22,1 |
624,4 |
204,4 |
274,2 |
35,3 |
38,1 |
1238,0 |
419,3 |
561,7 |
38,5 |
40,1 |
1708,0 |
534,4 |
715,3 |
41,7 |
43,5 |
2078,0 |
622,5 |
834,2 |
|
9 |
23,1 |
23,9 |
710,8 |
225,5 |
302,7 |
39,2 |
41,6 |
1457,0 |
502,6 |
671,9 |
42,1 |
43,9 |
1904,0 |
593,7 |
794,8 |
45,7 |
47,7 |
2321,0 |
692,6 |
928,4 |
|
10 |
24,4 |
25,5 |
772,6 |
243,0 |
326,4 |
41,7 |
44,3 |
1589,0 |
542,8 |
726,1 |
44,8 |
46,7 |
2085,0 |
643,0 |
861,4 |
48,7 |
51,7 |
2546,0 |
751,8 |
1008,0 |
|
11 |
25,2 |
26,6 |
836,1 |
262,7 |
353,0 |
42,9 |
45,6 |
1698,0 |
569,5 |
762,6 |
46,1 |
48,1 |
2240,0 |
677,6 |
908,6 |
51,1 |
53,3 |
2828,0 |
859,9 |
1152,0 |
|
12 |
25,2 |
26,6 |
879,8 |
269,3 |
362,4 |
42,9 |
45,6 |
1785,0 |
582,6 |
781,4 |
46,1 |
48,1 |
2370,0 |
697,4 |
936,4 |
51,1 |
53,3 |
2997,0 |
886,3 |
1189,0 |
|
13 |
26,8 |
27,8 |
962,1 |
302,8 |
407,0 |
45,0 |
47,9 |
1911,0 |
619,2 |
830,9 |
48,5 |
51,4 |
2544,0 |
742,8 |
997,9 |
53,7 |
56,0 |
3219,0 |
944,4 |
1267,0 |
|
14 |
26,8 |
27,8 |
1006,0 |
309,4 |
416,4 |
45,0 |
47,9 |
1997,0 |
632,4 |
849,6 |
48,5 |
51,4 |
2674,0 |
762,6 |
1026,0 |
53,7 |
56,0 |
3388,0 |
970,8 |
1304,0 |
|
15 |
28,1 |
29,1 |
1069,0 |
327,7 |
441,2 |
47,4 |
51,4 |
2128,0 |
671,7 |
902,7 |
52,0 |
54,2 |
2939,0 |
877,5 |
1177,0 |
56,6 |
59,0 |
3616,0 |
1033,0 |
1387,0 |
|
16 |
28,1 |
29,1 |
1113,0 |
334,3 |
450,6 |
47,4 |
51,4 |
2214,0 |
684,9 |
921,4 |
52,0 |
54,2 |
3069,0 |
897,3 |
1205,0 |
56,6 |
59,0 |
3785,0 |
1059,0 |
1424,0 |
|
17 |
29,4 |
30,7 |
1176,0 |
353,0 |
475,9 |
50,8 |
54,1 |
2431,0 |
790,1 |
1060,0 |
54,7 |
57,0 |
3254,0 |
950,1 |
1276,0 |
59,5 |
63,1 |
4015,0 |
1122,0 |
1509,0 |
|
18 |
29,4 |
30,7 |
1220,0 |
359,6 |
485,3 |
50,8 |
54,1 |
2517,0 |
803,3 |
1079,0 |
54,7 |
57,0 |
3384,0 |
969,9 |
1304,0 |
59,5 |
63,1 |
4184,0 |
1148,0 |
1546,0 |
|
19 |
29,4 |
30,7 |
1264,0 |
366,2 |
494,7 |
50,8 |
54,1 |
2604,0 |
816,4 |
1098,0 |
54,7 |
57,0 |
3515,0 |
989,7 |
1332,0 |
59,5 |
63,1 |
4352,0 |
1175,0 |
1583,0 |
|
20 |
30,9 |
32,0 |
1341,0 |
394,5 |
532,4 |
53,2 |
56,7 |
2740,0 |
859,8 |
1156,0 |
57,4 |
59,9 |
3700,0 |
1043,0 |
1403,0 |
63,4 |
66,2 |
4688,0 |
1319,0 |
1773,0 |
|
21 |
30,9 |
32,0 |
1385,0 |
401,0 |
541,9 |
53,2 |
56,7 |
2827,0 |
873,0 |
1175,0 |
57,4 |
59,9 |
3830,0 |
1062,0 |
1431,0 |
63,4 |
66,2 |
4857,0 |
1345,0 |
1810,0 |
|
22 |
34,1 |
35,4 |
1491,0 |
447,5 |
603,4 |
59,0 |
63,8 |
3031,0 |
956,6 |
1286,0 |
64,5 |
67,4 |
4196,0 |
1242,0 |
1667,0 |
70,4 |
74,4 |
5181,0 |
1466,0 |
1971,0 |
|
23 |
34,1 |
35,4 |
1535,0 |
454,1 |
612,8 |
59,0 |
63,8 |
3117,0 |
969,8 |
1305,0 |
64,5 |
67,4 |
4327,0 |
1262,0 |
1695,0 |
70,4 |
74,4 |
5350,0 |
1493,0 |
2008,0 |
|
24 |
34,1 |
35,4 |
1579,0 |
460,7 |
622,2 |
59,0 |
63,8 |
3203,0 |
983,0 |
1323,0 |
64,5 |
67,4 |
4457,0 |
1282,0 |
1723,0 |
70,4 |
74,4 |
5519,0 |
1519,0 |
2045,0 |
|
25 |
34,8 |
36,3 |
1633,0 |
473,7 |
640,2 |
60,2 |
65,1 |
3315,0 |
1011,0 |
1362,0 |
65,9 |
68,8 |
4617,0 |
1320,0 |
1775,0 |
71,9 |
76,0 |
5721,0 |
1566,0 |
2108,0 |
|
26 |
34,8 |
36,3 |
1677,0 |
480,3 |
649,6 |
60,2 |
65,1 |
3401,0 |
1024,0 |
1381,0 |
65,9 |
68,8 |
4747,0 |
1339,0 |
1803,0 |
71,9 |
76,0 |
5890,0 |
1592,0 |
2145,0 |
|
27 |
34,8 |
36,3 |
1721,0 |
486,9 |
659,0 |
60,2 |
65,1 |
3487,0 |
1038,0 |
1399,0 |
65,9 |
68,8 |
4877,0 |
1359,0 |
1830,0 |
71,9 |
76,0 |
6059,0 |
1619,0 |
2182,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭИБлВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИБлПГнг(А)-HF; КПМСЭИБлВГнг(А)-FRLS; КПМСЭИБлПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 4,0 |
N х 2 х 4,0 |
N х 3 х 4,0 |
N х 4 х 4,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
10,2 |
10,5 |
162,1 |
53,0 |
70,6 |
15,6 |
16,0 |
310,4 |
102,8 |
136,8 |
16,2 |
16,7 |
372,2 |
115,1 |
153,5 |
17,4 |
17,9 |
434,6 |
130,7 |
174,4 |
|
2 |
15,8 |
16,3 |
302,8 |
104,3 |
138,8 |
27,0 |
27,9 |
656,2 |
250,2 |
331,6 |
28,3 |
29,2 |
786,0 |
278,3 |
369,3 |
30,8 |
31,8 |
934,2 |
324,7 |
431,1 |
|
3 |
16,6 |
17,0 |
370,8 |
117,2 |
156,7 |
28,4 |
29,4 |
808,6 |
279,6 |
371,8 |
30,0 |
31,1 |
1008,0 |
325,6 |
433,5 |
32,7 |
33,8 |
1211,0 |
382,9 |
510,1 |
|
4 |
17,8 |
18,6 |
444,8 |
133,8 |
179,4 |
31,1 |
32,4 |
990,7 |
328,3 |
437,5 |
32,9 |
34,1 |
1249,0 |
385,3 |
514,0 |
35,6 |
37,1 |
1495,0 |
444,2 |
593,2 |
|
5 |
19,5 |
21,0 |
528,6 |
157,1 |
210,9 |
34,1 |
35,3 |
1180,0 |
381,7 |
509,1 |
36,1 |
37,4 |
1499,0 |
450,0 |
600,9 |
39,6 |
41,0 |
1864,0 |
546,5 |
729,7 |
|
6 |
21,8 |
22,5 |
641,5 |
203,1 |
271,9 |
37,2 |
39,0 |
1374,0 |
437,9 |
584,5 |
39,6 |
41,1 |
1799,0 |
531,0 |
709,0 |
43,0 |
44,6 |
2163,0 |
615,6 |
823,0 |
|
7 |
21,8 |
22,5 |
701,7 |
211,0 |
283,2 |
37,2 |
39,0 |
1504,0 |
453,7 |
607,0 |
39,6 |
41,1 |
1984,0 |
554,7 |
742,3 |
43,0 |
44,6 |
2398,0 |
647,2 |
867,2 |
|
8 |
23,3 |
24,0 |
801,3 |
231,3 |
310,7 |
40,6 |
42,0 |
1747,0 |
525,4 |
702,4 |
42,7 |
44,3 |
2226,0 |
612,2 |
819,9 |
46,4 |
48,2 |
2697,0 |
716,4 |
960,6 |
|
9 |
25,5 |
26,8 |
899,6 |
263,5 |
353,7 |
44,4 |
46,0 |
1949,0 |
583,4 |
780,2 |
46,8 |
48,6 |
2488,0 |
681,0 |
912,3 |
51,9 |
53,8 |
3104,0 |
864,4 |
1157,0 |
|
10 |
27,4 |
28,3 |
1004,0 |
301,8 |
404,7 |
47,3 |
49,9 |
2133,0 |
630,8 |
844,2 |
50,8 |
52,7 |
2815,0 |
803,5 |
1074,0 |
55,3 |
57,4 |
3409,0 |
938,0 |
1256,0 |
|
11 |
28,1 |
29,1 |
1075,0 |
316,6 |
425,0 |
48,7 |
51,4 |
2291,0 |
662,5 |
887,4 |
52,3 |
54,3 |
3032,0 |
846,1 |
1132,0 |
57,0 |
59,2 |
3680,0 |
990,6 |
1327,0 |
|
12 |
28,1 |
29,1 |
1135,0 |
324,5 |
436,3 |
48,7 |
51,4 |
2421,0 |
678,3 |
909,9 |
52,3 |
54,3 |
3217,0 |
869,8 |
1166,0 |
57,0 |
59,2 |
3915,0 |
1022,0 |
1372,0 |
|
13 |
29,4 |
30,6 |
1215,0 |
344,4 |
463,3 |
52,1 |
54,1 |
2685,0 |
788,3 |
1055,0 |
55,0 |
57,1 |
3456,0 |
926,3 |
1242,0 |
60,0 |
63,2 |
4211,0 |
1090,0 |
1463,0 |
|
14 |
29,4 |
30,6 |
1275,0 |
352,3 |
474,5 |
52,1 |
54,1 |
2815,0 |
804,1 |
1078,0 |
55,0 |
57,1 |
3642,0 |
950,0 |
1275,0 |
60,0 |
63,2 |
4446,0 |
1122,0 |
1508,0 |
|
15 |
31,1 |
32,1 |
1371,0 |
383,1 |
515,8 |
54,9 |
57,0 |
3002,0 |
854,1 |
1145,0 |
58,0 |
60,2 |
3888,0 |
1010,0 |
1356,0 |
64,2 |
66,7 |
4856,0 |
1276,0 |
1712,0 |
|
16 |
31,1 |
32,1 |
1431,0 |
391,0 |
527,0 |
54,9 |
57,0 |
3132,0 |
869,9 |
1167,0 |
58,0 |
60,2 |
4073,0 |
1034,0 |
1390,0 |
64,2 |
66,7 |
5092,0 |
1308,0 |
1756,0 |
|
17 |
32,8 |
33,9 |
1528,0 |
423,3 |
570,2 |
57,8 |
60,0 |
3322,0 |
921,1 |
1236,0 |
61,9 |
64,3 |
4424,0 |
1175,0 |
1576,0 |
67,6 |
70,2 |
5403,0 |
1386,0 |
1861,0 |
|
18 |
32,8 |
33,9 |
1589,0 |
431,2 |
581,4 |
57,8 |
60,0 |
3452,0 |
936,9 |
1259,0 |
61,9 |
64,3 |
4609,0 |
1199,0 |
1609,0 |
67,6 |
70,2 |
5638,0 |
1417,0 |
1905,0 |
|
19 |
32,8 |
33,9 |
1649,0 |
439,1 |
592,7 |
57,8 |
60,0 |
3582,0 |
952,7 |
1281,0 |
61,9 |
64,3 |
4794,0 |
1222,0 |
1642,0 |
67,6 |
70,2 |
5873,0 |
1449,0 |
1949,0 |
|
20 |
34,2 |
35,4 |
1733,0 |
461,8 |
623,3 |
60,7 |
63,9 |
3771,0 |
1004,0 |
1350,0 |
65,0 |
67,5 |
5048,0 |
1288,0 |
1730,0 |
71,0 |
74,7 |
6185,0 |
1527,0 |
2054,0 |
|
21 |
34,2 |
35,4 |
1793,0 |
469,7 |
634,6 |
60,7 |
63,9 |
3902,0 |
1020,0 |
1372,0 |
65,0 |
67,5 |
5233,0 |
1311,0 |
1764,0 |
71,0 |
74,7 |
6420,0 |
1559,0 |
2098,0 |
|
22 |
38,3 |
39,7 |
1987,0 |
548,4 |
738,3 |
68,3 |
70,9 |
4284,0 |
1206,0 |
1617,0 |
72,2 |
75,9 |
5578,0 |
1433,0 |
1924,0 |
79,9 |
83,0 |
6966,0 |
1801,0 |
2417,0 |
|
23 |
38,3 |
39,7 |
2047,0 |
556,3 |
749,6 |
68,3 |
70,9 |
4414,0 |
1221,0 |
1639,0 |
72,2 |
75,9 |
5763,0 |
1456,0 |
1958,0 |
79,9 |
83,0 |
7201,0 |
1833,0 |
2461,0 |
|
24 |
38,3 |
39,7 |
2108,0 |
564,2 |
760,9 |
68,3 |
70,9 |
4544,0 |
1237,0 |
1662,0 |
72,2 |
75,9 |
5948,0 |
1480,0 |
1991,0 |
79,9 |
83,0 |
7437,0 |
1864,0 |
2506,0 |
|
25 |
39,1 |
40,4 |
2181,0 |
580,2 |
782,7 |
69,7 |
72,4 |
4707,0 |
1273,0 |
1710,0 |
74,6 |
77,5 |
6292,0 |
1620,0 |
2176,0 |
81,6 |
84,8 |
7713,0 |
1921,0 |
2583,0 |
|
26 |
39,1 |
40,4 |
2241,0 |
588,1 |
794,0 |
69,7 |
72,4 |
4837,0 |
1288,0 |
1732,0 |
74,6 |
77,5 |
6477,0 |
1644,0 |
2209,0 |
81,6 |
84,8 |
7948,0 |
1953,0 |
2627,0 |
|
27 |
39,1 |
40,4 |
2302,0 |
596,0 |
805,3 |
69,7 |
72,4 |
4967,0 |
1304,0 |
1755,0 |
74,6 |
77,5 |
6662,0 |
1668,0 |
2243,0 |
81,6 |
84,8 |
8184,0 |
1984,0 |
2671,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Купить КПМСЭИБлВГнг(А)-FRLS в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
