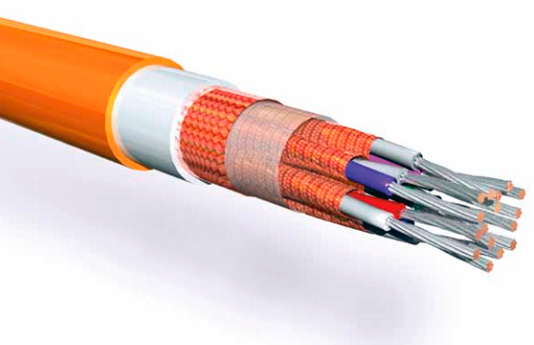

КПМСЭИЭПГ-знг(А)-FRHF
Производитель —
Оценка (средняя 0)
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с индивидуально экранированными элементами (экран в виде оплетки...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПМСЭИЭПГ-знг(А)-FRHF
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с индивидуально экранированными элементами (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплет- ки или обмотки из медных проволок, без брони, с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполните- лями (в соответствии с требованиями п.9.3.1 ГОСТ IEC 60079-14-2011 «Взрывоо- пасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок»).
Технические параметры
Номинальное сечение токопроводящих жил кабелей, мм2:
0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.
Число жил, пар, троек, четверок: 1-65.
Модификации
– кабель КПМВЭИЭВГ-з – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.
– кабель КПМВЭИЭВГ-знг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМВЭИЭВГ-знг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМПЭИЭПГ-знг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.
– кабель КПМСЭИЭВГ-знг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.
– кабель КПМСЭИЭПГ-знг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.
Примечания
– с однопроволочными токопроводящими жилами (без буквы Г);
– с токопроводящими жилами из медных проволок добавляется индекс «м»;
– с экранами из фольгированного композиционного материала (металлической поверхностью внутрь) с дренажным проводником под экранами добавляется индекс «ф»;
– с экранами из медных луженых проволок добавляется индекс «л»;
– с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого – экран в виде оплетки из медных или медных луженых проволок добавляется индекс «фм» или «фл»;
– с водоблокирующими элементами добавляется индекс «в»;
– с оболочками поверх индивидуально-экранированных элементов добавляется индекс «п»;
– в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»); – в теплостойком исполнении добавляется индекс «т».
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20ºС соответствует ГОСТ 22483-2012. Электрическое сопротивление изоляции при нормальных климатических условиях, пересчитанное на 1 км длины, МОм, не менее:
– кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» –100;
– остальные – 10.
Испытательное переменное напряжение при приемке и поставке:
– между жилами – 2500 В;
– между жилами и экранами – 2000 В.
Повышенная температура эксплуатации, ºС:
– кабели в теплостойком исполнении – до 125;
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF» – до 110;
– кабели остальных марок – до 80.
Пониженная температура эксплуатации, ºС:
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ – до минус 60;
– кабели остальных марок – до минус 50.
Монтаж без предварительного нагрева допускается производить при температу- ре, ºС:
– не ниже минус 20 – для кабелей с индексом «нг(А)-LS»;
– не ниже минус 30 – для остальных кабелей.
Значение показателя огнестойкости – не менее 180 мин.
Повышенная влажность воздуха до 98% при температуре 35ºС.
Стойкость к воздействию воды при температуре (20±5)ºС.
Стойкость к продольному распространению воды (в исполнении «в»).
Стойкость к воздействию солнечного излучения.
Маслобензостойкость.
Стойкость к воздействию плесневых грибов.
Стойкость к дезактивирующим растворам. Сейсмостойкость.
Стойкость к монтажным изгибам.
Срок службы – не менее 35 лет.
ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Кабель КПМВЭИЭВГ-знг(А)-LS 5х3х1,0 ТУ 16.К18-114-2012
Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, с пятью индивидуально экранированными тройками (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплетки или обмотки из медных проволок, без брони, с круглым поперечным сечением и подложкой под оболочкой, полученной методом экструзии, с негигроскопичными заполнителями.
Кабель КПМПЭИЭПм-взнг(А)-HF 5х0,75 ТУ 16.К18-114-2012
Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тле- нии, с пятью индивидуально экранированными жилами (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплетки или обмотки из медных проволок, без брони, с водоблокирующими элементами, с круглым поперечным сечением и подложкой под оболочкой, полученной методом экструзии, с негигроскопичными заполнителями.
Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной про- кладке (без обозначения показателя пожарной опасности).
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,35 |
N х 2 х 0,35 |
N х 3 х 0,35 |
N х 4 х 0,35 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,4 |
6,6 |
48,8 |
24,7 |
32,7 |
8,6 |
9,0 |
77,5 |
38,8 |
51,6 |
8,9 |
9,3 |
87,9 |
42,5 |
56,7 |
9,4 |
9,9 |
96,5 |
41,2 |
60,2 |
|
2 |
9,2 |
9,6 |
85,7 |
41,6 |
55,5 |
13,9 |
15,0 |
162,6 |
79,2 |
105,4 |
14,4 |
15,6 |
184,5 |
87,1 |
116,1 |
15,7 |
17,0 |
190,3 |
81,6 |
119,2 |
|
3 |
9,5 |
10,0 |
100,3 |
45,8 |
61,2 |
14,5 |
15,7 |
190,7 |
87,6 |
117,2 |
15,4 |
16,6 |
243,7 |
99,4 |
133,0 |
16,7 |
17,8 |
278,6 |
94,8 |
137,2 |
|
4 |
10,4 |
10,9 |
121,0 |
54,4 |
72,9 |
15,9 |
17,2 |
237,6 |
100,3 |
134,6 |
16,8 |
18,0 |
284,2 |
118,5 |
158,9 |
18,1 |
20,0 |
299,5 |
115,5 |
166,6 |
|
5 |
11,1 |
11,7 |
141,0 |
60,5 |
81,3 |
17,4 |
18,6 |
278,3 |
117,8 |
158,1 |
18,2 |
20,2 |
336,4 |
133,8 |
179,9 |
20,3 |
22,1 |
360,5 |
132,6 |
190,7 |
|
6 |
11,9 |
12,7 |
158,6 |
66,8 |
89,9 |
18,8 |
20,8 |
321,9 |
130,6 |
175,6 |
20,3 |
22,2 |
406,2 |
168,8 |
226,4 |
22,3 |
24,1 |
483,2 |
150,1 |
215,2 |
|
7 |
11,9 |
12,7 |
170,7 |
69,0 |
93,1 |
18,8 |
20,8 |
344,2 |
135,1 |
182,1 |
20,3 |
22,2 |
436,9 |
175,5 |
236,0 |
22,3 |
24,1 |
493,6 |
159,3 |
227,3 |
|
8 |
12,8 |
14,0 |
198,3 |
76,0 |
102,6 |
20,8 |
22,9 |
405,3 |
167,7 |
225,5 |
22,2 |
24,0 |
515,6 |
195,7 |
263,3 |
24,1 |
26,3 |
565,9 |
195,2 |
279,5 |
|
9 |
14,2 |
15,3 |
229,9 |
92,6 |
124,8 |
23,2 |
24,9 |
489,2 |
195,3 |
262,2 |
24,3 |
26,5 |
600,4 |
223,5 |
300,5 |
26,7 |
28,8 |
689,6 |
230,9 |
331,4 |
|
10 |
15,2 |
16,1 |
262,9 |
100,7 |
135,7 |
24,6 |
26,8 |
550,2 |
209,9 |
282,0 |
26,2 |
28,3 |
671,7 |
257,7 |
346,0 |
28,5 |
30,8 |
701,2 |
250,9 |
359,1 |
|
11 |
15,6 |
16,7 |
278,3 |
105,1 |
141,9 |
25,3 |
27,5 |
581,3 |
219,4 |
295,2 |
26,9 |
29,1 |
712,5 |
270,2 |
363,3 |
29,3 |
32,1 |
775,6 |
280,2 |
402,1 |
|
12 |
15,6 |
16,7 |
290,4 |
107,4 |
145,2 |
25,3 |
27,5 |
603,6 |
223,8 |
301,7 |
26,9 |
29,1 |
743,2 |
276,9 |
372,8 |
29,3 |
32,1 |
823,5 |
289,4 |
414,3 |
|
13 |
16,3 |
17,5 |
308,3 |
113,5 |
153,6 |
26,9 |
29,0 |
663,5 |
254,2 |
342,1 |
28,4 |
30,7 |
802,5 |
302,2 |
406,8 |
30,9 |
33,6 |
933,2 |
308,4 |
441,1 |
|
14 |
16,3 |
17,5 |
320,4 |
115,7 |
156,9 |
26,9 |
29,0 |
685,8 |
258,7 |
348,6 |
28,4 |
30,7 |
833,2 |
308,9 |
416,3 |
30,9 |
33,6 |
958,3 |
317,6 |
453,2 |
|
15 |
17,2 |
18,2 |
345,7 |
127,5 |
172,6 |
28,4 |
30,7 |
737,5 |
282,2 |
380,1 |
29,8 |
32,7 |
884,1 |
327,3 |
441,3 |
32,8 |
35,5 |
998,2 |
346,3 |
494,6 |
|
16 |
17,2 |
18,2 |
357,7 |
129,7 |
175,8 |
28,4 |
30,7 |
759,8 |
286,7 |
386,6 |
29,8 |
32,7 |
914,8 |
334,0 |
450,8 |
32,8 |
35,5 |
1003,5 |
355,5 |
506,7 |
|
17 |
18,0 |
19,1 |
385,3 |
136,7 |
185,3 |
29,7 |
32,6 |
801,6 |
302,5 |
408,0 |
31,4 |
34,5 |
978,7 |
362,2 |
488,5 |
34,6 |
37,7 |
1100,2 |
376,4 |
536,4 |
|
18 |
18,0 |
19,1 |
397,4 |
138,9 |
188,6 |
29,7 |
32,6 |
823,9 |
307,0 |
414,5 |
31,4 |
34,5 |
1009,0 |
368,8 |
498,1 |
34,6 |
37,7 |
1178,0 |
385,6 |
548,6 |
|
19 |
18,0 |
19,1 |
409,4 |
141,1 |
191,9 |
29,7 |
32,6 |
846,2 |
311,4 |
421,0 |
31,4 |
34,5 |
1040,0 |
375,5 |
507,7 |
34,6 |
37,7 |
1201,0 |
394,8 |
560,7 |
|
20 |
18,7 |
20,6 |
428,8 |
148,1 |
201,4 |
31,3 |
34,3 |
900,3 |
336,6 |
454,6 |
33,3 |
36,0 |
1156,0 |
398,6 |
538,7 |
36,2 |
39,5 |
1252,0 |
415,7 |
590,4 |
|
21 |
18,7 |
20,6 |
440,9 |
150,3 |
204,6 |
31,3 |
34,3 |
922,6 |
341,1 |
461,1 |
33,3 |
36,0 |
1186,0 |
405,3 |
548,3 |
36,2 |
39,5 |
1307,0 |
424,9 |
602,6 |
|
22 |
21,2 |
23,1 |
496,4 |
183,8 |
248,7 |
35,1 |
38,2 |
1071,0 |
387,4 |
522,4 |
37,3 |
40,2 |
1318,0 |
476,2 |
641,7 |
40,4 |
43,5 |
1375,0 |
461,4 |
655,7 |
|
23 |
21,2 |
23,1 |
508,4 |
186,0 |
252,0 |
35,1 |
38,2 |
1094,0 |
391,8 |
528,9 |
37,3 |
40,2 |
1349,0 |
482,9 |
651,3 |
40,4 |
43,5 |
1401,0 |
470,6 |
667,9 |
|
24 |
21,2 |
23,1 |
520,5 |
188,2 |
255,2 |
35,1 |
38,2 |
1116,0 |
396,3 |
535,4 |
37,3 |
40,2 |
1380,0 |
489,5 |
660,9 |
40,4 |
43,5 |
1478,0 |
479,9 |
680,0 |
|
25 |
22,0 |
23,6 |
568,6 |
196,3 |
266,2 |
35,8 |
38,9 |
1150,0 |
406,8 |
549,9 |
38,0 |
40,9 |
1424,0 |
503,2 |
679,5 |
41,2 |
44,4 |
1520,0 |
494,9 |
701,0 |
|
26 |
22,0 |
23,6 |
580,7 |
198,6 |
269,5 |
35,8 |
38,9 |
1172,0 |
411,3 |
556,4 |
38,0 |
40,9 |
1454,0 |
509,8 |
689,1 |
41,2 |
44,4 |
1605,0 |
504,1 |
713,1 |
|
27 |
22,0 |
23,6 |
592,8 |
200,8 |
272,7 |
35,8 |
38,9 |
1195,0 |
415,7 |
562,9 |
38,0 |
40,9 |
1485,0 |
516,5 |
698,6 |
41,2 |
44,4 |
1699,0 |
513,3 |
725,3 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,5 |
N х 2 х 0,5 |
N х 3 х 0,5 |
N х 4 х 0,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,5 |
6,8 |
51",0 |
25,5 |
33,9 |
8,8 |
9,3 |
84,0 |
40,5 |
54,0 |
9,2 |
9,6 |
96,8 |
44,5 |
59,4 |
9,7 |
10,6 |
107,4 |
43,6 |
63,6 |
|
2 |
9,4 |
9,9 |
90,5 |
43,4 |
57,8 |
14,4 |
15,5 |
176,6 |
83,2 |
110,7 |
15,2 |
16,2 |
212,8 |
93,1 |
124,1 |
16,5 |
17,9 |
252,6 |
86,8 |
126,5 |
|
3 |
9,8 |
10,5 |
106,8 |
47,8 |
64,0 |
15,3 |
16,3 |
224,2 |
93,6 |
125,1 |
16,0 |
17,2 |
254,8 |
104,9 |
140,5 |
17,4 |
18,8 |
298,9 |
105,5 |
152,9 |
|
4 |
10,7 |
11,3 |
131,8 |
56,9 |
76,3 |
16,8 |
17,8 |
268,7 |
110,8 |
148,5 |
17,5 |
18,7 |
308,6 |
125,3 |
168,1 |
18,8 |
21,1 |
378,0 |
123,3 |
177,6 |
|
5 |
11,5 |
12,2 |
151,0 |
63,5 |
85,3 |
18,2 |
20,0 |
317,1 |
124,3 |
166,9 |
19,0 |
20,9 |
366,3 |
141,8 |
190,6 |
21,1 |
23,6 |
402,1 |
141,8 |
203,6 |
|
6 |
12,4 |
13,1 |
176,3 |
70,8 |
95,4 |
20,2 |
22,0 |
382,9 |
157,4 |
210,8 |
21,2 |
23,3 |
442,5 |
178,7 |
239,8 |
23,5 |
25,9 |
478,6 |
178,6 |
257,0 |
|
7 |
12,4 |
13,1 |
189,8 |
73,3 |
98,9 |
20,2 |
22,0 |
410,0 |
162,2 |
217,9 |
21,2 |
23,3 |
477,8 |
186,0 |
250,2 |
23,5 |
25,9 |
502,6 |
188,7 |
270,3 |
|
8 |
13,7 |
14,4 |
224,9 |
88,6 |
119,4 |
22,1 |
23,8 |
484,7 |
180,5 |
242,7 |
23,4 |
24,9 |
593,0 |
214,5 |
288,3 |
25,2 |
28,0 |
620,1 |
222,1 |
318,7 |
|
9 |
14,7 |
15,8 |
247,5 |
97,4 |
131,3 |
24,2 |
26,3 |
565,6 |
206,4 |
277,2 |
25,8 |
27,6 |
676,1 |
253,5 |
340,3 |
28,1 |
30,7 |
725,6 |
247,0 |
354,2 |
|
10 |
15,8 |
16,9 |
282,5 |
105,9 |
142,8 |
26,1 |
28,1 |
632,9 |
238,7 |
320,1 |
27,3 |
29,5 |
732,6 |
273,2 |
367,0 |
29,7 |
33,0 |
779,9 |
283,8 |
407,6 |
|
11 |
16,2 |
17,3 |
299,6 |
110,7 |
149,5 |
26,8 |
28,9 |
669,9 |
249,3 |
334,9 |
28,3 |
30,5 |
789,5 |
295,2 |
396,6 |
30,8 |
34,2 |
856,3 |
299,9 |
429,9 |
|
12 |
16,2 |
17,3 |
313,2 |
113,1 |
153,1 |
26,8 |
28,9 |
696,9 |
254,2 |
342,0 |
28,3 |
30,5 |
824,7 |
302,5 |
407,1 |
30,8 |
34,2 |
952,8 |
310,0 |
443,2 |
|
13 |
17,1 |
18,0 |
339,6 |
124,8 |
168,7 |
28,3 |
30,4 |
752,3 |
277,6 |
373,3 |
29,6 |
32,4 |
879,1 |
320,9 |
432,1 |
32,7 |
35,8 |
1021,3 |
339,0 |
485,0 |
|
14 |
17,1 |
18,0 |
353,1 |
127,2 |
172,3 |
28,3 |
30,4 |
779,3 |
282,5 |
380,4 |
29,6 |
32,4 |
914,3 |
328,2 |
442,6 |
32,7 |
35,8 |
1058,9 |
349,1 |
498,2 |
|
15 |
17,8 |
18,9 |
382,3 |
134,5 |
182,2 |
29,6 |
32,4 |
826,3 |
299,0 |
402,8 |
31,3 |
34,2 |
983,1 |
357,3 |
481,5 |
34,5 |
38,1 |
1105,3 |
371,2 |
529,6 |
|
16 |
17,8 |
18,9 |
395,8 |
136,9 |
185,7 |
29,6 |
32,4 |
853,4 |
303,9 |
409,9 |
31,3 |
34,2 |
1018,0 |
364,6 |
492,0 |
34,5 |
38,1 |
1289,0 |
381,3 |
542,9 |
|
17 |
18,6 |
20,4 |
417,1 |
144,3 |
195,9 |
31,3 |
34,1 |
913,3 |
330,1 |
445,0 |
33,3 |
35,9 |
1140,0 |
389,1 |
524,9 |
36,2 |
40,0 |
1354,0 |
403,8 |
574,9 |
|
18 |
18,6 |
20,4 |
430,6 |
146,8 |
199,4 |
31,3 |
34,1 |
940,4 |
335,0 |
452,1 |
33,3 |
35,9 |
1175,0 |
396,4 |
535,3 |
36,2 |
40,0 |
1401,0 |
413,9 |
588,2 |
|
19 |
18,6 |
20,4 |
444,2 |
149,2 |
203,0 |
31,3 |
34,1 |
967,4 |
339,9 |
459,2 |
33,3 |
35,9 |
1210,0 |
403,7 |
545,8 |
36,2 |
40,0 |
1499,0 |
423,9 |
601,5 |
|
20 |
20,1 |
21,3 |
490,4 |
175,8 |
238,0 |
33,1 |
35,7 |
1079,0 |
361,1 |
487,7 |
35,0 |
38,0 |
1284,0 |
434,7 |
587,3 |
38,4 |
41,9 |
1548,0 |
446,5 |
633,5 |
|
21 |
20,1 |
21,3 |
503,9 |
178,2 |
241,5 |
33,1 |
35,7 |
1106,0 |
365,9 |
494,8 |
35,0 |
38,0 |
1319,0 |
442,0 |
597,7 |
38,4 |
41,9 |
1602,0 |
456,5 |
646,8 |
|
22 |
22,4 |
23,9 |
570,2 |
197,2 |
266,9 |
36,7 |
39,8 |
1203,0 |
410,9 |
554,4 |
39,0 |
41,9 |
1448,0 |
506,5 |
682,8 |
42,3 |
46,3 |
1658,0 |
517,9 |
737,1 |
|
23 |
22,4 |
23,9 |
583,8 |
199,7 |
270,5 |
36,7 |
39,8 |
1230,0 |
415,7 |
561,5 |
39,0 |
41,9 |
1483,0 |
513,8 |
693,3 |
42,3 |
46,3 |
1745,0 |
528,1 |
750,3 |
|
24 |
22,4 |
23,9 |
597,4 |
202,1 |
274,0 |
36,7 |
39,8 |
1257,0 |
420,6 |
568,6 |
39,0 |
41,9 |
1518,0 |
521,1 |
703,7 |
42,3 |
46,3 |
1826,0 |
538,1 |
763,6 |
|
25 |
23,0 |
24,4 |
624,6 |
214,3 |
290,3 |
37,8 |
40,6 |
1327,0 |
456,2 |
615,7 |
39,8 |
42,7 |
1567,0 |
535,7 |
723,8 |
43,1 |
47,2 |
1879,0 |
554,8 |
787,0 |
|
26 |
23,0 |
24,4 |
638,2 |
216,7 |
293,9 |
37,8 |
40,6 |
1354,0 |
461,1 |
622,8 |
39,8 |
42,7 |
1603,0 |
543,0 |
734,3 |
43,1 |
47,2 |
1900,0 |
564,9 |
800,2 |
|
27 |
23,0 |
24,4 |
651,7 |
219,2 |
297,5 |
37,8 |
40,6 |
1381,0 |
466,0 |
629,9 |
39,8 |
42,7 |
1638,0 |
550,3 |
744,7 |
43,1 |
47,2 |
1928,0 |
575,0 |
813,5 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 0,75 |
N х 2 х 0,75 |
N х 3 х 0,75 |
N х 4 х 0,75 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,0 |
7,2 |
60,5 |
28,7 |
38,2 |
9,7 |
10,5 |
101",0 |
47,3 |
63,2 |
10,5 |
11,0 |
129,5 |
56,6 |
75,5 |
11,1 |
11,7 |
145,6 |
53,5 |
77,5 |
|
2 |
10,5 |
11,0 |
114,2 |
53,3 |
71,1 |
16,6 |
17,8 |
229,9 |
104,7 |
139,4 |
17,7 |
18,6 |
281,4 |
118,3 |
157,7 |
19,0 |
20,7 |
356,2 |
112,7 |
163,8 |
|
3 |
11,0 |
11,5 |
137,8 |
59,4 |
79,5 |
17,5 |
18,7 |
273,2 |
117,2 |
156,7 |
18,6 |
20,3 |
346,4 |
134,7 |
180,5 |
20,7 |
22,2 |
456,9 |
132,8 |
191,2 |
|
4 |
11,8 |
12,5 |
166,6 |
67,2 |
90,3 |
19,0 |
21,0 |
331,0 |
133,5 |
179,1 |
20,8 |
22,4 |
452,5 |
175,3 |
234,7 |
23,1 |
24,4 |
508,9 |
174,3 |
250,9 |
|
5 |
12,8 |
13,9 |
199,4 |
76,3 |
102,7 |
21,2 |
23,5 |
408,6 |
171,1 |
229,2 |
23,3 |
24,6 |
612,8 |
209,1 |
280,0 |
25,1 |
27,0 |
678,1 |
214,1 |
307,9 |
|
6 |
14,2 |
15,1 |
242,7 |
93,8 |
126,2 |
23,6 |
25,8 |
504,9 |
200,7 |
268,9 |
25,1 |
27,0 |
649,6 |
233,7 |
313,5 |
27,6 |
29,4 |
709,0 |
242,3 |
347,5 |
|
7 |
14,2 |
15,1 |
263,0 |
97,4 |
131,3 |
23,6 |
25,8 |
540,3 |
207,8 |
279,2 |
25,1 |
27,0 |
705,9 |
244,4 |
328,7 |
27,6 |
29,4 |
853,4 |
257,0 |
367,0 |
|
8 |
15,4 |
16,1 |
313,6 |
107,8 |
145,5 |
25,3 |
27,6 |
619,1 |
227,7 |
306,3 |
27,4 |
29,2 |
831,6 |
286,5 |
385,0 |
29,8 |
32,2 |
987,6 |
300,8 |
430,0 |
|
9 |
16,8 |
17,7 |
343,6 |
123,9 |
167,0 |
28,2 |
30,6 |
718,5 |
278,2 |
373,2 |
30,1 |
32,5 |
934,4 |
326,4 |
438,3 |
33,2 |
35,4 |
1111,2 |
343,6 |
491,5 |
|
10 |
17,8 |
18,7 |
372,6 |
133,3 |
179,8 |
29,9 |
32,9 |
778,4 |
299,7 |
402,3 |
32,6 |
34,7 |
1140,0 |
366,2 |
491,5 |
35,5 |
38,1 |
1315,0 |
373,5 |
533,6 |
|
11 |
18,2 |
19,8 |
397,3 |
139,8 |
188,8 |
31,0 |
34,0 |
838,1 |
323,3 |
434,0 |
33,6 |
35,7 |
1213,0 |
385,0 |
517,3 |
36,5 |
39,2 |
1401,0 |
395,8 |
564,4 |
|
12 |
18,2 |
19,8 |
417,6 |
143,3 |
194,0 |
31,0 |
34,0 |
873,5 |
330,4 |
444,3 |
33,6 |
35,7 |
1269,0 |
395,7 |
532,5 |
36,5 |
39,2 |
1485,0 |
410,5 |
583,9 |
|
13 |
19,1 |
20,7 |
454,1 |
151,9 |
205,8 |
32,9 |
35,6 |
1041,0 |
354,3 |
476,5 |
35,4 |
37,9 |
1317,0 |
431,0 |
579,9 |
38,7 |
41,1 |
1506,0 |
438,3 |
623,0 |
|
14 |
19,1 |
20,7 |
474,4 |
155,5 |
210,9 |
32,9 |
35,6 |
1077,0 |
361,4 |
486,8 |
35,4 |
37,9 |
1373,0 |
441,7 |
595,0 |
38,7 |
41,1 |
1487,0 |
453,1 |
642,5 |
|
15 |
20,6 |
22,1 |
528,9 |
184,4 |
249,1 |
34,8 |
37,9 |
1105,0 |
393,3 |
529,4 |
37,6 |
39,8 |
1491,0 |
492,7 |
662,8 |
40,7 |
43,2 |
1598,0 |
482,4 |
683,8 |
|
16 |
20,6 |
22,1 |
549,2 |
187,9 |
254,2 |
34,8 |
37,9 |
1140,0 |
400,4 |
539,7 |
37,6 |
39,8 |
1548,0 |
503,4 |
678,0 |
40,7 |
43,2 |
1699,0 |
497,2 |
703,3 |
|
17 |
22,0 |
23,3 |
652,8 |
201,4 |
272,4 |
36,5 |
39,8 |
1205,0 |
422,9 |
570,1 |
39,5 |
41,8 |
1637,0 |
532,1 |
716,7 |
42,8 |
45,4 |
1732,0 |
549,4 |
779,0 |
|
18 |
22,0 |
23,3 |
673,1 |
205,0 |
277,5 |
36,5 |
39,8 |
1240,0 |
430,0 |
580,4 |
39,5 |
41,8 |
1694,0 |
542,8 |
731,9 |
42,8 |
45,4 |
1845,0 |
564,1 |
798,4 |
|
19 |
22,0 |
23,3 |
693,3 |
208,5 |
282,7 |
36,5 |
39,8 |
1275,0 |
437,2 |
590,7 |
39,5 |
41,8 |
1750,0 |
553,5 |
747,1 |
42,8 |
45,4 |
1907,0 |
578,9 |
817,9 |
|
20 |
23,1 |
24,3 |
734,8 |
225,8 |
305,7 |
38,6 |
41,6 |
1372,0 |
484,4 |
653,3 |
41,3 |
43,8 |
1840,0 |
582,1 |
785,8 |
44,8 |
47,6 |
2003,0 |
621,7 |
879,4 |
|
21 |
23,1 |
24,3 |
755,1 |
229,3 |
310,8 |
38,6 |
41,6 |
1407,0 |
491,5 |
663,6 |
41,3 |
43,8 |
1896,0 |
592,8 |
800,9 |
44,8 |
47,6 |
2089,0 |
636,4 |
898,9 |
|
22 |
25,8 |
27,1 |
804,0 |
265,8 |
359,0 |
42,5 |
46,0 |
1514,0 |
537,0 |
724,2 |
45,6 |
49,1 |
2031,0 |
645,4 |
871,0 |
50,3 |
53,4 |
2221,0 |
690,3 |
977,1 |
|
23 |
25,8 |
27,1 |
824,2 |
269,3 |
364,1 |
42,5 |
46,0 |
1550,0 |
544,2 |
734,5 |
45,6 |
49,1 |
2087,0 |
656,0 |
886,2 |
50,3 |
53,4 |
2305,0 |
705,1 |
996,6 |
|
24 |
25,8 |
27,1 |
844,5 |
272,9 |
369,3 |
42,5 |
46,0 |
1585,0 |
551,3 |
744,8 |
45,6 |
49,1 |
2144,0 |
666,7 |
901,4 |
50,3 |
53,4 |
2445,0 |
719,8 |
1016,0 |
|
25 |
26,2 |
27,6 |
871,3 |
280,3 |
379,4 |
43,4 |
46,9 |
1636,0 |
566,7 |
765,9 |
46,6 |
50,1 |
2217,0 |
686,4 |
928,3 |
51,3 |
54,5 |
2589,0 |
743,0 |
1048,1 |
|
26 |
26,2 |
27,6 |
891,6 |
283,8 |
384,6 |
43,4 |
46,9 |
1671,0 |
573,8 |
776,1 |
46,6 |
50,1 |
2273,0 |
697,1 |
943,5 |
51,3 |
54,5 |
1625,0 |
757,7 |
1067,5 |
|
27 |
26,2 |
27,6 |
911,8 |
287,4 |
389,7 |
43,4 |
46,9 |
1706,0 |
580,9 |
786,4 |
46,6 |
50,1 |
2329,0 |
707,8 |
958,6 |
51,3 |
54,5 |
2709,0 |
772,5 |
1087,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 1",0 |
N х 2 х 1,0 |
N х 3 х 1,0 |
N х 4 х1,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,2 |
7,4 |
64,7 |
30,0 |
40,0 |
10,5 |
10,9 |
120,8 |
53,8 |
71,8 |
10,9 |
11,4 |
141,9 |
60,0 |
80,1 |
11,6 |
12,3 |
162,3 |
56,6 |
82,1 |
|
2 |
10,9 |
11,4 |
123,2 |
56,2 |
74,9 |
17,7 |
18,6 |
264,1 |
112,8 |
150,3 |
18,5 |
20,1 |
308,1 |
125,8 |
167,9 |
20,6 |
22,1 |
429,8 |
119,8 |
173,9 |
|
3 |
11,4 |
11,9 |
152,8 |
62,8 |
84,1 |
18,6 |
20,2 |
320,3 |
126,5 |
169,3 |
20,2 |
21,2 |
416,7 |
163,0 |
217,7 |
22,1 |
23,5 |
525,6 |
141,5 |
203,6 |
|
4 |
12,4 |
13,0 |
192,4 |
72,0 |
96,7 |
20,9 |
22,4 |
417,7 |
164,3 |
219,7 |
22,3 |
23,7 |
574,9 |
190,4 |
254,9 |
24,2 |
26,0 |
603,2 |
185,8 |
267,1 |
|
5 |
13,8 |
14,4 |
234,5 |
89,8 |
120,5 |
23,3 |
24,5 |
569,4 |
195,3 |
261,3 |
24,4 |
26,2 |
631,3 |
223,3 |
299,3 |
26,8 |
28,5 |
717,4 |
228,2 |
327,9 |
|
6 |
15,0 |
15,7 |
288,5 |
100,9 |
135,7 |
25,2 |
27,0 |
619,7 |
217,1 |
291,0 |
26,9 |
28,5 |
767,0 |
267,2 |
357,9 |
29,2 |
31,0 |
803,5 |
273,8 |
393,3 |
|
7 |
15,0 |
15,7 |
311,9 |
104,9 |
141,4 |
25,2 |
27,0 |
667,2 |
225,0 |
302,3 |
26,9 |
28,5 |
832,6 |
279,1 |
374,7 |
29,2 |
31,0 |
955,4 |
289,8 |
414,5 |
|
8 |
16,0 |
17,0 |
336,2 |
114,7 |
154,9 |
27,5 |
29,2 |
761,9 |
264,4 |
354,9 |
29,1 |
30,8 |
937,4 |
315,7 |
424,0 |
31,6 |
34,0 |
1001,0 |
329,6 |
471,3 |
|
9 |
17,6 |
18,4 |
378,2 |
131,8 |
177,8 |
30,4 |
32,5 |
867,8 |
310,6 |
416,3 |
32,4 |
34,3 |
1163,0 |
363,2 |
487,4 |
35,2 |
37,6 |
1201,5 |
367,1 |
524,6 |
|
10 |
18,6 |
20,1 |
419,4 |
142,0 |
191,7 |
32,7 |
34,7 |
1053,0 |
338,6 |
454,0 |
34,6 |
36,4 |
1277,0 |
402,7 |
540,3 |
37,8 |
40,0 |
1385,0 |
399,2 |
569,9 |
|
11 |
19,1 |
20,6 |
447,6 |
149,0 |
201,5 |
33,6 |
35,7 |
1117,0 |
354,6 |
476,0 |
35,5 |
37,9 |
1310,0 |
423,5 |
568,8 |
38,9 |
41,1 |
1425,0 |
423,2 |
603,1 |
|
12 |
19,1 |
20,6 |
470,9 |
153,0 |
207,2 |
33,6 |
35,7 |
1164,0 |
362,5 |
487,3 |
35,5 |
37,9 |
1375,0 |
435,3 |
585,6 |
38,9 |
41,1 |
1607,0 |
439,3 |
624,2 |
|
13 |
20,6 |
22,0 |
528,2 |
181,9 |
245,4 |
35,4 |
37,8 |
1204,0 |
395,0 |
530,9 |
37,7 |
39,8 |
1502,0 |
486,8 |
654,2 |
40,8 |
43,2 |
1727,0 |
469,2 |
666,3 |
|
14 |
20,6 |
22,0 |
551,5 |
185,8 |
251,1 |
35,4 |
37,8 |
1251,0 |
402,9 |
542,3 |
37,7 |
39,8 |
1567,0 |
498,7 |
670,9 |
40,8 |
43,2 |
1801,0 |
485,3 |
687,5 |
|
15 |
22,0 |
23,2 |
658,5 |
199,9 |
270,0 |
37,7 |
39,7 |
1361,0 |
451,2 |
606,3 |
39,6 |
41,8 |
1668,0 |
529,0 |
712,0 |
43,0 |
45,4 |
1945,0 |
539,2 |
765,4 |
|
16 |
22,0 |
23,2 |
681,8 |
203,8 |
275,7 |
37,7 |
39,7 |
1408,0 |
459,1 |
617,7 |
39,6 |
41,8 |
1733,0 |
540,8 |
728,7 |
43,0 |
45,4 |
2020,0 |
555,2 |
786,6 |
|
17 |
23,2 |
24,3 |
684,9 |
221,9 |
299,9 |
39,5 |
41,7 |
1489,0 |
484,9 |
652,6 |
41,6 |
44,0 |
1835,0 |
571,8 |
770,6 |
45,1 |
47,8 |
2101,0 |
600,4 |
851,5 |
|
18 |
23,2 |
24,3 |
708,2 |
225,8 |
305,6 |
39,5 |
41,7 |
1537,0 |
492,8 |
664,0 |
41,6 |
44,0 |
1900,0 |
583,7 |
787,4 |
45,1 |
47,8 |
2221,0 |
616,4 |
872,6 |
|
19 |
23,2 |
24,3 |
731,6 |
229,8 |
311,2 |
39,5 |
41,7 |
1584,0 |
500,7 |
675,3 |
41,6 |
44,0 |
1966,0 |
595,5 |
804,1 |
45,1 |
47,8 |
2308,0 |
632,5 |
893,8 |
|
20 |
24,2 |
25,8 |
767,2 |
241,2 |
326,7 |
41,4 |
43,7 |
1665,0 |
526,6 |
710,2 |
43,6 |
46,1 |
2067,0 |
626,5 |
846,1 |
47,3 |
50,8 |
2399,0 |
666,3 |
941,8 |
|
21 |
24,2 |
25,8 |
790,5 |
245,1 |
332,4 |
41,4 |
43,7 |
1713,0 |
534,4 |
721,6 |
43,6 |
46,1 |
2133,0 |
638,3 |
862,8 |
47,3 |
50,8 |
2498,0 |
682,4 |
962,9 |
|
22 |
27,0 |
28,5 |
888,4 |
283,7 |
383,4 |
45,7 |
49,0 |
1839,0 |
584,3 |
788,0 |
48,2 |
51,7 |
2283,0 |
694,9 |
938,3 |
53,1 |
56,3 |
2505,0 |
740,0 |
1046,5 |
|
23 |
27,0 |
28,5 |
911,8 |
287,7 |
389,1 |
45,7 |
49,0 |
1886,0 |
592,2 |
799,3 |
48,2 |
51,7 |
2349,0 |
706,7 |
955,0 |
53,1 |
56,3 |
2679,0 |
765,1 |
1067,7 |
|
24 |
27,0 |
28,5 |
935,1 |
291,6 |
394,8 |
45,7 |
49,0 |
1934,0 |
600,0 |
810,7 |
48,2 |
51,7 |
2414,0 |
718,5 |
971,8 |
53,1 |
56,3 |
2777,0 |
772,1 |
1088,9 |
|
25 |
27,4 |
29,0 |
965,4 |
299,6 |
405,8 |
46,6 |
50,0 |
1998,0 |
616,9 |
833,8 |
49,8 |
52,7 |
2560,0 |
787,9 |
1063,0 |
54,2 |
57,5 |
2878,0 |
797,1 |
1123,4 |
|
26 |
27,4 |
29,0 |
988,8 |
303,5 |
411,5 |
46,6 |
50,0 |
2046,0 |
624,8 |
845,2 |
49,8 |
52,7 |
2626,0 |
799,7 |
1080,0 |
54,2 |
57,5 |
3000,0 |
813,1 |
1144,6 |
|
27 |
27,4 |
29,0 |
1012,0 |
307,5 |
417,2 |
46,6 |
50,0 |
2093,0 |
632,7 |
856,5 |
49,8 |
52,7 |
2692,0 |
811,5 |
1097,0 |
54,2 |
57,5 |
3143,0 |
829,2 |
1165,8 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",2 |
N х 2 х 1,2 |
N х 3 х 1,2 |
N х 4 х 1,2 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,3 |
7,5 |
67,7 |
30,9 |
41,1 |
10,8 |
11,2 |
129,9 |
55,7 |
74,4 |
11,2 |
11,7 |
150,7 |
62,2 |
83,1 |
11,9 |
12,6 |
171,9 |
59,8 |
86,6 |
|
2 |
11,2 |
11,6 |
132,3 |
58,1 |
77,5 |
18,2 |
19,1 |
286,7 |
117,1 |
156,1 |
19,1 |
20,7 |
330,3 |
130,9 |
174,6 |
21,2 |
23,0 |
396 |
126,9 |
184,1 |
|
3 |
11,7 |
12,3 |
161,7 |
65,0 |
87,1 |
19,8 |
20,8 |
372,7 |
150,4 |
200,6 |
20,8 |
22,2 |
435,8 |
169,7 |
226,7 |
23,0 |
24,2 |
501,2 |
167,9 |
242,4 |
|
4 |
12,7 |
13,7 |
204,0 |
74,7 |
100,4 |
22,0 |
23,2 |
475,1 |
174,1 |
232,7 |
23,2 |
24,4 |
567,0 |
205,3 |
274,6 |
25,0 |
26,7 |
678,9 |
210,4 |
303,1 |
|
5 |
14,2 |
15,0 |
248,9 |
93,2 |
125,1 |
24,0 |
25,2 |
580,5 |
203,2 |
271,9 |
25,2 |
26,9 |
683,9 |
232,9 |
312,1 |
27,7 |
29,3 |
798,0 |
242,3 |
347,9 |
|
6 |
15,4 |
16,1 |
297,9 |
104,8 |
141,0 |
26,4 |
28,0 |
679,8 |
243,0 |
325,1 |
27,7 |
29,4 |
803,8 |
278,7 |
373,4 |
30,4 |
32,4 |
888,1 |
290,7 |
417,4 |
|
7 |
15,4 |
16,1 |
323,6 |
109,0 |
147,0 |
26,4 |
28,0 |
731,9 |
251,4 |
337,1 |
27,7 |
29,4 |
873,5 |
291,3 |
391,2 |
30,4 |
32,4 |
948,3 |
308,1 |
440,3 |
|
8 |
16,7 |
17,4 |
364,9 |
124,3 |
167,7 |
28,6 |
30,0 |
822,2 |
284,1 |
381,0 |
30,0 |
32,2 |
984,0 |
329,6 |
442,8 |
33,1 |
35,1 |
1063,1 |
350,5 |
500,8 |
|
9 |
18,1 |
18,9 |
411,8 |
137,1 |
185,0 |
31,4 |
33,4 |
924,0 |
323,7 |
433,9 |
33,4 |
35,4 |
1170,0 |
379,2 |
509,0 |
36,4 |
38,8 |
1389,0 |
390,5 |
557,7 |
|
10 |
19,1 |
20,6 |
447,4 |
147,8 |
199,6 |
34,0 |
35,7 |
1082,0 |
363,0 |
486,4 |
35,7 |
38,0 |
1288,0 |
420,5 |
564,4 |
39,1 |
41,2 |
1469,0 |
424,8 |
606,1 |
|
11 |
20,3 |
21,2 |
503,1 |
174,5 |
235,0 |
34,9 |
37,2 |
1151,0 |
380,1 |
509,9 |
36,7 |
39,1 |
1375,0 |
442,4 |
594,4 |
40,3 |
42,5 |
1552,0 |
450,7 |
641,7 |
|
12 |
20,3 |
21,2 |
528,8 |
178,7 |
241,0 |
34,9 |
37,2 |
1203,0 |
388,5 |
522,0 |
36,7 |
39,1 |
1445,0 |
455,0 |
612,2 |
40,3 |
42,5 |
1778,0 |
468,0 |
664,6 |
|
13 |
21,2 |
22,6 |
564,3 |
189,3 |
255,6 |
36,6 |
39,0 |
1284,0 |
412,0 |
554,0 |
39,0 |
41,0 |
1578,0 |
508,7 |
683,8 |
42,2 |
44,6 |
1874,0 |
522,3 |
742,9 |
|
14 |
21,2 |
22,6 |
589,9 |
193,5 |
261,6 |
36,6 |
39,0 |
1336,0 |
420,4 |
566,0 |
39,0 |
41,0 |
1648,0 |
521,3 |
701,6 |
42,2 |
44,6 |
1947,0 |
539,7 |
765,8 |
|
15 |
22,6 |
23,9 |
679,9 |
208,1 |
281,3 |
38,9 |
41,0 |
1452,0 |
470,7 |
632,8 |
40,9 |
43,2 |
1754,0 |
553,2 |
744,7 |
44,5 |
46,9 |
2005,0 |
586,5 |
832,9 |
|
16 |
22,6 |
23,9 |
705,5 |
212,3 |
287,3 |
38,9 |
41,0 |
1505,0 |
479,1 |
644,8 |
40,9 |
43,2 |
1824,0 |
565,8 |
762,5 |
44,5 |
46,9 |
2089,0 |
603,8 |
855,8 |
|
17 |
23,9 |
25,0 |
753,4 |
231,1 |
312,4 |
40,9 |
43,1 |
1592,0 |
506,2 |
681,5 |
43,0 |
45,4 |
1931,0 |
598,4 |
806,6 |
46,7 |
50,1 |
2123,0 |
640,1 |
907,1 |
|
18 |
23,9 |
25,0 |
779,0 |
235,3 |
318,5 |
40,9 |
43,1 |
1644,0 |
514,6 |
693,5 |
43,0 |
45,4 |
2000,0 |
610,9 |
824,4 |
46,7 |
50,1 |
2258,0 |
657,4 |
929,9 |
|
19 |
23,9 |
25,0 |
804,7 |
239,5 |
324,5 |
40,9 |
43,1 |
1696,0 |
523,0 |
705,6 |
43,0 |
45,4 |
2070,0 |
623,5 |
842,2 |
46,7 |
50,1 |
2323,0 |
674,8 |
952,8 |
|
20 |
24,9 |
26,5 |
843,7 |
251,4 |
340,8 |
42,8 |
45,1 |
1783,0 |
550,1 |
742,3 |
45,1 |
47,6 |
2178,0 |
656,1 |
886,3 |
49,7 |
52,5 |
2405,0 |
711,0 |
1004,1 |
|
21 |
24,9 |
26,5 |
869,4 |
255,6 |
346,8 |
42,8 |
45,1 |
1835,0 |
558,5 |
754,3 |
45,1 |
47,6 |
2247,0 |
668,7 |
904,1 |
49,7 |
52,5 |
2554,0 |
728,3 |
1027,0 |
|
22 |
28,0 |
29,3 |
960,6 |
304,0 |
410,6 |
47,3 |
50,6 |
1970,0 |
610,6 |
823,8 |
50,5 |
53,4 |
2468,0 |
776,5 |
1046,0 |
55,0 |
58,2 |
2879,0 |
833,8 |
1182,1 |
|
23 |
28,0 |
29,3 |
986,3 |
308,2 |
416,7 |
47,3 |
50,6 |
2022,0 |
619,0 |
835,8 |
50,5 |
53,4 |
2538,0 |
789,1 |
1064,0 |
55,0 |
58,2 |
2906,0 |
851,2 |
1205,0 |
|
24 |
28,0 |
29,3 |
1012,0 |
312,4 |
422,7 |
47,3 |
50,6 |
2074,0 |
627,4 |
847,9 |
50,5 |
53,4 |
2608,0 |
801,7 |
1082,0 |
55,0 |
58,2 |
3125,0 |
868,5 |
1227,9 |
|
25 |
28,5 |
29,8 |
1045,0 |
321,0 |
434,5 |
48,9 |
51,6 |
2205,0 |
692,2 |
933,4 |
51,6 |
54,5 |
2698,0 |
825,3 |
1114,0 |
56,2 |
59,4 |
3289,0 |
896,2 |
1266,3 |
|
26 |
28,5 |
29,8 |
1071,0 |
325,2 |
440,6 |
48,9 |
51,6 |
2257,0 |
700,6 |
945,5 |
51,6 |
54,5 |
2768,0 |
837,8 |
1132,0 |
56,2 |
59,4 |
3300,0 |
913,6 |
1289,2 |
|
27 |
28,5 |
29,8 |
1096,0 |
329,4 |
446,6 |
48,9 |
51,6 |
2309,0 |
709,0 |
957,5 |
51,6 |
54,5 |
2837,0 |
850,4 |
1150,0 |
56,2 |
59,4 |
3435,0 |
930,9 |
1312,1 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",5 |
N х 2 х 1,5 |
N х 3 х 1,5 |
N х 4 х 1,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,5 |
7,9 |
74,2 |
32,0 |
42,6 |
11,1 |
11,5 |
138,5 |
58,1 |
77,6 |
11,5 |
12,1 |
165,3 |
65,0 |
86,9 |
12,5 |
13,7 |
190,3 |
63,0 |
91,1 |
|
2 |
11,5 |
12,1 |
140,8 |
60,5 |
80,7 |
18,9 |
20,4 |
305,4 |
122,5 |
163,3 |
20,4 |
21,8 |
386,6 |
156,7 |
208,4 |
22,5 |
24,2 |
502,2 |
151,4 |
220,4 |
|
3 |
12,2 |
12,7 |
179,3 |
68,5 |
91,9 |
20,6 |
21,9 |
399,1 |
157,4 |
210,0 |
22,0 |
23,2 |
512,2 |
181,2 |
242,0 |
23,9 |
25,9 |
637,8 |
177,3 |
255,9 |
|
4 |
13,1 |
14,1 |
219,2 |
78,0 |
104,9 |
23,0 |
24,0 |
518,2 |
189,2 |
252,8 |
24,1 |
25,2 |
647,4 |
215,5 |
288,3 |
26,4 |
28,4 |
790,3 |
222,4 |
320,2 |
|
5 |
14,6 |
15,4 |
268,0 |
97,4 |
130,8 |
24,9 |
26,6 |
623,0 |
213,0 |
285,1 |
26,6 |
28,1 |
778,7 |
261,8 |
350,3 |
29,0 |
31,2 |
915,8 |
271,8 |
390,9 |
|
6 |
15,9 |
16,8 |
320,7 |
109,6 |
147,5 |
27,4 |
29,0 |
730,8 |
254,8 |
341,0 |
29,0 |
30,6 |
902,2 |
301,7 |
404,0 |
31,6 |
34,5 |
1100,0 |
316,1 |
454,1 |
|
7 |
15,9 |
16,8 |
349,4 |
114,1 |
154,0 |
27,4 |
29,0 |
789,1 |
263,8 |
353,9 |
29,0 |
30,6 |
984,0 |
315,2 |
423,1 |
31,6 |
34,5 |
1258,0 |
334,8 |
478,7 |
|
8 |
17,2 |
18,0 |
394,4 |
130,2 |
175,7 |
29,7 |
31,3 |
887,6 |
298,3 |
400,2 |
31,4 |
33,4 |
1110,0 |
356,4 |
478,5 |
34,7 |
37,6 |
1385,0 |
371,3 |
530,2 |
|
9 |
18,7 |
20,1 |
445,2 |
143,8 |
194,1 |
33,0 |
34,9 |
1061,0 |
343,8 |
461,0 |
34,9 |
36,7 |
1314,0 |
409,6 |
549,5 |
38,3 |
41,1 |
1498,0 |
413,9 |
590,7 |
|
10 |
20,4 |
21,3 |
509,7 |
174,5 |
234,8 |
35,3 |
37,5 |
1167,0 |
381,2 |
511,0 |
37,5 |
39,4 |
1464,0 |
466,8 |
625,7 |
40,7 |
43,7 |
1569,0 |
450,5 |
642,3 |
|
11 |
21,0 |
22,3 |
544,3 |
182,9 |
246,4 |
36,3 |
38,6 |
1242,0 |
399,4 |
536,0 |
38,6 |
40,6 |
1565,0 |
490,8 |
658,6 |
41,9 |
45,0 |
1666,0 |
500,3 |
713,5 |
|
12 |
21,0 |
22,3 |
573,0 |
187,4 |
252,9 |
36,3 |
38,6 |
1301,0 |
408,4 |
548,9 |
38,6 |
40,6 |
1647,0 |
504,3 |
677,7 |
41,9 |
45,0 |
1752,0 |
518,9 |
738,1 |
|
13 |
22,3 |
23,5 |
644,2 |
201,8 |
272,4 |
38,5 |
40,4 |
1421,0 |
458,1 |
614,9 |
40,5 |
42,6 |
1763,0 |
536,1 |
720,8 |
44,0 |
47,3 |
1805,0 |
566,0 |
805,4 |
|
14 |
22,3 |
23,5 |
672,9 |
206,3 |
278,9 |
38,5 |
40,4 |
1480,0 |
467,1 |
627,9 |
40,5 |
42,6 |
1845,0 |
549,6 |
739,9 |
44,0 |
47,3 |
2012,0 |
584,6 |
830,0 |
|
15 |
23,6 |
24,6 |
744,7 |
225,5 |
304,5 |
40,5 |
42,5 |
1573,0 |
495,1 |
665,8 |
42,6 |
44,8 |
1964,0 |
583,5 |
785,7 |
46,3 |
50,5 |
2335,0 |
622,6 |
883,5 |
|
16 |
23,6 |
24,6 |
773,4 |
230,0 |
311,0 |
40,5 |
42,5 |
1632,0 |
504,1 |
678,8 |
42,6 |
44,8 |
2046,0 |
597,0 |
804,8 |
46,3 |
50,5 |
2505,0 |
641,2 |
908,1 |
|
17 |
24,7 |
26,2 |
816,1 |
242,6 |
328,2 |
42,5 |
44,7 |
1727,0 |
532,9 |
717,6 |
44,8 |
47,1 |
2168,0 |
631,5 |
851,5 |
49,4 |
53,1 |
2645,0 |
679,8 |
962,7 |
|
18 |
24,7 |
26,2 |
844,8 |
247,1 |
334,6 |
42,5 |
44,7 |
1785,0 |
541,9 |
730,5 |
44,8 |
47,1 |
2249,0 |
645,0 |
870,7 |
49,4 |
53,1 |
2789,0 |
698,4 |
987,3 |
|
19 |
24,7 |
26,2 |
873,5 |
251,6 |
341,1 |
42,5 |
44,7 |
1843,0 |
550,9 |
743,5 |
44,8 |
47,1 |
2331,0 |
658,5 |
889,8 |
49,4 |
53,1 |
2901,0 |
717,0 |
1011,8 |
|
20 |
26,2 |
27,4 |
938,2 |
281,0 |
380,1 |
44,5 |
46,9 |
1939,0 |
579,6 |
782,3 |
47,0 |
50,1 |
2453,0 |
693,1 |
936,5 |
51,8 |
55,8 |
3002,0 |
755,6 |
1066,4 |
|
21 |
26,2 |
27,4 |
966,9 |
285,5 |
386,6 |
44,5 |
46,9 |
1997,0 |
588,6 |
795,2 |
47,0 |
50,1 |
2534,0 |
706,6 |
955,6 |
51,8 |
55,8 |
3115,0 |
774,3 |
1091,0 |
|
22 |
29,0 |
30,5 |
1042,0 |
319,3 |
431,4 |
49,9 |
52,6 |
2205,0 |
691,6 |
930,9 |
52,7 |
55,5 |
2775,0 |
819,9 |
1105,0 |
57,4 |
62,8 |
3378,0 |
916,3 |
1301,4 |
|
23 |
29,0 |
30,5 |
1071,0 |
323,8 |
437,9 |
49,9 |
52,6 |
2263,0 |
700,6 |
943,9 |
52,7 |
55,5 |
2857,0 |
833,4 |
1124,0 |
57,4 |
62,8 |
3589,0 |
935,4 |
1326,0 |
|
24 |
29,0 |
30,5 |
1100,0 |
328,3 |
444,4 |
49,9 |
52,6 |
2321,0 |
709,7 |
956,8 |
52,7 |
55,5 |
2938,0 |
846,9 |
1143,0 |
57,4 |
62,8 |
3644,0 |
954,0 |
1350,6 |
|
25 |
29,5 |
31,1 |
1136,0 |
337,4 |
456,9 |
51,0 |
53,7 |
2399,0 |
729,5 |
984,0 |
53,8 |
56,7 |
3042,0 |
872,0 |
1178,0 |
58,6 |
64,1 |
3700,0 |
984,3 |
1392,6 |
|
26 |
29,5 |
31,1 |
1165,0 |
341,9 |
463,4 |
51,0 |
53,7 |
2458,0 |
738,5 |
996,9 |
53,8 |
56,7 |
3123,0 |
885,5 |
1197,0 |
58,6 |
64,1 |
3881,0 |
1003,0 |
1417,2 |
|
27 |
29,5 |
31,1 |
1194,0 |
346,4 |
469,9 |
51,0 |
53,7 |
2516,0 |
747,5 |
1010,0 |
53,8 |
56,7 |
3205,0 |
899,0 |
1216,0 |
58,6 |
64,1 |
3941,0 |
1021,6 |
1441,8 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 2,5 |
N х 2 х 2,5 |
N х 3 х 2,5 |
N х 4 х 2,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,4 |
8,6 |
96,7 |
39,9 |
53,2 |
12,7 |
13,8 |
182,9 |
70,6 |
94,4 |
13,9 |
14,3 |
248,2 |
90,1" |
120,3 |
15,1 |
15,6 |
286,0 |
79,8 |
114,8 |
|
2 |
13,1 |
14,0 |
191,6 |
72,9 |
97,5 |
23,1 |
24,4 |
458,8 |
180,2 |
239,4 |
24,6 |
26,0 |
587,6 |
205,1 |
272,9 |
27,0 |
28,3 |
702,3 |
205,1 |
297,9 |
|
3 |
14,2 |
14,7 |
252,0 |
92,0 |
123,1 |
24,3 |
26,1 |
582,1 |
202,6 |
270,3 |
26,4 |
27,4 |
757,3 |
251,9 |
336,0 |
28,7 |
29,9 |
913,5 |
242,2 |
348,6 |
|
4 |
15,5 |
16,1 |
319,9 |
106,6 |
143,1 |
26,9 |
28,7 |
718,7 |
249,0 |
332,6 |
29,0 |
30,1 |
931,4 |
299,4 |
400,2 |
31,5 |
33,3 |
1002 |
311,4 |
447,4 |
|
5 |
17,0 |
17,6 |
381,5 |
125,7 |
168,9 |
29,5 |
31,5 |
850,0 |
290,4 |
388,3 |
32,2 |
33,5 |
1173,0 |
354,6 |
474,3 |
35,1 |
36,5 |
1299,2 |
360,0 |
515,5 |
|
6 |
18,3 |
19,0 |
445,8 |
140,4 |
189,0 |
32,6 |
34,8 |
1047,0 |
337,9 |
452,0 |
35,1 |
36,6 |
1362,0 |
408,5 |
546,8 |
38,5 |
40,1 |
1505,3 |
409,4 |
584,6 |
|
7 |
18,3 |
19,0 |
489,6 |
147,0 |
198,4 |
32,6 |
34,8 |
1133,0 |
351,1 |
470,8 |
35,1 |
36,6 |
1492,0 |
428,3 |
574,6 |
38,5 |
40,1 |
1780,0 |
436,7 |
620,6 |
|
8 |
20,2 |
21,0 |
571,0 |
181,0 |
243,6 |
35,3 |
37,9 |
1274,0 |
396,4 |
531,5 |
38,3 |
39,8 |
1700,0 |
497,1 |
666,4 |
41,5 |
43,3 |
2001,0 |
486,0 |
689,8 |
|
9 |
22,4 |
23,5 |
666,0 |
203,2 |
273,6 |
39,0 |
41,4 |
1449,0 |
464,3 |
621,9 |
41,9 |
43,6 |
1895,0 |
551,7 |
739,9 |
45,5 |
47,5 |
2098,0 |
578,8 |
824,0 |
|
10 |
23,9 |
24,8 |
756,2 |
226,3 |
304,6 |
41,4 |
44,1 |
1580,0 |
501,3 |
672,0 |
44,6 |
46,5 |
2074,0 |
597,6 |
802,1 |
49,1 |
51,3 |
2345,0 |
630,6 |
896,8 |
|
11 |
24,6 |
25,9 |
808,4 |
237,8 |
320,4 |
42,7 |
45,4 |
1689,0 |
526,5 |
706,4 |
45,9 |
47,9 |
2229,0 |
630,5 |
847,0 |
50,6 |
52,8 |
2647,0 |
670,2 |
951,3 |
|
12 |
24,6 |
25,9 |
852,1 |
244,4 |
329,8 |
42,7 |
45,4 |
1775,0 |
539,6 |
725,2 |
45,9 |
47,9 |
2359,0 |
650,3 |
874,9 |
50,6 |
52,8 |
2726,0 |
697,4 |
987,2 |
|
13 |
26,1 |
27,1 |
932,3 |
276,2 |
372,1 |
44,8 |
47,7 |
1900,0 |
573,5 |
771,1 |
48,9 |
51,0 |
2593,0 |
739,8 |
993,6 |
53,2 |
55,6 |
2805,0 |
746,0 |
1055,2 |
|
14 |
26,1 |
27,1 |
976,1 |
282,8 |
381,5 |
44,8 |
47,7 |
1987,0 |
586,7 |
789,9 |
48,9 |
51,0 |
2723,0 |
759,5 |
1021,0 |
53,2 |
55,6 |
3125,0 |
773,3 |
1091,2 |
|
15 |
27,4 |
28,7 |
1037,0 |
299,6 |
404,4 |
47,2 |
51,0 |
2117,0 |
623,0 |
839,0 |
51,5 |
53,8 |
2905,0 |
807,1 |
1086,0 |
56,1 |
58,6 |
3489,0 |
869,0 |
1229,9 |
|
16 |
27,4 |
28,7 |
1081,0 |
306,2 |
413,8 |
47,2 |
51,0 |
2203,0 |
636,2 |
857,8 |
51,5 |
53,8 |
3035,0 |
826,9 |
1113,0 |
56,1 |
58,6 |
3648,0 |
896,3 |
1265,9 |
|
17 |
28,9 |
30,0 |
1154,0 |
332,0 |
448,4 |
50,3 |
53,6 |
2397,0 |
721,6 |
970,8 |
54,2 |
56,6 |
3218,0 |
875,4 |
1179,0 |
59,1 |
62,6 |
3958,0 |
982,4 |
1390,2 |
|
18 |
28,9 |
30,0 |
1198,0 |
338,6 |
457,8 |
50,3 |
53,6 |
2484,0 |
734,8 |
989,6 |
54,2 |
56,6 |
3348,0 |
895,2 |
1207,0 |
59,1 |
62,6 |
3402,0 |
1009,7 |
1426,2 |
|
19 |
28,9 |
30,0 |
1242,0 |
345,2 |
467,2 |
50,3 |
53,6 |
2570,0 |
748,0 |
1008,0 |
54,2 |
56,6 |
3478,0 |
915,0 |
1235,0 |
59,1 |
62,6 |
3515,0 |
1036,9 |
1462,2 |
|
20 |
30,4 |
31,6 |
1316,0 |
371,9 |
502,8 |
52,8 |
56,3 |
2705,0 |
787,4 |
1062,0 |
56,9 |
59,4 |
3740,0 |
963,5 |
1300,0 |
63,0 |
65,8 |
3878,0 |
1092,9 |
1541,1 |
|
21 |
30,4 |
31,6 |
1360,0 |
378,5 |
512,2 |
52,8 |
56,3 |
2791,0 |
800,6 |
1080,0 |
56,9 |
59,4 |
3870,0 |
983,3 |
1328,0 |
63,0 |
65,8 |
4089,0 |
1120,1 |
1577,1 |
|
22 |
34,1 |
35,4 |
1527,0 |
425,6 |
574,7 |
58,5 |
63,4 |
3072,0 |
875,1 |
1179,0 |
64,1 |
66,9 |
4241,0 |
1152,0 |
1551,0 |
69,9 |
74,0 |
4144,0 |
1327,6 |
1883,5 |
|
23 |
34,1 |
35,4 |
1570,0 |
432,2 |
584,1 |
58,5 |
63,4 |
3158,0 |
888,2 |
1198,0 |
64,1 |
66,9 |
4371,0 |
1172,0 |
1578,0 |
69,9 |
74,0 |
3700,0 |
1354,9 |
1919,5 |
|
24 |
34,1 |
35,4 |
1614,0 |
438,8 |
593,5 |
58,5 |
63,4 |
3245,0 |
901,4 |
1217,0 |
64,1 |
66,9 |
4501,0 |
1192,0 |
1606,0 |
69,9 |
74,0 |
3881,0 |
1382,2 |
1955,5 |
|
25 |
34,8 |
36,1 |
1669,0 |
451,2 |
610,6 |
59,8 |
64,7 |
3357,0 |
927,7 |
1253,0 |
65,4 |
68,4 |
4662,0 |
1228,0 |
1655,0 |
71,4 |
75,6 |
3941,0 |
1426,2 |
2016,6 |
|
26 |
34,8 |
36,1 |
1713,0 |
457,8 |
620,0 |
59,8 |
64,7 |
3443,0 |
940,9 |
1272,0 |
65,4 |
68,4 |
4792,0 |
1248,0 |
1683,0 |
71,4 |
75,6 |
4589,0 |
1453,5 |
2052,6 |
|
27 |
34,8 |
36,1 |
1757,0 |
464,4 |
629,5 |
59,8 |
64,7 |
3530,0 |
954,1 |
1291,0 |
65,4 |
68,4 |
4922,0 |
1267,0 |
1711,0 |
71,4 |
75,6 |
5078,0 |
1480,8 |
2088,6 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Монтажные кабели КПМВЭИЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГ-знг(А)-HF; КПМСЭИЭВГ-знг(А)-FRLS; КПМСЭИЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 4,0 |
N х 2 х 4,0 |
N х 3 х 4,0 |
N х 4 х 4,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
9,0 |
9,2 |
119,1" |
44,1 |
58,9 |
14,5 |
15,2 |
253,7 |
89,9 |
119,9 |
15,4 |
15,8 |
328,6 |
103,0 |
137,6 |
16,7 |
17,2 |
396,0 |
100,7 |
145,1 |
|
2 |
14,7 |
15,4 |
245,6 |
91,2 |
121,7 |
26,3 |
27,2 |
626,2 |
223,4 |
296,5 |
27,6 |
28,8 |
754,2 |
249,9 |
332,2 |
30,1 |
31,4 |
945,0 |
252,4 |
366,8 |
|
3 |
15,7 |
16,1 |
326,7 |
104,8 |
140,4 |
28,0 |
28,9 |
787,6 |
259,4 |
345,4 |
29,4 |
30,6 |
972,4 |
294,9 |
393,4 |
32,5 |
33,6 |
1302,0 |
305,9 |
441,2 |
|
4 |
17,2 |
17,7 |
404,9 |
125,5 |
168,4 |
30,7 |
32,2 |
966,0 |
305,5 |
407,6 |
32,7 |
34,1 |
1271,0 |
354,7 |
473,9 |
35,6 |
37,4 |
1621,0 |
360,8 |
517,6 |
|
5 |
18,6 |
19,9 |
486,9 |
142,3 |
191,4 |
34,1 |
35,3 |
1216,0 |
359,8 |
480,4 |
35,9 |
37,6 |
1520,0 |
415,2 |
555,4 |
39,4 |
40,8 |
1945,0 |
418,2 |
597,8 |
|
6 |
20,7 |
21,8 |
587,0 |
179,2 |
240,5 |
37,5 |
38,8 |
1426,0 |
425,7 |
568,4 |
39,4 |
40,8 |
1791,0 |
492,1 |
658,2 |
42,8 |
44,4 |
2020,0 |
499,1 |
713,3 |
|
7 |
20,7 |
21,8 |
647,2 |
187,1 |
251,8 |
37,5 |
38,8 |
1557,0 |
441,6 |
590,9 |
39,4 |
40,8 |
1976,0 |
515,9 |
691,5 |
42,8 |
44,4 |
2114,0 |
531,8 |
756,5 |
|
8 |
22,7 |
23,6 |
756,0 |
208,8 |
281,2 |
40,4 |
41,8 |
1739,0 |
485,3 |
650,1 |
42,5 |
44,1 |
2217,0 |
569,5 |
764,0 |
46,2 |
48,0 |
2563,0 |
604,3 |
859,4 |
|
9 |
24,8 |
26,1 |
871,5 |
238,3 |
320,8 |
44,2 |
45,8 |
1939,0 |
538,4 |
721,5 |
46,6 |
49,0 |
2477,0 |
633,0 |
849,6 |
51,4 |
53,4 |
2648,0 |
674,9 |
959,3 |
|
10 |
26,8 |
27,6 |
973,2 |
274,5 |
368,9 |
47,1 |
49,5 |
2122,0 |
582,2 |
780,7 |
50,3 |
52,2 |
2781,0 |
735,0 |
985,0 |
54,9 |
57,0 |
2980,0 |
780,1 |
1111,2 |
|
11 |
27,5 |
28,6 |
1044,0 |
288,4 |
388,1 |
49,2 |
51,0 |
2340,0 |
659,3 |
883,0 |
51,9 |
53,8 |
2997,0 |
775,1 |
1040,0 |
56,6 |
58,8 |
3568,0 |
859,1 |
1223,9 |
|
12 |
27,5 |
28,6 |
1104,0 |
296,3 |
399,4 |
49,2 |
51,0 |
2471,0 |
675,1 |
905,5 |
51,9 |
53,8 |
3182,0 |
798,9 |
1073,0 |
56,6 |
58,8 |
3782,0 |
891,8 |
1267,0 |
|
13 |
29,0 |
30,0 |
1193,0 |
323,3 |
435,6 |
51,7 |
53,6 |
2650,0 |
717,6 |
962,9 |
54,6 |
56,6 |
3420,0 |
851,1 |
1144,0 |
59,5 |
62,8 |
4120,0 |
953,2 |
1353,3 |
|
14 |
29,0 |
30,0 |
1253,0 |
331,2 |
446,9 |
51,7 |
53,6 |
2780,0 |
733,4 |
985,4 |
54,6 |
56,6 |
3605,0 |
874,8 |
1177,0 |
59,5 |
62,8 |
4405,0 |
985,9 |
1369,4 |
|
15 |
30,6 |
31,7 |
1346,0 |
360,3 |
485,9 |
54,5 |
56,5 |
2965,0 |
779,0 |
1047,0 |
57,5 |
59,8 |
3928,0 |
930,2 |
1252,0 |
63,7 |
66,2 |
4878,0 |
1050,6 |
1487,6 |
|
16 |
30,6 |
31,7 |
1406,0 |
368,2 |
497,2 |
54,5 |
56,5 |
3095,0 |
794,8 |
1069,0 |
57,5 |
59,8 |
4113,0 |
954,0 |
1285,0 |
63,7 |
66,2 |
5063,0 |
1083,3 |
1530,8 |
|
17 |
32,5 |
33,6 |
1551,0 |
392,9 |
530,4 |
57,4 |
59,6 |
3362,0 |
841,4 |
1132,0 |
61,5 |
63,9 |
4466,0 |
1089,0 |
1464,0 |
67,1 |
69,8 |
5500,0 |
1222,0 |
1733,0 |
|
18 |
32,5 |
33,6 |
1611,0 |
400,8 |
541,7 |
57,4 |
59,6 |
3492,0 |
857,2 |
1155,0 |
61,5 |
63,9 |
4651,0 |
1113,0 |
1498,0 |
67,1 |
69,8 |
5651,0 |
1254,7 |
1776,2 |
|
19 |
32,5 |
33,6 |
1671,0 |
408,7 |
552,9 |
57,4 |
59,6 |
3623,0 |
873,0 |
1177,0 |
61,5 |
63,9 |
4837,0 |
1137,0 |
1531,0 |
67,1 |
69,8 |
5937,0 |
1287,5 |
1819,3 |
|
20 |
34,2 |
35,4 |
1769,0 |
439,8 |
594,5 |
61,1 |
63,5 |
3916,0 |
997,9 |
1342,0 |
64,6 |
67,1 |
5092,0 |
1197,0 |
1612,0 |
70,6 |
74,2 |
6192,0 |
1395,8 |
1975,9 |
|
21 |
34,2 |
35,4 |
1829,0 |
447,7 |
605,7 |
61,1 |
63,5 |
4046,0 |
1014,0 |
1364,0 |
64,6 |
67,1 |
5277,0 |
1221,0 |
1646,0 |
70,6 |
74,2 |
6477,0 |
1428,5 |
2019,1 |
|
22 |
38,1 |
39,4 |
1980,0 |
511,2 |
689,7 |
67,8 |
70,5 |
4331,0 |
1110,0 |
1492,0 |
72,6 |
75,5 |
5749,0 |
1424,0 |
1913,0 |
79,4 |
82,6 |
7049,0 |
1638,8 |
2328,7 |
|
23 |
38,1 |
39,4 |
2040,0 |
519,1 |
701,0 |
67,8 |
70,5 |
4461,0 |
1126,0 |
1515,0 |
72,6 |
75,5 |
5934,0 |
1448,0 |
1946,0 |
79,4 |
82,6 |
7234,0 |
1671,5 |
2371,9 |
|
24 |
38,1 |
39,4 |
2100,0 |
527,0 |
712,2 |
67,8 |
70,5 |
4591,0 |
1142,0 |
1537,0 |
72,6 |
75,5 |
6119,0 |
1471,0 |
1979,0 |
79,4 |
82,6 |
7569,0 |
1704,2 |
2415,0 |
|
25 |
38,9 |
40,2 |
2173,0 |
542,1 |
732,9 |
69,3 |
72,9 |
4755,0 |
1175,0 |
1582,0 |
74,2 |
77,1 |
6342,0 |
1515,0 |
2039,0 |
81,1 |
84,4 |
7792,0 |
1758,2 |
2490,1 |
|
26 |
38,9 |
40,2 |
2234,0 |
550,0 |
744,1 |
69,3 |
72,9 |
4885,0 |
1190,0 |
1605,0 |
74,2 |
77,1 |
6527,0 |
1539,0 |
2073,0 |
81,1 |
84,4 |
8027,0 |
1790,9 |
2533,3 |
|
27 |
38,9 |
40,2 |
2294,0 |
557,9 |
755,4 |
69,3 |
72,9 |
5015,0 |
1206,0 |
1627,0 |
74,2 |
77,1 |
6713,0 |
1563,0 |
2106,0 |
81,1 |
84,4 |
8307,0 |
1823,6 |
2576,5 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв=1,25 |
Купить КПМСЭИЭПГ-знг(А)-FRHF в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
