Кабели монтажные с изоляцией из полимерной композиции, не содержащей галогенов, огнестойкие ("-нг(А)-FRHF")

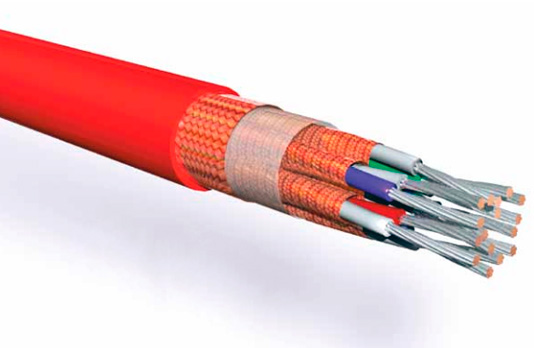

Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с индивидуально экранированными элементами (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплет- ки или обмотки из медных проволок, без брони.

Технические параметры

Номинальное сечение токопроводящих жил кабелей, мм2:

0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.

Число жил, пар, троек, четверок: 1-65.

Модификации

– кабель КПМВЭИЭВГ – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

– кабель КПМВЭИЭВГнг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.

– кабель КПМВЭИЭВГнг(А)-LS – с изоляцией и оболочкой из полимерных мате- риалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.

– кабель КПМПЭИЭПГнг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.

– кабель КПМСЭИЭВГнг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.

– кабель КПМСЭИЭПГнг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.

Примечания

– с однопроволочными токопроводящими жилами (без буквы Г);

– с токопроводящими жилами из медных проволок добавляется индекс «м»;

– с экранами из фольгированного композиционного материала (металлической поверхностью внутрь) с дренажным проводником под экранами добавляется ин-декс «ф»;

– с экранами из медных луженых проволок добавляется индекс «л»;

– с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого – экран в виде оплетки из медных или медных луженых проволок добавляется индекс «фм» или «фл»;

– с водоблокирующими элементами добавляется индекс «в»;

– с оболочками поверх индивидуально-экранированных элементов добавляется индекс «п»;

– в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»);

– в теплостойком исполнении добавляется индекс «т».

Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20º С соответствует ГОСТ 22483-2012.

Электрическое сопротивление изоляции при нормальных климатических услови-ях, пересчитанное на 1 км длины, МОм, не менее:

– кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» – 100;

– остальные – 10.

Испытательное переменное напряжение при приемке и поставке:

– между жилами – 2500 В;

– между жилами и экранами – 2000 В.

Повышенная температура эксплуатации, ºС:

– кабели в теплостойком исполнении – до 125;

– кабели с индексами «нг(А)-HF», «нг(А)-FRHF» – до 110;

– кабели остальных марок – до 80.

Пониженная температура эксплуатации, ºС:

– кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ – до минус 60

– кабели остальных марок – до минус 50.

Монтаж без предварительного нагрева допускается производить при температуре, ºС:

– не ниже минус 20 – для кабелей с индексом «нг(А)-LS»;

– не ниже минус 30 – для остальных кабелей.

Значение показателя огнестойкости – не менее 180 мин.

Повышенная влажность воздуха до 98% при температуре 35ºС.

Стойкость к воздействию воды при температуре (20±5)ºС.

Стойкость к продольному распространению воды (в исполнении «в»).

Стойкость к воздействию солнечного излучения.

Маслобензостойкость.

Стойкость к воздействию плесневых грибов.

Стойкость к дезактивирующим растворам.

Сейсмостойкость.

Стойкость к монтажным изгибам.

Срок службы – не менее 35 лет.

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ

Кабель КПМВЭИЭВГнг(А)-LS 5х2х1,0 ТУ 16.К18-114-2012

Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, с пятью индивидуально экранированными парами (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплетки или обмотки из медных проволок, без брони.

Кабель КПМПЭИЭПм-внг(А)-HF 5х0,75 ТУ 16.К18-114-2012

Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с пятью индивидуально экранированными жилами (экран в виде оплетки или обмотки из медных проволок), с общим экраном в виде оплетки или обмотки из медных проволок, с водоблокирующими элементами, без брони.

Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной про- кладке (без обозначения показателя пожарной опасности).

Монтажные кабели КПМВЭИЭВГ (без показателя, нг(А), нг(А)-LS); КПМПЭИЭПГнг(А)-HF; КПМСЭИЭВГнг(А)-FRLS; КПМСЭИЭПГнг(А)-FRHF

Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:

-коэффициент расчетной массы (Крм);

-коэффициент объема горючей массы (Когм);

-коэффициент массы горючего вещества (Кмгв).
