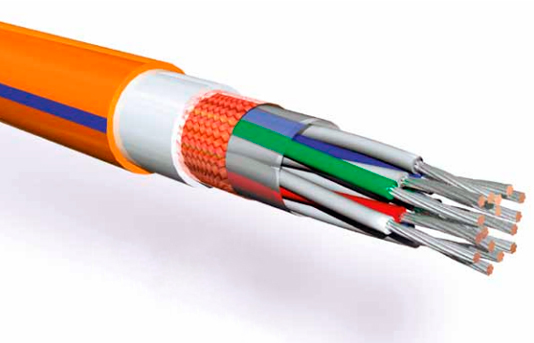

Кабели монтажные с изоляцией из полимерной композиции, не содержащей галогенов, огнестойкие ("-нг(А)-FRHF")
КПМСЭПГ-знг(А)-FRHF
Производитель —
Оценка (средняя 0)
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с общим экраном в виде оплетки или обмотки из медных проволок,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПМСЭПГ-знг(А)-FRHF
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показате- лю пожарной опасности, с общим экраном в виде оплетки или обмотки из медных проволок, без брони, с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполнителями (в соответствии с тре- бованиями п.9.3.1 ГОСТ IEC 60079-14-2011 «Взрывоопасные среды. Часть 14. Про- ектирование, выбор и монтаж электроустановок»).
Технические параметры
Номинальное сечение токопроводящих жил кабелей, мм2:
0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.
Число жил, пар, троек, четверок: 1-65.
Модификации
– кабель КПМВЭВГ-з – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.
– кабель КПМВЭВГ-знг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМВЭВГ-знг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМПЭПГ-знг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.
– кабель КПМСЭВГ-знг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.
– кабель КПМСЭПГ-знг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.
Примечания
– с однопроволочными токопроводящими жилами (без буквы Г);
– с токопроводящими жилами из медных проволок добавляется индекс «м»;
– с экранами из фольгированного композиционного материала (металлической поверхностью внутрь) с дренажным проводником под экранами добавляется индекс «ф»;
– с экранами из медных луженых проволок добавляется индекс «л»;
– с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого – экран в виде оплетки из медных или медных луженых проволок добавляется индекс «фм» или «фл»;
– с водоблокирующими элементами добавляется индекс «в»;
– с оболочками поверх индивидуально-экранированных элементов добавляется индекс «п»;
– в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»); – в теплостойком исполнении добавляется индекс «т».
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20ºС соответствует ГОСТ 22483-2012. Электрическое сопротивление изоляции при нормальных климатических условиях, пересчитанное на 1 км длины, МОм, не менее:
– кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» –100;
– остальные – 10.
Испытательное переменное напряжение при приемке и поставке:
– между жилами – 2500 В;
– между жилами и экранами – 2000 В.
Повышенная температура эксплуатации, ºС:
– кабели в теплостойком исполнении – до 125;
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF» – до 110;
– кабели остальных марок – до 80.
Пониженная температура эксплуатации, ºС:
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ – до минус 60;
– кабели остальных марок – до минус 50.
Монтаж без предварительного нагрева допускается производить при температу- ре, ºС:
– не ниже минус 20 – для кабелей с индексом «нг(А)-LS»;
– не ниже минус 30 – для остальных кабелей.
Значение показателя огнестойкости – не менее 180 мин.
Повышенная влажность воздуха до 98% при температуре 35ºС.
Стойкость к воздействию воды при температуре (20±5)ºС.
Стойкость к продольному распространению воды (в исполнении «в»).
Стойкость к воздействию солнечного излучения.
Маслобензостойкость.
Стойкость к воздействию плесневых грибов.
Стойкость к дезактивирующим растворам. Сейсмостойкость.
Стойкость к монтажным изгибам.
Срок службы – не менее 35 лет.
ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Кабель КПМВЭВГ-знг(А)-LS 5х3х1,0 ТУ 16.К18-114-2012
Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, с общим экраном в виде оплетки или обмотки из медных проволок, без брони, с круглым поперечным сечением и подложкой под оболочкой, полученной методом экструзии, с негигроскопичными заполнителями.
Кабель КПМПЭПм-взнг(А)-HF 5х0,75 ТУ 16.К18-114-2012
Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с общим экраном в виде оплетки или обмотки из медных проволок, без брони, с водоблокирующими элементами, с круглым поперечным сечением и подложкой под оболочкой, полученной методом экструзии, с негигроскопичными заполнителями.
Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной про- кладке (без обозначения показателя пожарной опасности).
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,35 |
N х 2 х 0,35 |
N х 3 х 0,35 |
N х 4 х 0,35 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
5,8 |
6,1 |
37,5 |
22,0 |
28,9 |
8,0 |
8,4 |
64,9 |
35,9 |
47,4 |
8,3 |
8,8 |
73,5 |
39,6 |
52,4 |
8,8 |
9,3 |
83,6 |
44,4 |
58,8 |
|
2 |
8,0 |
8,4 |
64,9 |
35,9 |
47,4 |
11,2 |
11,9 |
107,9 |
58,4 |
77,3 |
12,9 |
14,2 |
143,0 |
71,9 |
95,2 |
14,3 |
15,6 |
175,9 |
90,8 |
120,2 |
|
3 |
8,3 |
8,8 |
73,5 |
39,6 |
52,4 |
11,7 |
12,6 |
125,0 |
65,6 |
86,9 |
13,9 |
15,2 |
179,3 |
90,8 |
120,2 |
15,2 |
16,6 |
223,5 |
105,3 |
139,6 |
|
4 |
8,8 |
9,3 |
83,6 |
44,4 |
58,8 |
12,7 |
14,1 |
155,1 |
75,5 |
100,1 |
15,2 |
16,6 |
223,5 |
105,3 |
139,6 |
16,7 |
18,0 |
267,5 |
126,4 |
167,8 |
|
5 |
9,4 |
10,0 |
96,7 |
49,5 |
65,6 |
14,1 |
15,4 |
187,7 |
94,2 |
124,8 |
16,7 |
18,0 |
260,8 |
124,2 |
164,7 |
18,1 |
20,2 |
315,6 |
143,9 |
191,2 |
|
6 |
10,0 |
10,8 |
107,4 |
54,6 |
72,5 |
15,4 |
16,8 |
224,7 |
106,1 |
140,6 |
18,0 |
20,0 |
301,2 |
138,8 |
184,2 |
20,1 |
22,2 |
380,9 |
180,8 |
239,9 |
|
7 |
10,0 |
10,8 |
114,1 |
56,8 |
75,5 |
15,4 |
16,8 |
238,0 |
110,5 |
146,7 |
18,0 |
20,0 |
321,2 |
145,4 |
193,3 |
20,1 |
22,2 |
407,5 |
189,7 |
252,0 |
|
8 |
10,8 |
11,5 |
131,6 |
65,2 |
86,6 |
16,6 |
17,9 |
266,9 |
126,0 |
167,3 |
19,9 |
21,9 |
378,0 |
178,9 |
237,4 |
22,0 |
24,0 |
482,5 |
212,0 |
281,6 |
|
9 |
11,6 |
12,5 |
144,0 |
71,6 |
95,1 |
18,0 |
20,1 |
301,7 |
139,1 |
184,6 |
22,0 |
24,0 |
449,3 |
200,9 |
266,6 |
24,1 |
26,5 |
563,5 |
241,7 |
321,0 |
|
10 |
12,3 |
13,2 |
160,9 |
77,7 |
103,2 |
19,0 |
21,2 |
325,0 |
149,9 |
199,1 |
23,5 |
25,8 |
515,5 |
223,7 |
296,8 |
26,0 |
28,3 |
630,3 |
277,9 |
368,7 |
|
11 |
12,6 |
13,9 |
169,8 |
81,4 |
108,3 |
20,2 |
22,2 |
368,3 |
176,8 |
234,4 |
24,1 |
26,5 |
543,7 |
235,2 |
312,1 |
26,7 |
29,1 |
666,9 |
292,6 |
388,4 |
|
12 |
12,6 |
13,9 |
176,4 |
83,7 |
111,3 |
20,2 |
22,2 |
381,6 |
181,3 |
240,5 |
24,1 |
26,5 |
563,7 |
241,8 |
321,1 |
26,7 |
29,1 |
693,5 |
301,5 |
400,5 |
|
13 |
13,1 |
14,5 |
191,3 |
88,6 |
117,9 |
21,1 |
23,5 |
404,8 |
192,2 |
255,0 |
25,2 |
28,0 |
598,0 |
256,7 |
341,0 |
28,1 |
30,7 |
748,4 |
328,8 |
436,7 |
|
14 |
13,1 |
14,5 |
197,9 |
90,8 |
120,9 |
21,1 |
23,5 |
418,1 |
196,6 |
261,0 |
25,2 |
28,0 |
617,9 |
263,4 |
350,1 |
28,1 |
30,7 |
775,0 |
337,7 |
448,8 |
|
15 |
14,1 |
15,3 |
220,5 |
105,0 |
139,6 |
22,5 |
24,6 |
475,6 |
211,4 |
280,6 |
26,9 |
29,3 |
676,4 |
296,4 |
393,6 |
29,5 |
32,6 |
821,6 |
358,2 |
476,1 |
|
16 |
14,1 |
15,3 |
227,2 |
107,2 |
142,6 |
22,5 |
24,6 |
488,9 |
215,9 |
286,7 |
26,9 |
29,3 |
696,4 |
303,1 |
402,7 |
29,5 |
32,6 |
848,2 |
367,1 |
488,2 |
|
17 |
14,7 |
16,0 |
238,8 |
113,0 |
150,2 |
23,8 |
26,1 |
545,9 |
234,8 |
311,8 |
28,4 |
30,9 |
745,2 |
328,6 |
436,3 |
31,1 |
34,4 |
907,7 |
397,2 |
528,1 |
|
18 |
14,7 |
16,0 |
245,5 |
115,2 |
153,2 |
23,8 |
26,1 |
559,2 |
239,3 |
317,8 |
28,4 |
30,9 |
765,2 |
335,3 |
445,4 |
31,1 |
34,4 |
934,3 |
406,1 |
540,2 |
|
19 |
14,7 |
16,0 |
252,1 |
117,4 |
156,3 |
23,8 |
26,1 |
572,6 |
243,7 |
323,9 |
28,4 |
30,9 |
785,1 |
341,9 |
454,5 |
31,1 |
34,4 |
960,9 |
415,0 |
552,3 |
|
20 |
15,5 |
16,9 |
278,8 |
124,4 |
165,6 |
24,8 |
27,3 |
599,3 |
255,9 |
340,1 |
29,6 |
32,8 |
823,5 |
359,3 |
477,6 |
33,0 |
36,0 |
1073,0 |
440,2 |
585,7 |
|
21 |
15,5 |
16,9 |
285,4 |
126,7 |
168,6 |
24,8 |
27,3 |
612,6 |
260,4 |
346,1 |
29,6 |
32,8 |
843,5 |
366,0 |
486,6 |
33,0 |
36,0 |
1100,0 |
449,1 |
597,8 |
|
22 |
17,1 |
18,4 |
311,0 |
142,1 |
189,1 |
27,6 |
30,4 |
680,7 |
300,5 |
398,9 |
33,2 |
36,3 |
984,3 |
411,2 |
546,2 |
36,5 |
40,1 |
1196,0 |
497,8 |
662,0 |
|
23 |
17,1 |
18,4 |
317,6 |
144,4 |
192,1 |
27,6 |
30,4 |
694,0 |
305,0 |
404,9 |
33,2 |
36,3 |
1004,0 |
417,9 |
555,3 |
36,5 |
40,1 |
1223,0 |
506,7 |
674,1 |
|
24 |
17,1 |
18,4 |
324,3 |
146,6 |
195,1 |
27,6 |
30,4 |
707,3 |
309,4 |
411,0 |
33,2 |
36,3 |
1024,0 |
424,5 |
564,3 |
36,5 |
40,1 |
1249,0 |
515,6 |
686,2 |
|
25 |
17,4 |
18,7 |
333,7 |
150,7 |
200,5 |
28,4 |
31,0 |
738,9 |
326,6 |
433,6 |
34,1 |
37,4 |
1068,0 |
446,9 |
593,9 |
37,6 |
40,9 |
1320,0 |
555,0 |
738,1 |
|
26 |
17,4 |
18,7 |
340,3 |
152,9 |
203,6 |
28,4 |
31,0 |
752,2 |
331,0 |
439,6 |
34,1 |
37,4 |
1088,0 |
453,6 |
603,0 |
37,6 |
40,9 |
1346,0 |
563,9 |
750,2 |
|
27 |
17,4 |
18,7 |
347,0 |
155,1 |
206,6 |
28,4 |
31,0 |
765,5 |
335,5 |
445,7 |
34,1 |
37,4 |
1108,0 |
460,3 |
612,1 |
37,6 |
40,9 |
1373,0 |
572,8 |
762,3 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,5 |
N х 2 х 0,5 |
N х 3 х 0,5 |
N х 4 х 0,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,0 |
6,2 |
39,7 |
22,8 |
30,0 |
8,3 |
8,7 |
69,6 |
37,7 |
49,7 |
8,6 |
9,1" |
79,9 |
41,7 |
55,1 |
9,1 |
9,7 |
94,3 |
46,8 |
62,0 |
|
2 |
8,3 |
8,7 |
69,6 |
37,7 |
49,7 |
11,6 |
12,5 |
117,2 |
61,7 |
81,6 |
13,9 |
15,0 |
167,7 |
85,0 |
112,3 |
15,2 |
16,2 |
208,0 |
97,6 |
129,2 |
|
3 |
8,6 |
9,1 |
79,9 |
41,7 |
55,1 |
12,3 |
13,1 |
143,4 |
70,2 |
93,0 |
14,5 |
15,8 |
197,8 |
96,3 |
127,6 |
15,9 |
17,3 |
247,3 |
111,8 |
148,4 |
|
4 |
9,1 |
9,7 |
94,3 |
46,8 |
62,0 |
13,7 |
14,6 |
182,5 |
88,8 |
117,6 |
15,9 |
17,3 |
247,3 |
111,8 |
148,4 |
17,5 |
18,7 |
298,3 |
134,6 |
178,7 |
|
5 |
9,7 |
10,5 |
106,6 |
52,3 |
69,3 |
15,0 |
16,0 |
222,5 |
101,3 |
134,3 |
17,5 |
18,7 |
290,1 |
132,1 |
175,3 |
18,9 |
21,0 |
353,5 |
153,4 |
203,9 |
|
6 |
10,6 |
11,2 |
123,1 |
61,0 |
80,9 |
16,1 |
17,5 |
248,5 |
112,7 |
149,5 |
18,8 |
20,9 |
336,0 |
147,8 |
196,3 |
21,1 |
23,3 |
426,9 |
192,7 |
255,7 |
|
7 |
10,6 |
11,2 |
131,2 |
63,5 |
84,2 |
16,1 |
17,5 |
264,8 |
117,5 |
156,1 |
18,8 |
20,9 |
360,4 |
155,1 |
206,3 |
21,1 |
23,3 |
459,4 |
202,4 |
269,0 |
|
8 |
11,2 |
11,9 |
146,6 |
69,2 |
91,9 |
17,4 |
18,7 |
297,7 |
134,1 |
178,1 |
20,8 |
23,0 |
423,7 |
190,7 |
253,1 |
23,3 |
25,0 |
551,3 |
233,2 |
309,7 |
|
9 |
12,2 |
13,0 |
166,8 |
76,8 |
102,0 |
18,9 |
20,9 |
336,5 |
148,2 |
196,8 |
23,3 |
25,0 |
510,7 |
221,1 |
293,2 |
25,3 |
27,7 |
632,0 |
258,1 |
342,9 |
|
10 |
12,8 |
14,1 |
183,9 |
82,5 |
109,7 |
20,6 |
22,6 |
389,0 |
179,5 |
237,9 |
24,6 |
27,0 |
574,6 |
238,5 |
316,5 |
27,2 |
29,6 |
707,2 |
296,6 |
393,7 |
|
11 |
13,1 |
14,5 |
194,5 |
86,6 |
115,2 |
21,2 |
23,4 |
411,4 |
188,3 |
249,8 |
25,3 |
27,7 |
607,8 |
250,9 |
333,1 |
28,2 |
30,6 |
761,4 |
321,0 |
426,0 |
|
12 |
13,1 |
14,5 |
202,6 |
89,1 |
118,5 |
21,2 |
23,4 |
427,6 |
193,2 |
256,4 |
25,3 |
27,7 |
632,2 |
258,2 |
343,0 |
28,2 |
30,6 |
793,9 |
330,7 |
439,2 |
|
13 |
14,1 |
15,3 |
226,5 |
103,4 |
137,3 |
22,6 |
24,5 |
487,6 |
208,1 |
276,2 |
26,9 |
29,2 |
694,4 |
291,5 |
386,8 |
29,5 |
32,5 |
845,5 |
351,5 |
467,0 |
|
14 |
14,1 |
15,3 |
234,6 |
105,8 |
140,6 |
22,6 |
24,5 |
503,9 |
213,0 |
282,8 |
26,9 |
29,2 |
718,8 |
298,8 |
396,8 |
29,5 |
32,5 |
878,0 |
361,2 |
480,3 |
|
15 |
14,7 |
16,0 |
247,9 |
111,8 |
148,7 |
23,8 |
26,1 |
564,3 |
232,6 |
308,7 |
28,4 |
30,9 |
772,7 |
325,2 |
431,7 |
31,2 |
34,3 |
944,1 |
392,6 |
521,8 |
|
16 |
14,7 |
16,0 |
256,1 |
114,3 |
152,0 |
23,8 |
26,1 |
580,6 |
237,5 |
315,4 |
28,4 |
30,9 |
797,0 |
332,5 |
441,7 |
31,2 |
34,3 |
976,6 |
402,4 |
535,1 |
|
17 |
15,6 |
16,9 |
284,5 |
121,7 |
161,9 |
24,9 |
27,3 |
611,2 |
250,6 |
332,8 |
29,8 |
32,8 |
841,1 |
351,2 |
466,5 |
33,1 |
36,0 |
1097,0 |
429,2 |
570,7 |
|
18 |
15,6 |
16,9 |
292,7 |
124,2 |
165,2 |
24,9 |
27,3 |
627,5 |
255,5 |
339,4 |
29,8 |
32,8 |
865,5 |
358,5 |
476,5 |
33,1 |
36,0 |
1129,0 |
438,9 |
583,9 |
|
19 |
15,6 |
16,9 |
300,8 |
126,6 |
168,5 |
24,9 |
27,3 |
643,7 |
260,3 |
346,0 |
29,8 |
32,8 |
889,9 |
365,8 |
486,4 |
33,1 |
36,0 |
1162,0 |
448,6 |
597,1 |
|
20 |
16,2 |
17,6 |
314,5 |
132,8 |
176,8 |
26,5 |
28,7 |
696,5 |
290,4 |
385,5 |
31,3 |
34,5 |
946,2 |
393,9 |
523,5 |
34,9 |
38,1 |
1233,0 |
482,0 |
641,3 |
|
21 |
16,2 |
17,6 |
322,6 |
135,2 |
180,1 |
26,5 |
28,7 |
712,7 |
295,3 |
392,1 |
31,3 |
34,5 |
970,6 |
401,2 |
533,4 |
34,9 |
38,1 |
1266,0 |
491,8 |
654,5 |
|
22 |
17,9 |
19,8 |
359,4 |
151,7 |
201,8 |
29,2 |
32,2 |
776,6 |
329,8 |
437,6 |
35,1 |
38,4 |
1124,0 |
450,4 |
598,1 |
38,8 |
42,0 |
1391,0 |
558,3 |
742,1 |
|
23 |
17,9 |
19,8 |
367,6 |
154,1 |
205,1 |
29,2 |
32,2 |
792,8 |
334,6 |
444,2 |
35,1 |
38,4 |
1148,0 |
457,7 |
608,1 |
38,8 |
42,0 |
1424,0 |
568,1 |
755,3 |
|
24 |
17,9 |
19,8 |
375,7 |
156,5 |
208,4 |
29,2 |
32,2 |
809,1 |
339,5 |
450,8 |
35,1 |
38,4 |
1173,0 |
465,0 |
618,0 |
38,8 |
42,0 |
1457,0 |
577,8 |
768,5 |
|
25 |
18,2 |
20,2 |
386,9 |
160,9 |
214,3 |
29,8 |
32,8 |
833,4 |
349,0 |
463,5 |
35,8 |
39,2 |
1209,0 |
478,4 |
635,9 |
39,6 |
42,9 |
1503,0 |
594,9 |
791,4 |
|
26 |
18,2 |
20,2 |
395,0 |
163,4 |
217,6 |
29,8 |
32,8 |
849,6 |
353,9 |
470,1 |
35,8 |
39,2 |
1233,0 |
485,7 |
645,8 |
39,6 |
42,9 |
1535,0 |
604,6 |
804,6 |
|
27 |
18,2 |
20,2 |
403,1 |
165,8 |
220,9 |
29,8 |
32,8 |
865,9 |
358,7 |
476,8 |
35,8 |
39,2 |
1257,0 |
493,0 |
655,8 |
39,6 |
42,9 |
1568,0 |
614,3 |
817,8 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 0,75 |
N х 2 х 0,75 |
N х 3 х 0,75 |
N х 4 х 0,75 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,4 |
6,6 |
49,0 |
26,0 |
34,3 |
9,2 |
9,6 |
83,8 |
44,4 |
58,8 |
9,6 |
10,0 |
101",2 |
49,9 |
66,2 |
10,4 |
11,0 |
121,9 |
59,9 |
79,4 |
|
2 |
9,2 |
9,6 |
83,8 |
44,4 |
58,8 |
13,8 |
14,5 |
162,4 |
84,1 |
111,2 |
16,0 |
17,2 |
223,6 |
104,6 |
138,5 |
17,6 |
18,6 |
266,6 |
124,9 |
165,4 |
|
3 |
9,6 |
10,0 |
101,2 |
49,9 |
66,2 |
14,4 |
15,5 |
196,7 |
95,2 |
126,1 |
17,1 |
18,1 |
274,0 |
125,3 |
166,1 |
18,5 |
20,3 |
323,9 |
144,9 |
192,4 |
|
4 |
10,4 |
11,0 |
121,9 |
59,9 |
79,4 |
15,8 |
17,0 |
254,2 |
110,5 |
146,6 |
18,5 |
20,3 |
323,9 |
144,9 |
192,4 |
20,7 |
22,5 |
422,5 |
188,8 |
250,6 |
|
5 |
11,2 |
11,8 |
139,5 |
67,4 |
89,5 |
17,3 |
18,4 |
288,6 |
130,5 |
173,1 |
20,7 |
22,5 |
410,2 |
185,2 |
245,7 |
23,2 |
24,6 |
577,0 |
226,0 |
300,0 |
|
6 |
11,9 |
12,7 |
159,9 |
75,0 |
99,7 |
18,7 |
20,5 |
325,5 |
145,9 |
193,8 |
23,0 |
24,5 |
550,7 |
217,8 |
288,9 |
25,0 |
27,0 |
627,8 |
254,1 |
337,5 |
|
7 |
11,9 |
12,7 |
172,1 |
78,6 |
104,5 |
18,7 |
20,5 |
349,9 |
153,1 |
203,5 |
23,0 |
24,5 |
587,2 |
228,5 |
303,4 |
25,0 |
27,0 |
676,5 |
268,4 |
356,9 |
|
8 |
12,8 |
14,0 |
195,8 |
86,9 |
115,6 |
20,7 |
22,4 |
421,6 |
188,2 |
249,8 |
24,7 |
26,7 |
600,6 |
251,5 |
334,1 |
27,3 |
29,3 |
772,2 |
313,9 |
417,2 |
|
9 |
14,3 |
15,3 |
231,9 |
104,9 |
139,4 |
23,1 |
24,5 |
551,5 |
218,3 |
289,5 |
27,3 |
29,3 |
711,4 |
296,1 |
393,0 |
30,0 |
32,6 |
867,2 |
357,1 |
474,5 |
|
10 |
15,3 |
16,1 |
273,5 |
114,3 |
151,9 |
24,4 |
26,4 |
549,0 |
235,4 |
312,4 |
29,2 |
31,3 |
782,5 |
328,9 |
436,5 |
32,5 |
34,8 |
1068,0 |
400,4 |
531,8 |
|
11 |
15,6 |
16,8 |
289,1 |
120,2 |
159,8 |
25,1 |
27,1 |
604,6 |
247,6 |
328,7 |
30,0 |
32,6 |
831,0 |
346,5 |
460,1 |
33,4 |
35,8 |
1133,0 |
422,7 |
561,7 |
|
12 |
15,6 |
16,8 |
301,3 |
123,7 |
164,6 |
25,1 |
27,1 |
628,9 |
254,7 |
338,4 |
30,0 |
32,6 |
867,4 |
357,2 |
474,7 |
33,4 |
35,8 |
1181,0 |
436,9 |
581,1 |
|
13 |
16,5 |
17,5 |
317,6 |
136,2 |
181,1 |
26,7 |
28,6 |
690,7 |
287,6 |
381,7 |
31,6 |
34,4 |
937,1 |
389,4 |
517,3 |
35,2 |
38,0 |
1221,0 |
475,6 |
632,5 |
|
14 |
16,5 |
17,5 |
329,8 |
139,7 |
185,9 |
26,7 |
28,6 |
715,1 |
294,8 |
391,4 |
31,6 |
34,4 |
973,6 |
400,1 |
531,8 |
35,2 |
38,0 |
1269,0 |
489,9 |
651,9 |
|
15 |
17,3 |
18,3 |
348,9 |
147,9 |
196,8 |
28,2 |
30,0 |
768,6 |
320,9 |
425,9 |
33,6 |
36,1 |
1150,0 |
428,5 |
569,6 |
37,4 |
39,9 |
1380,0 |
544,2 |
723,6 |
|
16 |
17,3 |
18,3 |
361,0 |
151,5 |
201,7 |
28,2 |
30,0 |
792,9 |
328,0 |
435,6 |
33,6 |
36,1 |
1186,0 |
439,2 |
584,1 |
37,4 |
39,9 |
1428,0 |
558,5 |
743,0 |
|
17 |
18,0 |
19,1 |
380,4 |
159,8 |
212,8 |
29,5 |
32,1 |
836,7 |
346,4 |
460,1 |
35,5 |
38,3 |
1214,0 |
474,9 |
631,3 |
39,2 |
41,9 |
1511,0 |
590,6 |
785,7 |
|
18 |
18,0 |
19,1 |
392,5 |
163,4 |
217,7 |
29,5 |
32,1 |
861,0 |
353,5 |
469,8 |
35,5 |
38,3 |
1250,0 |
485,6 |
645,8 |
39,2 |
41,9 |
1559,0 |
604,8 |
805,1 |
|
19 |
18,0 |
19,1 |
404,7 |
166,9 |
222,5 |
29,5 |
32,1 |
885,3 |
360,7 |
479,5 |
35,5 |
38,3 |
1287,0 |
496,3 |
660,4 |
39,2 |
41,9 |
1608,0 |
619,1 |
824,5 |
|
20 |
18,8 |
20,6 |
432,9 |
175,3 |
233,6 |
31,1 |
33,6 |
941,3 |
388,4 |
516,1 |
37,6 |
40,1 |
1383,0 |
545,9 |
725,8 |
41,1 |
43,9 |
1690,0 |
651,2 |
867,3 |
|
21 |
18,8 |
20,6 |
445,0 |
178,8 |
238,5 |
31,1 |
33,6 |
965,7 |
395,5 |
525,8 |
37,6 |
40,1 |
1419,0 |
556,6 |
740,3 |
41,1 |
43,9 |
1739,0 |
665,5 |
886,7 |
|
22 |
21,2 |
23,2 |
500,9 |
213,8 |
284,3 |
34,9 |
37,6 |
1118,0 |
444,2 |
589,8 |
41,4 |
44,2 |
1526,0 |
604,4 |
803,5 |
45,4 |
49,2 |
1866,0 |
721,3 |
960,6 |
|
23 |
21,2 |
23,2 |
513,0 |
217,3 |
289,2 |
34,9 |
37,6 |
1142,0 |
451,3 |
599,5 |
41,4 |
44,2 |
1562,0 |
615,1 |
818,0 |
45,4 |
49,2 |
1915,0 |
735,5 |
980,0 |
|
24 |
21,2 |
23,2 |
525,2 |
220,9 |
294,0 |
34,9 |
37,6 |
1166,0 |
458,4 |
609,2 |
41,4 |
44,2 |
1599,0 |
625,8 |
832,6 |
45,4 |
49,2 |
1963,0 |
749,8 |
999,4 |
|
25 |
22,1 |
23,6 |
616,8 |
230,4 |
306,6 |
35,5 |
38,3 |
1202,0 |
471,6 |
626,8 |
42,2 |
45,1 |
1650,0 |
644,4 |
857,6 |
46,3 |
50,2 |
2029,0 |
773,0 |
1030,0 |
|
26 |
22,1 |
23,6 |
629,0 |
233,9 |
311,4 |
35,5 |
38,3 |
1227,0 |
478,7 |
636,5 |
42,2 |
45,1 |
1687,0 |
655,1 |
872,1 |
46,3 |
50,2 |
2078,0 |
787,3 |
1050,0 |
|
27 |
22,1 |
23,6 |
641,1 |
237,5 |
316,3 |
35,5 |
38,3 |
1251,0 |
485,9 |
646,2 |
42,2 |
45,1 |
1723,0 |
665,8 |
886,6 |
46,3 |
50,2 |
2126,0 |
801,5 |
1069,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 1",0 |
N х 2 х 1,0 |
N х 3 х 1,0 |
N х 4 х1,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,6 |
6,8 |
53,2 |
27,3 |
36,1 |
9,6 |
10,0 |
95,2 |
47,2 |
62,4 |
10,0 |
10,7 |
113,2 |
53,2 |
70,5 |
10,9 |
11,4 |
137,6 |
64,0 |
84,8 |
|
2 |
9,6 |
10,0 |
95,2 |
47,2 |
62,4 |
14,5 |
15,5 |
184,8 |
89,7 |
118,6 |
17,1 |
18,0 |
256,1 |
117,0 |
154,9 |
18,5 |
20,2 |
299,9 |
133,8 |
177,4 |
|
3 |
10,0 |
10,7 |
113,2 |
53,2 |
70,5 |
15,4 |
16,2 |
244,4 |
103,2 |
136,7 |
18,0 |
19,0 |
310,0 |
134,4 |
178,3 |
20,2 |
21,3 |
404,1 |
175,0 |
231,9 |
|
4 |
10,9 |
11,4 |
137,6 |
64,0 |
84,8 |
16,9 |
17,8 |
284,4 |
123,5 |
163,8 |
20,2 |
21,3 |
404,1 |
175,0 |
231,9 |
22,3 |
23,8 |
559,8 |
206,3 |
273,8 |
|
5 |
11,7 |
12,4 |
161,3 |
72,1 |
95,8 |
18,3 |
20,0 |
327,9 |
140,1 |
185,9 |
22,3 |
23,8 |
544,4 |
202,3 |
268,4 |
24,5 |
26,3 |
610,3 |
243,2 |
322,9 |
|
6 |
12,7 |
13,8 |
192,8 |
81,1 |
107,8 |
20,4 |
22,0 |
406,2 |
176,3 |
233,7 |
24,3 |
26,2 |
578,0 |
234,2 |
310,7 |
26,9 |
28,7 |
742,2 |
291,1 |
386,3 |
|
7 |
12,7 |
13,8 |
208,0 |
85,1 |
113,2 |
20,4 |
22,0 |
436,6 |
184,2 |
244,4 |
24,3 |
26,2 |
623,6 |
246,0 |
326,7 |
26,9 |
28,7 |
803,1 |
306,8 |
407,7 |
|
8 |
13,9 |
14,6 |
241,0 |
102,2 |
135,8 |
22,2 |
23,7 |
558,6 |
205,7 |
272,9 |
26,5 |
28,3 |
737,0 |
288,1 |
382,3 |
29,1 |
31,1 |
903,3 |
347,5 |
461,7 |
|
9 |
15,2 |
16,1 |
288,5 |
114,0 |
151,4 |
24,4 |
26,2 |
578,8 |
234,7 |
311,3 |
29,1 |
31,1 |
827,3 |
327,8 |
435,0 |
32,4 |
34,6 |
1127,0 |
399,0 |
529,9 |
|
10 |
16,1 |
17,2 |
303,0 |
122,8 |
163,2 |
26,3 |
28,0 |
672,5 |
270,2 |
358,1 |
31,1 |
33,4 |
910,9 |
363,9 |
482,8 |
34,6 |
36,7 |
1186,0 |
442,4 |
587,6 |
|
11 |
16,7 |
17,6 |
328,3 |
134,2 |
178,3 |
27,0 |
28,8 |
713,1 |
283,9 |
376,5 |
32,4 |
34,6 |
1082,0 |
387,3 |
514,0 |
35,6 |
38,2 |
1264,0 |
467,1 |
620,8 |
|
12 |
16,7 |
17,6 |
343,5 |
138,1 |
183,7 |
27,0 |
28,8 |
743,5 |
291,8 |
387,3 |
32,4 |
34,6 |
1128,0 |
399,1 |
530,1 |
35,6 |
38,2 |
1325,0 |
482,9 |
642,2 |
|
13 |
17,4 |
18,4 |
365,4 |
146,5 |
194,9 |
28,4 |
30,4 |
802,6 |
318,4 |
422,4 |
34,2 |
36,2 |
1214,0 |
434,5 |
577,0 |
37,7 |
40,1 |
1447,0 |
538,4 |
715,5 |
|
14 |
17,4 |
18,4 |
380,6 |
150,5 |
200,3 |
28,4 |
30,4 |
833,0 |
326,3 |
433,1 |
34,2 |
36,2 |
1260,0 |
446,4 |
593,1 |
37,7 |
40,1 |
1508,0 |
554,2 |
736,9 |
|
15 |
18,2 |
19,9 |
403,3 |
159,4 |
212,2 |
29,8 |
32,3 |
883,7 |
345,9 |
459,3 |
35,9 |
38,5 |
1284,0 |
473,6 |
629,5 |
39,6 |
42,1 |
1603,0 |
588,5 |
782,7 |
|
16 |
18,2 |
19,9 |
418,5 |
163,3 |
217,5 |
29,8 |
32,3 |
914,2 |
353,8 |
470,0 |
35,9 |
38,5 |
1330,0 |
485,5 |
645,6 |
39,6 |
42,1 |
1664,0 |
604,3 |
804,1 |
|
17 |
19,0 |
20,8 |
450,4 |
172,4 |
229,7 |
31,5 |
34,1 |
977,9 |
383,2 |
508,9 |
38,1 |
40,4 |
1438,0 |
537,7 |
714,4 |
41,6 |
44,3 |
1761,0 |
639,2 |
850,8 |
|
18 |
19,0 |
20,8 |
465,6 |
176,3 |
235,0 |
31,5 |
34,1 |
1008,0 |
391,1 |
519,7 |
38,1 |
40,4 |
1483,0 |
549,5 |
730,5 |
41,6 |
44,3 |
1822,0 |
655,0 |
872,2 |
|
19 |
19,0 |
20,8 |
480,8 |
180,3 |
240,4 |
31,5 |
34,1 |
1039,0 |
399,0 |
530,4 |
38,1 |
40,4 |
1529,0 |
561,4 |
746,5 |
41,6 |
44,3 |
1883,0 |
670,8 |
893,6 |
|
20 |
20,5 |
22,1 |
529,4 |
208,9 |
277,9 |
33,4 |
35,6 |
1206,0 |
423,3 |
562,6 |
39,8 |
42,3 |
1607,0 |
590,3 |
785,1 |
43,6 |
46,4 |
1980,0 |
705,7 |
940,3 |
|
21 |
20,5 |
22,1 |
544,6 |
212,8 |
283,2 |
33,4 |
35,6 |
1236,0 |
431,2 |
573,3 |
39,8 |
42,3 |
1652,0 |
602,1 |
801,2 |
43,6 |
46,4 |
2041,0 |
721,5 |
961,7 |
|
22 |
23,1 |
24,4 |
666,9 |
240,7 |
319,9 |
37,4 |
39,7 |
1319,0 |
503,5 |
668,2 |
44,0 |
46,8 |
1774,0 |
653,9 |
869,7 |
48,9 |
52,1 |
2248,0 |
829,1 |
1103,0 |
|
23 |
23,1 |
24,4 |
682,1 |
244,6 |
325,3 |
37,4 |
39,7 |
1349,0 |
511,4 |
678,9 |
44,0 |
46,8 |
1819,0 |
665,8 |
885,7 |
48,9 |
52,1 |
2309,0 |
844,9 |
1124,0 |
|
24 |
23,1 |
24,4 |
697,4 |
248,6 |
330,6 |
37,4 |
39,7 |
1380,0 |
519,2 |
689,6 |
44,0 |
46,8 |
1865,0 |
677,6 |
901,8 |
48,9 |
52,1 |
2370,0 |
860,6 |
1146,0 |
|
25 |
23,5 |
24,8 |
696,2 |
255,6 |
340,1 |
38,1 |
40,5 |
1423,0 |
534,1 |
709,5 |
44,8 |
47,7 |
1927,0 |
698,0 |
929,1 |
49,9 |
53,1 |
2450,0 |
887,0 |
1181,0 |
|
26 |
23,5 |
24,8 |
711,4 |
259,5 |
345,4 |
38,1 |
40,5 |
1454,0 |
542,0 |
720,2 |
44,8 |
47,7 |
1972,0 |
709,8 |
945,2 |
49,9 |
53,1 |
2511,0 |
902,7 |
1203,0 |
|
27 |
23,5 |
24,8 |
726,6 |
263,5 |
350,8 |
38,1 |
40,5 |
1484,0 |
549,9 |
730,9 |
44,8 |
47,7 |
2018,0 |
721,6 |
961,3 |
49,9 |
53,1 |
2572,0 |
918,5 |
1224,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",2 |
N х 2 х 1,2 |
N х 3 х 1,2 |
N х 4 х 1,2 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,7 |
7,0 |
56,2 |
28,2 |
37,2 |
9,8 |
10,5 |
101,5 |
49,0 |
64,9 |
10,5 |
11,0 |
126,0 |
58,5 |
77,5 |
11,2 |
11,8 |
151,6 |
66,6 |
88,4 |
|
2 |
9,8 |
10,5 |
101,5 |
49,0 |
64,9 |
15,2 |
15,9 |
212,6 |
94,8 |
125,3 |
17,7 |
18,6 |
283,5 |
122,1 |
161,6 |
19,8 |
20,9 |
357,5 |
158,7 |
209,9 |
|
3 |
10,5 |
11,0 |
126,0 |
58,5 |
77,5 |
15,9 |
17,0 |
254,3 |
107,6 |
142,6 |
18,6 |
20,3 |
344,9 |
140,4 |
186,4 |
20,9 |
22,4 |
438,8 |
182,9 |
242,5 |
|
4 |
11,2 |
11,8 |
151,6 |
66,6 |
88,4 |
17,4 |
18,4 |
307,7 |
129,0 |
171,1 |
20,9 |
22,4 |
438,8 |
182,9 |
242,5 |
23,3 |
24,6 |
571,4 |
222,8 |
295,6 |
|
5 |
12,2 |
12,8 |
181,1 |
75,9 |
100,9 |
18,9 |
20,6 |
365,2 |
146,5 |
194,5 |
23,3 |
24,6 |
553,8 |
218,6 |
289,8 |
25,8 |
27,2 |
710,8 |
271,2 |
359,7 |
|
6 |
13,1 |
14,2 |
209,4 |
84,7 |
112,6 |
21,1 |
22,7 |
441,0 |
184,4 |
244,4 |
25,2 |
27,0 |
652,3 |
245,1 |
325,2 |
28,1 |
29,7 |
820,8 |
313,3 |
415,6 |
|
7 |
13,1 |
14,2 |
226,9 |
88,9 |
118,3 |
21,1 |
22,7 |
475,9 |
192,7 |
255,8 |
25,2 |
27,0 |
704,7 |
257,6 |
342,3 |
28,1 |
29,7 |
890,7 |
330,0 |
438,4 |
|
8 |
14,4 |
15,3 |
262,8 |
106,8 |
141,9 |
23,2 |
24,5 |
570,2 |
222,1 |
294,7 |
27,5 |
29,2 |
804,4 |
301,7 |
400,6 |
30,1 |
32,5 |
990,9 |
364,4 |
484,3 |
|
9 |
15,7 |
16,8 |
305,1 |
119,1 |
158,3 |
25,2 |
27,1 |
653,2 |
245,6 |
325,9 |
30,4 |
32,6 |
915,4 |
352,5 |
467,6 |
33,6 |
35,7 |
1180,0 |
418,3 |
555,7 |
|
10 |
16,8 |
17,7 |
336,8 |
133,5 |
177,3 |
27,2 |
28,9 |
730,7 |
282,7 |
374,8 |
32,7 |
34,8 |
1060,0 |
385,2 |
511,0 |
35,9 |
38,4 |
1298,0 |
463,9 |
616,3 |
|
11 |
17,2 |
18,2 |
358,3 |
140,4 |
186,6 |
28,2 |
29,8 |
787,3 |
305,7 |
405,3 |
33,6 |
35,8 |
1128,0 |
405,8 |
538,8 |
37,3 |
39,5 |
1417,0 |
514,1 |
682,6 |
|
12 |
17,2 |
18,2 |
375,8 |
144,5 |
192,3 |
28,2 |
29,8 |
822,2 |
314,1 |
416,7 |
33,6 |
35,8 |
1180,0 |
418,4 |
555,9 |
37,3 |
39,5 |
1487,0 |
530,8 |
705,3 |
|
13 |
18,0 |
19,0 |
408,9 |
153,4 |
204,1 |
29,5 |
31,4 |
876,2 |
333,5 |
442,6 |
35,4 |
37,9 |
1273,0 |
455,6 |
605,2 |
39,1 |
41,5 |
1590,0 |
565,0 |
751,0 |
|
14 |
18,0 |
19,0 |
426,3 |
157,6 |
209,8 |
29,5 |
31,4 |
911,1 |
341,9 |
454,0 |
35,4 |
37,9 |
1325,0 |
468,2 |
622,3 |
39,1 |
41,5 |
1660,0 |
581,8 |
773,8 |
|
15 |
18,8 |
20,5 |
451,9 |
167,0 |
222,4 |
31,1 |
33,4 |
979,5 |
371,9 |
493,7 |
37,6 |
39,9 |
1440,0 |
521,1 |
692,0 |
41,1 |
43,6 |
1766,0 |
618,0 |
822,1 |
|
16 |
18,8 |
20,5 |
469,3 |
171,2 |
228,1 |
31,1 |
33,4 |
1014,0 |
380,3 |
505,1 |
37,6 |
39,9 |
1493,0 |
533,7 |
709,1 |
41,1 |
43,6 |
1836,0 |
634,8 |
844,9 |
|
17 |
20,3 |
21,9 |
520,4 |
200,1 |
266,1 |
33,1 |
35,2 |
1137,0 |
405,7 |
538,8 |
39,5 |
41,9 |
1579,0 |
564,2 |
749,8 |
43,2 |
45,9 |
1944,0 |
671,7 |
894,1 |
|
18 |
20,3 |
21,9 |
537,8 |
204,3 |
271,8 |
33,1 |
35,2 |
1172,0 |
414,1 |
550,2 |
39,5 |
41,9 |
1631,0 |
576,8 |
766,9 |
43,2 |
45,9 |
2014,0 |
688,5 |
916,9 |
|
19 |
20,3 |
21,9 |
555,3 |
208,5 |
277,5 |
33,1 |
35,2 |
1207,0 |
422,5 |
561,6 |
39,5 |
41,9 |
1684,0 |
589,4 |
784,0 |
43,2 |
45,9 |
2084,0 |
705,2 |
939,7 |
|
20 |
21,2 |
23,0 |
582,3 |
218,9 |
291,3 |
34,8 |
37,3 |
1280,0 |
454,5 |
603,8 |
41,3 |
43,8 |
1770,0 |
619,9 |
824,6 |
45,3 |
48,1 |
2192,0 |
742,1 |
988,9 |
|
21 |
21,2 |
23,0 |
599,8 |
223,1 |
297,0 |
34,8 |
37,3 |
1315,0 |
462,8 |
615,2 |
41,3 |
43,8 |
1822,0 |
632,5 |
841,7 |
45,3 |
48,1 |
2262,0 |
758,9 |
1012,0 |
|
22 |
23,9 |
25,2 |
705,2 |
252,1 |
335,2 |
38,8 |
41,1 |
1443,0 |
527,9 |
700,8 |
45,7 |
49,2 |
1954,0 |
687,0 |
913,8 |
50,8 |
54,0 |
2485,0 |
871,5 |
1160,0 |
|
23 |
23,9 |
25,2 |
722,7 |
256,3 |
340,9 |
38,8 |
41,1 |
1478,0 |
536,3 |
712,2 |
45,7 |
49,2 |
2006,0 |
699,5 |
930,9 |
50,8 |
54,0 |
2555,0 |
888,2 |
1182,0 |
|
24 |
23,9 |
25,2 |
740,1 |
260,5 |
346,6 |
38,8 |
41,1 |
1513,0 |
544,7 |
723,6 |
45,7 |
49,2 |
2059,0 |
712,1 |
948,0 |
50,8 |
54,0 |
2624,0 |
905,0 |
1205,0 |
|
25 |
24,3 |
26,1 |
763,2 |
267,9 |
356,6 |
39,5 |
41,9 |
1562,0 |
560,4 |
744,5 |
46,6 |
50,2 |
2128,0 |
733,7 |
976,8 |
51,8 |
55,1 |
2715,0 |
932,8 |
1243,0 |
|
26 |
24,3 |
26,1 |
780,7 |
272,1 |
362,3 |
39,5 |
41,9 |
1597,0 |
568,8 |
755,9 |
46,6 |
50,2 |
2181,0 |
746,2 |
993,9 |
51,8 |
55,1 |
2785,0 |
949,6 |
1265,0 |
|
27 |
24,3 |
26,1 |
798,2 |
276,3 |
368,0 |
39,5 |
41,9 |
1632,0 |
577,2 |
767,3 |
46,6 |
50,2 |
2233,0 |
758,8 |
1011,0 |
51,8 |
55,1 |
2855,0 |
966,4 |
1288,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1",5 |
N х 2 х 1,5 |
N х 3 х 1,5 |
N х 4 х 1,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
6,9 |
7,1 |
60,1 |
29,3 |
38,7 |
10,4 |
10,8 |
113,9 |
54,4 |
71,9 |
10,8 |
11,3 |
140,4 |
61,3 |
81,3 |
11,6 |
12,3 |
166,6 |
70,0 |
92,9 |
|
2 |
10,4 |
10,8 |
113,9 |
54,4 |
71,9 |
15,7 |
16,7 |
229,9 |
99,4 |
131,6 |
18,4 |
20,0 |
308,6 |
128,4 |
170,0 |
20,6 |
22,1 |
390,5 |
166,9 |
220,8 |
|
3 |
10,8 |
11,3 |
140,4 |
61,3 |
81,3 |
16,7 |
17,6 |
284,5 |
118,2 |
156,6 |
20,0 |
21,0 |
404,3 |
167,1 |
221,2 |
22,2 |
23,5 |
517,5 |
196,0 |
259,9 |
|
4 |
11,6 |
12,3 |
166,6 |
70,0 |
92,9 |
18,1 |
19,1 |
347,1 |
135,8 |
180,2 |
22,2 |
23,5 |
517,5 |
196,0 |
259,9 |
24,3 |
26,0 |
654,2 |
235,0 |
311,9 |
|
5 |
12,6 |
13,7 |
199,6 |
79,9 |
106,1 |
20,3 |
21,8 |
428,3 |
173,8 |
230,3 |
24,3 |
26,0 |
633,5 |
230,5 |
305,7 |
26,8 |
28,5 |
786,4 |
286,2 |
379,7 |
|
6 |
14,0 |
14,7 |
242,9 |
98,1 |
130,2 |
22,4 |
23,7 |
519,9 |
197,5 |
261,8 |
26,7 |
28,3 |
743,0 |
275,8 |
365,6 |
29,3 |
31,1 |
910,9 |
330,9 |
439,1 |
|
7 |
14,0 |
14,7 |
263,4 |
102,6 |
136,3 |
22,4 |
23,7 |
560,9 |
206,5 |
274,1 |
26,7 |
28,3 |
804,5 |
289,3 |
383,9 |
29,3 |
31,1 |
992,9 |
348,9 |
463,6 |
|
8 |
15,1 |
15,8 |
306,5 |
113,8 |
151,3 |
24,2 |
25,9 |
652,9 |
234,3 |
310,9 |
28,8 |
30,6 |
904,9 |
327,4 |
434,5 |
31,7 |
34,1 |
1119,0 |
394,9 |
524,8 |
|
9 |
16,6 |
17,4 |
344,2 |
130,5 |
173,4 |
26,7 |
28,4 |
744,1 |
276,4 |
366,4 |
31,7 |
34,1 |
1017,0 |
372,5 |
494,2 |
35,3 |
37,7 |
1327,0 |
453,0 |
601,6 |
|
10 |
17,5 |
18,3 |
373,2 |
140,7 |
187,0 |
28,6 |
30,1 |
818,7 |
306,9 |
406,8 |
34,3 |
36,2 |
1188,0 |
417,2 |
553,4 |
37,9 |
40,0 |
1479,0 |
515,2 |
683,8 |
|
11 |
17,9 |
18,8 |
406,6 |
148,1 |
196,9 |
29,4 |
31,2 |
871,3 |
322,7 |
427,9 |
35,3 |
37,7 |
1266,0 |
439,6 |
583,4 |
39,0 |
41,2 |
1581,0 |
543,8 |
722,3 |
|
12 |
17,9 |
18,8 |
427,1 |
152,6 |
203,0 |
29,4 |
31,2 |
912,3 |
331,7 |
440,2 |
35,3 |
37,7 |
1327,0 |
453,1 |
601,8 |
39,0 |
41,2 |
1663,0 |
561,8 |
746,8 |
|
13 |
18,7 |
20,3 |
455,3 |
162,0 |
215,6 |
31,0 |
33,1 |
985,6 |
361,7 |
479,8 |
37,4 |
39,5 |
1449,0 |
506,0 |
671,6 |
40,9 |
43,2 |
1779,0 |
598,3 |
795,4 |
|
14 |
18,7 |
20,3 |
475,8 |
166,5 |
221,8 |
31,0 |
33,1 |
1027,0 |
370,7 |
492,1 |
37,4 |
39,5 |
1511,0 |
519,5 |
689,9 |
40,9 |
43,2 |
1861,0 |
616,3 |
819,9 |
|
15 |
20,3 |
21,3 |
529,9 |
195,8 |
260,2 |
32,9 |
35,0 |
1155,0 |
397,0 |
527,0 |
39,3 |
41,5 |
1607,0 |
551,4 |
732,4 |
43,0 |
45,5 |
1982,0 |
654,9 |
871,4 |
|
16 |
20,3 |
21,3 |
550,4 |
200,3 |
266,4 |
32,9 |
35,0 |
1196,0 |
406,0 |
539,3 |
39,3 |
41,5 |
1668,0 |
564,9 |
750,8 |
43,0 |
45,5 |
2064,0 |
672,9 |
895,9 |
|
17 |
21,2 |
22,9 |
581,0 |
211,4 |
281,1 |
34,7 |
36,7 |
1277,0 |
439,4 |
583,3 |
41,3 |
43,6 |
1766,0 |
597,4 |
794,0 |
45,2 |
47,9 |
2186,0 |
712,2 |
948,3 |
|
18 |
21,2 |
22,9 |
601,5 |
215,9 |
287,2 |
34,7 |
36,7 |
1318,0 |
448,4 |
595,6 |
41,3 |
43,6 |
1827,0 |
610,9 |
812,4 |
45,2 |
47,9 |
2268,0 |
730,3 |
972,8 |
|
19 |
21,2 |
22,9 |
621,9 |
220,4 |
293,4 |
34,7 |
36,7 |
1359,0 |
457,4 |
607,8 |
41,3 |
43,6 |
1889,0 |
624,4 |
830,8 |
45,2 |
47,9 |
2350,0 |
748,3 |
997,3 |
|
20 |
22,5 |
23,9 |
707,2 |
234,7 |
312,3 |
36,3 |
38,8 |
1428,0 |
480,8 |
639,0 |
43,2 |
45,7 |
1986,0 |
656,9 |
874,1 |
47,4 |
50,9 |
2473,0 |
787,6 |
1050,0 |
|
21 |
22,5 |
23,9 |
727,7 |
239,2 |
318,4 |
36,3 |
38,8 |
1469,0 |
489,8 |
651,3 |
43,2 |
45,7 |
2047,0 |
670,4 |
892,4 |
47,4 |
50,9 |
2555,0 |
805,6 |
1074,0 |
|
22 |
24,9 |
26,6 |
784,8 |
266,4 |
354,4 |
40,5 |
42,8 |
1608,0 |
558,5 |
741,5 |
47,8 |
51,3 |
2193,0 |
728,2 |
968,9 |
53,2 |
56,4 |
2798,0 |
924,4 |
1230,0 |
|
23 |
24,9 |
26,6 |
805,3 |
271,0 |
360,5 |
40,5 |
42,8 |
1649,0 |
567,5 |
753,8 |
47,8 |
51,3 |
2255,0 |
741,8 |
987,3 |
53,2 |
56,4 |
2880,0 |
942,5 |
1255,0 |
|
24 |
24,9 |
26,6 |
825,8 |
275,5 |
366,6 |
40,5 |
42,8 |
1690,0 |
576,5 |
766,0 |
47,8 |
51,3 |
2316,0 |
755,3 |
1006,0 |
53,2 |
56,4 |
2962,0 |
960,5 |
1279,0 |
|
25 |
25,8 |
27,1 |
873,7 |
299,9 |
398,7 |
41,3 |
43,7 |
1746,0 |
593,3 |
788,4 |
49,4 |
52,3 |
2458,0 |
825,8 |
1098,0 |
54,3 |
57,5 |
3066,0 |
990,2 |
1319,0 |
|
26 |
25,8 |
27,1 |
894,2 |
304,4 |
404,8 |
41,3 |
43,7 |
1787,0 |
602,3 |
800,6 |
49,4 |
52,3 |
2519,0 |
839,3 |
1117,0 |
54,3 |
57,5 |
3148,0 |
1008,0 |
1344,0 |
|
27 |
25,8 |
27,1 |
914,7 |
308,9 |
410,9 |
41,3 |
43,7 |
1828,0 |
611,3 |
812,9 |
49,4 |
52,3 |
2580,0 |
852,8 |
1135,0 |
54,3 |
57,5 |
3230,0 |
1026,0 |
1368,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 2,5 |
N х 2 х 2,5 |
N х 3 х 2,5 |
N х 4 х 2,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
7,6 |
8,1" |
79,1 |
34,7 |
45,9 |
11,8 |
12,4 |
151,6 |
66,2 |
87,6 |
12,5 |
13,0 |
194,4 |
76,4 |
101,5 |
13,9 |
14,5 |
250,4 |
97,0 |
128,8 |
|
2 |
11,8 |
12,4 |
151,6 |
66,2 |
87,6 |
18,5 |
19,9 |
317,4 |
128,2 |
169,7 |
22,6 |
23,7 |
472,9 |
184,4 |
243,9 |
24,7 |
26,2 |
594,3 |
219,1 |
290,0 |
|
3 |
12,5 |
13,0 |
194,4 |
76,4 |
101,5 |
20,1 |
20,9 |
417,4 |
166,7 |
220,7 |
24,0 |
25,0 |
617,4 |
220,1 |
291,6 |
26,5 |
27,7 |
765,3 |
272,6 |
361,3 |
|
4 |
13,9 |
14,5 |
250,4 |
97,0 |
128,8 |
22,2 |
23,4 |
534,8 |
195,4 |
258,9 |
26,5 |
27,7 |
765,3 |
272,6 |
361,3 |
29,1 |
30,6 |
941,0 |
326,9 |
433,7 |
|
5 |
15,2 |
15,8 |
307,4 |
111,4 |
148,0 |
24,4 |
25,8 |
655,2 |
229,6 |
304,4 |
29,1 |
30,6 |
908,1 |
320,2 |
424,6 |
32,4 |
34,0 |
1186,0 |
388,8 |
516,1 |
|
6 |
16,6 |
17,2 |
356,6 |
129,7 |
172,2 |
26,8 |
28,2 |
769,0 |
274,7 |
364,1 |
32,2 |
33,6 |
1117,0 |
373,8 |
495,7 |
35,3 |
37,3 |
1377,0 |
449,5 |
596,8 |
|
7 |
16,6 |
17,2 |
389,4 |
136,3 |
181,2 |
26,8 |
28,2 |
834,5 |
287,9 |
382,0 |
32,2 |
33,6 |
1216,0 |
393,5 |
522,6 |
35,3 |
37,3 |
1508,0 |
475,8 |
632,7 |
|
8 |
17,7 |
18,4 |
441,3 |
149,9 |
199,4 |
29,0 |
30,5 |
939,2 |
325,8 |
432,3 |
34,8 |
36,4 |
1368,0 |
444,9 |
590,8 |
38,5 |
40,2 |
1718,0 |
551,4 |
732,9 |
|
9 |
19,9 |
20,7 |
513,2 |
184,8 |
245,3 |
32,3 |
33,9 |
1119,0 |
374,6 |
496,8 |
38,5 |
40,2 |
1554,0 |
518,6 |
688,1 |
42,1 |
44,0 |
1915,0 |
612,9 |
814,7 |
|
10 |
21,0 |
22,3 |
558,3 |
199,5 |
265,0 |
34,4 |
36,0 |
1231,0 |
415,3 |
550,7 |
40,9 |
42,8 |
1697,0 |
561,8 |
745,8 |
44,8 |
46,9 |
2096,0 |
665,6 |
885,1 |
|
11 |
22,0 |
23,1 |
651,3 |
213,3 |
283,4 |
35,4 |
37,5 |
1313,0 |
437,4 |
580,4 |
42,1 |
44,1 |
1817,0 |
593,3 |
788,1 |
46,1 |
49,0 |
2252,0 |
705,1 |
938,2 |
|
12 |
22,0 |
23,1 |
684,0 |
219,9 |
292,4 |
35,4 |
37,5 |
1379,0 |
450,6 |
598,3 |
42,1 |
44,1 |
1915,0 |
613,1 |
815,0 |
46,1 |
49,0 |
2383,0 |
731,4 |
974,0 |
|
13 |
23,2 |
24,2 |
738,1 |
240,5 |
319,6 |
37,6 |
39,3 |
1505,0 |
503,3 |
667,8 |
44,2 |
46,3 |
2052,0 |
653,2 |
868,5 |
49,2 |
51,5 |
2619,0 |
827,9 |
1101,0 |
|
14 |
23,2 |
24,2 |
770,9 |
247,1 |
328,6 |
37,6 |
39,3 |
1571,0 |
516,5 |
685,8 |
44,2 |
46,3 |
2151,0 |
673,0 |
895,4 |
49,2 |
51,5 |
2750,0 |
854,3 |
1137,0 |
|
15 |
24,3 |
25,3 |
817,8 |
261,8 |
348,3 |
39,5 |
41,3 |
1671,0 |
548,2 |
727,9 |
46,5 |
49,4 |
2292,0 |
715,4 |
952,1 |
51,8 |
54,3 |
2933,0 |
908,6 |
1210,0 |
|
16 |
24,3 |
25,3 |
850,6 |
268,4 |
357,3 |
39,5 |
41,3 |
1736,0 |
561,3 |
745,8 |
46,5 |
49,4 |
2390,0 |
735,2 |
979,0 |
51,8 |
54,3 |
3064,0 |
935,0 |
1245,0 |
|
17 |
25,8 |
26,9 |
919,7 |
300,0 |
398,9 |
41,4 |
43,4 |
1838,0 |
593,6 |
788,8 |
49,6 |
52,0 |
2595,0 |
826,2 |
1099,0 |
54,5 |
57,1 |
3249,0 |
990,3 |
1319,0 |
|
18 |
25,8 |
26,9 |
952,4 |
306,6 |
407,8 |
41,4 |
43,4 |
1904,0 |
606,8 |
806,8 |
49,6 |
52,0 |
2694,0 |
845,9 |
1126,0 |
54,5 |
57,1 |
3380,0 |
1017,0 |
1355,0 |
|
19 |
25,8 |
26,9 |
985,2 |
313,2 |
416,8 |
41,4 |
43,4 |
1969,0 |
620,0 |
824,7 |
49,6 |
52,0 |
2792,0 |
865,7 |
1152,0 |
54,5 |
57,1 |
3512,0 |
1043,0 |
1391,0 |
|
20 |
27,0 |
28,4 |
1034,0 |
329,0 |
437,8 |
43,4 |
45,5 |
2071,0 |
652,3 |
867,7 |
52,0 |
54,5 |
2938,0 |
911,3 |
1213,0 |
57,2 |
60,9 |
3778,0 |
1098,0 |
1465,0 |
|
21 |
27,0 |
28,4 |
1067,0 |
335,6 |
446,8 |
43,4 |
45,5 |
2136,0 |
665,5 |
885,6 |
52,0 |
54,5 |
3037,0 |
931,1 |
1240,0 |
57,2 |
60,9 |
3909,0 |
1125,0 |
1501,0 |
|
22 |
29,8 |
31,4 |
1148,0 |
372,5 |
495,5 |
48,0 |
51,0 |
2287,0 |
723,2 |
962,0 |
57,7 |
61,4 |
3330,0 |
1011,0 |
1346,0 |
64,4 |
67,6 |
4284,0 |
1301,0 |
1732,0 |
|
23 |
29,8 |
31,4 |
1181,0 |
379,1 |
504,5 |
48,0 |
51,0 |
2352,0 |
736,4 |
979,9 |
57,7 |
61,4 |
3428,0 |
1031,0 |
1373,0 |
64,4 |
67,6 |
4415,0 |
1327,0 |
1768,0 |
|
24 |
29,8 |
31,4 |
1214,0 |
385,7 |
513,4 |
48,0 |
51,0 |
2418,0 |
749,6 |
997,8 |
57,7 |
61,4 |
3526,0 |
1051,0 |
1400,0 |
64,4 |
67,6 |
4546,0 |
1354,0 |
1804,0 |
|
25 |
30,6 |
32,4 |
1267,0 |
406,2 |
540,5 |
49,7 |
52,0 |
2564,0 |
820,1 |
1090,0 |
58,9 |
62,7 |
3651,0 |
1083,0 |
1443,0 |
65,8 |
69,0 |
4708,0 |
1396,0 |
1861,0 |
|
26 |
30,6 |
32,4 |
1299,0 |
412,8 |
549,5 |
49,7 |
52,0 |
2629,0 |
833,3 |
1108,0 |
58,9 |
62,7 |
3749,0 |
1103,0 |
1470,0 |
65,8 |
69,0 |
4839,0 |
1423,0 |
1897,0 |
|
27 |
30,6 |
32,4 |
1332,0 |
419,4 |
558,5 |
49,7 |
52,0 |
2695,0 |
846,4 |
1126,0 |
58,9 |
62,7 |
3847,0 |
1123,0 |
1497,0 |
65,8 |
69,0 |
4971,0 |
1449,0 |
1933,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Монтажные кабели КПМВЭВГ-з (без показателя, нг(А), нг(А)-LS); КПМПЭПГ-знг(А)-HF; КПМСЭВГ-знг(А)-FRLS; КПМСЭПГ-знг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 4,0 |
N х 2 х 4,0 |
N х 3 х 4,0 |
N х 4 х 4,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
8,4 |
8,7 |
101",9 |
41,3 |
54,6 |
13,1 |
14,0 |
203,2 |
75,8 |
100,5 |
14,2 |
14,7 |
268,9 |
96,2 |
127,5 |
15,6 |
16,1 |
342,5 |
112,1 |
148,9 |
|
2 |
13,1 |
14,0 |
203,2 |
75,8 |
100,5 |
21,2 |
22,4 |
428,8 |
166,7 |
220,3 |
25,8 |
26,7 |
655,5 |
234,8 |
310,2 |
28,2 |
29,3 |
796,3 |
277,5 |
366,9 |
|
3 |
14,2 |
14,7 |
268,9 |
96,2 |
127,5 |
23,0 |
23,8 |
581,8 |
200,8 |
265,7 |
27,2 |
28,4 |
822,2 |
269,9 |
357,5 |
29,8 |
31,2 |
1015,0 |
322,4 |
427,4 |
|
4 |
15,6 |
16,1 |
342,5 |
112,1 |
148,9 |
25,0 |
26,3 |
727,3 |
231,4 |
306,7 |
29,8 |
31,2 |
1015,0 |
322,4 |
427,4 |
33,2 |
34,7 |
1329,0 |
390,7 |
518,3 |
|
5 |
17,1 |
17,6 |
409,4 |
132,6 |
176,1 |
27,6 |
28,9 |
877,5 |
281,5 |
373,0 |
33,2 |
34,7 |
1280,0 |
382,7 |
507,4 |
36,5 |
38,3 |
1590,0 |
459,8 |
610,4 |
|
6 |
18,4 |
19,0 |
479,4 |
148,7 |
197,6 |
30,1 |
31,5 |
1020,0 |
324,9 |
430,7 |
36,2 |
38,1 |
1488,0 |
441,8 |
586,0 |
40,0 |
41,6 |
1874,0 |
545,6 |
724,2 |
|
7 |
18,4 |
19,0 |
528,4 |
156,6 |
208,4 |
30,1 |
31,5 |
1118,0 |
340,7 |
452,2 |
36,2 |
38,1 |
1635,0 |
465,5 |
618,2 |
40,0 |
41,6 |
2070,0 |
577,2 |
767,2 |
|
8 |
20,3 |
21,0 |
615,2 |
192,0 |
255,0 |
33,1 |
34,5 |
1326,0 |
389,4 |
516,7 |
39,5 |
41,0 |
1863,0 |
539,9 |
716,7 |
43,2 |
44,9 |
2323,0 |
639,3 |
850,1 |
|
9 |
22,5 |
23,5 |
738,1 |
215,6 |
286,4 |
36,3 |
38,2 |
1490,0 |
442,7 |
587,3 |
43,2 |
44,9 |
2079,0 |
599,8 |
796,5 |
47,4 |
50,0 |
2597,0 |
711,5 |
946,4 |
|
10 |
24,0 |
24,9 |
812,9 |
240,1 |
318,9 |
39,0 |
40,6 |
1660,0 |
504,3 |
668,4 |
46,0 |
47,9 |
2277,0 |
650,7 |
864,4 |
51,2 |
53,3 |
2915,0 |
822,8 |
1093,0 |
|
11 |
24,7 |
26,0 |
870,5 |
252,9 |
336,1 |
40,2 |
41,8 |
1778,0 |
531,1 |
704,4 |
47,4 |
50,0 |
2450,0 |
688,0 |
914,4 |
52,7 |
54,9 |
3142,0 |
871,2 |
1158,0 |
|
12 |
24,7 |
26,0 |
919,4 |
260,9 |
346,8 |
40,2 |
41,8 |
1876,0 |
546,9 |
725,9 |
47,4 |
50,0 |
2597,0 |
711,8 |
946,7 |
52,7 |
54,9 |
3338,0 |
902,9 |
1201,0 |
|
13 |
26,2 |
27,2 |
1005,0 |
294,0 |
390,6 |
42,2 |
43,9 |
2011,0 |
581,9 |
772,6 |
50,5 |
52,6 |
2852,0 |
807,6 |
1073,0 |
55,5 |
57,8 |
3588,0 |
963,5 |
1282,0 |
|
14 |
26,2 |
27,2 |
1054,0 |
302,0 |
401,3 |
42,2 |
43,9 |
2109,0 |
597,7 |
794,1 |
50,5 |
52,6 |
2999,0 |
831,3 |
1105,0 |
55,5 |
57,8 |
3784,0 |
995,2 |
1325,0 |
|
15 |
27,5 |
28,8 |
1121,0 |
320,1 |
425,6 |
44,4 |
46,2 |
2247,0 |
634,9 |
843,6 |
53,2 |
55,4 |
3200,0 |
883,9 |
1175,0 |
58,5 |
61,9 |
4124,0 |
1059,0 |
1411,0 |
|
16 |
27,5 |
28,8 |
1170,0 |
328,0 |
436,3 |
44,4 |
46,2 |
2345,0 |
650,8 |
865,1 |
53,2 |
55,4 |
3347,0 |
907,7 |
1208,0 |
58,5 |
61,9 |
4320,0 |
1091,0 |
1454,0 |
|
17 |
29,0 |
30,1 |
1249,0 |
355,3 |
472,4 |
46,6 |
49,2 |
2485,0 |
688,7 |
915,7 |
56,0 |
58,4 |
3550,0 |
961,3 |
1279,0 |
62,5 |
65,2 |
4688,0 |
1236,0 |
1645,0 |
|
18 |
29,0 |
30,1 |
1298,0 |
363,2 |
483,1 |
46,6 |
49,2 |
2583,0 |
704,5 |
937,2 |
56,0 |
58,4 |
3697,0 |
985,0 |
1311,0 |
62,5 |
65,2 |
4884,0 |
1268,0 |
1688,0 |
|
19 |
29,0 |
30,1 |
1347,0 |
371,1 |
493,9 |
46,6 |
49,2 |
2681,0 |
720,3 |
958,7 |
56,0 |
58,4 |
3844,0 |
1009,0 |
1344,0 |
62,5 |
65,2 |
5080,0 |
1299,0 |
1731,0 |
|
20 |
30,6 |
32,2 |
1427,0 |
399,2 |
531,0 |
49,6 |
51,6 |
2883,0 |
805,9 |
1071,0 |
58,8 |
62,2 |
4130,0 |
1062,0 |
1415,0 |
65,7 |
68,5 |
5348,0 |
1369,0 |
1823,0 |
|
21 |
30,6 |
32,2 |
1476,0 |
407,1 |
541,7 |
49,6 |
51,6 |
2981,0 |
821,8 |
1093,0 |
58,8 |
62,2 |
4277,0 |
1086,0 |
1447,0 |
65,7 |
68,5 |
5544,0 |
1400,0 |
1866,0 |
|
22 |
34,3 |
35,6 |
1650,0 |
455,7 |
605,7 |
54,9 |
57,2 |
3185,0 |
894,3 |
1189,0 |
66,2 |
69,1 |
4675,0 |
1264,0 |
1681,0 |
73,9 |
77,1 |
6034,0 |
1614,0 |
2147,0 |
|
23 |
34,3 |
35,6 |
1699,0 |
463,6 |
616,5 |
54,9 |
57,2 |
3283,0 |
910,1 |
1210,0 |
66,2 |
69,1 |
4822,0 |
1288,0 |
1713,0 |
73,9 |
77,1 |
6230,0 |
1646,0 |
2190,0 |
|
24 |
34,3 |
35,6 |
1748,0 |
471,5 |
627,3 |
54,9 |
57,2 |
3381,0 |
926,0 |
1232,0 |
66,2 |
69,1 |
4969,0 |
1312,0 |
1746,0 |
73,9 |
77,1 |
6426,0 |
1677,0 |
2233,0 |
|
25 |
34,9 |
36,3 |
1808,0 |
485,3 |
645,7 |
56,0 |
58,4 |
3502,0 |
953,9 |
1269,0 |
67,6 |
70,5 |
5149,0 |
1352,0 |
1800,0 |
75,4 |
78,7 |
6661,0 |
1730,0 |
2303,0 |
|
26 |
34,9 |
36,3 |
1857,0 |
493,2 |
656,5 |
56,0 |
58,4 |
3600,0 |
969,8 |
1291,0 |
67,6 |
70,5 |
5296,0 |
1376,0 |
1832,0 |
75,4 |
78,7 |
6857,0 |
1762,0 |
2346,0 |
|
27 |
34,9 |
36,3 |
1906,0 |
501,1 |
667,2 |
56,0 |
58,4 |
3698,0 |
985,6 |
1312,0 |
67,6 |
70,5 |
5443,0 |
1400,0 |
1864,0 |
75,4 |
78,7 |
7053,0 |
1793,0 |
2389,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
| нг(А) | Крм=1,1 | Когм=1 | Кмгв=1,15 |
| нг(А)-LS | Крм=1,2 | Когм=1 | Кмгв=1,3 |
| нг(А)-HF | Крм=1,1 | Когм=1 | Кмгв=1,2 |
| нг(А)-FRLS | Крм=1,25 | Когм=1,1 | Кмгв=1,35 |
| нг(А)-FRHF | Крм=1,15 | Когм=1,1 | Кмгв="1,25 |
Купить КПМСЭПГ-знг(А)-FRHF в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
