Кабели монтажные с ПВХ изоляцией не поддерживающие горение ("-нг(А)") и не поддерживающие горение с пониженным дымовыделением ("-нг(А)-LS")

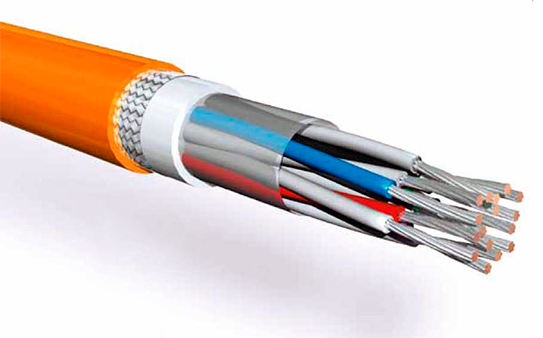

Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому пока- зателю пожарной опасности, без экранов, с броней из стальных оцинкованных проволок, с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполнителями (в соответствии с требованиями п.9.3.1 ГОСТ IEC 60079-14-2011 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок»)

Технические параметры

Номинальное сечение токопроводящих жил кабелей, мм2: 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.

Число жил, пар, троек, четверок: 1-65.

Модификаци

-    кабель КПМВКВГ - без обозначения показателя пожарной опасности - с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

-    кабель КПМВКВГнг(А) - с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.

-    кабель  КПМВКВГнг(А)-LS - с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.

-    кабель  КПМПКПГнг(А)-HF- с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.

-    кабель КПМСКВГнг(А)-FRLS - с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.

-    кабель КПМСКПГнг(А)-FRHF - с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.

Примечания

-    с однопроволочными токопроводящими жилами (без буквы Г);

-    с токопроводящими жилами из медных проволок добавляется индекс «м»;

-    с водоблокирующими элементами добавляется индекс «в»;

-    в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)-HF», «нг(А)-FRHF»);

-    в теплостойком исполнении добавляется индекс «т».

Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует ГОСТ 22483-2012. Электрическое сопротивление изоляции при нормальных климатических условиях, пересчитанное на 1 км длины, МОм, не менее:

-    кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» - 100;

-    остальные - 10.

Испытательное переменное напряжение при приемке и поставке:

-    между жилами - 2500 В;

Повышенная температура эксплуатации, °С:

-    кабели в теплостойком исполнении - до 125;

-    кабели с индексами «нг(А)-HF», «нг(А)-FRHF» - до 110;

-    кабели остальных марок - до 80.

Пониженная температура эксплуатации, °С:

-    кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ - до минус 60;

-    кабели остальных марок - до минус 50.

Монтаж без предварительного нагрева допускается производить при температуре, °С:

-    не ниже минус 20 - для кабелей с индексом «нг(А)-LS»;

-    не ниже минус 30 - для остальных кабелей.

Значение показателя огнестойкости - не менее 180 мин.

Повышенная влажность воздуха до 98% при температуре 35°С.

Стойкость к воздействию воды при температуре (20±5)°С Стойкость к продольному распространению воды (в исполнении «в»).

Стойкость к воздействию солнечного излучения.

Маслобензостойкость.

Стойкость к воздействию плесневых грибов.

Стойкость к дезактивирующим растворам.

Сейсмостойкость.

Стойкость к монтажным изгибам.

Срок службы - не менее 35 лет.

Примеры условного обозначения

Кабель КПМВКВГнг(А)-LS 4х0,35 ТУ 16.К18-114-2012

Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной по- жароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, без экранов, с броней из сталь- ных оцинкованных проволок, с круглым поперечным сечением и подложкой под броней, полученной методом экструзии, с негигроскопичными заполнителями.

Кабель КПМПКПм-внг(А)-HF 5х2х1,0 ТУ 16.К18-114-2012

Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выде- ляющий коррозионно-активных газообразных продуктов при горении и тлении, без экранов, с водоблокирующими элементами, с броней из стальных оцинкован- ных проволок, с круглым поперечным сечением и подложкой под броней, полу- ченной методом экструзии, с негигроскопичными заполнителями.

Базовые показатели массогабаритных характеристик кабелей указаны в таблице. При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной прокладке (без обозначения показателя пожарной опасности).

Монтажные кабели КПМВКВГ (без показателя, нг(А), нг(А)-LS); КПМПКПГнг(А)-HF; КПМСКВГнг(А)-FRLS; КПМСКПГнг(А)-FRHF

Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:

-коэффициент расчетной массы (Крм);

-коэффициент объема горючей массы (Когм);

-коэффициент массы горючего вещества (Кмгв).
