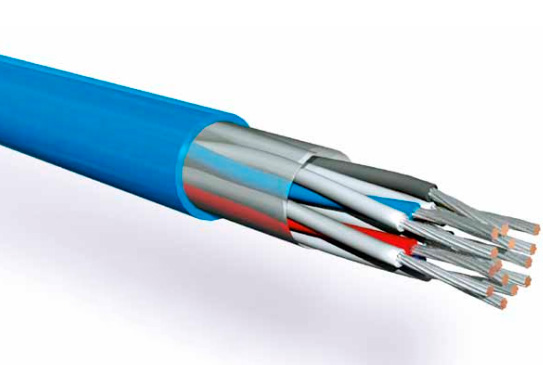

Кабели монтажные с ПВХ изоляцией не поддерживающие горение ("-нг(А)") и не поддерживающие горение с пониженным дымовыделением ("-нг(А)-LS")
КПМВВГнг(А)-LS
Производитель —
Оценка (средняя 0)
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показателю пожарной опасности, без экранов, без брони.
Технические параметры
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПМВВГнг(А)-LS
Применение: Кабель с токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показателю пожарной опасности, без экранов, без брони.
Технические параметры
Номинальное сечение токопроводящих жил кабелей, мм2:
0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.
Число жил, пар, троек, четверок: 1-65.
Модификации
– кабель КПМВВГ – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке кабель.
– кабель КПМВВГнг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМВВГнг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А.
– кабель КПМППГнг(А)-HF – с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.
– кабель КПМСВГнг(А)-FRLS – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий.
– кабель КПМСПГнг(А)-FRHF – с изоляцией из силиконовой резиновой смеси, с оболочкой из полимерных материалов не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий.
Примечания
– с однопроволочными токопроводящими жилами (без буквы Г);
– с токопроводящими жилами из медных проволок добавляется индекс «м»;
– с водоблокирующими элементами добавляется индекс «в»;
– в холодостойком исполнении добавляется индекс «ХЛ» (кроме исполнений «нг(А)- HF», «нг(А)-FRHF»);
– в теплостойком исполнении добавляется индекс «т».
Электрическое сопротивление токопроводящих жил постоянному току, пересчи- танное на 1 км длины и температуру 20ºС соответствует ГОСТ 22483-2012.
Электрическое сопротивление изоляции при нормальных климатических услови- ях, пересчитанное на 1 км длины, МОм, не менее:
– кабели с индексами «нг(А)-HF», «нг(А)-FRLS», «нг(А)-FRHF» – 100;
– остальные – 10.
Испытательное переменное напряжение при приемке и поставке:
– между жилами – 2500 В;
Повышенная температура эксплуатации, ºС:
– кабели в теплостойком исполнении – до 125;
– кабели с индексами «HF», «FRHF» – до 110;
– кабели остальных марок – до 80.
Пониженная температура эксплуатации, ºС:
– кабели с индексами «нг(А)-HF», «нг(А)-FRHF», ХЛ – до минус 60;
– кабели остальных марок – до минус 50.
Монтаж без предварительного нагрева допускается производить при температуре, ºС:
– не ниже минус 20 – для кабелей с индексом «нг(А)-LS»;
– не ниже минус 30 – для остальных кабелей.
Значение показателя огнестойкости – не менее 180 мин.
Повышенная влажность воздуха до 98% при температуре 35ºС.
Стойкость к воздействию воды при температуре (20±5)ºС.
Стойкость к продольному распространению воды (в исполнении «в»).
Стойкость к воздействию солнечного излучения.
Маслобензостойкость.
Стойкость к воздействию плесневых грибов.
Стойкость к дезактивирующим растворам.
Сейсмостойкость.
Стойкость к монтажным изгибам.
Срок службы – не менее 35 лет.
ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Кабель КПМВВГнг(А)-LS 4х0,35 ТУ 16.К18-114-2012
Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных материалов пониженной по- жароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, без экранов, без брони.
Кабель КПМППм-внг(А)-HF 5х2х1,0 ТУ 16.К18-114-2012
Кабель с однопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выде- ляющий коррозионно-активных газообразных продуктов при горении и тлении, без экранов, с водоблокирующими элементами, без брони.
Базовые показатели массогабаритных характеристик кабелей указаны в таблице.
При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепро- мышленного исполнения, не распространяющих горение при одиночной про- кладке (без обозначения показателя пожарной опасности).
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,35 |
N х 2 х 0,35 |
N х 3 х 0,35 |
N х 4 х 0,35 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
4,1 |
4,3 |
17,9 |
11,0 |
14,4 |
6,0 |
6,4 |
32,0 |
19,0 |
24,9 |
6,3 |
6,7 |
39,7 |
22,0 |
29,0 |
6,8 |
7,3 |
48,1 |
25,7 |
33,9 |
|
2 |
6,0 |
6,4 |
32,0 |
19,0 |
24,9 |
8,9 |
9,6 |
56,2 |
31,9 |
42,0 |
10,4 |
11,3 |
75,1 |
40,8 |
53,8 |
11,4 |
12,4 |
92,0 |
48,1 |
63,6 |
|
3 |
6,3 |
6,7 |
39,7 |
22,0 |
29,0 |
9,4 |
10,2 |
71,2 |
37,7 |
49,8 |
11,0 |
12,0 |
97,1 |
49,2 |
65,1 |
12,1 |
13,6 |
120,8 |
58,9 |
78,1 |
|
4 |
6,8 |
7,3 |
48,1 |
25,7 |
33,9 |
10,2 |
11,2 |
87,6 |
44,7 |
59,1 |
12,1 |
13,6 |
120,8 |
58,9 |
78,1 |
13,7 |
15,0 |
162,0 |
79,2 |
105,1 |
|
5 |
7,3 |
7,9 |
56,8 |
29,5 |
39,0 |
11,2 |
12,2 |
104,4 |
51,9 |
68,8 |
13,7 |
15,0 |
155,4 |
77,0 |
102,1 |
15,1 |
16,5 |
194,3 |
92,7 |
123,1 |
|
6 |
7,9 |
8,6 |
65,5 |
33,4 |
44,2 |
12,2 |
13,8 |
121,3 |
59,3 |
78,6 |
15,0 |
16,4 |
180,7 |
88,0 |
116,7 |
16,5 |
18,0 |
226,8 |
106,4 |
141,4 |
|
7 |
7,9 |
8,6 |
72,0 |
35,6 |
47,1 |
12,2 |
13,8 |
134,4 |
63,6 |
84,6 |
15,0 |
16,4 |
200,3 |
94,5 |
125,6 |
16,5 |
18,0 |
252,9 |
115,1 |
153,3 |
|
8 |
8,5 |
9,2 |
80,8 |
39,5 |
52,3 |
13,7 |
14,9 |
161,7 |
79,0 |
104,8 |
16,2 |
17,7 |
225,6 |
105,5 |
140,2 |
17,8 |
20,2 |
285,4 |
128,8 |
171,6 |
|
9 |
9,3 |
10,1 |
90,3 |
43,9 |
58,3 |
15,0 |
16,4 |
180,9 |
88,1 |
116,9 |
17,9 |
20,2 |
252,8 |
117,9 |
156,7 |
20,3 |
22,3 |
343,2 |
161,9 |
215,2 |
|
10 |
9,8 |
10,7 |
99,0 |
47,8 |
63,4 |
16,0 |
17,5 |
198,7 |
96,1 |
127,5 |
19,7 |
21,6 |
300,6 |
146,1 |
193,9 |
21,7 |
23,8 |
377,3 |
176,8 |
235,1 |
|
11 |
10,1 |
11,0 |
106,6 |
50,8 |
67,5 |
16,5 |
18,1 |
214,0 |
102,2 |
135,8 |
20,4 |
22,3 |
323,7 |
155,4 |
206,3 |
22,4 |
24,6 |
407,4 |
188,6 |
250,9 |
|
12 |
10,1 |
11,0 |
113,2 |
53,0 |
70,5 |
16,5 |
18,1 |
227,1 |
106,6 |
141,7 |
20,4 |
22,3 |
343,3 |
162,0 |
215,2 |
22,4 |
24,6 |
433,5 |
197,3 |
262,8 |
|
13 |
10,6 |
11,6 |
121,6 |
56,7 |
75,4 |
17,4 |
19,7 |
244,2 |
114,1 |
151,7 |
21,4 |
23,5 |
369,1 |
173,3 |
230,3 |
23,6 |
26,4 |
466,6 |
211,4 |
281,6 |
|
14 |
10,6 |
11,6 |
128,1 |
58,9 |
78,3 |
17,4 |
19,7 |
257,2 |
118,4 |
157,6 |
21,4 |
23,5 |
388,6 |
179,8 |
239,2 |
23,6 |
26,4 |
492,7 |
220,1 |
293,5 |
|
15 |
11,2 |
12,2 |
136,8 |
62,7 |
83,4 |
18,4 |
20,8 |
274,8 |
126,3 |
168,0 |
22,6 |
24,8 |
415,1 |
191,7 |
255,0 |
25,4 |
27,8 |
546,0 |
249,8 |
332,5 |
|
16 |
11,2 |
12,2 |
143,3 |
64,9 |
86,4 |
18,4 |
20,8 |
287,8 |
130,6 |
174,0 |
22,6 |
24,8 |
434,7 |
198,2 |
263,9 |
25,4 |
27,8 |
572,0 |
258,5 |
344,4 |
|
17 |
11,8 |
12,8 |
152,1 |
68,8 |
91,6 |
20,0 |
21,9 |
328,3 |
156,1 |
207,4 |
23,9 |
26,6 |
461,4 |
210,3 |
280,0 |
26,8 |
29,4 |
607,2 |
274,2 |
365,4 |
|
18 |
11,8 |
12,8 |
158,6 |
70,9 |
94,6 |
20,0 |
21,9 |
341,4 |
160,5 |
213,3 |
23,9 |
26,6 |
481,0 |
216,8 |
288,9 |
26,8 |
29,4 |
633,3 |
283,0 |
377,2 |
|
19 |
11,8 |
12,8 |
165,1 |
73,1 |
97,5 |
20,0 |
21,9 |
354,4 |
164,8 |
219,2 |
23,9 |
26,6 |
500,5 |
223,4 |
297,8 |
26,8 |
29,4 |
659,4 |
291,7 |
389,1 |
|
20 |
12,3 |
13,9 |
173,9 |
77,0 |
102,7 |
21,0 |
23,0 |
373,3 |
173,7 |
231,0 |
25,5 |
28,0 |
546,8 |
250,5 |
333,4 |
28,2 |
30,9 |
694,6 |
307,4 |
410,0 |
|
21 |
12,3 |
13,9 |
180,4 |
79,2 |
105,7 |
21,0 |
23,0 |
386,3 |
178,1 |
236,9 |
25,5 |
28,0 |
566,4 |
257,0 |
342,3 |
28,2 |
30,9 |
720,7 |
316,1 |
421,9 |
|
22 |
14,1 |
15,4 |
202,8 |
93,6 |
124,5 |
23,4 |
26,1 |
413,0 |
192,9 |
256,5 |
28,4 |
31,2 |
604,9 |
278,1 |
370,1 |
31,4 |
34,5 |
768,0 |
341,2 |
455,0 |
|
23 |
14,1 |
15,4 |
209,3 |
95,8 |
127,5 |
23,4 |
26,1 |
426,0 |
197,3 |
262,4 |
28,4 |
31,2 |
624,5 |
284,7 |
379,0 |
31,4 |
34,5 |
794,1 |
349,9 |
466,8 |
|
24 |
14,1 |
15,4 |
215,8 |
98,0 |
130,5 |
23,4 |
26,1 |
439,1 |
201,6 |
268,3 |
28,4 |
31,2 |
644,0 |
291,2 |
387,9 |
31,4 |
34,5 |
820,2 |
358,6 |
478,7 |
|
25 |
14,4 |
15,7 |
223,7 |
101,2 |
134,8 |
23,9 |
26,6 |
455,0 |
208,2 |
277,2 |
29,0 |
31,9 |
667,7 |
300,9 |
400,9 |
32,1 |
35,3 |
850,8 |
370,9 |
495,1 |
|
26 |
14,4 |
15,7 |
230,2 |
103,4 |
137,7 |
23,9 |
26,6 |
468,1 |
212,6 |
283,1 |
29,0 |
31,9 |
687,2 |
307,4 |
409,8 |
32,1 |
35,3 |
876,9 |
379,6 |
507,0 |
|
27 |
14,4 |
15,7 |
236,7 |
105,5 |
140,7 |
23,9 |
26,6 |
481,1 |
216,9 |
289,0 |
29,0 |
31,9 |
706,8 |
313,9 |
418,7 |
32,1 |
35,3 |
903,0 |
388,3 |
518,8 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 0,5 |
N х 2 х 0,5 |
N х 3 х 0,5 |
N х 4 х 0,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
4,2 |
4,4 |
19,8 |
11,6 |
15,2 |
6,3 |
6,7 |
35,9 |
20,1 |
26,5 |
6,6 |
7,0 |
45,1 |
23,4 |
30,9 |
7,1 |
7,6 |
55,1 |
27,4 |
36,2 |
|
2 |
6,3 |
6,7 |
35,9 |
20,1 |
26,5 |
9,3 |
10,1 |
63,7 |
34,0 |
44,8 |
11,0 |
11,9 |
86,0 |
43,7 |
57,6 |
12,0 |
13,5 |
106,0 |
51,6 |
68,2 |
|
3 |
6,6 |
7,0 |
45,1 |
23,4 |
30,9 |
9,9 |
10,7 |
81,7 |
40,4 |
53,4 |
11,6 |
12,6 |
112,4 |
52,8 |
69,9 |
12,8 |
14,3 |
140,7 |
63,3 |
84,0 |
|
4 |
7,1 |
7,6 |
55,1 |
27,4 |
36,2 |
10,8 |
11,7 |
101,2 |
47,9 |
63,5 |
12,8 |
14,3 |
140,7 |
63,3 |
84,0 |
14,5 |
15,7 |
188,6 |
85,2 |
113,0 |
|
5 |
7,7 |
8,3 |
65,3 |
31,5 |
41,7 |
11,8 |
12,9 |
121,2 |
55,8 |
73,9 |
14,6 |
15,7 |
180,6 |
82,8 |
109,7 |
15,9 |
17,3 |
227,1 |
99,8 |
132,6 |
|
6 |
8,3 |
8,9 |
75,7 |
35,8 |
47,3 |
12,9 |
14,5 |
141,3 |
63,8 |
84,6 |
15,8 |
17,2 |
210,6 |
94,6 |
125,6 |
17,4 |
19,6 |
265,8 |
114,6 |
152,4 |
|
7 |
8,3 |
8,9 |
83,7 |
38,1 |
50,6 |
14,4 |
14,5 |
157,2 |
68,5 |
91,1 |
15,8 |
17,2 |
234,5 |
101,8 |
135,3 |
17,4 |
19,6 |
297,7 |
124,2 |
165,4 |
|
8 |
8,9 |
9,6 |
94,0 |
42,4 |
56,2 |
15,8 |
15,7 |
188,3 |
84,9 |
112,7 |
17,1 |
18,6 |
264,5 |
113,6 |
151,1 |
19,5 |
21,2 |
358,6 |
156,1 |
207,5 |
|
9 |
9,7 |
10,5 |
105,1 |
47,2 |
62,6 |
16,9 |
17,2 |
210,8 |
94,8 |
125,8 |
19,5 |
21,2 |
318,8 |
144,2 |
191,3 |
21,5 |
23,4 |
401,9 |
174,4 |
231,9 |
|
10 |
10,3 |
11,2 |
115,5 |
51,4 |
68,2 |
17,5 |
18,4 |
231,7 |
103,4 |
137,3 |
20,8 |
22,7 |
350,4 |
157,2 |
208,6 |
23,0 |
25,5 |
442,4 |
190,5 |
253,4 |
|
11 |
10,7 |
11,6 |
124,6 |
54,7 |
72,6 |
17,5 |
19,7 |
250,2 |
110,1 |
146,2 |
21,5 |
23,4 |
378,1 |
167,3 |
222,2 |
23,7 |
26,3 |
478,5 |
203,4 |
270,7 |
|
12 |
10,7 |
11,6 |
132,6 |
57,1 |
75,9 |
18,4 |
19,7 |
266,1 |
114,9 |
152,7 |
21,5 |
23,4 |
402,0 |
174,5 |
231,9 |
23,7 |
26,3 |
510,4 |
212,9 |
283,6 |
|
13 |
11,2 |
12,1 |
142,6 |
61,0 |
81,2 |
18,4 |
20,7 |
288,4 |
122,9 |
163,5 |
22,7 |
24,7 |
432,5 |
186,7 |
248,3 |
25,4 |
27,7 |
569,2 |
243,2 |
323,5 |
|
14 |
11,2 |
12,1 |
150,6 |
63,4 |
84,4 |
20,1 |
20,7 |
302,3 |
127,7 |
170,0 |
22,7 |
24,7 |
456,4 |
193,9 |
258,0 |
25,4 |
27,7 |
601,0 |
252,7 |
336,5 |
|
15 |
11,8 |
12,8 |
160,8 |
67,6 |
90,0 |
20,1 |
21,9 |
345,9 |
153,8 |
204,2 |
23,9 |
26,5 |
487,7 |
206,7 |
275,1 |
26,9 |
29,3 |
642,3 |
269,5 |
358,8 |
|
16 |
11,8 |
12,8 |
168,8 |
69,9 |
93,2 |
21,2 |
21,9 |
361,9 |
158,6 |
210,7 |
23,9 |
26,5 |
511,6 |
213,9 |
284,8 |
26,9 |
29,3 |
674,1 |
279,0 |
371,8 |
|
17 |
12,4, |
13,9 |
179,1 |
74,2 |
98,8 |
21,2 |
23,0 |
384,0 |
168,1 |
223,4 |
25,7 |
28,0 |
562,8 |
242,0 |
321,9 |
28,3 |
30,9 |
715,7 |
296,0 |
394,5 |
|
18 |
12,4 |
13,9 |
187,1 |
76,5 |
102,1 |
21,2 |
23,0 |
399,9 |
172,9 |
229,9 |
25,7 |
28,0 |
586,7 |
249,2 |
331,6 |
28,3 |
30,9 |
747,6 |
305,6 |
407,5 |
|
19 |
12,4 |
13,9 |
195,1 |
78,9 |
105,3 |
21,2 |
23,0 |
415,9 |
177,7 |
236,4 |
25,7 |
28,0 |
610,6 |
256,3 |
341,3 |
28,3 |
30,9 |
779,5 |
315,1 |
420,4 |
|
20 |
13,4 |
14,6 |
215,6 |
91,0 |
121,1 |
22,2 |
24,2 |
438,0 |
187,2 |
249,1 |
27,0 |
29,5 |
643,2 |
270,2 |
359,7 |
29,8 |
32,6 |
821,0 |
332,1 |
443,1 |
|
21 |
13,4 |
14,6 |
223,6 |
93,4 |
124,4 |
22,2 |
24,2 |
454,0 |
192,0 |
255,6 |
27,0 |
29,5 |
667,1 |
277,3 |
369,5 |
29,8 |
32,6 |
852,9 |
341,6 |
456,1 |
|
22 |
14,9 |
16,2 |
238,2 |
100,9 |
134,3 |
24,7 |
27,4 |
484,4 |
207,9 |
276,6 |
30,1 |
32,9 |
711,2 |
300,0 |
399,4 |
33,3 |
36,8 |
907,5 |
368,6 |
491,7 |
|
23 |
14,9 |
16,2 |
246,2 |
103,3 |
137,5 |
24,7 |
27,4 |
500,4 |
212,7 |
283,1 |
30,1 |
32,9 |
735,1 |
307,2 |
409,2 |
33,3 |
36,8 |
939,3 |
378,2 |
504,7 |
|
24 |
14,9 |
16,2 |
254,1 |
105,6 |
140,7 |
24,7 |
27,4 |
516,3 |
217,5 |
289,5 |
30,1 |
32,9 |
759,0 |
314,3 |
418,9 |
33,3 |
36,8 |
971,2 |
387,7 |
517,7 |
|
25 |
15,2 |
16,5 |
263,5 |
109,1 |
145,4 |
25,7 |
28,0 |
555,0 |
239,8 |
318,8 |
30,7 |
33,6 |
787,3 |
324,8 |
432,9 |
34,0 |
37,6 |
1007,9 |
401,0 |
535,5 |
|
26 |
15,2 |
16,5 |
271,5 |
111,5 |
148,6 |
25,7 |
28,0 |
571,0 |
244,5 |
325,3 |
30,7 |
33,6 |
811,2 |
332,0 |
442,7 |
34,0 |
37,6 |
1039,8 |
410,5 |
548,5 |
|
27 |
15,2 |
16,5 |
279,4 |
113,9 |
151,9 |
25,7 |
28,0 |
586,9 |
249,3 |
331,8 |
30,7 |
33,6 |
835,1 |
339,1 |
452,4 |
34,0 |
37,6 |
1071,6 |
420,1 |
561,4 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 0,75 |
N х 2 х 0,75 |
N х 3 х 0,75 |
N х 4 х 0,75 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
4,6 |
4,9 |
25,3 |
14,0 |
18,4 |
7,1 |
7,6 |
47,2 |
25,0 |
32,9 |
7,5 |
8,0 |
60,6 |
29,6 |
39,1 |
8,2 |
8,7 |
75,0 |
35,0 |
46,3 |
|
2 |
7,1 |
7,6 |
47,2 |
25,0 |
32,9 |
10,9 |
11,6 |
85,5 |
43,1 |
56,8 |
12,9 |
14,2 |
117,0 |
56,0 |
74,0 |
14,6 |
15,6 |
157,0 |
75,4 |
99,6 |
|
3 |
7,5 |
8,0 |
60,6 |
29,6 |
39,1 |
11,5 |
12,3 |
111,9 |
52,0 |
68,8 |
14,1 |
15,1 |
166,6 |
77,1 |
102,1 |
15,5 |
16,6 |
208,8 |
92,5 |
122,8 |
|
4 |
8,2 |
8,7 |
75,0 |
35,0 |
46,3 |
12,7 |
14,0 |
140,1 |
62,4 |
82,7 |
15,5 |
16,6 |
208,8 |
92,5 |
122,8 |
17,1 |
18,3 |
263,7 |
112,1 |
149,0 |
|
5 |
8,9 |
9,5 |
89,7 |
40,6 |
53,9 |
14,4 |
15,4 |
179,7 |
81,5 |
108,0 |
17,0 |
18,3 |
251,8 |
108,6 |
144,2 |
19,4 |
20,8 |
341,6 |
149,3 |
198,2 |
|
6 |
9,6 |
10,3 |
104,5 |
46,4 |
61,5 |
15,7 |
16,8 |
209,6 |
93,1 |
123,6 |
18,6 |
20,7 |
295,0 |
124,8 |
165,9 |
21,2 |
22,8 |
399,7 |
171,3 |
227,7 |
|
7 |
9,6 |
10,3 |
116,5 |
49,9 |
66,3 |
15,7 |
16,8 |
233,5 |
100,1 |
133,1 |
18,6 |
20,7 |
330,7 |
135,3 |
180,2 |
21,2 |
22,8 |
447,4 |
185,3 |
246,7 |
|
8 |
10,4 |
11,1 |
131,3 |
55,6 |
73,9 |
17,0 |
18,2 |
263,4 |
111,8 |
148,7 |
20,9 |
22,4 |
397,8 |
169,8 |
225,7 |
23,0 |
24,8 |
505,5 |
207,3 |
276,1 |
|
9 |
11,4 |
12,2 |
147,0 |
62,0 |
82,5 |
18,7 |
20,8 |
295,3 |
125,0 |
166,2 |
23,0 |
24,8 |
445,9 |
189,8 |
252,4 |
25,9 |
27,8 |
586,9 |
247,2 |
328,8 |
|
10 |
12,1 |
13,4 |
161,8 |
67,7 |
90,1 |
20,7 |
22,2 |
348,7 |
154,8 |
205,4 |
24,6 |
26,9 |
491,0 |
207,5 |
276,0 |
27,7 |
29,7 |
646,4 |
270,3 |
359,7 |
|
11 |
12,5 |
13,8 |
175,2 |
72,3 |
96,3 |
21,3 |
22,9 |
376,4 |
164,7 |
218,6 |
25,9 |
27,8 |
551,2 |
236,8 |
314,7 |
28,6 |
30,7 |
700,0 |
288,8 |
384,6 |
|
12 |
12,5 |
13,8 |
187,1 |
75,8 |
101,1 |
21,3 |
22,9 |
400,2 |
171,7 |
228,2 |
25,9 |
27,8 |
587,0 |
247,3 |
328,9 |
28,6 |
30,7 |
747,7 |
302,8 |
403,6 |
|
13 |
13,6 |
14,5 |
211,8 |
89,2 |
118,6 |
22,5 |
24,1 |
430,6 |
183,7 |
244,2 |
27,3 |
29,3 |
631,9 |
264,8 |
352,3 |
30,1 |
32,4 |
805,6 |
324,6 |
432,8 |
|
14 |
13,6 |
14,5 |
223,8 |
92,7 |
123,4 |
22,5 |
24,1 |
454,4 |
190,7 |
253,7 |
27,3 |
29,3 |
667,7 |
275,3 |
366,6 |
30,1 |
32,4 |
853,3 |
338,6 |
451,8 |
|
15 |
14,3 |
15,3 |
239,0 |
98,7 |
131,5 |
23,7 |
25,9 |
485,6 |
203,3 |
270,5 |
28,8 |
31,0 |
713,6 |
293,6 |
391,0 |
31,9 |
34,3 |
912,4 |
361,4 |
482,3 |
|
16 |
14,3 |
15,3 |
250,9 |
102,2 |
136,2 |
23,7 |
25,9 |
509,4 |
210,3 |
280,0 |
28,8 |
31,0 |
749,4 |
304,1 |
405,3 |
31,9 |
34,3 |
960,1 |
375,3 |
501,3 |
|
17 |
15,0 |
16,1 |
266,3 |
108,4 |
144,5 |
25,5 |
27,3 |
560,3 |
238,1 |
316,6 |
30,4 |
32,8 |
795,7 |
322,7 |
430,1 |
33,7 |
36,7 |
1019,6 |
398,4 |
532,1 |
|
18 |
15,0 |
16,1 |
278,2 |
111,9 |
149,2 |
25,5 |
27,3 |
584,2 |
245,1 |
326,1 |
30,4 |
32,8 |
831,4 |
333,1 |
444,3 |
33,7 |
36,7 |
1067,3 |
412,4 |
551,1 |
|
19 |
15,0 |
16,1 |
290,2 |
115,4 |
154,0 |
25,5 |
27,3 |
608,0 |
252,1 |
335,6 |
30,4 |
32,8 |
867,2 |
343,6 |
458,6 |
33,7 |
36,7 |
1114,9 |
426,4 |
570,1 |
|
20 |
15,8 |
16,9 |
305,6 |
121,5 |
162,2 |
26,8 |
28,8 |
640,4 |
265,7 |
353,7 |
32,0 |
34,5 |
913,5 |
362,2 |
483,4 |
35,5 |
38,7 |
1174,4 |
449,4 |
600,9 |
|
21 |
15,8 |
16,9 |
317,5 |
125,0 |
166,9 |
26,8 |
28,8 |
664,3 |
272,7 |
363,2 |
32,0 |
34,5 |
949,3 |
372,7 |
497,6 |
35,5 |
38,7 |
1222,1 |
463,4 |
620,0 |
|
22 |
17,5 |
19,5 |
337,5 |
134,8 |
179,8 |
29,8 |
32,1 |
708,2 |
295,1 |
392,7 |
35,8 |
39,0 |
1009 |
402,1 |
536,5 |
40,1 |
43,2 |
1328,2 |
522,3 |
697,3 |
|
23 |
17,5 |
19,5 |
349,4 |
138,2 |
184,5 |
29,8 |
32,1 |
732,0 |
302,0 |
402,2 |
35,8 |
39,0 |
1045 |
412,6 |
550,8 |
40,1 |
43,2 |
1375,9 |
536,3 |
716,3 |
|
24 |
17,5 |
19,5 |
361,3 |
141,7 |
189,3 |
29,8 |
32,1 |
755,8 |
309,0 |
411,7 |
35,8 |
39,0 |
1081 |
423,1 |
565,0 |
40,1 |
43,2 |
1423,5 |
550,3 |
735,4 |
|
25 |
17,9 |
19,9 |
375,0 |
146,6 |
195,7 |
30,5 |
32,8 |
784,0 |
319,3 |
425,5 |
37,0 |
39,9 |
1150 |
459,5 |
613,0 |
41,0 |
44,2 |
1477,8 |
569,3 |
761,0 |
|
26 |
17,9 |
19,9 |
386,9 |
150,1 |
200,5 |
30,5 |
32,8 |
807,8 |
326,3 |
435,0 |
37,0 |
39,9 |
1186 |
470,0 |
627,2 |
41,0 |
44,2 |
1525,5 |
583,3 |
780,0 |
|
27 |
17,9 |
19,9 |
398,8 |
153,6 |
205,2 |
30,5 |
32,8 |
831,6 |
333,3 |
444,5 |
37,0 |
39,9 |
1222 |
480,5 |
641,5 |
41,0 |
44,2 |
1573,2 |
597,3 |
799,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N х 1,0 |
N х 2 х 1,0 |
N х 3 х 1,0 |
N х 4 х1,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
4,8 |
5,1 |
28,9 |
14,9 |
19,6 |
7,5 |
8,0 |
54,7 |
26,9 |
35,4 |
7,9 |
8,4 |
71,2 |
31,9 |
42,2 |
8,6 |
9,1 |
88,8 |
37,9 |
50,1 |
|
2 |
7,5 |
8,0 |
54,7 |
26,9 |
35,4 |
11,6 |
12,3 |
100,1 |
46,6 |
61,4 |
14,1 |
15,1 |
148,9 |
68,9 |
91,0 |
15,5 |
16,6 |
185,2 |
81,6 |
108,0 |
|
3 |
7,9 |
8,4 |
71,2 |
31,9 |
42,2 |
12,3 |
13,5 |
132,6 |
56,4 |
74,7 |
15,0 |
16,0 |
197,6 |
83,6 |
110,8 |
16,5 |
17,6 |
249,3 |
100,5 |
133,5 |
|
4 |
8,6 |
9,1 |
88,8 |
37,9 |
50,1 |
13,9 |
14,8 |
177,7 |
75,9 |
100,5 |
16,5 |
17,6 |
249,3 |
100,5 |
133,5 |
18,2 |
20,1 |
316,7 |
122,0 |
162,3 |
|
5 |
9,4 |
10,0 |
106,7 |
44,0 |
58,4 |
15,3 |
16,3 |
213,8 |
88,4 |
117,3 |
18,2 |
20,1 |
301,8 |
118,1 |
157,0 |
20,7 |
22,1 |
408,6 |
162,3 |
215,6 |
|
6 |
10,2 |
10,9 |
124,7 |
50,3 |
66,8 |
16,7 |
17,8 |
250,2 |
101,2 |
134,3 |
20,5 |
21,9 |
377,9 |
153,9 |
204,2 |
22,6 |
24,2 |
479,5 |
186,4 |
247,8 |
|
7 |
10,2 |
10,9 |
139,6 |
54,2 |
72,0 |
16,7 |
17,8 |
280,0 |
108,9 |
144,8 |
20,5 |
21,9 |
422,7 |
165,5 |
219,9 |
22,6 |
24,2 |
539,1 |
201,8 |
268,8 |
|
8 |
11,0 |
11,7 |
157,6 |
60,4 |
80,4 |
18,1 |
20,0 |
316,3 |
121,7 |
161,8 |
22,3 |
23,8 |
477,4 |
184,8 |
245,7 |
24,6 |
26,7 |
610,0 |
225,9 |
301,1 |
|
9 |
12,1 |
12,9 |
176,7 |
67,5 |
89,8 |
20,6 |
22,0 |
378,3 |
154,2 |
204,6 |
24,6 |
26,7 |
535,5 |
206,6 |
274,8 |
27,6 |
29,5 |
705,7 |
269,2 |
358,2 |
|
10 |
12,9 |
14,2 |
194,7 |
73,7 |
98,1 |
22,0 |
23,5 |
416,3 |
168,2 |
223,2 |
26,7 |
28,6 |
610,7 |
241,7 |
321,1 |
29,5 |
31,6 |
778,1 |
294,4 |
392,0 |
|
11 |
13,7 |
14,6 |
221,6 |
86,8 |
115,4 |
22,7 |
24,3 |
450,2 |
179,0 |
237,8 |
27,6 |
29,5 |
661,1 |
257,7 |
342,6 |
30,5 |
32,7 |
844,1 |
314,8 |
419,3 |
|
12 |
13,7 |
14,6 |
236,5 |
90,7 |
120,6 |
22,7 |
24,3 |
480,0 |
186,8 |
248,3 |
27,6 |
29,5 |
705,8 |
269,2 |
358,3 |
30,5 |
32,7 |
903,7 |
330,2 |
440,3 |
|
13 |
14,4 |
15,4 |
254,6 |
97,0 |
129,1 |
23,9 |
26,0 |
516,9 |
199,9 |
265,9 |
29,1 |
31,2 |
760,4 |
288,4 |
383,9 |
32,2 |
34,5 |
974,4 |
354,2 |
472,4 |
|
14 |
14,4 |
15,4 |
269,5 |
100,9 |
134,4 |
23,9 |
26,0 |
546,7 |
207,7 |
276,4 |
29,1 |
31,2 |
805,1 |
300,0 |
399,7 |
32,2 |
34,5 |
1034,0 |
369,6 |
493,4 |
|
15 |
15,2 |
16,2 |
288,0 |
107,5 |
143,2 |
25,7 |
27,5 |
604,1 |
236,6 |
314,5 |
30,8 |
33,0 |
860,8 |
320,0 |
426,4 |
34,1 |
36,9 |
1105,9 |
394,5 |
526,7 |
|
16 |
15,2 |
16,2 |
302,9 |
111,4 |
148,5 |
25,7 |
27,5 |
633,9 |
244,3 |
325,0 |
30,8 |
33,0 |
905,5 |
331,6 |
442,2 |
34,1 |
36,9 |
1165,6 |
410,0 |
547,7 |
|
17 |
16,0 |
17,1 |
321,6 |
118,1 |
157,5 |
27,2 |
29,0 |
673,0 |
259,2 |
344,8 |
32,5 |
34,8 |
961,6 |
352,0 |
469,3 |
36,0 |
39,0 |
1237,9 |
435,2 |
581,5 |
|
18 |
16,0 |
17,1 |
336,5 |
122,0 |
162,7 |
27,2 |
29,0 |
702,8 |
266,9 |
355,3 |
32,5 |
34,8 |
1006 |
363,5 |
485,0 |
36,0 |
39,0 |
1297,5 |
450,7 |
602,5 |
|
19 |
16,0 |
17,1 |
351,4 |
125,8 |
168,0 |
27,2 |
29,0 |
732,6 |
274,6 |
365,8 |
32,5 |
34,8 |
1051 |
375,1 |
500,8 |
36,0 |
39,0 |
1357,2 |
466,1 |
623,5 |
|
20 |
16,8 |
18,0 |
370,0 |
132,6 |
176,9 |
28,6 |
30,6 |
771,7 |
289,5 |
385,5 |
34,3 |
37,1 |
1107 |
395,5 |
527,9 |
38,4 |
41,1 |
1459,0 |
514,1 |
686,7 |
|
21 |
16,8 |
18,0 |
384,9 |
136,4 |
182,2 |
28,6 |
30,6 |
801,5 |
297,2 |
396,0 |
34,3 |
37,1 |
1151 |
407,0 |
543,7 |
38,4 |
41,1 |
1518,6 |
529,5 |
707,7 |
|
22 |
18,7 |
20,6 |
408,5 |
147,0 |
196,2 |
31,8 |
34,1 |
852,9 |
321,5 |
428,1 |
38,7 |
41,5 |
1252 |
461,9 |
615,7 |
42,9 |
46,0 |
1611,5 |
570,5 |
761,9 |
|
23 |
18,7 |
20,6 |
423,4 |
150,9 |
201,4 |
31,8 |
34,1 |
882,7 |
329,3 |
438,6 |
38,7 |
41,5 |
1297 |
473,5 |
631,4 |
42,9 |
46,0 |
1671,1 |
586,0 |
782,9 |
|
24 |
18,7 |
20,6 |
438,4 |
154,7 |
206,7 |
31,8 |
34,1 |
912,5 |
337,0 |
449,1 |
38,7 |
41,5 |
1342 |
485,1 |
647,2 |
42,9 |
46,0 |
1730,7 |
601,4 |
804,0 |
|
25 |
19,7 |
21,1 |
477,6 |
177,3 |
236,3 |
32,6 |
34,9 |
946,9 |
348,3 |
464,3 |
39,6 |
42,4 |
1393 |
501,6 |
669,3 |
43,9 |
47,1 |
1797,5 |
622,4 |
832,1 |
|
26 |
19,7 |
21,1 |
492,5 |
181,2 |
241,5 |
32,6 |
34,9 |
976,8 |
356,0 |
474,8 |
39,6 |
42,4 |
1438 |
513,1 |
685,1 |
43,9 |
47,1 |
1857,1 |
637,8 |
853,1 |
|
27 |
19,7 |
21,1 |
507,4 |
185,0 |
246,8 |
32,6 |
34,9 |
1006 |
363,7 |
485,3 |
39,6 |
42,4 |
1482 |
524,7 |
700,8 |
43,9 |
47,1 |
1916,7 |
653,3 |
874,1 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1,2 |
N х 2 х 1,2 |
N х 3 х 1,2 |
N х 4 х 1,2 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
5,0 |
5,2 |
31,6 |
15,5 |
20,4 |
7,8 |
8,2 |
60,1 |
28,1 |
37,1 |
8,2 |
8,7 |
78,9 |
33,5 |
44,3 |
8,9 |
9,5 |
98,8 |
39,8 |
52,7 |
|
2 |
7,8 |
8,2 |
60,1 |
28,1 |
37,1 |
12,0 |
12,8 |
110,7 |
48,9 |
64,5 |
14,7 |
15,6 |
164,8 |
72,4 |
95,6 |
16,1 |
17,2 |
205,8 |
85,8 |
113,5 |
|
3 |
8,2 |
8,7 |
78,9 |
33,5 |
44,3 |
12,7 |
14,0 |
147,8 |
59,3 |
78,5 |
15,6 |
16,6 |
220,3 |
87,9 |
116,5 |
17,2 |
18,3 |
279,0 |
105,9 |
140,6 |
|
4 |
8,9 |
9,5 |
98,8 |
39,8 |
52,7 |
14,5 |
15,4 |
197,9 |
79,8 |
105,7 |
17,2 |
18,3 |
279,0 |
105,9 |
140,6 |
19,6 |
20,8 |
377,9 |
145,7 |
193,4 |
|
5 |
9,8 |
10,3 |
119,1 |
46,3 |
61,4 |
15,9 |
16,9 |
238,8 |
93,1 |
123,4 |
19,6 |
20,8 |
360,7 |
141,6 |
187,7 |
21,5 |
22,9 |
457,8 |
170,9 |
227,1 |
|
6 |
10,6 |
11,2 |
139,5 |
52,9 |
70,3 |
17,4 |
18,5 |
279,9 |
106,6 |
141,5 |
21,4 |
22,8 |
422,6 |
162,0 |
215,0 |
23,6 |
25,6 |
538,0 |
196,4 |
261,2 |
|
7 |
10,6 |
11,2 |
156,6 |
57,0 |
75,9 |
17,4 |
18,5 |
314,1 |
114,8 |
152,6 |
21,4 |
22,8 |
474,0 |
174,3 |
231,8 |
23,6 |
25,6 |
606,5 |
212,9 |
283,6 |
|
8 |
11,4 |
12,2 |
177,0 |
63,6 |
84,7 |
19,5 |
20,7 |
377,4 |
145,3 |
192,8 |
23,2 |
24,7 |
535,8 |
194,7 |
259,0 |
26,0 |
27,8 |
706,7 |
253,7 |
337,6 |
|
9 |
12,6 |
13,8 |
198,4 |
71,1 |
94,6 |
21,5 |
22,8 |
423,0 |
162,3 |
215,4 |
26,0 |
27,8 |
621,2 |
233,2 |
309,8 |
28,8 |
30,7 |
793,0 |
283,8 |
377,8 |
|
10 |
13,8 |
14,7 |
229,3 |
85,8 |
114,0 |
22,9 |
24,4 |
465,8 |
177,1 |
235,1 |
27,9 |
29,7 |
684,4 |
254,7 |
338,4 |
30,8 |
32,9 |
874,8 |
310,5 |
413,5 |
|
11 |
14,3 |
15,2 |
248,4 |
91,4 |
121,5 |
23,7 |
25,7 |
504,3 |
188,6 |
250,6 |
28,8 |
30,7 |
741,7 |
271,6 |
361,1 |
31,8 |
34,0 |
950,0 |
332,1 |
442,5 |
|
12 |
14,3 |
15,2 |
265,5 |
95,5 |
127,1 |
23,7 |
25,7 |
538,6 |
196,8 |
261,8 |
28,8 |
30,7 |
793,1 |
283,9 |
377,9 |
31,8 |
34,0 |
1018,4 |
348,5 |
464,8 |
|
13 |
15,0 |
15,9 |
286,0 |
102,2 |
136,1 |
25,4 |
27,0 |
599,6 |
225,7 |
299,8 |
30,3 |
32,4 |
854,8 |
304,2 |
405,0 |
33,6 |
35,9 |
1098,5 |
373,9 |
498,7 |
|
14 |
15,0 |
15,9 |
303,1 |
106,3 |
141,7 |
25,4 |
27,0 |
633,9 |
233,9 |
310,9 |
30,3 |
32,4 |
906,1 |
316,5 |
421,7 |
33,6 |
35,9 |
1167,0 |
390,3 |
521,1 |
|
15 |
15,8 |
16,8 |
324,0 |
113,4 |
151,0 |
26,8 |
28,6 |
677,5 |
249,3 |
331,5 |
32,1 |
34,3 |
969,0 |
337,7 |
450,0 |
35,5 |
38,4 |
1248,3 |
416,7 |
556,3 |
|
16 |
15,8 |
16,8 |
341,2 |
117,5 |
156,6 |
26,8 |
28,6 |
711,7 |
257,6 |
342,7 |
32,1 |
34,3 |
1020 |
350,0 |
466,7 |
35,5 |
38,4 |
1316,8 |
433,1 |
578,7 |
|
17 |
16,7 |
17,7 |
362,2 |
124,6 |
166,1 |
28,3 |
30,2 |
755,7 |
273,2 |
363,5 |
33,9 |
36,7 |
1083 |
371,5 |
495,4 |
38,0 |
40,6 |
1427,8 |
482,2 |
643,6 |
|
18 |
16,7 |
17,7 |
379,3 |
128,7 |
171,7 |
28,3 |
30,2 |
789,9 |
281,5 |
374,7 |
33,9 |
36,7 |
1135 |
383,8 |
512,2 |
38,0 |
40,6 |
1496,3 |
498,7 |
665,9 |
|
19 |
16,7 |
17,7 |
396,4 |
132,8 |
177,3 |
28,3 |
30,2 |
824,1 |
289,7 |
385,9 |
33,9 |
36,7 |
1186 |
396,1 |
528,9 |
38,0 |
40,6 |
1564,8 |
515,1 |
688,2 |
|
20 |
17,5 |
18,6 |
417,5 |
139,9 |
186,8 |
29,8 |
31,8 |
868,1 |
305,3 |
406,7 |
35,7 |
38,6 |
1249 |
417,6 |
557,6 |
40,0 |
42,8 |
1648,2 |
543,0 |
725,5 |
|
21 |
17,5 |
18,6 |
434,6 |
144,0 |
192,4 |
29,8 |
31,8 |
902,3 |
313,6 |
417,9 |
35,7 |
38,6 |
1301 |
429,9 |
574,4 |
40,0 |
42,8 |
1716,6 |
559,4 |
747,8 |
|
22 |
20,1 |
21,4 |
483,8 |
172,8 |
230,0 |
33,2 |
35,5 |
959,2 |
339,2 |
451,7 |
40,4 |
43,2 |
1411 |
487,5 |
649,9 |
44,8 |
48,5 |
1819,9 |
602,7 |
805,0 |
|
23 |
20,1 |
21,4 |
500,9 |
176,9 |
235,6 |
33,2 |
35,5 |
993,4 |
347,4 |
462,9 |
40,4 |
43,2 |
1462 |
499,8 |
666,7 |
44,8 |
48,5 |
1888,4 |
619,1 |
827,3 |
|
24 |
20,1 |
21,4 |
518,0 |
181,0 |
241,2 |
33,2 |
35,5 |
1027,6 |
355,6 |
474,0 |
40,4 |
43,2 |
1513 |
512,2 |
683,4 |
44,8 |
48,5 |
1956,9 |
635,5 |
849,7 |
|
25 |
20,5 |
21,9 |
537,6 |
187,0 |
249,2 |
33,9 |
36,7 |
1066,7 |
367,6 |
490,1 |
41,3 |
44,1 |
1571 |
529,6 |
706,9 |
45,8 |
49,6 |
2032,8 |
657,7 |
879,5 |
|
26 |
20,5 |
21,9 |
554,7 |
191,1 |
254,8 |
33,9 |
36,7 |
1101,0 |
375,8 |
501,2 |
41,3 |
44,1 |
1623 |
541,9 |
723,6 |
45,8 |
49,6 |
2101,3 |
674,1 |
901,8 |
|
27 |
20,5 |
21,9 |
571,8 |
195,2 |
260,4 |
33,9 |
36,7 |
1135,2 |
384,0 |
512,4 |
41,3 |
44,1 |
1674 |
554,3 |
740,4 |
45,8 |
49,6 |
2169,8 |
690,6 |
924,2 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 1,5 |
N х 2 х 1,5 |
N х 3 х 1,5 |
N х 4 х 1,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
5,1 |
5,3 |
35,1 |
16,3 |
21,5 |
8,1 |
8,5 |
67,3 |
29,7 |
39,1 |
8,6 |
9,0 |
89,1 |
35,4 |
46,9 |
9,3 |
9,8 |
112,2 |
42,2 |
55,9 |
|
2 |
8,1 |
8,5 |
67,3 |
29,7 |
39,1 |
12,6 |
13,8 |
124,7 |
51,8 |
68,4 |
15,4 |
16,3 |
185,8 |
76,7 |
101,3 |
16,9 |
18,0 |
233,1 |
91,0 |
120,5 |
|
3 |
8,6 |
9,0 |
89,1 |
35,4 |
46,9 |
13,8 |
14,6 |
178,4 |
71,0 |
93,9 |
16,3 |
17,3 |
250,5 |
93,4 |
123,7 |
18,0 |
19,8 |
318,5 |
112,5 |
149,5 |
|
4 |
9,3 |
9,8 |
112,2 |
42,2 |
55,9 |
15,1 |
16,0 |
224,8 |
84,7 |
112,2 |
18,0 |
19,8 |
318,5 |
112,5 |
149,5 |
20,5 |
21,8 |
430,8 |
154,8 |
205,5 |
|
5 |
10,2 |
10,8 |
135,6 |
49,1 |
65,2 |
16,6 |
17,7 |
272,0 |
98,9 |
131,2 |
20,5 |
21,8 |
410,7 |
150,4 |
199,4 |
22,6 |
24,0 |
523,2 |
181,8 |
241,5 |
|
6 |
11,1 |
11,7 |
159,1 |
56,2 |
74,6 |
18,2 |
20,0 |
319,4 |
113,3 |
150,4 |
22,4 |
23,8 |
482,1 |
172,2 |
228,6 |
24,7 |
26,7 |
616,0 |
209,0 |
278,0 |
|
7 |
11,1 |
11,7 |
179,2 |
60,6 |
80,6 |
18,2 |
20,0 |
359,6 |
122,1 |
162,4 |
22,4 |
23,8 |
542,3 |
185,4 |
246,6 |
24,7 |
26,7 |
696,3 |
226,7 |
302,0 |
|
8 |
12,0 |
12,7 |
202,8 |
67,7 |
90,1 |
20,4 |
21,7 |
430,3 |
154,4 |
204,9 |
24,3 |
26,3 |
613,7 |
207,2 |
275,7 |
27,3 |
29,0 |
810,1 |
270,0 |
359,4 |
|
9 |
13,6 |
14,4 |
237,8 |
83,6 |
111,0 |
22,5 |
23,9 |
482,5 |
172,5 |
229,0 |
27,3 |
29,0 |
709,7 |
248,0 |
329,4 |
30,2 |
32,1 |
909,3 |
302,1 |
402,3 |
|
10 |
14,5 |
15,4 |
262,0 |
91,2 |
121,2 |
24,1 |
26,0 |
531,7 |
188,3 |
250,0 |
29,3 |
31,1 |
782,6 |
270,9 |
360,1 |
32,3 |
34,4 |
1003,7 |
330,7 |
440,4 |
|
11 |
14,9 |
15,8 |
284,1 |
97,2 |
129,2 |
25,3 |
26,8 |
595,7 |
215,5 |
285,9 |
30,2 |
32,1 |
849,1 |
289,0 |
384,4 |
33,4 |
35,6 |
1091,1 |
353,7 |
471,5 |
|
12 |
14,9 |
15,8 |
304,2 |
101,6 |
135,2 |
25,3 |
26,8 |
635,9 |
224,3 |
297,9 |
30,2 |
32,1 |
909,4 |
302,2 |
402,4 |
33,4 |
35,6 |
1171,5 |
371,4 |
495,5 |
|
13 |
15,7 |
16,7 |
327,9 |
108,8 |
144,8 |
26,6 |
28,3 |
685,0 |
240,0 |
318,8 |
31,9 |
33,9 |
980,5 |
323,9 |
431,3 |
35,3 |
38,0 |
1264,0 |
398,5 |
531,7 |
|
14 |
15,7 |
16,7 |
348,0 |
113,2 |
150,8 |
26,6 |
28,3 |
725,1 |
248,8 |
330,8 |
31,9 |
33,9 |
1040 |
337,1 |
449,3 |
35,3 |
38,0 |
1344,4 |
416,1 |
555,7 |
|
15 |
16,6 |
17,6 |
372,1 |
120,7 |
160,8 |
28,1 |
29,9 |
775,2 |
265,3 |
352,7 |
33,7 |
35,9 |
1113 |
359,7 |
479,5 |
37,8 |
40,2 |
1467,4 |
466,6 |
622,4 |
|
16 |
16,6 |
17,6 |
392,2 |
125,1 |
166,8 |
28,1 |
29,9 |
815,4 |
274,1 |
364,7 |
33,7 |
35,9 |
1173 |
373,0 |
497,5 |
37,8 |
40,2 |
1547,7 |
484,3 |
646,4 |
|
17 |
17,5 |
18,5 |
416,4 |
132,7 |
177,0 |
29,7 |
31,6 |
865,8 |
290,8 |
387,0 |
35,6 |
38,4 |
1246 |
395,9 |
528,1 |
39,9 |
42,5 |
1643,9 |
514,1 |
686,2 |
|
18 |
17,5 |
18,5 |
436,5 |
137,1 |
183,0 |
29,7 |
31,6 |
906,0 |
299,6 |
399,0 |
35,6 |
38,4 |
1306 |
409,1 |
546,1 |
39,9 |
42,5 |
1724,2 |
531,7 |
710,2 |
|
19 |
17,5 |
18,5 |
456,5 |
141,5 |
189,0 |
29,7 |
31,6 |
946,2 |
308,5 |
411,0 |
35,6 |
38,4 |
1366 |
422,4 |
564,1 |
39,9 |
42,5 |
1804,5 |
549,4 |
734,2 |
|
20 |
18,4 |
20,1 |
480,8 |
149,1 |
199,1 |
31,3 |
33,3 |
996,6 |
325,2 |
433,3 |
38,0 |
40,5 |
1468,9 |
467,8 |
623,9 |
42,1 |
44,9 |
1900,7 |
579,2 |
774,0 |
|
21 |
18,4 |
20,1 |
500,9 |
153,5 |
205,1 |
31,3 |
33,3 |
1036,8 |
334,0 |
445,3 |
38,0 |
40,5 |
1529,1 |
481,0 |
641,9 |
42,1 |
44,9 |
1981,0 |
596,8 |
798,0 |
|
22 |
21,1 |
22,4 |
554,6 |
183,9 |
244,8 |
34,9 |
37,6 |
1100,9 |
361,2 |
481,2 |
42,5 |
45,3 |
1622,2 |
519,5 |
692,7 |
47,1 |
50,9 |
2098,2 |
642,8 |
858,8 |
|
23 |
21,1 |
22,4 |
574,7 |
188,3 |
250,8 |
34,9 |
37,6 |
1141,0 |
370,1 |
493,2 |
42,5 |
45,3 |
1682,5 |
532,8 |
710,7 |
47,1 |
50,9 |
2178,5 |
660,5 |
882,8 |
|
24 |
21,1 |
22,4 |
594,8 |
192,7 |
256,8 |
34,9 |
37,6 |
1181,2 |
378,9 |
505,2 |
42,5 |
45,3 |
1742,8 |
546,0 |
728,8 |
47,1 |
50,9 |
2258,9 |
678,1 |
906,9 |
|
25 |
21,5 |
22,9 |
617,5 |
199,1 |
265,4 |
35,7 |
38,4 |
1226,5 |
391,7 |
522,3 |
43,4 |
46,3 |
1810,0 |
564,7 |
753,8 |
48,8 |
52,0 |
2403,3 |
745,1 |
995,0 |
|
26 |
21,5 |
22,9 |
637,6 |
203,5 |
271,4 |
35,7 |
38,4 |
1266,7 |
400,5 |
534,3 |
43,4 |
46,3 |
1870,3 |
577,9 |
771,8 |
48,8 |
52,0 |
2483,6 |
762,8 |
1019,0 |
|
27 |
21,5 |
22,9 |
657,7 |
207,9 |
277,4 |
35,7 |
38,4 |
1306,8 |
409,3 |
546,3 |
43,4 |
46,3 |
1930,6 |
591,2 |
789,8 |
48,8 |
52,0 |
2564,0 |
780,4 |
1043,0 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 2,5 |
N х 2 х 2,5 |
N х 3 х 2,5 |
N х 4 х 2,5 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
5,8 |
6,0 |
49,4 |
20,4 |
26,9 |
9,5 |
9,9 |
96,8 |
38,0 |
50,1 |
10,1 |
10,5 |
131,0 |
46,1 |
61,0 |
11,0 |
11,5 |
166,8 |
55,4 |
73,5 |
|
2 |
9,5 |
9,9 |
96,8 |
38,0 |
50,1 |
15,5 |
16,2 |
194,1 |
76,3 |
100,8 |
18,4 |
20,0 |
272,0 |
99,7 |
131,9 |
21,0 |
22,0 |
368,9 |
137,8 |
182,3 |
|
3 |
10,1 |
10,5 |
131,0 |
46,1 |
61,0 |
16,4 |
17,2 |
262,8 |
92,7 |
122,8 |
20,2 |
21,2 |
396,9 |
141,1 |
186,9 |
22,3 |
23,4 |
505,1 |
169,6 |
225,1 |
|
4 |
11,0 |
11,5 |
166,8 |
55,4 |
73,5 |
18,1 |
19,6 |
334,8 |
111,6 |
148,1 |
22,3 |
23,4 |
505,1 |
169,6 |
225,1 |
24,6 |
26,3 |
646,9 |
205,7 |
273,6 |
|
5 |
12,1 |
12,7 |
203,1 |
65,0 |
86,4 |
20,6 |
21,6 |
431,2 |
149,2 |
197,8 |
24,6 |
26,3 |
614,8 |
199,2 |
264,7 |
27,6 |
29,0 |
811,4 |
259,3 |
344,7 |
|
6 |
13,6 |
14,3 |
249,8 |
82,7 |
109,8 |
22,5 |
23,7 |
506,6 |
170,7 |
226,6 |
27,4 |
28,8 |
745,8 |
245,3 |
325,8 |
30,2 |
31,8 |
957,4 |
298,5 |
397,3 |
|
7 |
13,6 |
14,3 |
281,9 |
89,1 |
118,6 |
22,5 |
23,7 |
570,8 |
183,7 |
244,1 |
27,4 |
28,8 |
842,2 |
264,7 |
352,2 |
30,2 |
31,8 |
1085,8 |
324,4 |
432,5 |
|
8 |
14,7 |
15,4 |
319,2 |
99,5 |
132,5 |
24,5 |
26,1 |
646,2 |
205,2 |
272,9 |
29,7 |
31,3 |
954,1 |
296,0 |
394,1 |
32,9 |
34,6 |
1231,8 |
363,6 |
485,1 |
|
9 |
16,2 |
17,0 |
358,1 |
111,2 |
148,1 |
27,5 |
28,9 |
746,4 |
245,7 |
326,4 |
32,9 |
34,6 |
1071,2 |
331,4 |
441,2 |
36,9 |
38,8 |
1411,8 |
429,2 |
571,8 |
|
10 |
17,3 |
18,2 |
395,3 |
121,6 |
162,0 |
29,4 |
30,9 |
823,3 |
268,4 |
356,6 |
35,3 |
37,6 |
1183,1 |
362,7 |
483,1 |
39,5 |
41,6 |
1559,8 |
470,0 |
626,4 |
|
11 |
17,8 |
18,7 |
430,0 |
130,1 |
173,3 |
30,4 |
31,9 |
893,9 |
286,2 |
380,6 |
36,9 |
38,8 |
1315,6 |
409,9 |
545,6 |
40,9 |
43,0 |
1698,0 |
503,4 |
671,3 |
|
12 |
17,8 |
18,7 |
462,1 |
136,5 |
182,1 |
30,4 |
31,9 |
958,1 |
299,1 |
398,1 |
36,9 |
38,8 |
1412,0 |
429,3 |
571,9 |
40,9 |
43,0 |
1826,5 |
529,2 |
706,5 |
|
13 |
19,4 |
20,4 |
520,8 |
163,4 |
217,5 |
32,0 |
33,7 |
1033,4 |
320,5 |
426,7 |
39,0 |
41,0 |
1523,4 |
460,3 |
613,4 |
43,2 |
45,5 |
1971,9 |
568,0 |
758,5 |
|
14 |
19,4 |
20,4 |
552,9 |
169,9 |
226,3 |
32,0 |
33,7 |
1097,6 |
333,4 |
444,2 |
39,0 |
41,0 |
1619,8 |
479,6 |
639,7 |
43,2 |
45,5 |
2100,4 |
593,9 |
793,6 |
|
15 |
20,5 |
21,5 |
591,2 |
181,1 |
241,2 |
33,9 |
35,7 |
1174,1 |
355,8 |
474,1 |
41,2 |
43,4 |
1732,9 |
512,0 |
682,9 |
45,7 |
48,8 |
2247,7 |
634,2 |
847,6 |
|
16 |
20,5 |
21,5 |
623,4 |
187,6 |
250,0 |
33,9 |
35,7 |
1238,3 |
368,7 |
491,6 |
41,2 |
43,4 |
1829,3 |
531,4 |
709,2 |
45,7 |
48,8 |
2376,2 |
660,1 |
882,8 |
|
17 |
21,6 |
22,7 |
661,9 |
198,9 |
265,2 |
35,8 |
38,1 |
1315,2 |
391,4 |
521,9 |
43,6 |
45,9 |
1943,0 |
564,1 |
753,0 |
49,0 |
51,6 |
2580,6 |
744,3 |
993,8 |
|
18 |
21,6 |
22,7 |
694,0 |
205,4 |
274,0 |
35,8 |
38,1 |
1379,5 |
404,3 |
539,4 |
43,6 |
45,9 |
2039,4 |
583,5 |
779,3 |
49,0 |
51,6 |
2709,1 |
770,2 |
1029,0 |
|
19 |
21,6 |
22,7 |
726,1 |
211,9 |
282,7 |
35,8 |
38,1 |
1443,7 |
417,2 |
557,0 |
43,6 |
45,9 |
2135,8 |
602,9 |
805,7 |
49,0 |
51,6 |
2837,5 |
796,0 |
1064,1 |
|
20 |
22,7 |
23,9 |
764,6 |
223,2 |
297,9 |
38,2 |
40,2 |
1550,0 |
462,4 |
616,6 |
46,0 |
49,1 |
2249,5 |
635,7 |
849,5 |
51,7 |
54,5 |
2988,6 |
839,3 |
1121,8 |
|
21 |
22,7 |
23,9 |
796,7 |
229,7 |
306,7 |
38,2 |
40,2 |
1614,2 |
475,4 |
634,1 |
46,0 |
49,1 |
2345,9 |
655,0 |
875,8 |
51,7 |
54,5 |
3117,1 |
865,1 |
1157,0 |
|
22 |
25,7 |
27,0 |
863,4 |
262,8 |
350,1 |
42,7 |
45,0 |
1711,5 |
513,7 |
684,8 |
52,2 |
54,9 |
2542,9 |
751,8 |
1002,8 |
57,9 |
61,9 |
3298,2 |
931,5 |
1244,8 |
|
23 |
25,7 |
27,0 |
895,6 |
269,2 |
358,9 |
42,7 |
45,0 |
1775,7 |
526,6 |
702,3 |
52,2 |
54,9 |
2639,2 |
771,2 |
1029,2 |
57,9 |
61,9 |
3426,7 |
957,3 |
1279,9 |
|
24 |
25,7 |
27,0 |
927,7 |
275,7 |
367,7 |
42,7 |
45,0 |
1839,9 |
539,5 |
719,9 |
52,2 |
54,9 |
2735,6 |
790,6 |
1055,5 |
57,9 |
61,9 |
3555,2 |
983,2 |
1315,1 |
|
25 |
26,3 |
27,6 |
963,4 |
284,9 |
380,1 |
43,7 |
46,0 |
1911,3 |
557,9 |
744,5 |
53,3 |
56,2 |
2842,0 |
817,7 |
1091,9 |
60,1 |
63,3 |
3787,1 |
1088,6 |
1453,7 |
|
26 |
26,3 |
27,6 |
995,5 |
291,4 |
388,8 |
43,7 |
46,0 |
1975,5 |
570,8 |
762,1 |
53,3 |
56,2 |
2938,4 |
837,1 |
1118,3 |
60,1 |
63,3 |
3915,6 |
1114,4 |
1488,8 |
|
27 |
26,3 |
27,6 |
1027,7 |
297,9 |
397,6 |
43,7 |
46,0 |
2039,7 |
583,8 |
779,7 |
53,3 |
56,2 |
3034,7 |
856,5 |
1144,7 |
60,1 |
63,3 |
4044,1 |
1140,3 |
1523,9 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Монтажные кабели КПМВВГ (без показателя, нг(А), нг(А)-LS); КПМППГнг(А)-HF; КПМСВГнг(А)-FRLS; КПМСПГнг(А)-FRHF
|
Число жил, пар, троек, четверок |
N X 4,0 |
N х 2 х 4,0 |
N х 3 х 4,0 |
N х 4 х 4,0 |
||||||||||||||||
|
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
Dmax, мм без показателя, нг( А),нг( А)-LS, нг( А)-HF |
Dmax, мм нг( А)-FRLS, нг( А)-FRHF |
Расчетная масса, кг/км |
Объем горючей массы, л/км |
Масса горючего вещества, кг/км |
|
|
1 |
5,8 |
6,0 |
49,4 |
20,4 |
26,9 |
9,5 |
9,9 |
96,8 |
38,0 |
50,1 |
10,1 |
10,5 |
131,0 |
46,1 |
61,0 |
11,0 |
11,5 |
166,8 |
55,4 |
73,5 |
|
2 |
9,5 |
9,9 |
96,8 |
38,0 |
50,1 |
15,5 |
16,2 |
194,1 |
76,3 |
100,8 |
18,4 |
20,0 |
272,0 |
99,7 |
131,9 |
21,0 |
22,0 |
368,9 |
137,8 |
182,3 |
|
3 |
10,1 |
10,5 |
131,0 |
46,1 |
61,0 |
16,4 |
17,2 |
262,8 |
92,7 |
122,8 |
20,2 |
21,2 |
396,9 |
141,1 |
186,9 |
22,3 |
23,4 |
505,1 |
169,6 |
225,1 |
|
4 |
11,0 |
11,5 |
166,8 |
55,4 |
73,5 |
18,1 |
19,6 |
334,8 |
111,6 |
148,1 |
22,3 |
23,4 |
505,1 |
169,6 |
225,1 |
24,6 |
26,3 |
646,9 |
205,7 |
273,6 |
|
5 |
12,1 |
12,7 |
203,1 |
65,0 |
86,4 |
20,6 |
21,6 |
431,2 |
149,2 |
197,8 |
24,6 |
26,3 |
614,8 |
199,2 |
264,7 |
27,6 |
29,0 |
811,4 |
259,3 |
344,7 |
|
6 |
13,6 |
14,3 |
249,8 |
82,7 |
109,8 |
22,5 |
23,7 |
506,6 |
170,7 |
226,6 |
27,4 |
28,8 |
745,8 |
245,3 |
325,8 |
30,2 |
31,8 |
957,4 |
298,5 |
397,3 |
|
7 |
13,6 |
14,3 |
281,9 |
89,1 |
118,6 |
22,5 |
23,7 |
570,8 |
183,7 |
244,1 |
27,4 |
28,8 |
842,2 |
264,7 |
352,2 |
30,2 |
31,8 |
1085,8 |
324,4 |
432,5 |
|
8 |
14,7 |
15,4 |
319,2 |
99,5 |
132,5 |
24,5 |
26,1 |
646,2 |
205,2 |
272,9 |
29,7 |
31,3 |
954,1 |
296,0 |
394,1 |
32,9 |
34,6 |
1231,8 |
363,6 |
485,1 |
|
9 |
16,2 |
17,0 |
358,1 |
111,2 |
148,1 |
27,5 |
28,9 |
746,4 |
245,7 |
326,4 |
32,9 |
34,6 |
1071,2 |
331,4 |
441,2 |
36,9 |
38,8 |
1411,8 |
429,2 |
571,8 |
|
10 |
17,3 |
18,2 |
395,3 |
121,6 |
162,0 |
29,4 |
30,9 |
823,3 |
268,4 |
356,6 |
35,3 |
37,6 |
1183,1 |
362,7 |
483,1 |
39,5 |
41,6 |
1559,8 |
470,0 |
626,4 |
|
ii |
17,8 |
18,7 |
430,0 |
130,1 |
173,3 |
30,4 |
31,9 |
893,9 |
286,2 |
380,6 |
36,9 |
38,8 |
1315,6 |
409,9 |
545,6 |
40,9 |
43,0 |
1698,0 |
503,4 |
671,3 |
|
12 |
17,8 |
18,7 |
462,1 |
136,5 |
182,1 |
30,4 |
31,9 |
958,1 |
299,1 |
398,1 |
36,9 |
38,8 |
1412,0 |
429,3 |
571,9 |
40,9 |
43,0 |
1826,5 |
529,2 |
706,5 |
|
13 |
19,4 |
20,4 |
520,8 |
163,4 |
217,5 |
32,0 |
33,7 |
1033,4 |
320,5 |
426,7 |
39,0 |
41,0 |
1523,4 |
460,3 |
613,4 |
43,2 |
45,5 |
1971,9 |
568,0 |
758,5 |
|
14 |
19,4 |
20,4 |
552,9 |
169,9 |
226,3 |
32,0 |
33,7 |
1097,6 |
333,4 |
444,2 |
39,0 |
41,0 |
1619,8 |
479,6 |
639,7 |
43,2 |
45,5 |
2100,4 |
593,9 |
793,6 |
|
15 |
20,5 |
21,5 |
591,2 |
181,1 |
241,2 |
33,9 |
35,7 |
1174,1 |
355,8 |
474,1 |
41,2 |
43,4 |
1732,9 |
512,0 |
682,9 |
45,7 |
48,8 |
2247,7 |
634,2 |
847,6 |
|
16 |
20,5 |
21,5 |
623,4 |
187,6 |
250,0 |
33,9 |
35,7 |
1238,3 |
368,7 |
491,6 |
41,2 |
43,4 |
1829,3 |
531,4 |
709,2 |
45,7 |
48,8 |
2376,2 |
660,1 |
882,8 |
|
17 |
21,6 |
22,7 |
661,9 |
198,9 |
265,2 |
35,8 |
38,1 |
1315,2 |
391,4 |
521,9 |
43,6 |
45,9 |
1943,0 |
564,1 |
753,0 |
49,0 |
51,6 |
2580,6 |
744,3 |
993,8 |
|
18 |
21,6 |
22,7 |
694,0 |
205,4 |
274,0 |
35,8 |
38,1 |
1379,5 |
404,3 |
539,4 |
43,6 |
45,9 |
2039,4 |
583,5 |
779,3 |
49,0 |
51,6 |
2709,1 |
770,2 |
1029,0 |
|
19 |
21,6 |
22,7 |
726,1 |
211,9 |
282,7 |
35,8 |
38,1 |
1443,7 |
417,2 |
557,0 |
43,6 |
45,9 |
2135,8 |
602,9 |
805,7 |
49,0 |
51,6 |
2837,5 |
796,0 |
1064,1 |
|
20 |
22,7 |
23,9 |
764,6 |
223,2 |
297,9 |
38,2 |
40,2 |
1550,0 |
462,4 |
616,6 |
46,0 |
49,1 |
2249,5 |
635,7 |
849,5 |
51,7 |
54,5 |
2988,6 |
839,3 |
1121,8 |
|
21 |
22,7 |
23,9 |
796,7 |
229,7 |
306,7 |
38,2 |
40,2 |
1614,2 |
475,4 |
634,1 |
46,0 |
49,1 |
2345,9 |
655,0 |
875,8 |
51,7 |
54,5 |
3117,1 |
865,1 |
1157,0 |
|
22 |
25,7 |
27,0 |
863,4 |
262,8 |
350,1 |
42,7 |
45,0 |
1711,5 |
513,7 |
684,8 |
52,2 |
54,9 |
2542,9 |
751,8 |
1002,8 |
57,9 |
61,9 |
3298,2 |
931,5 |
1244,8 |
|
23 |
25,7 |
27,0 |
895,6 |
269,2 |
358,9 |
42,7 |
45,0 |
1775,7 |
526,6 |
702,3 |
52,2 |
54,9 |
2639,2 |
771,2 |
1029,2 |
57,9 |
61,9 |
3426,7 |
957,3 |
1279,9 |
|
24 |
25,7 |
27,0 |
927,7 |
275,7 |
367,7 |
42,7 |
45,0 |
1839,9 |
539,5 |
719,9 |
52,2 |
54,9 |
2735,6 |
790,6 |
1055,5 |
57,9 |
61,9 |
3555,2 |
983,2 |
1315,1 |
|
25 |
26,3 |
27,6 |
963,4 |
284,9 |
380,1 |
43,7 |
46,0 |
1911,3 |
557,9 |
744,5 |
53,3 |
56,2 |
2842,0 |
817,7 |
1091,9 |
60,1 |
63,3 |
3787,1 |
1088,6 |
1453,7 |
|
26 |
26,3 |
27,6 |
995,5 |
291,4 |
388,8 |
43,7 |
46,0 |
1975,5 |
570,8 |
762,1 |
53,3 |
56,2 |
2938,4 |
837,1 |
1118,3 |
60,1 |
63,3 |
3915,6 |
1114,4 |
1488,8 |
|
27 |
26,3 |
27,6 |
1027,7 |
297,9 |
397,6 |
43,7 |
46,0 |
2039,7 |
583,8 |
779,7 |
53,3 |
56,2 |
3034,7 |
856,5 |
1144,7 |
60,1 |
63,3 |
4044,1 |
1140,3 |
1523,9 |
Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:
-коэффициент расчетной массы (Крм);
-коэффициент объема горючей массы (Когм);
-коэффициент массы горючего вещества (Кмгв).
|
нг(А) |
Крм=1,1 |
Когм=1 |
Кмгв=1,15 |
|
нг(А)-LS |
Крм=1,2 |
Когм=1 |
Кмгв=1,3 |
|
нг(А)-HF |
Крм=1,1 |
Когм=1 |
Кмгв=1,2 |
|
нг(А)-FRLS |
Крм=1,25 |
Когм=1,1 |
Кмгв=1,35 |
|
нг(А)-FRHF |
Крм=1,15 |
Когм=1,1 |
Кмгв=1,25 |
Купить КПМВВГнг(А)-LS в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
