Не распространяющие горение, с низким дымо- и газовыделением, огнестойкие
КППГЭнг(А)-FRHF
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100Гц. Кабели изготавливаются для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КППГЭнг(А)-FRHF
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100Гц.
Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт. Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.

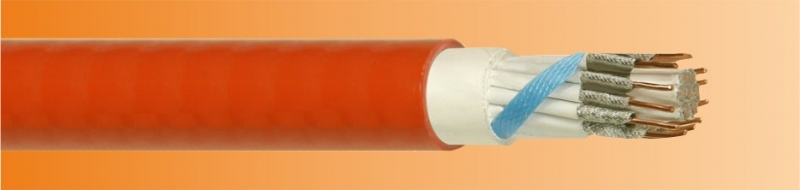

Конструкция
- Жила — медная проволока
- Термический барьер — две слюдосодержащие ленты
- Изоляция жил — полимерная композиция, не содержащая галогенов
- Внутренняя оболочка — полимерная композиция, не содержащая галогенов
- Термический барьер — обмотка из слюдосодержащей ленты или стеклоленты
- Экран — медная лента
- Наружная оболочка — полимерная композиция, не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | минус 15 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 6 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | В, категории размещения 1-5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 3 |
| Кабели соответствуют требованиям | ТУ 16.К71-339-2004 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
|---|---|---|
| 0,66 кВ | 0,66 кВ | |
| 4x1,0 | 12,4 | 181 |
| 5x1,0 | 13,4 | 209 |
| 7x1,0 | 14,5 | 255 |
| 10x1,0 | 17,9 | 345 |
| 14x1,0 | 19,3 | 430 |
| 19x1,0 | 21,4 | 539 |
| 27x1,0 | 26,1 | 773 |
| 37x1,0 | 29,1 | 984 |
| 52х1,0 | 34,3 | 1342 |
| 4x1,5 | 13,3 | 211 |
| 5x1,5 | 14,1 | 243 |
| 7x1,5 | 15,2 | 300 |
| 10x1,5 | 18,9 | 408 |
| 14x1,5 | 20,4 | 515 |
| 19x1,5 | 22,6 | 652 |
| 27x1,5 | 27,7 | 934 |
| 37x1,5 | 30,8 | 1201 |
| 52х1,5 | 36,5 | 1644 |
| 4x2,5 | 14,0 | 260 |
| 5x2,5 | 15,2 | 305 |
| 7x2,5 | 16,4 | 384 |
| 10x2,5 | 20,5 | 527 |
| 14x2,5 | 22,2 | 676 |
| 19x2,5 | 25,4 | 917 |
| 27x2,5 | 30,2 | 1240 |
| 37x2,5 | 33,7 | 1612 |
| 4x4 | 15,6 | 346 |
| 7x4 | 18,5 | 526 |
| 10x4 | 22,5 | 713 |
| 4x6 | 16,3 | 429 |
| 7x6 | 19,3 | 667 |
| 10х6 | 25,2 | 979 |
