С изоляцией из кремнийорганической резины
КПРВКнг(А)-FRLSLTx
Производитель —
Оценка (средняя 0)
Огнестойкий силовой кабель общей скрутки КПРВКнг(А)-FRLSLTx 2x4,0(N) для ОПС и СОУЭ имеет 2 жилы диаметром 2,55 мм (сечением 4 мм.кв.). Предназначен для групповой внутренней стационарной прокладки на социальных объектах (школы, сады, больницы, пр.). Кабель стоек...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КПРВКнг(А)-FRLSLTx
Огнестойкий силовой кабель общей скрутки КПРВКнг(А)-FRLSLTx 2x4,0(N) для ОПС и СОУЭ имеет 2 жилы диаметром 2,55 мм (сечением 4 мм.кв.). Предназначен для групповой внутренней стационарной прокладки на социальных объектах (школы, сады, больницы, пр.). Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре до 35С. Кабель в броне из стальных оцинкованных проволок защищён от механический воздействий, грызунов
НАЗНАЧЕНИЕ:

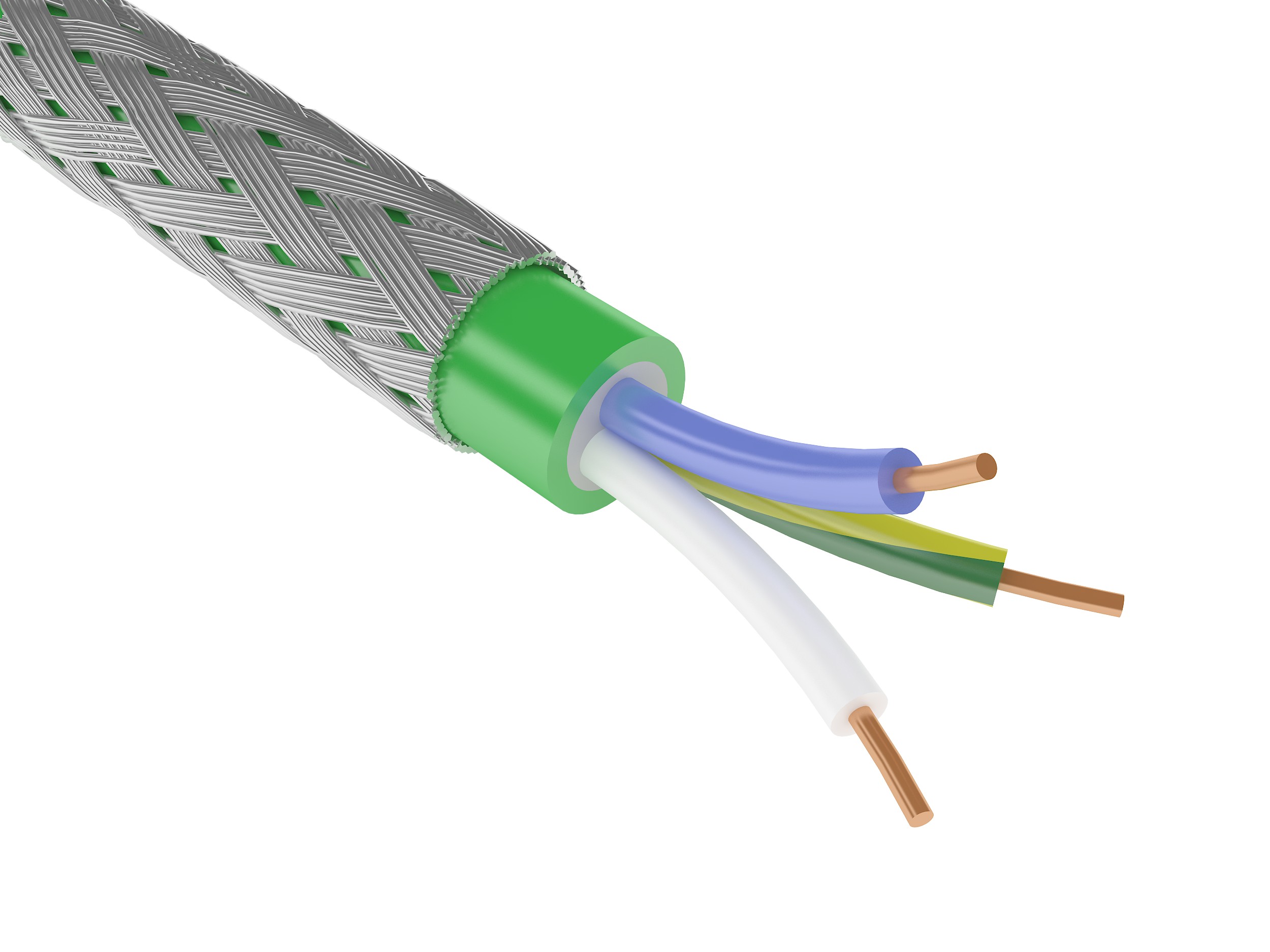

КОНСТРУКЦИЯ
Токопроводящая жила – медная однопроволочная
Изоляция - комбинированная (кремнийорганическая резина и безгалогенная композиция)
Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Броня – оплётка стальными оцинкованными проволоками
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
Класс пожарной опасности по ГОСТ 31565-2012 - П1б.1.2.1.2
Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин
Кабели не распространяют горение при групповой прокладке
Пониженное дымо- и газовыделение при горении и тлении кабеля
Низкая токсичность продуктов горения и тления кабеля – более 120 г/м3
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
2
2.55
1 класс
1х2,25
4
13,5
428
108
0.666
500
Деревянный барабан №8а
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические характеристики силовых кабелей в зависимости от сечения жил
| Параметр | 1,5 мм² | 2,5 мм² | 4,0 мм² | 6,0 мм² |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины (ГОСТ 224843-2012), Ом/км, не более | 12.10 | 7.41 | 4.61 | 3.08 |
| Допустимые токи односекундного короткого замыкания кабелей, кА | 0.21 | 0.34 | 0.54 | 0.81 |
Допустимые токовые нагрузки силовых кабелей при нормальном режиме работы
| Количество жил в кабеле | 1,5 мм² | 2,5 мм² | 4,0 мм² | 6,0 мм² |
|---|---|---|---|---|
| Для 2- и 3-жильных кабелей | 25 | 34 | 45 | 56 |
| Для 4- и 5-жильных кабелей | 23 | 32 | 42 | 52 |
Допустимые токовые нагрузки силовых кабелей в режиме перегрузки
| Количество жил в кабеле | 1,5 мм² | 2,5 мм² | 4,0 мм² | 6,0 мм² |
|---|---|---|---|---|
| Для 2- и 3-жильных кабелей | 30 | 40 | 54 | 67 |
| Для 4- и 5-жильных кабелей | 28 | 38 | 50 | 62 |
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 60 МОм
Все значения приведены с пересчетом на температуру 20°С
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -40°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30 лет
УСЛОВИЯ МОНТАЖА
- Минимальный радиус изгиба – 8 наружных диаметров кабеля.
- Минимальная температура прокладки – -15°С.
- Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
- Допустимые усилия при натяжении кабелей по трассе прокладки не должны превышать 50 Н/мм2 сечения жилы.
- Допустимая температура нагрева жил при коротком замыкании не более 160°С. Продолжительность короткого замыкания не должна превышать 5 с.
- Допустимая температура нагрева жил кабелей в режиме перегрузки – не более 90°С. Продолжительность работы кабелей в режиме перегрузки не должно быть более 8 ч в сутки и не более 1000 ч за срок службы.
- Длительно допустимая температура нагрева жил при эксплуатации - не более 70°С.
Цветовая кодировка жил в кабелях
Цвет изоляции нулевой жилы (N) - синий, жилы заземления (PE) - жёлто-зелёный.
| Число жил в кабеле | Цвет 1 | Цвет 2 | Цвет 3 | Цвет 4 | Цвет 5 |
|---|---|---|---|---|---|
| 2 жилы | Серый | Синий | |||
| 3 жилы | Серый | Коричневый | Чёрный | ||
| 3 жилы | Серый | Синий | Жёлто-зелёный | ||
| 4 жилы | Серый | Коричневый | Чёрный | Синий | |
| 4 жилы | Серый | Коричневый | Чёрный | Жёлто-зелёный | |
| 5 жил | Серый | Коричневый | Чёрный | Синий | Жёлто-зелёный |
