Крановый кабель Conductix-Wampfler WG / WG-D (N)TSCGEWOEU (FO)

Производитель — CONDUCTIX-WAMPFLER

Оценка (средняя 4)

Г ибкий крановый кабель среднего напряжения Conductix-Wampfler WG / WG-D представлен силовыми моделями и комбинированными с каналами для передачи данных (маркировка D). Имеет достаточно упругую конструкцию, идеально подходит для работы с моторизированными...

Запросить консультацию

Заказать продукцию

Характеристики

Документация

Характеристики — Крановый кабель Conductix-Wampfler WG / WG-D (N)TSCGEWOEU (FO)

Гибкий крановый кабель среднего напряжения Conductix-Wampfler WG / WG-D представлен силовыми моделями и комбинированными с каналами для передачи данных (маркировка D). Имеет достаточно упругую конструкцию, идеально подходит для работы с моторизированными катушками, также для питания контейнерных крановых установок (с высотой монтажа не более 7 метров), для тяжелой техники (горные выработки), судовых и промышленных разгрузочных кранов, стакер-реклаймеров.
Кабель усилен оплеткой в противодействие эффекту кручения, оболочки связаны между собой вулканизированной связью, высокая степень прочности к растяжению. Компактность и малый вес благодаря оптимизированному дизайну и высококачественным материалам. Подходит для наружных работ, не содержит силикон.
Технические характеристики кабеля Conductix-Wampfler WG / WG-D:

Количество токопроводящих жил: 3 — 5;
Оптоволокно (маркировка FO): 12 волокон, одномодовые E9/125 и мультимодовые 50/125 и 62.5/125;
Сечение жилы: 25 — 150 мм²;
Диаметр: 39 — 73 мм;
Номинальное напряжение: 6 — 10 кВ / 8,7 — 15 кВ / 12 — 20 кВ;
Проводник: электролитическая медь, тонкопроволочная;
Конфигурация: гибкий, лучше чем класс 5 (IEC 60228);
Разметка жил: в соответствии с DIN VDE 0250 часть 813;

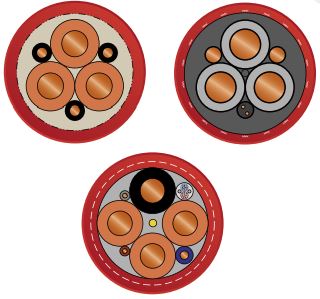

Скрутка жил: малая, провод заземления разделен на три части или на две в присутствии оптоволокна;
Изоляция: двойная, полупроводящий каучук + проводящая резина;
Внутренняя оболочка: специальное соединение на базе этиленпропиленовой резины (EPR), аналог 5GM3, усилена полиэфирной оплеткой против кручения;
Защитный слой:оплетка, вулканизированная связь между внутренней и наружной оболочками;
Внешняя оболочка: специальное соединение на базе полихлоропрена (PCP),аналог 5GM5;
Максимальная рабочая скорость (м/мин): 120;
Максимальное натяжение (Н/мм²): 20;
Минимальный радиус изгиба: 6 х диаметр кабеля (намотка), 7,5 х диаметр кабеля (направляющие блоки), для направляющего шкива S-типа ограничение 20 x диаметр кабеля;
Максимально допустимая температура для проводника: +90 °С;
Температура неподвижно: -40 °C … +80 °C;
Температура подвижно: -25 °C … +80 °C;

Типоразмеры: R- (N)TSCGEWOEU, R- (N)TSCGEWOEU-FO.
Требование к окружающей среде: использование на открытом воздухе и в помещениях, устойчив к воздействию ультрафиолетового излучения, озона, масел, влаги, не горюч (DIN VDE 0482 265-2-1, IEC 60332-1).
