Огнестойкие кабели промышленного интерфейса для систем безопасности

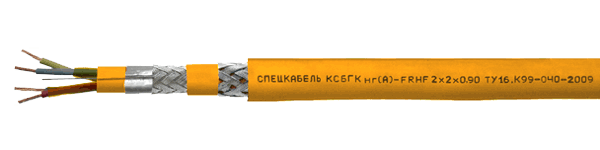

КСБГКнг(А)-FRHF Nх2хD
Производитель —
Оценка (средняя 4)
Область использования
Конструкция
Огнестойкие гибкие кабели промышленного интерфейса, предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС ), системах...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСБГКнг(А)-FRHF Nх2хD
Область использования |
Конструкция |
| Огнестойкие гибкие кабели промышленного интерфейса, предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КСБГнг (А)-FRHF Nx2xD имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах). По отдельному запросу изготавливаются в исполнении для эксплуатации на открытом воздухе. | Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с поясной изоляцией из безгалогенной композиции, с общим экраном из алюмолавсановой ленты и оплеткой из медной луженой проволоки, с броней в виде оплетки из стальных оцинкованных проволок диаметром 0,3 мм, в защитном шланге из полимерной композиции, не содержащей галогенов. Оболочка и защитный шланг оранжевого или черного цвета для прокладки кабеля на открытом воздухе. Кабели изготавливаются с числом пар до 10. |
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,78 | 0,90 | 1,10 | 1,20 | 1,50 | 2,00 | |
| Эквивалентное сечение жил, м м² | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 57,0 | 40,7 | 26,9 | 22,9 | 14,9 | 8,2 | |
| Асимметрия электрического сопротивления жил в паре, не более, % | 3 | 3 | 3 | 3 | 3 | 3 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 60 | 65 | 65 | 70 | 75 | 85 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 39 кГц | 0,41 | 0,37 | 0,28 | 0,26 | 0,23 | 0,20 |
| 1 МГц | 2,20 | 2,00 | 1,85 | 1,80 | 1,70 | 1,60 | |
| 10 МГц | 6,20 | 5,80 | 5,30 | 5,00 | 4,40 | 4,30 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 140±20 | 140±20 | 140±20 | 120±15 | 120±15 | 100±15 |
| 1 МГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБГКнг (А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБГКнг (А)-FRHF 1x2x0,78 | 12,4 | 186,0 | 220,1 | –50 ÷ 70 | 30 |
| КСБГКнг (А)-FRHF 2x2x0,78 | 16,6 | 249,0 | 319,9 | ||
| КСБГКнг (А)-FRHF 1x2x0,90 | 12,8 | 192,0 | 231,7 | ||
| КСБГКнг (А)-FRHF 2x2x0,90 | 17,5 | 262,5 | 343,2 | ||
| КСБГКнг (А)-FRHF 1x2x1,10 | 13,9 | 208,5 | 276,2 | ||
| КСБГКнг (А)-FRHF 2x2x1,10 | 19,3 | 289,5 | 412,9 | ||
| КСБГКнг (А)-FRHF 1x2x1,20 | 14,1 | 211,5 | 297,7 | ||
| КСБГКнг (А)-FRHF 2x2x1,20 | 19,7 | 295,5 | 441,1 | ||
| КСБГКнг (А)-FRHF 1x2x1,50 | 15,3 | 229,5 | 352,8 | ||
| КСБГКнг (А)-FRHF 2x2x1,50 | 21,5 | 322,5 | 529,1 | ||
| КСБГКнг (А)-FRHF 1x2x2,00 | 16,3 | 244,5 | 420,1 | ||
| КСБГКнг (А)-FRHF 2x2x2,00 | 23,5 | 352,5 | 634,6 | ||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
«Кабель КСБГКнг (А)-FRHF 2×2×1,20 ТУ16.К99-040-2009»
