Огнестойкие кабели промышленного интерфейса для систем безопасности

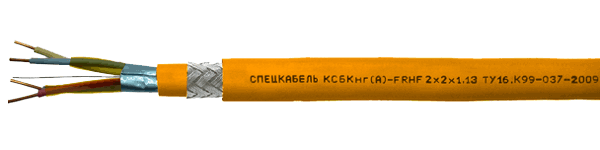

КСБКнг(А)-FRHF Nх2хD
Производитель —
Оценка (средняя 5)
Область использования
Конструкция
Огнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСБКнг(А)-FRHF Nх2хD
Область использования |
Конструкция |
| Огнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КСБнг (А)-FRHF Nx2xD имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах). По отдельному запросу изготавливаются в исполнении для эксплуатации на открытом воздухе. Кабель марки КСБКнг (А)-FRHF Nx2x0.80 может применяться взамен кабелей типа JE-H (St)HRH Nx2x0,8 Bd FE180. | Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с общим экраном из алюмолавсановой ленты и с дренажным проводником из медной луженой проволоки, в оболочке из полимерной композиции, не содержащей галогенов), с броней в виде оплетки из стальных оцинкованных проволок диаметром 0,3 мм, в защитном шланге из полимерной композиции, не содержащей галогенов оранжевого или черного цвета, при эксплуатации на открытом воздухе. Кабели изготавливаются с числом пар до 20. |
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Эквивалентное сечение жил, м м² | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км | 126,0 | 74,8 | 51,0 | 37,6 | 25,2 | 16,0 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 70 | 75 | 75 | 80 | 85 | 95 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
| 39 кГц | 0,43 | 0,39 | 0,29 | 0,27 | 0,24 | 0,21 | |
| 1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
| 1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБКнг (А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБКнг (А)-FRHF 1x2x0,64 | 10,8 | 162,0 | 172,3 | –60 ÷ 70 | 30 |
| КСБКнг (А)-FRHF 2x2x0,64 | 14,7 | 220,5 | 267,3 | ||
| КСБКнг (А)-FRHF 1x2x0,80 | 11,7 | 175,5 | 195,7 | ||
| КСБКнг (А)-FRHF 2x2x0,80 | 16,1 | 241,5 | 307,3 | ||
| КСБКнг (А)-FRHF 1x2x0,98 | 12,5 | 187,5 | 214,5 | ||
| КСБКнг (А)-FRHF 2x2x0,98 | 17,7 | 265,5 | 344,9 | ||
| КСБКнг (А)-FRHF 1x2x1,13 | 13,2 | 198,0 | 237,9 | ||
| КСБКнг (А)-FRHF 2x2x1,13 | 18,7 | 280,5 | 383,1 | ||
| КСБКнг (А)-FRHF 1x2x1,38 | 13,9 | 208,5 | 264,9 | ||
| КСБКнг (А)-FRHF 2x2x1,38 | 19,7 | 295,5 | 431,2 | ||
| КСБКнг (А)-FRHF 1x2x1,78 | 14,9 | 223,5 | 303,4 | ||
| КСБКнг (А)-FRHF 2x2x1,78 | 21,7 | 325,5 | 508,6 | ||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
«Кабель КСБКнг (А)-FRHF 4×2×1,13 ТУ16.К99-037-2009»
