Огнестойкие кабели промышленного интерфейса для систем безопасности
КСБнг(А)-FRHF
Производитель —
Оценка (средняя 5)
КСБнг (А )-FRHF Nx2xD
ТУ16.К99-037-2009
Область использования
Огнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСБнг(А)-FRHF
КСБнг (А)-FRHF Nx2xD
ТУ16.К99-037-2009
Область использованияОгнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабель марки КСБнг (А)-FRHF Nx2x0.64 и Nx2x0.80 может применяться взамен кабелей типа JE-H (St)HRH Nx2x0,6 и Nx2x0,8 Bd FE180. Могут использоваться на атомных станциях, в системах класса безопасности 2–4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель КСБнг (А)- FRHF с защитным шлангом чёрного цвета – для прокладки на открытом воздухе. Допускается эксплуатация кабеля в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. |

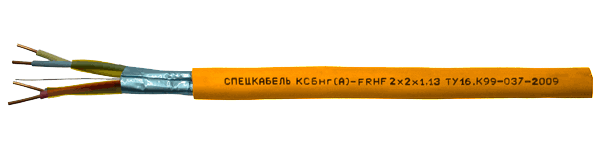

КонструкцияПары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с общим экраном из алюмолавсановой ленты и с контактным проводником из медной луженой проволоки, в оболочке из безгалогенной полимерной композиции. Оболочка оранжевого цвета, для прокладки кабеля КСБнг (А)-FRHF на открытом воздухе – черного цвета. Кабели изготавливаются с числом пар до 40, в зависимости от диаметра жил. |
Соответствие нормативным документам
Кабель полностью удовлетворяет требованиям нормативных документов «Технического регламента о пожарной безопасности» ГОСТ Р 53315-2009, СП 5.13130.2009, СП 6.13130.2009, в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1б (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут). Сертифицирован в системе пожарной безопасности и ГОСТ Р. Класс пожарной опасности П1б.1.1.2.1 по ГОСТ Р 53315-2009.
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Эквивалентное сечение жил, м м² | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км | 126,0 | 74,8 | 51,0 | 37,6 | 25,2 | 16,0 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 70 | 75 | 75 | 80 | 85 | 95 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
| 39 кГц | 0,43 | 0,39 | 0,29 | 0,27 | 0,24 | 0,21 | |
| 1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
| 1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБнг (А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБнг (А)-FRHF 1x2x0,64 | 5.6 | 10 Х Dндопускается однократно 7 Х Dн |
34,6 | монтаж: – 15 ÷ 50эксплуат.: – 60 ÷ 70 |
30 |
| КСБнг (А)-FRHF 2x2x0,64 | 9.5 | 63,2 | |||
| КСБнг (А)-FRHF 1x2x0,80 | 6,6 | 48,4 | |||
| КСБнг (А)-FRHF 2x2x0,80 | 11,0 | 88,4 | |||
| КСБнг (А)-FRHF 1x2x0,98 | 7,3 | 59,3 | |||
| КСБнг (А)-FRHF 2x2x0,98 | 12,5 | 110,8 | |||
| КСБнг (А)-FRHF 1x2x1,13 | 7,8 | 70,3 | |||
| КСБнг (А)-FRHF 2x2x1,13 | 13,3 | 130,5 | |||
| КСБнг (А)-FRHF 1x2x1,38 | 8,4 | 86,0 | |||
| КСБнг (А)-FRHF 2x2x1,38 | 14,3 | 160,8 | |||
| КСБнг (А)-FRHF 1x2x1,78 | 9,4 | 118,7 | |||
| КСБнг (А)-FRHF 2x2x1,78 | 16,1 | 225,4 | |||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
«Кабель КСБнг (А)-FRHF 2×2×0,80 ТУ16.К99-037-2009»
«Кабель КСБнг (А)-FRHF 2×2×0,80 ТУ16.К99-037-2009»
