Огнестойкие кабели промышленного интерфейса для систем безопасности

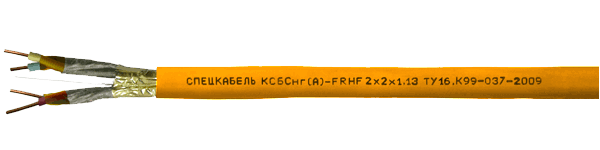

КСБСнг(А)-FRHF Nх2хD
Производитель —
Оценка (средняя 5)
Область использования
Конструкция
Огнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСБСнг(А)-FRHF Nх2хD
Область использования |
Конструкция |
| Огнестойкие интерфейсные кабели, огнестойкая «витая пара», предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КСБСнг (А)-FRHF Nx2xD имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах). По отдельному запросу изготавливаются в исполнении для эксплуатации на открытом воздухе. Кабель марки КСБСнг (А)-FRHF Nx2x0.80 может применяться взамен кабелей типа JE-H (St)H Nx2x0.8 Bd FE180. | Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с общим экраном из алюмолавсановой ленты и с дренажным проводником из медной луженой проволоки, в оболочке из полимерной композиции, не содержащей галогенов. Оболочка оранжевого, а для прокладки кабеля на открытом воздухе, черного цвета. Кабели изготавливаются с числом пар до 40. |
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Эквивалентное сечение жил, м м² | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км | 126,0 | 74,8 | 51,0 | 37,6 | 25,2 | 16,0 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 70 | 75 | 75 | 80 | 85 | 95 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
| 39 кГц | 0,43 | 0,39 | 0,29 | 0,27 | 0,24 | 0,21 | |
| 1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
| 1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБСнг (А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБСнг (А)-FRHF 1x2x0,64 | 6,0 | 60,0 | 38,5 | –60 ÷ 70 | 30 |
| КСБСнг (А)-FRHF 2x2x0,64 | 10,2 | 102,0 | 71,3 | ||
| КСБСнг (А)-FRHF 1x2x0,80 | 7,0 | 70,0 | 53,8 | ||
| КСБСнг (А)-FRHF 2x2x0,80 | 11,7 | 117,0 | 99,9 | ||
| КСБСнг (А)-FRHF 1x2x0,98 | 7,7 | 77,0 | 66,5 | ||
| КСБСнг (А)-FRHF 2x2x0,98 | 13,2 | 132,0 | 124,9 | ||
| КСБСнг (А)-FRHF 1x2x1,13 | 8,2 | 82,0 | 77,3 | ||
| КСБСнг (А)-FRHF 2x2x1,13 | 14,0 | 140,0 | 145,5 | ||
| КСБСнг (А)-FRHF 1x2x1,38 | 8,7 | 87,0 | 93,2 | ||
| КСБСнг (А)-FRHF 2x2x1,38 | 14,9 | 149,0 | 177,1 | ||
| КСБСнг (А)-FRHF 1x2x1,78 | 9,7 | 97,0 | 129,5 | ||
| КСБСнг (А)-FRHF 2x2x1,78 | 16,8 | 168,0 | 233,7 | ||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
«Кабель КСБСнг (А)-FRHF 2×2×1,38 ТУ16.К99-037-2009»
