КШВЭБбШв
Оценка (средняя 5)

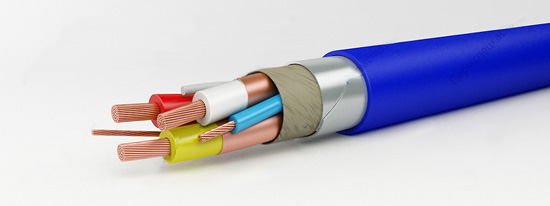

КШВЭБбШв  — Кабель шахтный силовой с медными жилами c изоляцией из поливинилхлоридного пластиката, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КШВЭБбШв
КШВЭБбШв — Кабель шахтный силовой с медными жилами c изоляцией из поливинилхлоридного пластиката, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.
КШВЭПбШв — Кабель шахтный силовой с медными жилами c изоляцией из поливинилхлоридного пластиката, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.
КШПвЭБбШв — Кабель шахтный силовой с медными жилами с изоляцией из сшитого полиэтилена, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.
КШПвЭПбШв — Кабель шахтный силовой с медными жилами с изоляцией из сшитого полиэтилена, с экраном из электропроводя-щей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поли¬винилхлоридного пластиката, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.
Применение: Кабели предназначены для передачи и распределения электроэнергии в шахтных электрических сетях при прокладке их по горизонтальным и наклонным выработкам шахт и по скважинам на подвеске к тросу. Прокладка кабелей должна осуществляться в соответствии с ПБ 05-618-03, РД 06-572-03.

Конструкция: 1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 (для жилы заземления, вспомогательных жил) или не ниже 2 (для основных жил) класса по ГОСТ 22483. 2. Изоляция — из поливинилхлоридного пластиката для кабелей КШВЭБбШв, КШВЭПбШв, из сшитого полиэтилена для кабелей КШПвЭБбШв, КШПвЭПбШв. 3. Экран – наложен поверх каждой основной изолированной жилы с перекрытием из одной ленты электропроводящей бумаги и одной ленты медной ленты. 4. Скрутка – три основных изолированных жилы круглой формы одинакового сечения и одна жила меньшего сечения (жила заземления (PE) или вспомогательная) или три изолированных жилы секторной формы одинакового сечения и одна жила заземления, состоящая из трех проволок, суммарное сечение которых должно соответствовать сечению жилы заземления. Жила заземления не имеет изоляцию. Номинальные сечения вспомогательных жил и жил заземления в зависимости от сечения основных жил указаны в таблице 1 и 2. 5. Внутренняя оболочка — из поливинилхлоридного пластиката. Внутренняя оболочка заполняет промежутки между изолированными жилами, придавая кабелю форму, близкую к круглой. Без заполнения могут быть кабели круглой формы с сечением до 50 м м². 6. Броня – из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты для кабелей марок КШВЭБбШв, КШВЭПбШв или из стальных проволок, наложенных сплошным повивом (для кабелей марок КШПвЭБбШв, КШПвЭПбШв). 7. Защитный шланг — из поливинилхлоридного пластиката красного цвета.

Таблица 1 — Номинальные сечения жил заземления и вспомогательных жил в зависимости от сечения основных жил круглой формы.

Наименование

жилы

Номинальное сечение жилы, мм2

Основная жила круглой формы

16

25

35

50

70

95

120

150

185

240

Жила заземления

10

10

10

16

16

25

35

50

50

50

Вспомогательная жила

6

6

6

10

10

10

10

10

10

10

Таблица 2 — Номинальные сечения жил заземления в зависимости от сечения основных жил секторной формы

Наименование

жилы

Номинальное сечение жилы, мм2

Основная жила секторной формы

70

95

120

150

185

240

Жила заземления*

16

25



25

35



35

50



50

70

95

50

70

95

50

70

95


Технические характеристики: Вид климатического исполнения по ГОСТ 15150-69- УХЛ, категории размещения 5. Диапазон температур эксплуатации — от минус 40 оС до 50 оС Относительная влажность воздуха при температуре до +35 оС до 98%. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже минус 15 оС. Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указаных в таблице 3.

Таблица 3 – Допустимые температуры нагрева токопроводящих жил кабелей

Материал изоляции

кабелей

Допустимая температура нагрева жил кабеля, оС

длительно допустимая

в режиме перегрузки

предельная при коротком замыкании

Поливинилхлоридный пластикат

70

90

160

Сшитый полиэтилен

90

130

250


Продолжительность короткого замыкания не должна превышать 4 с. Допустимые токовые нагрузки кабелей при длительно допустимой температуре на токопроводящих жилах при температуре окружающей среды 25 оС должны соответствовать указанным в таблице 4.


Таблица 4 — Допустимые токовые нагрузки кабелей с медными жилами

Номинальное сечение жилы, мм2

Допустимая токовая нагрузка с изоляцией, А

На напряжение 1,2 кВ

На напряжение 6 кВ

Из поливинил-хлоридного пластиката

Из сшитого полиэтилена

Из поливинил-хлоридного пластиката

Из сшитого полиэтилена

16,0

93

117

89

116

25,0

115

144

11

143

35,0

141

176

135

172

50,0

177

221

165

205

70,0

226

282

210

253

95,0

274

329

255

307

120,0

321

385

300

352

150,0

370

444

335

397

185,0

421

505

385

453

240,0

470

560

430

500


Таблица 5 — Вес и диаметры
  Количество и сечение жил,
шт х м²м
  Номинальный наружный диаметр,
мм
Масса кабеля,
кг/км
основных вспомогательных заземления
3х6 1х6 1х6 25,7 1113
3х10 1х6 1х6 27,0 1325
3х16 1х6 1х6 29,5 1601
3х25 1х6 1х10 30,7 1925
3х35 1х6 1х16 33,2 2365
3х50 1х10 1х16 37,1 3025
3х70 1х10 1х16 40,7 3764
3х95 1х10 1х16 44,8 4652
3х120 1х10 1х16 48,2 5502
3х150 1х10 1х16 51,9 6538
3х185 1х10 1х16 55,9 7762
3х240 1х10 1х16 61,5 9591

Строительная длина кабелей – не менее 200 м. Допускается в партии не более 10% кабелей длиной не менее 100 м от общей длины сдаваемой партии.
Гарантийный срок эксплуатации — 1 год с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления. Срок службы — 5 лет со дня ввода кабеля в эксплуатацию.
