Характеристики — КСОпЭПЭнг-HF
ТУ 16.К71-332-2003 (МЭК 60092-350)
Назначение
Кабели предназначены для стационарной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Материалы, используемые для изготовления изоляции и оболочки судовых кабелей, соответствуют требованиям МЭК 60092-351 и МЭК 60092-359, в том числе безгалогенные.
Кабели предназначены для эксплуатации при повышенной рабочей температуре среды до +45 °С, при пониженной температуре среды в условиях стационарной прокладки до -40 °С, при воздействии относительной влажности до 98 % при температуре до +40 °С. Максимальная длительно допустимая температура на токопроводящей жиле для всех кабелей — +85 °С.
Кабели сохраняют работоспособность до 10 циклов за весь срок службы после воздействия токов короткого замыкания при температуре до +250 °С, времени воздействия — до 1 сек.
Кабели обеспечивают:
-
нераспространение горения при прокладке в пучках по категории А (ГОСТ Р МЭК 60332-3);
-
пониженное выделение ядовитых, токсичных и коррозионноактивных продуктов горения (ГОСТ Р МЭК 60754-2);
-
пониженное выделение хлористого водорода при горении и тлении;
-
пониженные значения дымообразования при горении и тлении;
-
показатель рН (кислотное число) — не менее 4,3.
Кабели выдерживают:
-
в ПВХ оболочке кратковременное воздействие смазочных масел и дизельного топлива;
-
кратковременное воздействие морской воды (герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 2,0 МПа (20 кгс/см2);
-
воздействие плесневых грибов (степень обрастания — не более двух баллов).

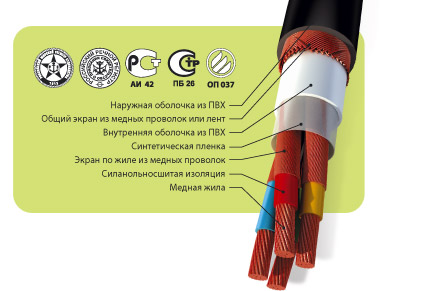

Номенклатура и конструктивные особенности
|
Марка кабеля |
Особенности конструкции |
|---|---|
|
КСОВнг-LS |
Изоляция из полиолефиновой композиции, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением |
|
КСОПнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОВЭнг-LS |
То же, что КСОВнг-LS, в общем экране под оболочкой |
|
КСОПЭнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОЭВнг-LS |
Изоляция из полиолефиновой композиции, экранированные жилы, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением |
|
КСОЭПнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОЭВЭнг-LS |
То же, что КСОЭВнг-LS, в общем экране под оболочкой |
|
КСОЭПЭнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОпВЭнг-LS |
Изоляция из полиолефиновой композиции, парная скрутка жил, общий экран под оболочкой, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением |
|
КСОпПЭнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОпЭВнг-LS |
Изоляция из полиолефиновой композиции, парная скрутка жил, экранированные пары, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением |
|
КСОпЭПнг-HF |
То же, в оболочке из безгалогенной композиции |
|
КСОпЭВЭнг-LS |
То же, что КСОпЭВнг-LS, в общем экране под оболочкой |
|
КСОпЭПЭнг-HF |
То же, в оболочке из безгалогенной композиции |
LS - низкое дымо- и газовыделение (Low Smoke).
HF - безгалогенный (Halogen Free).
Сортамент
|
Марка кабеля |
Преимущественная область применения |
Номинальная частота, кГц, не более |
Номинальное напряжение, кВ |
Число жил (пар) |
Диапазон номинальных сечений, мм2 |
|
|---|---|---|---|---|---|---|
|
переменное (U0/U) |
постоянное |
|||||
|
КСОВнг-LS КСОПнг-HF КСОВЭнг-LS |
В силовых и осветительных сетях, в цепях управления, контроля, для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при кратковременном воздействии морской воды |
0,4 |
0,6/1,0 |
1,2 |
1, 2, 3 |
0,5-120 |
|
КСОПЭнг-HF |
200 |
0,6/1,0 |
0,69 |
4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 37, 48, 52 |
0,5-2,5 |
|
|
КСОЭВнг-LS КСОЭПнг-HF КСОЭВЭнг-LS КСОЭПЭнг-HF |
В цепях контроля, управления, телефонной связи, для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при кратковременном воздействии морской воды |
200 |
0,6/1,0 |
0,69 |
2, 3, 4, 5, 7, 12, 14, 16, 19, 24, 27, 30, 37, 48, 52 |
0,5-1,5 |
|
КСОпВЭнг-LS КСОпПЭнг-HF КСОпЭВнг-LS КСОпЭПнг-HF КСОпЭВЭнг-LS КСОпЭПЭнг-HF |
То же |
200 |
0,15/0,25 |
- |
1, 2, 4, 7, 10, 14, 19, 24, 30, 37, 48 |
0,5; 0,75 |
Строительная длина — не менее 100 м.
Срок службы — 30 лет.
Пример условного обозначения кабеля марки КСОВнг-LS с тремя жилами сечением 50 мм2: «Кабель КСОВнг-LS 3 х 50 ТУ 16.К71-332-2003».
Пример условного обозначения кабеля марки КСОПнг-HF с четырьмя основными жилами и жилой заземления сечением 1,5 мм2: «Кабель КСОПнг-HF 5 х 1,5 3 ТУ 16.К71-332-2003».
