КСПЭ 5е
Оценка (средняя 0)
Назначение Кабели витая пара предназначены для применения в структурированных кабельных системах категории 5е по стандарту ИСО/МЭК 11801 в частотном диапазоне до 100 МГц. Кабели соответствуют требованиям ГОСТ Р 54429-2011 и стандарта ANSI/TIA-568-С.2. Возможно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСПЭ 5е

Назначение

Кабели витая пара предназначены для применения в структурированных кабельных системах категории 5е по стандарту ИСО/МЭК 11801 в частотном диапазоне до 100 МГц. Кабели соответствуют требованиям ГОСТ Р 54429-2011 и стандарта ANSI/TIA-568-С.2. Возможно их применения в качестве кабелей «последней мили» в сетях широкополосного абонентского доступа (ШПД), Fast Ethernet и Gigabit Ethernet, в системах цифрового телевидения, IP-системах, охраны и контроля доступа.

Пример записи обозначения кабеля:

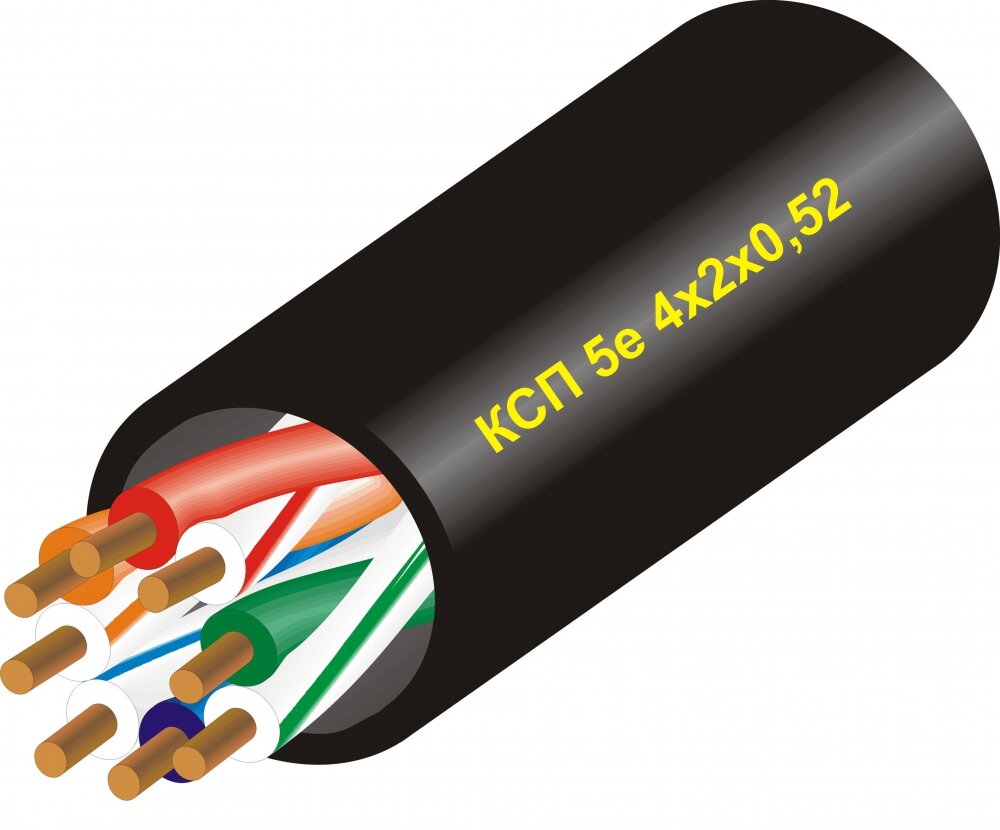

КСП 5е 4х2х0,52 ТУ 3574-005-12154334-2005

Пример маркировки кабельного изделия:

КСП 5е 4х2х0,52 U/UTP Cat. 5e 4PR 24AWG РЕ

Возможно изготовление кабеля с маркировкой заказчика, а так же в коробке заказчика.

Материалы, применяемые для изготовления кабеля

  • композиция полиэтиленов для изоляции жил – ГОСТ 16336-2013;
  • композиция полиэтиленов для оболочек – ГОСТ 16336 - 2013;
  • проволока медная марки ММ – ТУ 16-705.492-2005;
  • проволока медная лужёная – ТУ 16-505.850-75;
  • материал фольгированный композиционный гибкий (алюмофлекс) – ТУ 2358-017-50157149-2004;
  • проволока стальная оцинкованная для проводов и кабелей – ТУ14-4-1457-87;
  • проволока стальная общего назначения – ГОСТ 3282-74;
  • проволока стальная латунированная – ТУ 1221-293-00187211-00.

Допускается применение других равноценных материалов, обеспечивающих выполнение требований установленных в технических условиях.

Конструктивные размеры

Марка кабеля КСП 5е КСПЭ 5е КСПт 5е КСПЭт 5е
Число пар 1 2 4 2 4 1 2 4 2 4
Диаметр токопроводящих жил, мм 0,52мм
Диаметр изолированной жилы, не более, мм 1,22
Наружный диаметр кабеля, мм 3,6 3,6х5,2 6,5 3,6х5,2 6,5 4,2х9,0 6,7х11,5 7,9х12,7 6,7х11,5 7,9х12,7
Расчетная масса 1 км кабеля, кг* 11,3 18,0 29,9 31,4 33,3 15,9 28,6 34,0 45,4 47,0

* Расчетная масса кабеля приведена в качестве справочного материала

Токопроводящие жилы попарно скручены и имеют различную расцветку.

Электрические параметры

Эл. сопротивление жил, Ом/100м не более Волновое сопротивление на частоте 100МГц, Ом Рабочая емкость пары, нФ/100м Коэффициент затухания, дБ/100 м, не более Затухание отражения (RL), дБ, не менее Переходное затухание на ближнем конце (NEXT), дБ, не менее Защищенность на дальнем конце (EL FEXT), дБ, не менее
Частота, МГц Частота, МГц Частота, МГц Частота, МГц
4 10 62,5 100 4 10 62,5 100 4 10 62,5 100 4 10 62,5 100
9,1 100±15 5,6 4,1 6,5 17,0 22 23 25 21,5 20,1 56,3 50,3 38,4 35,3 52,0 44,0 28,0 24,0

Эксплуатационные характеристики

Монтаж кабеля должен производиться при температуре не ниже минус 20°С.

Минимальный радиус изгиба кабеля при прокладке и монтаже – 40 мм.

Гарантия производителя

Срок службы кабелей– не менее 15 лет, при соблюдении условий хранения и эксплуатации

Гарантийный срок эксплуатации кабелей – 3 года с момента ввода в эксплуатацию.
