ТУ 76.К71-061-89 Назначение Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2 048 кБит/с при напряжении дистанционного питания...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСППБ

ТУ 76.К71-061-89

Назначение

Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2 048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока.

Кабель марки КСПП применяется для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повы­шенной опасностью повреждения грызунами.

Кабели марок КСПЗП, КСПЗПБ с гидрофобным заполнением применяются в условиях с повышенной влажностью.

Кабели марок КСППБ, КСПЗПБ применяются для прокладки в грунтах, не подверженных смещению, не характеризующихся повышенной коррозийной опасностью по отношению к стальной броне.

Монтаж кабелей производится при температуре не ниже -10 °С, с радиусом изгиба не менее 15 наружных диаметров кабеля.

Кабели эксплуатируются при температуре окружающей среды в условиях фиксированного монтажа от -50 до +50 °С.

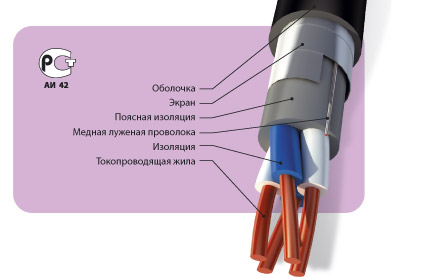

Конструкция

Токопроводящие жилы из медной проволоки с полиэтиленовой изоляцией скручены в четверку.

Рабочие пары, расположенные по диагонали, имеют отличительную расцветку. Изоляция первой пары — натурального цвета, второй пары — синего цвета.

Свободное пространство кабелей марок КСПЗП, КСПЗПБ заполнено гидрофобным заполнителем.

На скрученный и на скрученный заполненный сердечники наложена поясная изоляция из полиэтилена.

Поверх поясной изоляции наложен экран из алюмополиэтиленовой ленты. Поверх экрана наложена оболочка из полиэтилена. На оболочке кабеля не реже чем через 1 м нанесены обозначения товарного знака предприятия-изготовителя и год изготовления кабеля.

В кабелях марки КСППБ, КСПЗПБ поверх экрана накладывается броня из стальной ленты с битумным покрытием и оболочка из ПЭ.



Сортамент

Марка кабеля

Номинальные размеры, мм

диаметр токопроводящих жил

толщина изоляции жил

толщина поясной изоляции

толщина оболочки

максимальный наружный диаметр кабеля

КСПП, КСПЗП

0,9

0,95

0,8

1,8

14,0

1,2

0,80

0,8

1,8

14,0

КСППБ, КСПЗПБ

0,9

0,95

0,8

1,8

14,5

1,2

0,80

0,8

1,8

14,5



Электрические параметры

Параметры

Частота тока, кГц

Нормируемое номинальное значение

1. Электрическое сопротивление жил, пересчитанное на 1 км длины и температуру +20 °С, не более, Ом, для жил диаметром: 1,2 мм 0,9 мм

постоянный ток

15,8

28,4

2. Омическая асимметрия жил, пересчитанная на 750 м длины и температуру +20 °С, Ом, не более, для жил диаметром 1,2 и 0,9 мм:

  • для 100 % значений

  • для 95 % значений

  • для 90 % значений

постоянный ток

1,0

0,5

0,3

3. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С, МОм, не менее

постоянный ток

15 000

4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не менее, для жил диаметром:

  • 1,2 мм

  • 0,9 мм

0,8 или 1,0

0,8 или 1,0

43,5 ± 3

35 ± 3

5. Электрическое сопротивление изоляции оболочки, пересчитанное на 1 км длины и температуру +20 °С, МОм, не менее

постоянный ток

5

6. Электрическое сопротивление экрана, пересчитанное на 1 км длины и температуру +20 °С, Ом, не более

постоянный ток

15

7. Переходное затухание между цепями кабеля на ближнем конце, пересчитанное на 750 м длины, при цифровом влияющем сигнале в виде псевдослучайной последовательности (ПСП), дБ, не менее:

при скорости передачи 1 024 кБит/с

— для 100 % значений;

— для 80 % значений

при скорости передачи 2 048 кБит/с

— для 100 % значений;

— для 80 % значений

постоянный ток





64

67



59

62

8. Защищенность между цепями кабеля на дальнем конце, пересчитанная на 750 м длины, при цифровом влияющем сигнале в виде ПСП при скоростях передачи 1 024  и 2 048 кБит/с, дБ, не менее

постоянный ток

45

9. Номинальное волновое сопротивление кабеля, Ом, для диаметра жилы:





0,9 мм

512

1 024

143

141

1,2 мм

512

1 024

114

113

10. Коэффициент затухания, дБ/км, не более, для диаметра жилы:





0,9 мм

512

1 024

6,9

7,5

1,2 мм

512

1 024

6,5

8,0



Строительная длина — не менее 750 м.

Минимальный срок службы кабелей:

  • без гидрофобного заполнения — 15 лет;

  • с гидрофобным заполнением — 20 лет.

Пример условного обозначения: «Кабель КСПП 1x4x0,9 ТУ 16.К71-061-89».
