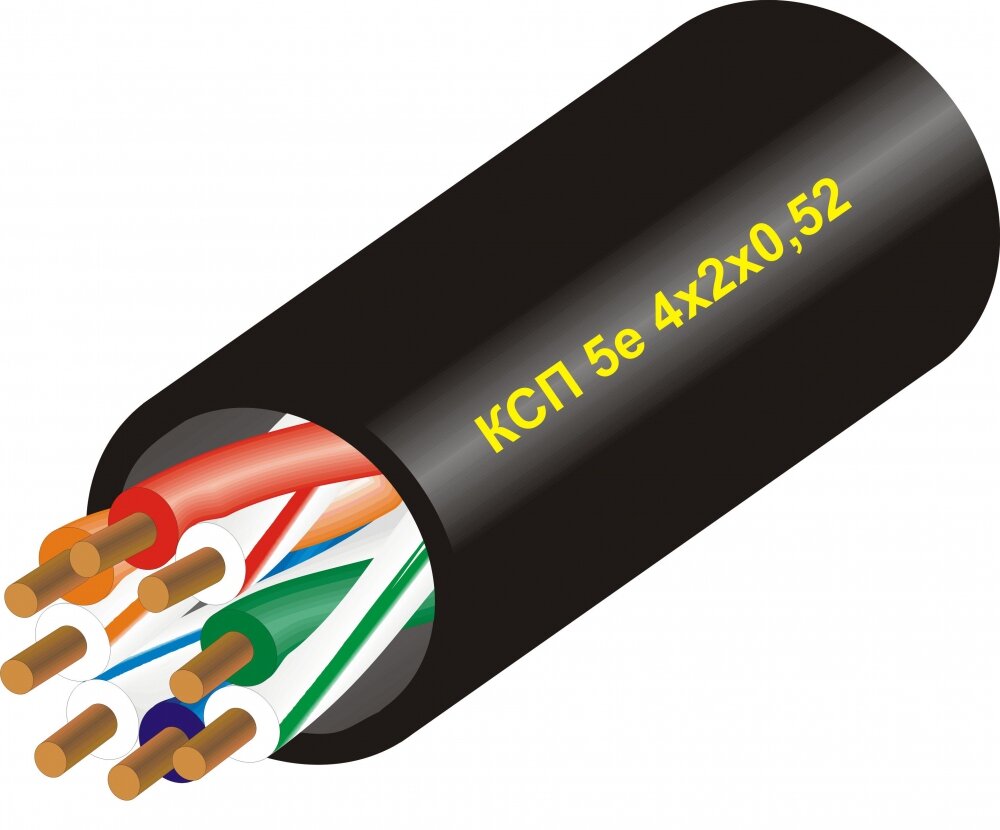

КСПт 5е
Производитель —
Оценка (средняя 0)
Назначение
Кабели витая пара предназначены для применения в структурированных кабельных системах категории 5е по стандарту ИСО/МЭК 11801 в частотном диапазоне до 100 МГц. Кабели соответствуют требованиям ГОСТ Р 54429-2011 и стандарта ANSI/TIA-568-С.2. Возможно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСПт 5е
Назначение
Кабели витая пара предназначены для применения в структурированных кабельных системах категории 5е по стандарту ИСО/МЭК 11801 в частотном диапазоне до 100 МГц. Кабели соответствуют требованиям ГОСТ Р 54429-2011 и стандарта ANSI/TIA-568-С.2. Возможно их применения в качестве кабелей «последней мили» в сетях широкополосного абонентского доступа (ШПД), Fast Ethernet и Gigabit Ethernet, в системах цифрового телевидения, IP-системах, охраны и контроля доступа.
Пример записи обозначения кабеля:
КСП 5е 4х2х0,52 ТУ 3574-005-12154334-2005
Пример маркировки кабельного изделия:
КСП 5е 4х2х0,52 U/UTP Cat. 5e 4PR 24AWG РЕ
Возможно изготовление кабеля с маркировкой заказчика, а так же в коробке заказчика.
Материалы, применяемые для изготовления кабеля
- композиция полиэтиленов для изоляции жил – ГОСТ 16336-2013;
- композиция полиэтиленов для оболочек – ГОСТ 16336 - 2013;
- проволока медная марки ММ – ТУ 16-705.492-2005;
- проволока медная лужёная – ТУ 16-505.850-75;
- материал фольгированный композиционный гибкий (алюмофлекс) – ТУ 2358-017-50157149-2004;
- проволока стальная оцинкованная для проводов и кабелей – ТУ14-4-1457-87;
- проволока стальная общего назначения – ГОСТ 3282-74;
- проволока стальная латунированная – ТУ 1221-293-00187211-00.
Допускается применение других равноценных материалов, обеспечивающих выполнение требований установленных в технических условиях.
Конструктивные размеры
| Марка кабеля | КСП 5е | КСПЭ 5е | КСПт 5е | КСПЭт 5е | ||||||
| Число пар | 1 | 2 | 4 | 2 | 4 | 1 | 2 | 4 | 2 | 4 |
| Диаметр токопроводящих жил, мм | 0,52мм | |||||||||
| Диаметр изолированной жилы, не более, мм | 1,22 | |||||||||
| Наружный диаметр кабеля, мм | 3,6 | 3,6х5,2 | 6,5 | 3,6х5,2 | 6,5 | 4,2х9,0 | 6,7х11,5 | 7,9х12,7 | 6,7х11,5 | 7,9х12,7 |
| Расчетная масса 1 км кабеля, кг* | 11,3 | 18,0 | 29,9 | 31,4 | 33,3 | 15,9 | 28,6 | 34,0 | 45,4 | 47,0 |
* Расчетная масса кабеля приведена в качестве справочного материала
Токопроводящие жилы попарно скручены и имеют различную расцветку.
Электрические параметры
| Эл. сопротивление жил, Ом/100м не более | Волновое сопротивление на частоте 100МГц, Ом | Рабочая емкость пары, нФ/100м | Коэффициент затухания, дБ/100 м, не более | Затухание отражения (RL), дБ, не менее | Переходное затухание на ближнем конце (NEXT), дБ, не менее | Защищенность на дальнем конце (EL FEXT), дБ, не менее | ||||||||||||
| Частота, МГц | Частота, МГц | Частота, МГц | Частота, МГц | |||||||||||||||
| 4 | 10 | 62,5 | 100 | 4 | 10 | 62,5 | 100 | 4 | 10 | 62,5 | 100 | 4 | 10 | 62,5 | 100 | |||
| 9,1 | 100±15 | ≤5,6 | 4,1 | 6,5 | 17,0 | 22 | 23 | 25 | 21,5 | 20,1 | 56,3 | 50,3 | 38,4 | 35,3 | 52,0 | 44,0 | 28,0 | 24,0 |
Эксплуатационные характеристики
Монтаж кабеля должен производиться при температуре не ниже минус 20°С.
Минимальный радиус изгиба кабеля при прокладке и монтаже – 40 мм.
Гарантия производителя
Срок службы кабелей– не менее 15 лет, при соблюдении условий хранения и эксплуатации
Гарантийный срок эксплуатации кабелей – 3 года с момента ввода в эксплуатацию.
