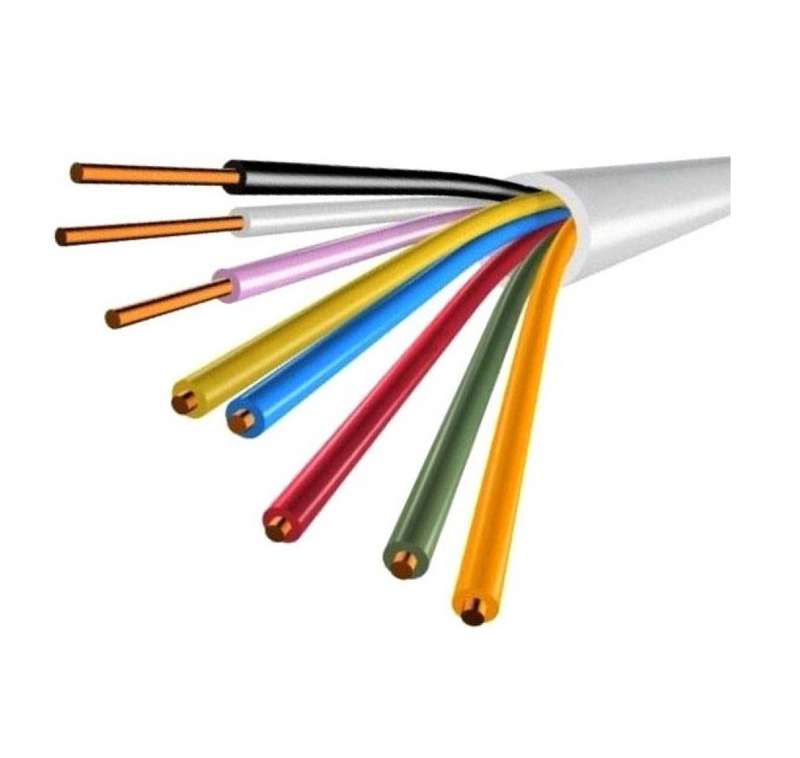

КСПВ
Оценка (средняя 0)
Назначение Для монтажа систем связи, сигнализации и телекоммуникаций, для прокладки внутри зданий и помещений, а также применения в других аналогичных целях. Используются при переменном напряжении до 100 В с частотой 50 Гц или постоянном напряжении...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСПВ

Назначение

Для монтажа систем связи, сигнализации и телекоммуникаций, для прокладки внутри зданий и помещений, а также применения в других аналогичных целях. Используются при переменном напряжении до 100 В с частотой 50 Гц или постоянном напряжении до 50 В. Кабели изготавливаются с изоляцией из полиэтилена и оболочкой из ПВХ пластиката, не распространяющего горение.

Соответствуют требованиям ТУ 3560-009-12154334-2009.

Пример записи обозначения кабеля

КСПВ 4х0,5 ТУ 3560-009-12154334-2009

Материалы, применяемые для изготовления кабеля:

  • проволока медная марки ММ – по ТУ 16-705.492-2005;
  • композиция полиэтилена для изоляции жил по ГОСТ 16336-2013;
  • композиция ПВХ пластиката для оболочек по ГОСТ 5960-72.

Конструктивные размеры

КСПВГ КСПВ
Количество жил с сечением 0,22, мм2 Номинальный наружный диаметр кабеля, мм Расчетная масса 1 км кабеля, кг Количество жил с номинальным диаметром, 0,4/0,5мм Номинальный наружный диаметр кабеля, мм Расчетная масса 1 км кабеля, кг диаметр, 0,4/0,5мм
2 3,35 11,30 2 3,35 9,94/11,30
4 3,85 18,00 4 3,85 16,30/18,00
6 4,4 24,86 6 4,4 20,50/24,86
8 4,8 31,10 8 4,8 25,40/31,10
10 5,35 38,4 10 5,35 30,40/38,40
12 5,55 43,1 12 5,55 34,90/43,10



Марка кабеля Номинальное сечение жилы, мм2 Количество единичных проволок в жиле, шт. Номинальный диаметр единичных проволок в жиле, мм Номинальная толщина изоляции, мм Максимальный наружный диаметр изолированной жилы, мм
КСПВГ 0,22 7 0,2 0,3 1,3
КСПВ 0,12 1 0,4 0,3 1,2
0,2 1 0,5 0,3 1,2

Электрические параметры

Сопротивление токопроводящих жил постоянному току при температуре 20°C не более:

  • для жил диаметром 0,4 мм – 148 Ом/км;
  • для жил диаметром 0,5 мм – 95 Ом/км;
  • для жил сечением 0,22 мм2 – 95 Ом/км.

Сопротивление изоляции при температуре 20 °C не менее 5 МОм*км.

Эксплуатационные характеристики

Монтаж кабеля должен производиться при температуре не ниже 0оС

Гарантия производителя:

Гарантийный срок хранения – 5 лет при соблюдении условий и правил хранения и транспортирования.

Гарантийный срок эксплуатации кабелей – 1 год с момента ввода в эксплуатацию.
