Кабели местной связи высокочастотные
КСПЗП
Производитель —
Оценка (средняя 5)
ТУ 76.К71-061-89
Назначение
Кабели
предназначены для линий межстанционной
и абонентской связи с системами передачи
с временным делением каналов и
импульсно-кодовой модуляцией со скоростью
передачи до 2 048 кБит/с при напряжении
дистанционного питания...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСПЗП
ТУ 76.К71-061-89
Назначение
Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2 048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока.
Кабель марки КСПП применяется для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной опасностью повреждения грызунами.
Кабели марок КСПЗП, КСПЗПБ с гидрофобным заполнением применяются в условиях с повышенной влажностью.
Кабели марок КСППБ, КСПЗПБ применяются для прокладки в грунтах, не подверженных смещению, не характеризующихся повышенной коррозийной опасностью по отношению к стальной броне.
Монтаж кабелей производится при температуре не ниже -10 °С, с радиусом изгиба не менее 15 наружных диаметров кабеля.
Кабели эксплуатируются при температуре окружающей среды в условиях фиксированного монтажа от -50 до +50 °С.

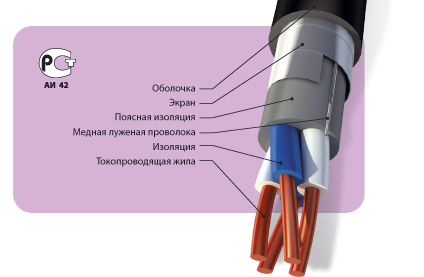

Конструкция
Токопроводящие жилы из медной проволоки с полиэтиленовой изоляцией скручены в четверку.
Рабочие пары, расположенные по диагонали, имеют отличительную расцветку. Изоляция первой пары — натурального цвета, второй пары — синего цвета.
Свободное пространство кабелей марок КСПЗП, КСПЗПБ заполнено гидрофобным заполнителем.
На скрученный и на скрученный заполненный сердечники наложена поясная изоляция из полиэтилена.
Поверх поясной изоляции наложен экран из алюмополиэтиленовой ленты. Поверх экрана наложена оболочка из полиэтилена. На оболочке кабеля не реже чем через 1 м нанесены обозначения товарного знака предприятия-изготовителя и год изготовления кабеля.
В кабелях марки КСППБ, КСПЗПБ поверх экрана накладывается броня из стальной ленты с битумным покрытием и оболочка из ПЭ.
Сортамент
|
Марка кабеля |
Номинальные размеры, мм |
||||
|---|---|---|---|---|---|
|
диаметр токопроводящих жил |
толщина изоляции жил |
толщина поясной изоляции |
толщина оболочки |
максимальный наружный диаметр кабеля |
|
|
КСПП, КСПЗП |
0,9 |
0,95 |
0,8 |
1,8 |
14,0 |
|
1,2 |
0,80 |
0,8 |
1,8 |
14,0 |
|
|
КСППБ, КСПЗПБ |
0,9 |
0,95 |
0,8 |
1,8 |
14,5 |
|
1,2 |
0,80 |
0,8 |
1,8 |
14,5 |
|
Электрические параметры
|
Параметры |
Частота тока, кГц |
Нормируемое номинальное значение |
|---|---|---|
|
1. Электрическое сопротивление жил, пересчитанное на 1 км длины и температуру +20 °С, не более, Ом, для жил диаметром: 1,2 мм 0,9 мм |
постоянный ток |
15,8 28,4 |
|
2. Омическая асимметрия жил, пересчитанная на 750 м длины и температуру +20 °С, Ом, не более, для жил диаметром 1,2 и 0,9 мм:
|
постоянный ток |
1,0 0,5 0,3 |
|
3. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С, МОм, не менее |
постоянный ток |
15 000 |
|
4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не менее, для жил диаметром:
|
0,8 или 1,0 0,8 или 1,0 |
43,5 ± 3 35 ± 3 |
|
5. Электрическое сопротивление изоляции оболочки, пересчитанное на 1 км длины и температуру +20 °С, МОм, не менее |
постоянный ток |
5 |
|
6. Электрическое сопротивление экрана, пересчитанное на 1 км длины и температуру +20 °С, Ом, не более |
постоянный ток |
15 |
|
7. Переходное затухание между цепями кабеля на ближнем конце, пересчитанное на 750 м длины, при цифровом влияющем сигнале в виде псевдослучайной последовательности (ПСП), дБ, не менее: при скорости передачи 1 024 кБит/с — для 100 % значений; — для 80 % значений при скорости передачи 2 048 кБит/с — для 100 % значений; — для 80 % значений |
постоянный ток |
64 67
59 62 |
|
8. Защищенность между цепями кабеля на дальнем конце, пересчитанная на 750 м длины, при цифровом влияющем сигнале в виде ПСП при скоростях передачи 1 024 и 2 048 кБит/с, дБ, не менее |
постоянный ток |
45 |
|
9. Номинальное волновое сопротивление кабеля, Ом, для диаметра жилы: |
|
|
|
0,9 мм |
512 1 024 |
143 141 |
|
1,2 мм |
512 1 024 |
114 113 |
|
10. Коэффициент затухания, дБ/км, не более, для диаметра жилы: |
|
|
|
0,9 мм |
512 1 024 |
6,9 7,5 |
|
1,2 мм |
512 1 024 |
6,5 8,0 |
Строительная длина — не менее 750 м.
Минимальный срок службы кабелей:
-
без гидрофобного заполнения — 15 лет;
-
с гидрофобным заполнением — 20 лет.
Пример условного обозначения: «Кабель КСПП 1x4x0,9 ТУ 16.К71-061-89».
