КССПВ-3 | кабели симметричные для цифровых систем передачи

КССПВ-3

Производитель — Российский производитель

Оценка (средняя 5)

ТУ 16.К71-281-99 (МЭК 61156-2) Назначение Кабели предназначены для стационарной прокладки внутри зданий, станций, сооружений, в аппаратуре и эксплуатации в структурированных кабельных системах связи по международному стандарту ИСО/МЭК 11801 в частотном...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КССПВ-3

ТУ 16.К71-281-99 (МЭК 61156-2)

Назначение

Кабели предназначены для стационарной прокладки внутри зданий, станций, сооружений, в аппаратуре и эксплуатации в структурированных кабельных системах связи по международному стандарту ИСО/МЭК 11801 в частотном диапазоне до 100 МГц. Рабочее номинальное напряжение не более 145 В переменного тока частотой 50 Гц в диапазоне температур от -30 до +60 °С и относительной влажности воздуха до 98 % при температуре до +35 °С.

Прокладка и монтаж кабеля производятся при температуре не ниже 0 °С. Минимальный радиус изгиба — 8 максимальных наружных диаметров кабеля.

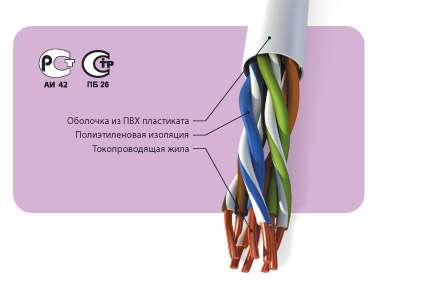

Конструкция

Кабели состоят из медных однопроволочных токопроводящих изолированных полиэтиленом жил, скрученных между собой в пары. В 2- и 4-парных кабелях пары скручены между собой. Поверх скрученных пар наложена оболочка из ПВХ пластиката серого цвета.

Номенклатура

Марка кабеля	Число пар	Обозначение по стандарту ИСО/МЭК 11801	Наименование кабеля
КССПВ-3	1 2 4	UTP1-Cat3 UTP2-Cat3 UTP4-Cat3	Кабель симметричный с полиэтиленовой изоляцией, в ПВХ оболочке 3-й категории (до 16 МГц)
КССПВ-4	1 2 4	UTP1-Cat4 UTP2-Cat4 UTP4-Cat4	То же, 4-й категории (до 20 МГц)
КССПВ-5	1 2 4	UTP1-Cat5 UTP2-Cat5 UTP4-Cat5	То же, 5-й категории (до 100 МГц)

Электрические параметры

Наименование параметров	Частота тока, кГц	Нормируемое номинальное значение
1. Электрическое сопротивление цепи, пересчитанное на 1 км и температуру +20 °С, Ом, не более	постоянный ток	180
2. Омическая асимметрия жил в паре, %, не более	постоянный ток	3
3. Электрическое сопротивление изоляции, пересчитанное на 1 км и температуру +20 °С, МОм, не менее	постоянный ток	5 000
4. Рабочая емкость на 1 км, нФ, не более	0,8 или 1,0	55
5. Емкостная асимметрия пар по отношению к земле для 2- и 4-парных кабелей на длине 100 м, пФ, не более	0,8 или 1,0	340

Параметры передачи кабелей

Наименование параметра	Частота, МГц	Нормируемое номинальное значение
Наименование параметра	Частота, МГц	КССПВ-3	КССПВ-4	КССПВ-5
1. Скорость распространения, тыс. км/сек., не менее	1-100	180	180	195
2. Коэффициент затухания при температуре +20 °С, на 100 м, дБ, не более	16	13,1	8,9	8,2
	20	-	10,2	9,2
	100	^-	^-	22 0
3. Переходное затухание на ближнем конце для 2- и 4-парных на 100 м, дБ, не менее	16	23	38	44
	20	-	36	42
	100	^-	^-	32
4. Волновое сопротивление, Ом	0,064	125 ± 25	125 ± 25	125 ± 25
4. Волновое сопротивление, Ом	1-100	100 ± 15	100 ± 15	100 ± 15

Конструктивные особенности

Число пар	Диаметр жилы, мм	Диаметр изолированной жилы, мм	Толщина оболочки, мм	Наружный диаметр кабеля (макс), мм	Расчетная масса кабеля, кг/км
1	0,52	1,0	0,5	3,5	11
2	0,52	1,0	0,6	5,3	19
4	0,52	1,0	0,6	6,0	32

Строительная длина — не менее 90 м.

Срок службы — не менее 15 лет.

Гарантийный срок эксплуатации — 3 года.

Пример условного обозначения: «Кабель КССПВ-5 4х2х0,52 ТУ 16,К71-281-99 11ТР4^5 «АмК» 2010».
