КТГ
Производитель —
Оценка (средняя 4)
ТУ 16.К73.05-93
Назначение
Кабели
предназначены для присоединения
передвижных механизмов к электрическим
сетям на номинальное напряжение 660 В
частотой до 400 Гц или постоянное напряжение
1 000 В.
Кабели
рассчитаны для работы при изгибах
радиусом не...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КТГ
ТУ 16.К73.05-93
Назначение
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 660 В частотой до 400 Гц или постоянное напряжение 1 000 В.
Кабели рассчитаны для работы при изгибах радиусом не менее 8 диаметров кабеля для марок КГ, КГ-ХЛ, КГН, КТГ и не менее 5 диаметров кабеля для КПГС, КПГСН, КПГСНТ.
Кабели устойчивы к изменению температуры окружающей среды:
-
КГН,КПГСН, КПГСНТ — от -30 до +50 °С;
-
КГ— от -40 до +50 °С;
-
КГ-ХЛ— от -60 до +50 °С;
-
КТГ— от -40 до +65 °С;
-
КПГС— от -50 до +50 °С.
Длительно допустимая температура на жилах не должна превышать +75 °С, для кабелей с изоляцией из теплостойкой резины — до +85 °С.
Кабели могут быть выполнены в тропическом и холодостойком исполнении. К марке кабеля в тропическом исполнении добавляется через дефис буква «Т» (КГ-Т), для районов с холодным климатом — буквы «ХЛ» (КГ-ХЛ).

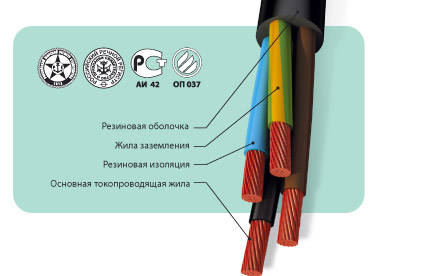

Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
|---|---|
|
КГ |
Кабель гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке |
|
КГ-ХЛ |
Тоже — для районов с холодным климатом |
|
КГН |
Кабель гибкий с медными жилами, с резиновой изоляцией, в резиновой маслостойкой оболочке, не распространяющей горение |
|
КТГ |
Кабель гибкий с медными жилами, с теплостойкой резиновой изоляцией, в резиновой оболочке |
|
КПГС |
Кабель повышенной гибкости с медными жилами,с резиновой изоляцией, с сердечником,в резиновой оболочке |
|
КПГСН |
Кабель повышенной гибкости с медными жилами,с резиновой изоляцией, с сердечником,в резиновой маслостойкой оболочке,не распространяющей горение |
|
КПГСНТ |
Кабель повышенной гибкости с медными жилами,с резиновой теплостойкой изоляцией,с сердечником, в резиновой маслостойкой оболочке, не распространяющей горение |
Номинальное сечение жил
|
Основные,мм2 |
Заземления,мм2 |
Нулевая,мм2 |
Вспомогательные,мм2 |
|---|---|---|---|
|
0,75 |
0,75 |
0,75 |
- |
|
1,0 |
1,0 |
1,0 |
- |
|
1,5 |
1,5 |
1,5 |
1,5 |
|
2,5 |
1,5 |
1,5 |
1,5 |
|
4,0 |
2,5 |
2,5 |
2,5 |
|
6,0 |
4,0 |
4,0 |
4,0 |
|
10,0 |
6,0 |
6,0 |
6,0 |
|
16,0 |
6,0 |
10,0 |
6,0 |
|
25,0 |
10,0 |
16,0 |
10,0 |
|
35,0 |
10,0 |
16,0 |
10,0 |
|
50,0 |
16,0 |
25,0 |
10,0 |
|
70,0 |
25,0 |
35,0 |
10,0 |
|
95,0 |
35,0 |
50,0 |
10,0 |
|
120,0 |
35,0 |
70,0 |
16,0 |
|
150,0 |
50,0 |
70,0 |
16,0 |
|
185,0 |
70,0 |
95,0 |
16,0 |
|
240,0* |
- |
- |
- |
*По требованию заказчика.
Токовые нагрузки
|
Номинальное сечение основных жил, мм2 |
Токовые нагрузки на кабель, А, не более |
||||
|---|---|---|---|---|---|
|
1 основная жила |
2 основные жилы |
3 основные жилы |
4 основные жилы |
5 основных жил |
|
|
0,75 |
- |
22 |
22 |
- |
- |
|
1,0 |
- |
26 |
24 |
20 |
20 |
|
1,5 |
- |
30 |
30 |
25 |
25 |
|
2,5 |
60 |
40 |
40 |
35 |
30 |
|
4,0 |
80 |
55 |
50 |
45 |
40 |
|
6,0 |
100 |
60 |
60 |
55 |
50 |
|
10,0 |
135 |
90 |
80 |
75 |
70 |
|
16,0 |
175 |
115 |
105 |
95 |
90 |
|
25,0 |
220 |
145 |
135 |
125 |
115 |
|
35,0 |
270 |
180 |
165 |
150 |
140 |
|
50,0 |
330 |
220 |
205 |
180 |
175 |
|
70,0 |
400 |
260 |
250 |
220 |
210 |
|
95,0 |
465 |
300 |
290 |
260 |
250 |
|
120,0 |
535 |
350 |
335 |
300 |
290 |
|
150,0 |
610 |
400 |
385 |
350 |
340 |
|
185,0 |
680 |
450 |
430 |
400 |
380 |
|
240,0 |
800 |
- |
- |
- |
- |
|
300,0 |
910 |
- |
- |
- |
- |
|
400,0 |
1 060 |
- |
- |
- |
- |
Токовые нагрузки кабелей в теплостойком исполнении увеличиваются на 10 %.
Сортамент
|
Марка кабеля |
Число жил |
Номинальное сечение основных жил, мм2 |
||
|---|---|---|---|---|
|
основных |
заземления или нулевой |
вспомогательных |
||
|
КГ, КГ-ХЛ, КГН, КТГ |
1 |
- |
- |
2,5-400 |
|
2 и 3 |
- |
- |
0,75-185;240* |
|
|
2 и 3 |
1 |
- |
0,75-185 |
|
|
2 и 3 |
- |
1 |
2,5-70 |
|
|
2 и 3 |
- |
2 |
2,5-50 |
|
|
4 |
- |
- |
1,0-185 |
|
|
5 |
- |
- |
1,0-150 |
|
|
КПГС, КПГСН, КПГСНТ |
3 |
1 |
- |
2,5-120 |
|
3 |
1 |
1 |
2,5-6,0 |
|
|
3 |
1 |
2 |
4,0-50 |
|
*По требованию заказчика.
Расчетный номинальный наружный диаметр и масса 1 км кабеля марок КПГС, КПГСН, КПГСНТ
|
Номинальное сечение основных жил, мм2 |
3 основные жилы и жила заземления |
3 основные жилы и жила нулевая |
||||
|---|---|---|---|---|---|---|
|
диаметр кабеля, мм |
масса, кг/км |
диаметр кабеля, мм КПГСН/КПГСНТ |
масса, кг/км |
|||
|
КПГС |
КПГСН |
КПГСН |
КПГСНТ |
|||
|
2,5 |
12,9 |
248 |
271 |
-/12,7 |
- |
256 |
|
4 |
14,1 |
320 |
346 |
-/13,9 |
- |
329 |
|
6 |
15,5 |
413 |
444 |
-/15,3 |
- |
424 |
|
10 |
20,0 |
702 |
760 |
20,1/- |
760 |
- |
|
16 |
21,8 |
882 |
943 |
22,3/23,0 |
1 016 |
1 040 |
|
25 |
29,6 |
1 526 |
1 628 |
29,5/31,9 |
1 681 |
1 816 |
|
35 |
34,8 |
2 032 |
2 178 |
34,7/- |
2 231 |
- |
|
50 |
40,7 |
2 894 |
3 089 |
40,6/- |
3 176 |
- |
|
70 |
45,7 |
3 814 |
4 050 |
45,3/46,7 |
4 146 |
4 177 |
|
95 |
50,0 |
4 753 |
- |
49,9/- |
5 188 |
- |
|
120 |
55,1 |
- |
6 111 |
- |
- |
- |
Кабели могут быть изготовлены следующих конструкций: с жилами заземления + вспомогательные жилы, с жилой заземления + нулевая жила, с нулевой жилой + вспомогательные жилы.
Расчетный номинальный наружный диаметр и масса 1 км кабеля марок КГ, КГ-ХЛ, КГН, КТГ
|
Номинальное сечение основных жил, мм2 |
1 основная жила |
2 основные жилы |
||||||
|---|---|---|---|---|---|---|---|---|
|
диаметр кабеля, мм |
масса, кг/км |
диаметр кабеля, мм |
масса, кг/км |
|||||
|
КГ,КГ-ХЛ |
КГН |
КТГ |
КГ,КГ-ХЛ |
КГН |
КТГ |
|||
|
0,75 |
- |
- |
- |
- |
8,0 |
81,2 |
91,5 |
78,0 |
|
1,0 |
- |
- |
- |
- |
8,2 |
89 |
100 |
85,6 |
|
1,5 |
- |
- |
- |
- |
9,2 |
114 |
128 |
110 |
|
2,5 |
6,5 |
66,3 |
72,1 |
63,8 |
10,9 |
170 |
189 |
165 |
|
4 |
7,1 |
85,7 |
92,7 |
82,8 |
12,1 |
217 |
241 |
211 |
|
6 |
7,8 |
110 |
118 |
107 |
13,3 |
277 |
304 |
269 |
|
10 |
9,2 |
172 |
183 |
167 |
17,2 |
476 |
525 |
465 |
|
16 |
10,5 |
237 |
251 |
230 |
19,7 |
653 |
716 |
639 |
|
25 |
12,8 |
349 |
367 |
340 |
24,9 |
1 007 |
1 104 |
985 |
|
35 |
14,7 |
465 |
487 |
453 |
27,9 |
1 296 |
1 414 |
1 270 |
|
50 |
17,2 |
668 |
697 |
652 |
33,9 |
1 925 |
2 100 |
1 887 |
|
70 |
19,4 |
896 |
932 |
878 |
38,1 |
2 532 |
2 751 |
2 487 |
|
95 |
22,2 |
1 175 |
1 219 |
1 150 |
43,1 |
3 272 |
3 545 |
3 215 |
|
120 |
24,1 |
1 447 |
1 492 |
1 419 |
46,5 |
3 957 |
4 268 |
3 892 |
|
150 |
28,1 |
1 883 |
1 946 |
1 846 |
53,8 |
5 149 |
5 550 |
5 063 |
|
185 |
30,6 |
2 296 |
2 370 |
2 252 |
60,0 |
6 406 |
6 916 |
6 301 |
|
240 |
34,0 |
2 937 |
3 023 |
2 885 |
- |
- |
- |
- |
|
300 |
37,3 |
3 614 |
3 712 |
3 550 |
- |
- |
- |
- |
|
400 |
42,0 |
4 681 |
4 799 |
4 603 |
- |
- |
- |
- |
|
Номинальное сечение основных жил, мм2 |
3 основные жилы |
3 основные жилы и жила заземления |
3 основные жилы и жила нулевая |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
диаметр кабеля, мм |
масса, кг/км |
диаметр кабеля, мм |
масса, кг/км |
диаметр кабеля, мм |
масса, кг/км |
|||||||
|
КГ,КГ-ХЛ |
КГН |
КТГ |
КГ,КГ-ХЛ |
КГН |
КТГ |
КГ,КГ-ХЛ |
КГН |
КТГ |
||||
|
0,75 |
8,6 |
99,9 |
111 |
95,3 |
9,5 |
123 |
136 |
117 |
9,5 |
123 |
136 |
117 |
|
1,0 |
8,8 |
111 |
122 |
106 |
9,8 |
137 |
150 |
131 |
9,8 |
137 |
150 |
131 |
|
1,5 |
9,9 |
142 |
156 |
136 |
10,9 |
176 |
192 |
168 |
10,9 |
176 |
192 |
168 |
|
2,5 |
11,7 |
213 |
232 |
205 |
12,9 |
249 |
271 |
239 |
12,9 |
249 |
271 |
239 |
|
4 |
12,9 |
274 |
298 |
265 |
14,1 |
321 |
346 |
310 |
14,1 |
321 |
346 |
310 |
|
6 |
14,2 |
352 |
380 |
341 |
15,5 |
414 |
444 |
401 |
15,5 |
414 |
444 |
401 |
|
10 |
18,5 |
611 |
662 |
595 |
20,0 |
700 |
755 |
681 |
20,0 |
700 |
755 |
681 |
|
16 |
21,1 |
843 |
908 |
823 |
21,7 |
880 |
937 |
857 |
22,9 |
986 |
1 055 |
961 |
|
25 |
26,7 |
1291 |
1 389 |
1 259 |
27,4 |
1 347 |
1 430 |
1 311 |
28,2 |
1 444 |
1 536 |
1 407 |
|
35 |
30,5 |
1706 |
1 820 |
1 668 |
32,0 |
1 775 |
1 889 |
1 733 |
32,0 |
1 831 |
1 944 |
1 787 |
|
50 |
35,8 |
2442 |
2 610 |
2 389 |
37,5 |
2 532 |
2 681 |
2 474 |
38,5 |
2 710 |
2 876 |
2 648 |
|
70 |
40,3 |
3238 |
3 447 |
3 177 |
41,7 |
3 357 |
3 531 |
3 287 |
42,8 |
3 553 |
3 749 |
3 481 |
|
95 |
46,3 |
4257 |
4 526 |
4 175 |
47,6 |
4 389 |
4 467 |
4 299 |
49,0 |
4 701 |
4 947 |
4 605 |
|
120 |
49,9 |
5178 |
5 482 |
5 087 |
52,6 |
5 383 |
5 651 |
5 283 |
54,1 |
5 926 |
6 229 |
5 818 |
|
150 |
59,1 |
6880 |
7 301 |
6 757 |
60,9 |
7 008 |
7 338 |
6 874 |
61,3 |
7 226 |
7 541 |
7 074 |
|
185 |
63,6 |
8257 |
8 732 |
8 111 |
65,6 |
8 503 |
8 868 |
8 343 |
66,0 |
8 762 |
9 111 |
8 845 |
|
Номинальное сечение основных жил, мм2 |
4 основные жилы |
5 основных жил |
||||||
|---|---|---|---|---|---|---|---|---|
|
диаметр кабеля, мм |
масса, кг/км |
диаметр кабеля, мм |
масса, кг/км |
|||||
|
КГ,КГ-ХЛ |
КГН |
КТГ |
КГ,КГ-ХЛ |
КГН |
КТГ |
|||
|
1,0 |
9,8 |
137 |
150 |
131 |
10,8 |
173 |
188 |
165 |
|
1,5 |
10,9 |
176 |
192 |
168 |
12,0 |
223 |
242 |
214 |
|
2,5 |
12,9 |
264 |
286 |
253 |
14,1 |
326 |
349 |
313 |
|
4 |
14,1 |
336 |
361 |
324 |
15,7 |
429 |
459 |
414 |
|
6 |
15,9 |
446 |
478 |
432 |
17,7 |
570 |
609 |
553 |
|
10 |
20,2 |
759 |
815 |
738 |
22,3 |
958 |
1 023 |
933 |
|
16 |
23,1 |
1 051 |
1 122 |
1 025 |
25,7 |
1 341 |
1 425 |
1 309 |
|
25 |
29,7 |
1 632 |
1 743 |
1 590 |
32,9 |
2 063 |
2 192 |
2 011 |
|
35 |
33,9 |
2 154 |
2 295 |
2 104 |
38,0 |
2 763 |
2 932 |
2 701 |
|
50 |
39,8 |
3 086 |
3 273 |
3 017 |
44,5 |
3 944 |
4 166 |
3 858 |
|
70 |
44,7 |
1 099 |
4 330 |
4 019 |
49,7 |
5 198 |
5 465 |
5 098 |
|
95 |
51,9 |
5 446 |
5 756 |
5 339 |
57,8 |
6 926 |
7 286 |
6 794 |
|
120 |
56,2 |
6 656 |
7 008 |
6 537 |
62,4 |
8 470 |
8 872 |
8 323 |
|
150 |
64,9 |
8 608 |
9 048 |
8 450 |
72,2 |
10 945 |
11 445 |
10 749 |
|
185 |
70,0 |
10 366 |
10 860 |
10 176 |
- |
- |
- |
- |
Строительная длина:
-
для сечения основных жил до 35 мм2—неменее 150 м;
-
для сечения основных жил 50-120 мм2— не менее 125 м;
-
для сечения основных жил 150 мм2и выше — не менее 100 м.
Срок службы:
-
КГН,КПГСН, КПГСНТ — 2,5 года;
-
КГ-ХЛ,КГ, КТГ, КПГС — 4 года.
Пример условного обозначения кабеля с тремя основными и одной жилой заземления: «Кабель КГ 3х35+1х10 ТУ 16.К73.05-93».
Пример условного обозначения кабеля с тремя основными и одной нулевой жилой: «Кабель КГН 3х35+1х16 ТУ 16.К73.05-93».
Купить КТГ в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
