С ПВХ изоляцией и оболочкой

ТУ 16.К20.007-2003

Назначение

Кабели предназначены для фиксированного монтажа цепей управления и контроля, работающих при номинальном напряжении до 380 В переменного тока частоты 50 Гц или постоянном напряжении до 500 В.

Кабели предназначены для эксплуатации при температуре окружающей среды от -50 до +60 °С и относительной влажности до 98 % при температуре до +40 °С, для кабелей с индексом «нг» — от -50 до +50 °С. Кабели выпускаются в климатическом исполнении УХЛ и Т. Кабели устойчивы к монтажным изгибам.

Кабели марок КУГВВЭнг, КУГВЭВнг предназначены для работы в пожароопасных помещениях.

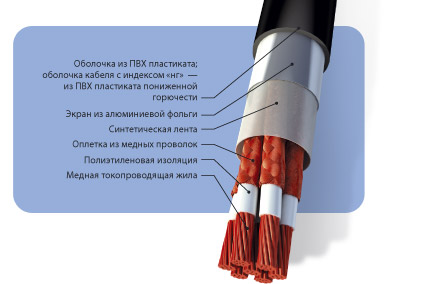

Конструкция

КУГВВЭ — кабель с медными жилами, с ПВХ изоляцией, в общем экране, в наружной ПВХ оболочке.

КУГВВЭнг — то же, в наружной оболочке из поливинилхлоридного пластиката пониженной горючести.

КУГВЭВ — кабель с медными жилами, с ПВХ изоляцией, с экранированными жилами, в наружной ПВХ оболочке.

КУГВЭВнг — то же, в наружной оболочке из ПВХ пластиката пониженной горючести.

КУГВВ — кабель с медными жилами, с ПВХ изоляцией и оболочкой.

КУГВВнг — то же с оболочкой из ПВХ пластиката пониженной горючести.

Сортамент

Электрическое сопротивление изоляции, пересчитанное на 1 км длины, — не менее 10 МОм на период хранения и эксплуатации.

Срок службы — не менее 20 лет.

Гарантийный срок эксплуатации — 3 года.

Пример условного обозначения: «Кабель КУГВЭВ 14х0,50 мм² ТУ 16-505.856-75», «Кабель КУГВВЭнг 7x0,50 ТУ 16.К20.007-2003».
