Описание
Кабель для систем промышленной автоматики, с токопроводящими жилами из медных проволок с заполнением сердечника, с изоляцией и оболочкой из полимерных материалов, с индивидуально экранированными элементами, без брони.
По умолчанию, поверх сердечника кабеля методом обмотки накладывается лента из водоблокирующего материала (ВБМ) для предотвращения продольного распространения влаги.

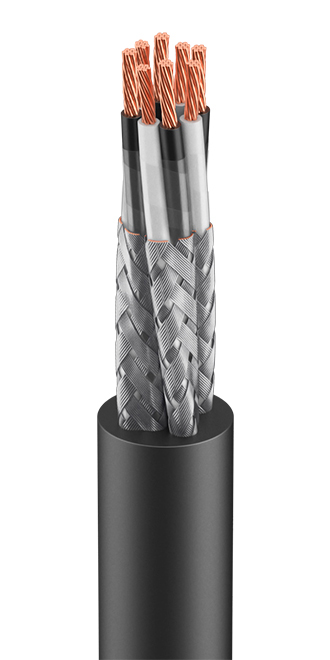

Конструкция
- Многопроволочные (не ниже 3-го класса) токопроводящие жилы могут быть изготовлены из медных мягких или медных лужёных проволок (индекс «л»).
- Изоляция из ПВХ пластиката.
- Поясная изоляция из полиэтилентерефталатной (ПЭТ) плёнки.
- На пару или тройку изолированных жил накладывается индивидуальный экран в виде оплётки из медных проволок, либо оплётки из медных лужёных проволок, либо из фольгированного композиционного материала (алюминия, меди). Под экраном, выполненным из фольгированного материала находится контактный проводник.
- Изделия данной марки имеют исполнение «з» («i»), благодаря чему кабель обладает круглым поперечным сечением и изготовлен с заполнением, полученным методом экструзии, любыми негигроскопичными заполнителями, в соответствии с требованиями ГОСТ IEK 60079-14-2013 (9.3.1, 9.3.2, 16.2.2).
- Поверх заполненного сердечника кабеля методом обмотки с перекрытием накладывается лента из водоблокирующего материала (ВБМ).
- Оболочка из ПВХ пластиката.
Исполнения
- нг(А)
- нг(А)-LS
- нг(А)-HF
- нг(А)-FRHF
- нг(А)-FRLS
- нг(А)-LSLTx
- снг(А)-FRLS
- снг(А)-FRLSLTx
