Кабели для систем промышленной автоматики - КУМП

Описание

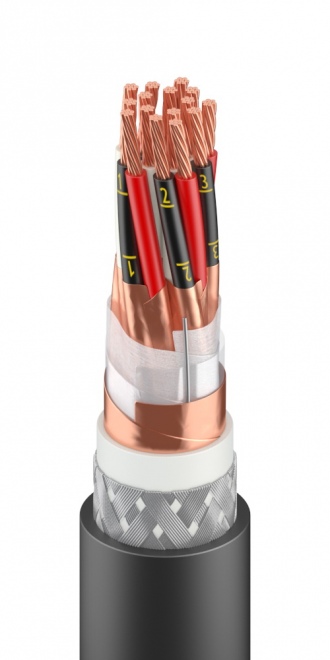

Конструкция

1. Многопроволочные (не ниже 3-го класса) токопроводящие жилы могут быть изготовлены из медных мягких или медных лужёных проволок (индекс «л»).
2. Изоляция из сшиваемой полиолефиновой композиции.
3. Поясная изоляция из полиэтилентерефталатной (ПЭТ) плёнки.
4. На пару или тройку изолированных жил накладывается индивидуальный экран в виде оплётки из медных проволок, либо оплётки из медных лужёных проволок, либо из фольгированного композиционного материала (алюминия, меди). Под экраном, выполненным из фольгированного материала находится контактный проводник.
5. Поверх сердечника кабеля методом обмотки с перекрытием накладывается лента из водоблокирующего материала (ВБМ). Допускается наложение поясной изоляции из полиэтилентерефталатной (ПЭТ), полиамидной или полиэтиленовой плёнки.
6. Поверх поясной изоляции, наложенной на скрученные индивидуально экранированные изолированные жилы, накладывается общий экран в виде оплётки из медных проволок, либо оплётки из медных лужёных проволок, либо из фольгированного композиционного материала (алюминия, меди).
7. Внутренняя оболочка из ПВХ пластиката.
8. Поверх поясной изоляции наложена броня в виде оплётки из стальных оцинкованных проволок.
9. Защитный шланг из ПВХ пластиката.

Исполнения

• нг(А)
• нг(А)-LS
• нг(А)-HF
• нг(А)-FRHF
• нг(А)-FRLS
• нг(А)-LSLTx
• снг(А)-FRLS
• снг(А)-FRLSLTx

Маркоразмеры

Сечение жил

• 2×0,5

• 2×0,75

• 2×1,0

• 2×1,5

• 2×2,5

• 3×0,5

• 3×1,0

• 3×1,5
