КУПе

Кабель монтажный для промышленной автоматики КуПе-А

ТУ 3581-001-92800518-2012

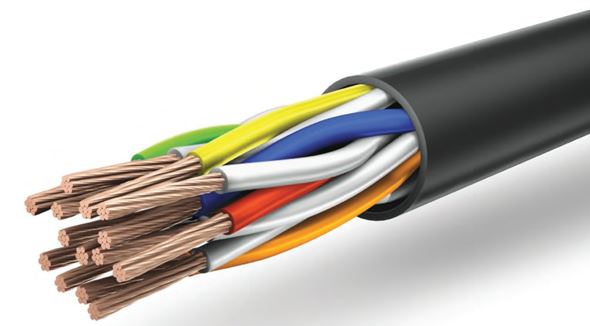

Кабель с токопроводящими жилами из медных проволок с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показателю пожарной опасности, без экранов, без брони.

Технические параметры:

Номинальное сечение токопроводящих жил кабелей, м м²: 0,20; 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4; 6.

Число жил, пар, троек, четверок 1 – 91.

Модификации:

КуПе-А – без обозначения показателя пожарной опасности – с изоляцией из поливинилхлоридного пластиката, с оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке

КуПе-Анг (А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из полимерного материала пониженной горючести, не распространяющий горение при групповой прокладке по категории А

КуПе-Анг (А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А

КуПе-Анг (А)-HF – с изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении

КуПе-Анг (А)-FRLS – с огнестойкой изоляцией, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий

КуПе-Анг (А)-FRHF – с огнестойкой изоляцией, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий

Примечание:

• с однопроволочными токопроводящими жилами добавляется индекс «ок»
• с токопроводящими жилами из медных луженых проволок добавляется индекс «л»
• с экранами из медных луженых проволок добавляется индекс «л»
• с экранами из медных проволок добавляется индекс «м»
• с комбинированными экранами добавляется индекс «фм», «фл», «фкм» или «фкл»
• cо специальной защитой от повреждения грызунами в виде брони из стальных оцинкованных проволок поверх наружной оболочки «Г»
• с водоблокирующими элементами добавляется индекс «в»
• с изоляцией из сшиваемой полиолефиновой композиции добавляется индекс «Пс»
• с поясной изоляцией под экранами добавляется индекс «п»
• с повышенной защитой от перекрестных помех добавляется индекс «ПЗ»
• в холодостойком исполнении добавляется индекс «ХЛ»
• в теплостойком исполнении добавляется индекс «тс»

• Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, – в соответствии с ГОСТ 22483-2012.

• Электрическое сопротивление изоляции, пересчитанное на 1 км длины, МОм, не менее:

• кабели с изоляцией из сшиваемой полиолефиновой композиции: 500
• кабели с изоляцией из кремнийорганической резины и из полимерных компаундов, не содержащих галогенов: 100
• остальные кабели: 10

• Испытательное переменное напряжение между жилами – 2500 В

• Повышенная температура эксплуатации:

• кабели с индексами «нг (А)-HF», «нг (А)-FRLS», «нг (А)-FRHF» – до 110 °С
• кабели в теплостойком исполнении ( «тс») – до 125 °С
• остальные кабели: + 80 °С

• Пониженная температура эксплуатации:

• кабели в исполнении ХЛ – до минус 60 °С
• остальные кабели: до минус 50 °С

• Повышенная влажность воздуха до 98% при температуре до 35 °С

• Стойкость к воздействию воды

• Стойкость к продольному распространению воды (в исполнении «в»)

• Стойкость к воздействию солнечного излучения

• Маслобензостойкость

• Стойкость к монтажным изгибам

• Стойкость к вибрационным нагрузкам

• Стойкость к ударным нагрузкам

• Стойкость к линейным нагрузкам

• Стойкость к растяжению

• Стойкость к воздействию инея

• Стойкость к воздействию соляного тумана

• Стойкость к воздействию плесневых грибов

• Стойкость к динамическому воздействию пыли

• Срок службы 35 лет

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КуПе-Анг (А)-LS 14х0,75 ТУ 3581-001-92800518-2012:

Кабель с многопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, без экранов, без брони.

КуПе-Анг (А)-HF 7х2х1,0л ТУ 3581-001-92800518-2012:

Кабель с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, без экранов, без брони.

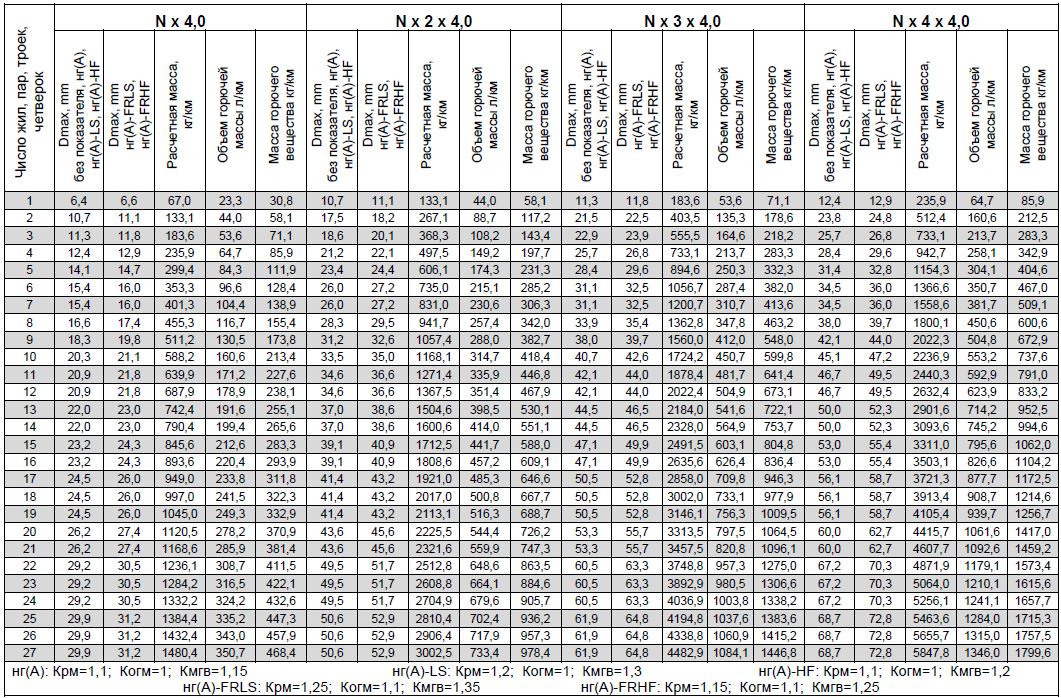

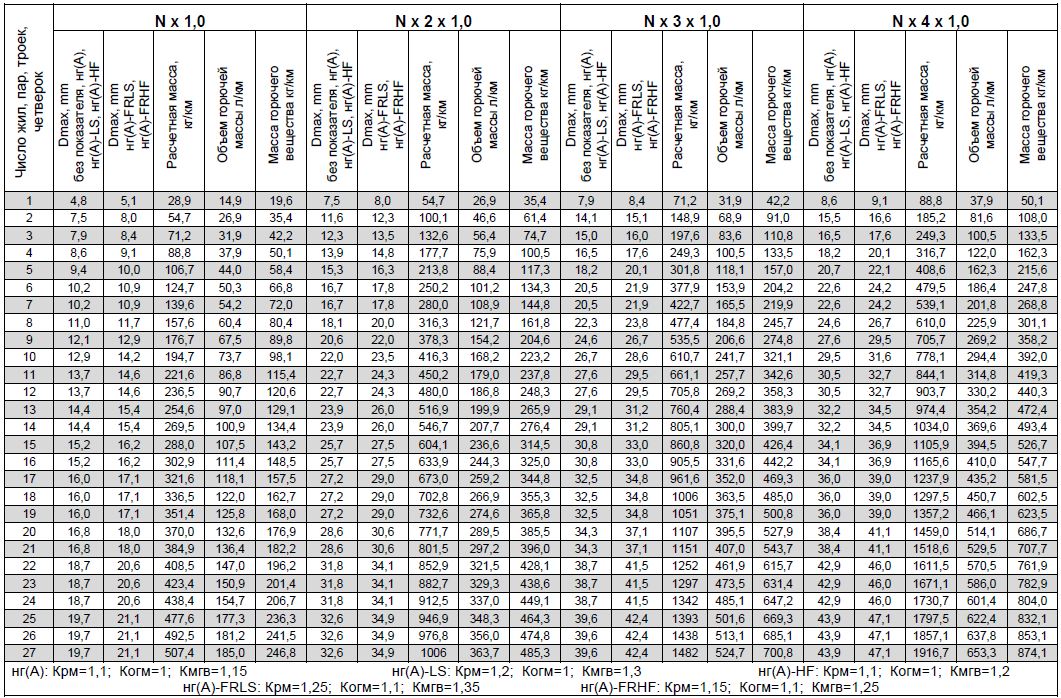

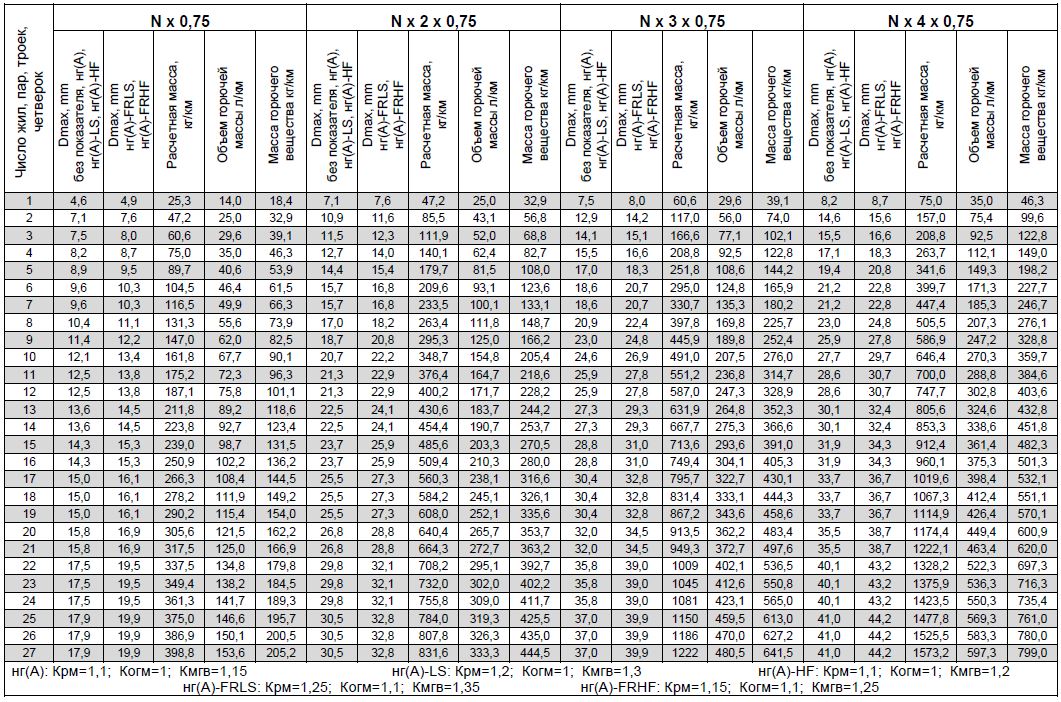

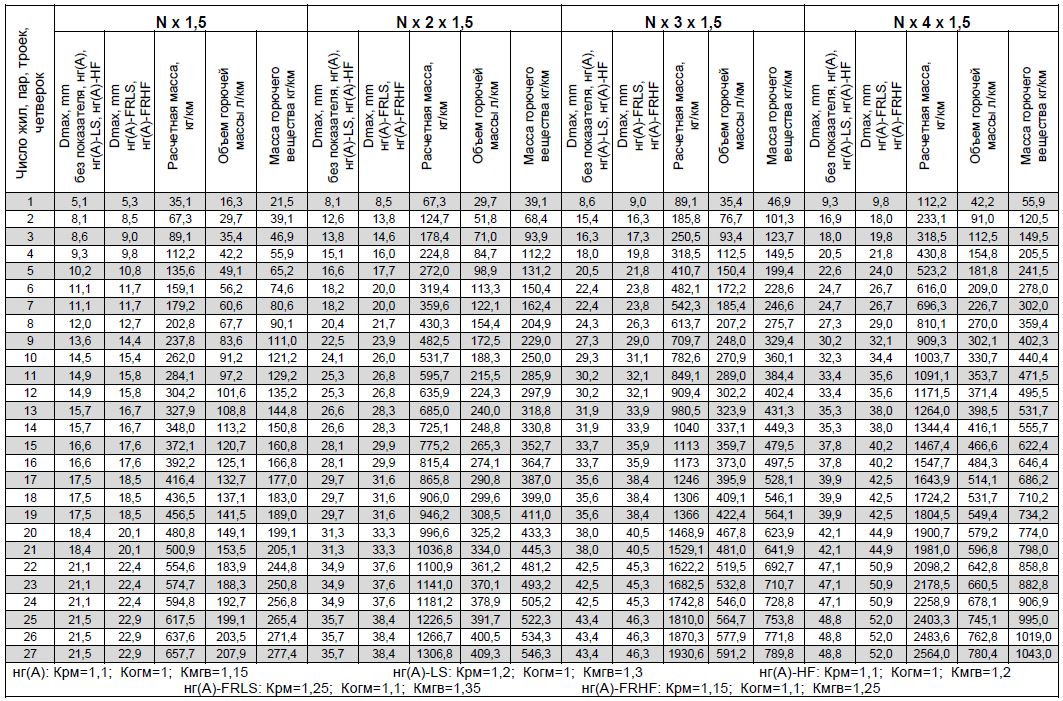

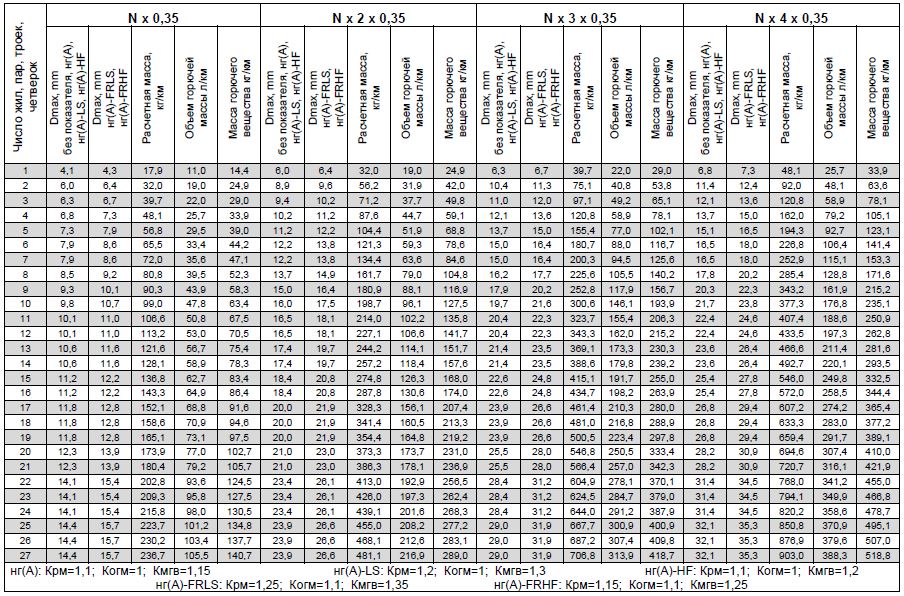

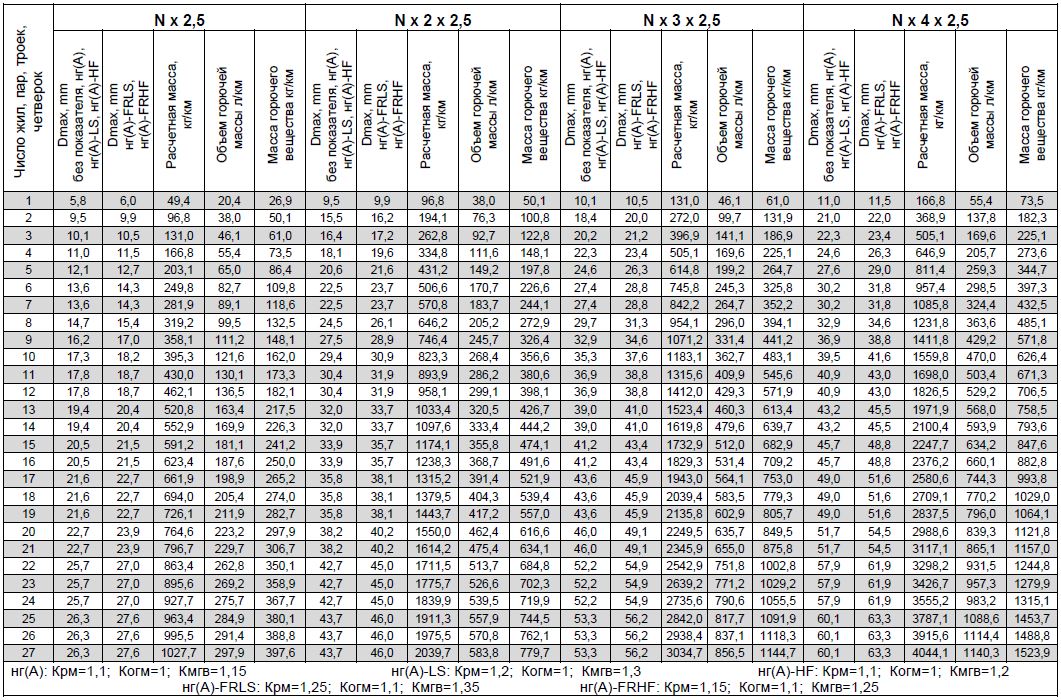

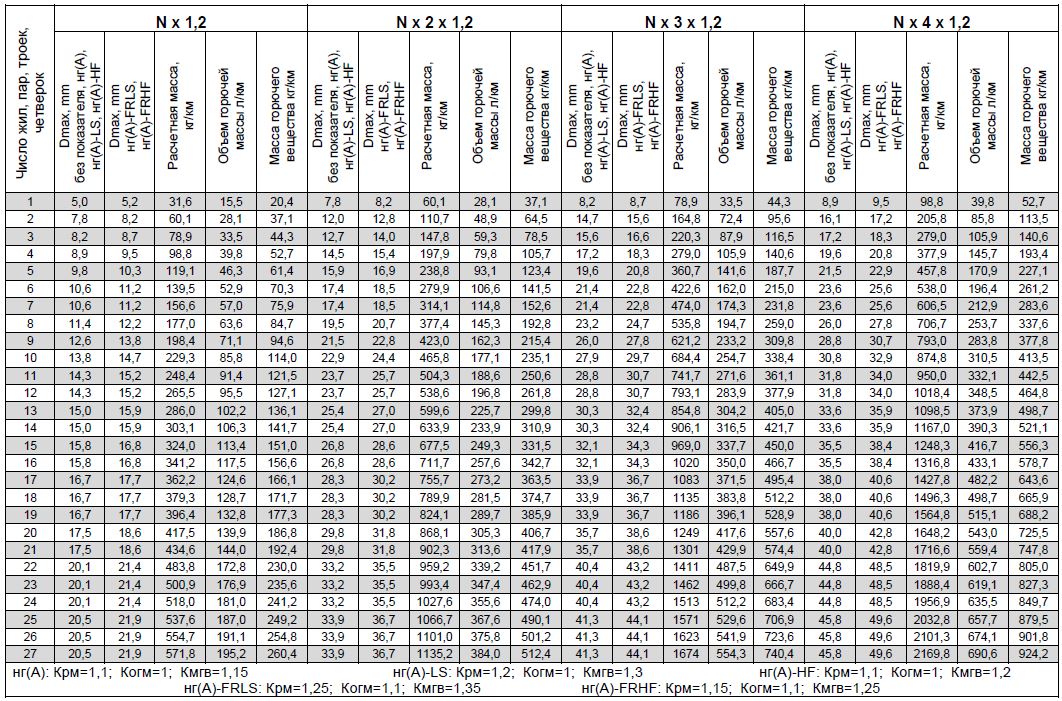

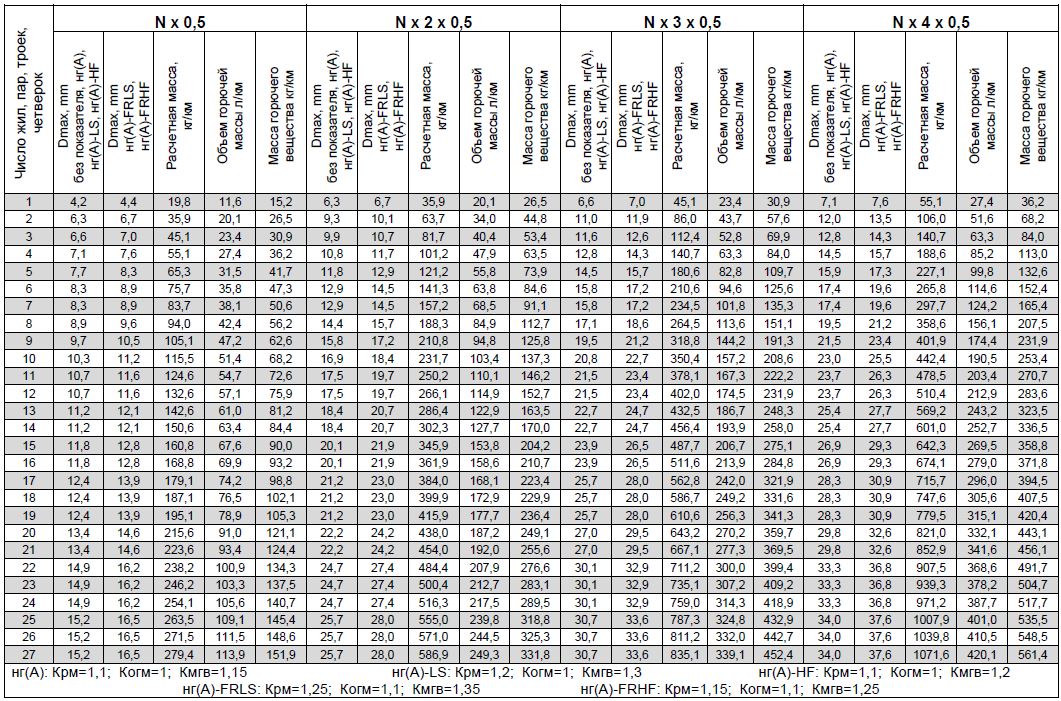

Базовые показатели массогабаритных характеристик кабелей указаны в таблице.

При работе с таблицей следует учитывать, что расчетная масса, объем горючей массы и масса горючего вещества приведены в таблице для кабелей общепромышленного исполнения, не распространяющих горение при одиночной прокладке (без обозначения показателя пожарной опасности).

Определение данных величин для кабелей в других исполнениях следует производить умножением базового показателя на соответствующий коэффициент:

• коэффициент расчетной массы (Крм)
• коэффициент объема горючей массы (Когм)
• коэффициент массы горючего вещества (Кмгв)
