Парной скрутки с полиэтиленовой изоляцией экранированные
КУПЭВ-П
Производитель —
Оценка (средняя 5)
ТУ16.К20.007-2003
Назначение
Кабели
предназначены для работы при номинальном
переменном напряжении до 250 В частоты
до 5 000 Гц или постоянном напряжении до
350 В.
Кабели
марок КУПЭВ, КУПЭВ-П эксплуатируются в
диапазоне температур от -50 до +70 °С.
Кабели...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КУПЭВ-П
ТУ16.К20.007-2003
Назначение
Кабели предназначены для работы при номинальном переменном напряжении до 250 В частоты до 5 000 Гц или постоянном напряжении до 350 В.
Кабели марок КУПЭВ, КУПЭВ-П эксплуатируются в диапазоне температур от -50 до +70 °С.
Кабели стойки к воздействию относительной влажности до 98 % при температуре до +35 °С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.
Монтажные работы разрешаются при температуре окружающей среды -30 °С при радиусе изгиба, равном 5 диаметрам кабеля.

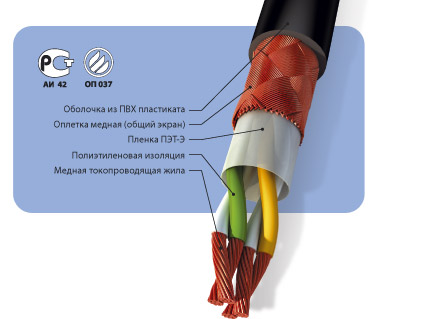

Конструкция
КУПЭВ — кабель управления с изоляцией из полиэтилена, в общем экране, в оболочке из поливинилхлоридного пластиката.
КУПЭВ-П — кабель управления с изоляцией из полиэтилена, в общем экране, в оболочке из поливинилхлоридного пластиката, в панцирной оплетке из стальных оцинкованных проволок.
КУПЭВнг — кабель управления с изоляцией из полиэтилена, в общем экране, в оболочке из поливинилхлоридного пластиката пониженной горючести, не распространяет горение при прокладке в пучках, эксплуатируется при температуре от -50 до +50 °С.
Сортамент
|
Марка кабеля |
Число пар и номинальное сечение жил, мм2 |
Наружный диаметр, мм |
|||
|---|---|---|---|---|---|
|
без панцирной оплетки |
в панцирной оплетке |
||||
|
мин. |
макс. |
мин. |
макс. |
||
|
КУПЭВ, КУПЭВ-П |
2 x 2 x 0,35 |
6,5 |
9,2 |
7,7 |
10,4 |
|
4 x 2 x 0,35 |
7,5 |
10,3 |
8,7 |
11,5 |
|
|
7 x 2 x 0,35 |
8,9 |
11,8 |
10,1 |
13,0 |
|
|
10 x 2 x 0,35 |
11,1 |
14,4 |
12,3 |
15,6 |
|
|
14 x 2 x 0,35 |
12,5 |
16,0 |
13,7 |
17,2 |
|
|
19 x 2 x 0,35 |
14,0 |
18,0 |
15,2 |
19,2 |
|
|
27 x 2 x 0,35 |
16,4 |
21,0 |
17,6 |
22,2 |
|
|
37 x 2 x 0,35 |
18,6 |
23,5 |
19,8 |
24,7 |
|
|
2 x 2 x 0,50 |
6,9 |
9,6 |
8,1 |
10,2 |
|
|
4 x 2 x 0,50 |
7,8 |
10,7 |
9,0 |
11,9 |
|
|
7 x 2 x 0,50 |
9,4 |
12,3 |
10,6 |
13,5 |
|
|
10 x 2 x 0,50 |
11,7 |
15,1 |
12,9 |
16,3 |
|
|
14 x 2 x 0,50 |
13,1 |
16,8 |
14,3 |
18,0 |
|
|
19 x 2 x 0,50 |
14,7 |
18,8 |
15,9 |
20,0 |
|
|
27 x 2 x 0,50 |
17,4 |
22,0 |
18,6 |
23,2 |
|
|
37 x 2 x 0,50 |
19,6 |
24,7 |
20,8 |
25,9 |
|
Расчетная
масса кабеля
|
Число пар и номинальное сечение жил, мм2 |
Масса кг/км |
|
|---|---|---|
|
КУПЭВ |
| КУПЭВ-П |
|
|
2 x 2 x 0,35 |
93 |
140 |
|
4 x 2 x 0,35 |
131 |
186 |
|
7 x 2 x 0,35 |
180 |
244 |
|
10 x 2 x 0,35 |
230 |
302 |
|
14 x 2 x 0,35 |
306 |
389 |
|
19 x 2 x 0,35 |
389 |
483 |
|
27 x 2 x 0,35 |
503 |
610 |
|
37 x 2 x 0,35 |
650 |
771 |
|
2 x 2 x 0,50 |
101 |
150 |
|
4 x 2 x 0,50 |
146 |
204 |
|
7 x 2 x 0,50 |
205 |
271 |
|
10 x 2 x 0,50 |
264 |
340 |
|
14 x 2 x 0,50 |
352 |
440 |
|
19 x 2 x 0,50 |
451 |
550 |
|
27 x 2 x 0,50 |
587 |
700 |
|
37 x 2 x 0,50 |
764 |
890 |
Электрическое сопротивление изоляции, пересчитанное на 1 м длины и температуру +20 °С, — не менее 103 МОм.
Строительная длина кабелей КУПЭВ и КУПЭВ-П — 150 м.
Срок службы —22 года.
Гарантийный срок эксплуатации кабелей КУПЭВ, КУПЭВ-П — 22 года и исчисляется со дня приемки представителем заказчика, кабеля КУПЭВнг — 3 года.
Пример условного обозначения: «Кабель КУПЭВ-П (2х2х0,50)э—250 ТУ 16.705.096-79».
