С полиэтиленовой изоляцией в оболочке из ПВХ пластиката

ГОСТ 18404.3-73

Назначение

Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В.

Кабели эксплуатируются в диапазоне температур от -50 до +70 °С при фиксированном монтаже. Кабели стойки к воздействию относительной влажности до 98 % при температуре до +35 °С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.

Монтажные работы разрешаются при температуре окружающей среды -30 °С при радиусе изгиба, равном 5 диаметрам кабеля.

Конструкция

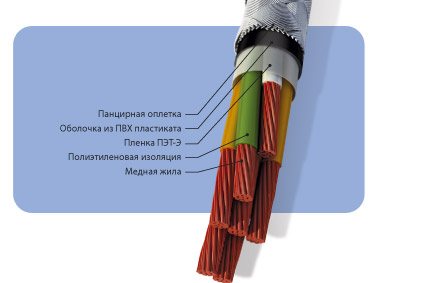

Кабели состоят из гибких медных токопроводящих жил, изолированных полиэтиленом и скрученных между собой концентрическими повивами в одну сторону. В каждом повиве две смежные жилы (счетная пара) отличаются по цвету друг от друга и от остальных жил.

В кабелях с экранированными жилами экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70 % или обмотки с перекрытием фольгированной пленкой.

Поверх скрученных изолированных (экранированных) жил накладывается оболочка из ПВХ пластиката черного цвета.

Поверх оболочки в кабелях КУПВ-П и КУПВ-Пм наложена панцирная оплетка из стальных оцинкованных или медных луженых проволок плотностью не менее 65 %.

Номенклатура и конструктивные особенности

Число жил и их номинальное сечение

Строительная длина

Максимальный диаметр кабелей

Расчетная масса кабелей

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 0,1 МОм на период хранения и эксплуатации.

Гарантийный срок эксплуатации — 15 лет.

Пример условного обозначения: «Кабель КУПВ-П 14х0,5-250 ГОСТ 18404.3-73».
