КУПВ-П
Оценка (средняя 5)
ГОСТ 18404.3-73 Назначение Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В. Кабели эксплуатируются в диапазоне температур от...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КУПВ-П

ГОСТ 18404.3-73

Назначение

Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В.

Кабели эксплуатируются в диапазоне температур от -50 до +70 °С при фиксированном монтаже. Кабели стойки к воздействию относительной влажности до 98 % при температуре до +35 °С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.

Монтажные работы разрешаются при температуре окружающей среды -30 °С при радиусе изгиба, равном 5 диаметрам кабеля.

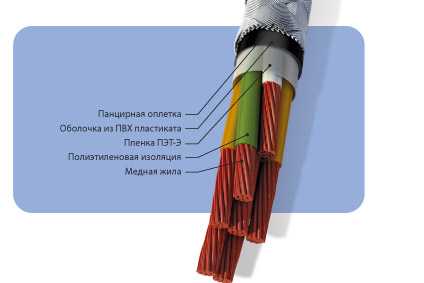

Конструкция

Кабели состоят из гибких медных токопроводящих жил, изолированных полиэтиленом и скрученных между собой концентрическими повивами в одну сторону. В каждом повиве две смежные жилы (счетная пара) отличаются по цвету друг от друга и от остальных жил.

В кабелях с экранированными жилами экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70 % или обмотки с перекрытием фольгированной пленкой.

Поверх скрученных изолированных (экранированных) жил накладывается оболочка из ПВХ пластиката черного цвета.

Поверх оболочки в кабелях КУПВ-П и КУПВ-Пм наложена панцирная оплетка из стальных оцинкованных или медных луженых проволок плотностью не менее 65 %.



Номенклатура и конструктивные особенности

Марка кабеля

Конструктивные особенности

КУПВ

Кабель с медными гибкими жилами с полиэтиленовой изоляцией (не экранированными или всеми экранированными жилами), в ПВХ оболочке

КУПВ-П

То же, но в панцирной оплетке из стальных оцинкованных проволок

КУПВ-Пм

То же, но в панцирной оплетке из медных луженых проволок



Число жил и их номинальное сечение

Номинальное сечение, мм2

Общее число жил

0,35

7, 14, 19, 27, 37, 52

0,50



Строительная длина

Кабели

Строительная длина

Количество от общей длины, %

Кабели с неэкранированными жилами

От 21 до 200 м

Не более 30

201 м и более

Не менее 70

Кабели с экранированными жилами

От 21 до 200 м

Не более 50

201 м и более

Не более 50



Максимальный диаметр кабелей

Число жил

Максимальный наружный диаметр, мм

КУПВ

КУПВ-П, КУПВ-Пм

0,35

0,50

0,35

0,50

7

7,5

7,8

8,7

9,0

14

9,5

10,2

10,7

11,4

19

10,4

11,1

11,6

12,3

27

12,3

13,0

13,5

14,2

37

14,1

14,8

15,3

16,0

52

16,2

17,5

17,4

18,7

-

10,4

-

11,6

14э

-

13,9

-

15,1

19э

-

16,0

-

17,2

27э

-

19,1

-

20,3

37э

-

21,4

-

22,6

52э

-

25,6

-

26,8



Расчетная масса кабелей

Число жил

Масса, кг/км

КУПВ

КУПВ-П

КУПВ-Пм

0,35

0,50

0,35

0,50

0,35

0,50

7

68

79

114

125

122

133

14

113

134

174

195

185

205

19

141

168

201

229

212

239

27

192

228

256

296

268

308

37

242

292

314

368

326

381

52

343

412

424

500

438

515

-

140

-

211

-

211

14э

-

251

-

324

-

336

19э

-

342

-

420

-

434

27э

-

466

-

563

-

579

37э

-

627

-

735

-

753

52э

-

870

-

997

-

1 019

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 0,1 МОм на период хранения и эксплуатации.

Гарантийный срок эксплуатации — 15 лет.

Пример условного обозначения: «Кабель КУПВ-П 14х0,5-250 ГОСТ 18404.3-73».
