Не распространяющие горение, с низким дымо- и газовыделением, огнестойкие
КВБбШвнг(А)/ КВБбШнг(А)
Производитель —
Оценка (средняя 5)
ТУ 16.К20.010-2005
Назначение
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4 300 м над уровнем моря.
Кабели...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КВБбШвнг(А)/ КВБбШнг(А)
ТУ 16.К20.010-2005
Назначение
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4 300 м над уровнем моря.
Кабели применяются для прокладки:
-
на открытом воздухе;
-
в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
-
в пожароопасных помещениях;
-
во взрывоопасных зонах;
-
при отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (норма МЭК 60332-3, категория А). Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50 до +50 °С, относительной влажности воздуха до 98% при температуре до +35 °С.
Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
Преимущественная область применения |
Базовые нормативные документы |
|---|---|---|---|
|
КВБбШнг |

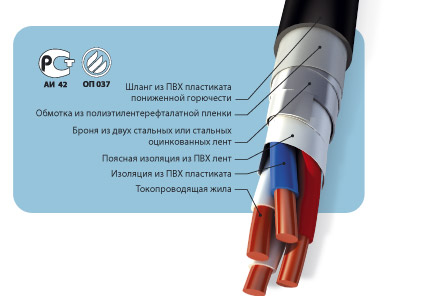

Кабель контрольный с медными жилами, изоляцией из поливинилхлоридного пластиката, бронированный, в шланге из поливинилхлоридного пластиката пониженной горючести |
Для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, в том числе для прокладки в кабельных сооружениях, помещениях и тоннелях, в том числе в пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации |
ГОСТ 1508-78 |
|
АКВБбШнг |
То же, с алюминиевыми жилами |
То же, за исключением взрывоопасных зон класса В-1, В-1а |
Сортамент
|
Марка кабеля |
Номинальное сечение жил, мм2 |
Число жил |
|---|---|---|
|
КВБбШнг |
1,0 |
4, 5, 7, 10, 14, 19, 27, 37, 52 |
|
КВБбШнг |
1,5-2,5 |
4, 5, 7, 10, 14, 19, 27, 37 |
|
КВБбШнг |
4; 6 |
4, 7, 10 |
|
АКВБбШнг |
2,5 |
4, 5, 7, 10, 14, 19, 27, 37 |
|
АКВБбШнг |
4; 6; 10 |
4, 7, 10 |
Срок службы — 15 лет.
Гарантийный срок эксплуатации — 3 года.
Пример условного обозначения: «Кабель КВБбШнг 5х1,5 ТУ 16.К20.010-2005».
Табличные данные
|
Число жил и сечение, мм2 |
Наружный диаметр, мм |
Масса 1 км кабеля, кг |
|
Кабели марки АКВБбШнг (А), АКВБбШнг (А)-Т |
||
|
4 х 2.5 |
14.0 |
316 |
|
5 х 2.5 |
14.9 |
356 |
|
7 х 2.5 |
15.7 |
400 |
|
10 х 2.5 |
18.7 |
507 |
|
14 х 2.5 |
19.9 |
589 |
|
19 х 2.5 |
21.7 |
697 |
|
27 х 2.5 |
25.5 |
912 |
|
37 х 2.5 |
28.1 |
1106 |
|
4 х 4 |
15.6 |
386 |
|
5 х 4 |
16.7 |
443 |
|
7 х 4 |
17.8 |
500 |
|
10 х 4 |
21.4 |
644 |
|
14 х 4 |
22,9 |
766 |
|
19 х 4 |
25.5 |
946 |
|
27 х 4 |
29.9 |
1230 |
|
37 х 4 |
33.0 |
1511 |
|
4 х 6 |
16.8 |
440 |
|
5 х 6 |
18.0 |
503 |
|
7 х 6 |
19.2 |
572 |
|
10 х 6 |
23.3 |
755 |
|
14 х 6 |
25.4 |
935 |
|
19 х 6 |
27.9 |
1130 |
|
4 х 10 |
19.6 |
570 |
|
5 х 10 |
21.1 |
670 |
|
7 х 10 |
22.7 |
777 |
|
10 х 10 |
28.4 |
1070 |
|
14 х 10 |
30.8 |
1323 |
|
19 х 10 |
33.9 |
1623 |
|
Кабели марки КВБбШнг (А), КВБбШнг (А)-Т |
||
|
4 х 0.75 |
12.1 |
259 |
|
5 х 0.75 |
12.7 |
288 |
|
7 х 0.75 |
13.3 |
324 |
|
10 х 0.75 |
15.5 |
413 |
|
14 х 0.75 |
16.4 |
479 |
|
19 х 0.75 |
17.7 |
566 |
|
27 х 0.75 |
20.2 |
707 |
|
37 х 0.75 |
22.1 |
861 |
|
4 х 1 |
12.5 |
281 |
|
5 х 1 |
13.2 |
315 |
|
7 х 1 |
13.9 |
358 |
|
10 х 1 |
16.2 |
460 |
|
14 х 1 |
17.2 |
540 |
|
19 х 1 |
18.6 |
636 |
|
27 х 1 |
21.3 |
814 |
|
37 х 1 |
23.3 |
1002 |
|
4 х 1.5 |
13.0 |
314 |
|
5 х 1.5 |
13.8 |
356 |
|
7 х 1.5 |
14.5 |
408 |
|
10 х 1.5 |
17.1 |
530 |
|
14 х 1.5 |
18.2 |
622 |
|
19 х 1.5 |
19.7 |
752 |
|
27 х 1.5 |
22.7 |
973 |
|
37 х 1.5 |
25.3 |
1237 |
|
4 х 2.5 |
14.0 |
377 |
|
5 х 2.5 |
14.8 |
432 |
|
7 х 2.5 |
15.7 |
505 |
|
10 х 2.5 |
18.7 |
657 |
|
14 х 2.5 |
19.9 |
800 |
|
19 х 2.5 |
21.7 |
984 |
|
27 х 2.5 |
25.5 |
1319 |
|
37 х 2.5 |
28.0 |
1664 |
|
4 х 4 |
15.6 |
481 |
|
5 х 4 |
16.6 |
560 |
|
7 х 4 |
17.7 |
668 |
|
10 х 4 |
21.4 |
886 |
|
14 х 4 |
22.9 |
1100 |
|
19 х 4 |
25.4 |
1401 |
|
27 х 4 |
29.8 |
1878 |
|
37 х 4 |
32.9 |
2402 |
|
4 х 6 |
16.8 |
586 |
|
5 х 6 |
18.0 |
682 |
|
7 х 6 |
19.2 |
826 |
|
10 х 6 |
23.3 |
1122 |
|
14 х 6 |
25.4 |
1441 |
|
19 х 6 |
27.9 |
1819 |
|
7 х 10 |
22.9 |
1218 |
|
Кабели марки КВБбШзнг (А) |
||
|
4x0.75 |
12.1 |
268 |
|
5x0.75 |
12.7 |
298 |
|
7x0.75 |
13.3 |
334 |
|
10x0.75 |
15.5 |
435 |
|
14х0.75 |
16.4 |
496 |
|
19x0.75 |
I7.7 |
583 |
|
27x0.75 |
20.2 |
736 |
|
37x0.75 |
22.1 |
888 |
|
4x1 |
12.5 |
291 |
|
5x.1 |
13.2 |
326 |
|
7х1,0 |
13.9 |
369 |
|
10x1.0 |
16.2 |
486 |
|
14x1.0 |
17.2 |
560 |
|
19x1.0 |
18.6 |
- |
|
27x1,0 |
21.3 |
- |
|
37x1,0 |
23.3 |
1033 |
|
4x1.5 |
13.0 |
- |
|
5x1,.5 |
13.8 |
369 |
|
7x15 |
14.5 |
422 |
|
10x1.5 |
17.1 |
562 |
|
14x1.5 |
18.2 |
647 |
|
19x1.5 |
19.7 |
778 |
|
27x1.5 |
22.7 |
1015 |
|
37x1.5 |
25.3 |
1278 |
|
4х2.5 |
14.0 |
393 |
|
5x2.5 |
14.8 |
449 |
|
7x2.5 |
15.7 |
524 |
|
10x2.5 |
18.7 |
700 |
|
14x2.5 |
19.9 |
833 |
|
19x2.5 |
21.7 |
1018 |
|
27x2.5 |
25.5 |
1375 |
|
37x25 |
28.0 |
1718 |
|
4x4 |
15.6 |
507 |
|
5x4 |
16.6 |
586 |
|
7x4 |
17.7 |
696 |
|
10x4 |
21.4 |
949 |
|
14x4 |
22.9 |
1148 |
|
19x4 |
25.4 |
1450 |
|
27x4 |
29.8 |
1959 |
|
37x4 |
32.9 |
2478 |
|
4x6 |
16.8 |
618 |
|
5x6 |
18.0 |
715 |
|
7x6 |
19.2 |
862 |
|
10x6 |
23.3 |
1203 |
|
14x6 |
25.4 |
1504 |
|
19x6 |
27.9 |
1882 |
|
4x10 |
19.7 |
878 |
|
7х10 |
22.9 |
1278 |
