Не распространяющие горение, с низким дымо- и газовыделением, огнестойкие
КВБбШвнг(А)-LS/ КВБбШнг(А)-LS
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КВБбШвнг(А)-LS/ КВБбШнг(А)-LS
Область применения
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели прокладываются в земле (траншеях) в условиях агрессивной среды и местах, подверженных воздействию блуждающих токов, если кабель не подвергался значительным растягивающим усилиям

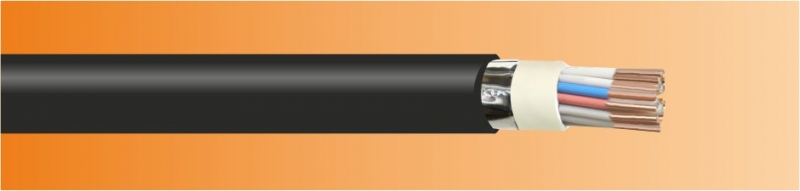

Конструкция
- Жила — мягкая медная проволока
- Изоляция — поливинилхлоридная композиция пониженной пожароопасности
- Поясная изоляция - выпрессованная из поливинилхлоридной композиции пониженной пожароопасности
- Защитный покров — две стальные оцинкованные ленты и шланг из поливинилхлоридной композиции пониженной пожароопасности
Технические данные
| Номинальное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | минус 15 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 10 |
| Срок службы кабеля, лет | 15 |
| Климатическое исполнение | УХЛ, категории размещения 1-5 |
| Гарантийный срок эксплуатации, лет | 3 |
| Кабели соответствуют требованиям | ТУ 3563-020-05014308-2011 |
Таблица результатов
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
|---|---|---|
| 0,66 кВ | 0,66 кВ | |
| 4x0,75 | 10,9 | 234 |
| 5х0,75 | 11,5 | 263 |
| 7х0,75 | 12,1 | 295 |
| 10х0,75 | 14,2 | 396 |
| 14х0,75 | 15,0 | 545 |
| 19х0,75 | 16,3 | 537 |
| 27х0,75 | 18,6 | 691 |
| 37х0,75 | 20,4 | 839 |
| 52х0,75 | 23,7 | 1119 |
| 61х0,75 | 24,9 | 1246 |
| 4x1,0 | 11,2 | 252 |
| 5x1,0 | 11,8 | 284 |
| 7x1,0 | 12,5 | 321 |
| 10x1,0 | 14,7 | 435 |
| 14x1,0 | 15,6 | 502 |
| 19x1,0 | 16,9 | 598 |
| 27x1,0 | 19,4 | 776 |
| 37x1,0 | 21,3 | 950 |
| 52х1,0 | 24,8 | 1272 |
| 61х1,0 | 26,1 | 1422 |
| 4x1,5 | 11,8 | 288 |
| 5x1,5 | 12,5 | 326 |
| 7x1,5 | 13,3 | 378 |
| 10x1,5 | 15,7 | 516 |
| 14x1,5 | 16,7 | 605 |
| 19x1,5 | 18,2 | 720 |
| 27x1,5 | 21,0 | 959 |
| 37x1,5 | 23,1 | 1188 |
| 52х1,5 | 26,9 | 1604 |
| 61х1,5 | 28,4 | 1803 |
| 4x2,5 | 12,7 | 351 |
| 5x2,5 | 13,5 | 405 |
| 7x2,5 | 14,4 | 472 |
| 10x2,5 | 17,2 | 658 |
| 14x2,5 | 18,4 | 776 |
| 19x2,5 | 20,1 | 952 |
| 27x2,5 | 23,7 | 1310 |
| 37x2,5 | 26,1 | 1643 |
| 4x4 | 14,3 | 461 |
| 5х4 | 15,4 | 539 |
| 7x4 | 16,4 | 639 |
| 10x4 | 19,9 | 898 |
| 14х4 | 21,3 | 1091 |
| 19х4 | 23,8 | 1380 |
| 27х4 | 27,8 | 1885 |
| 37х4 | 31,0 | 2409 |
| 4x6 | 15,5 | 573 |
| 5х6 | 16,7 | 675 |
| 7x6 | 17,9 | 805 |
| 10х6 | 21,9 | 1158 |
| 14х6 | 23,9 | 1452 |
| 19х6 | 26,3 | 1822 |
| 27х6 | 31,1 | 2527 |
| 37х6 | 34,7 | 3257 |
| 4х10 | 17,4 | 763 |
| 7х10 | 20,2 | 1120 |
