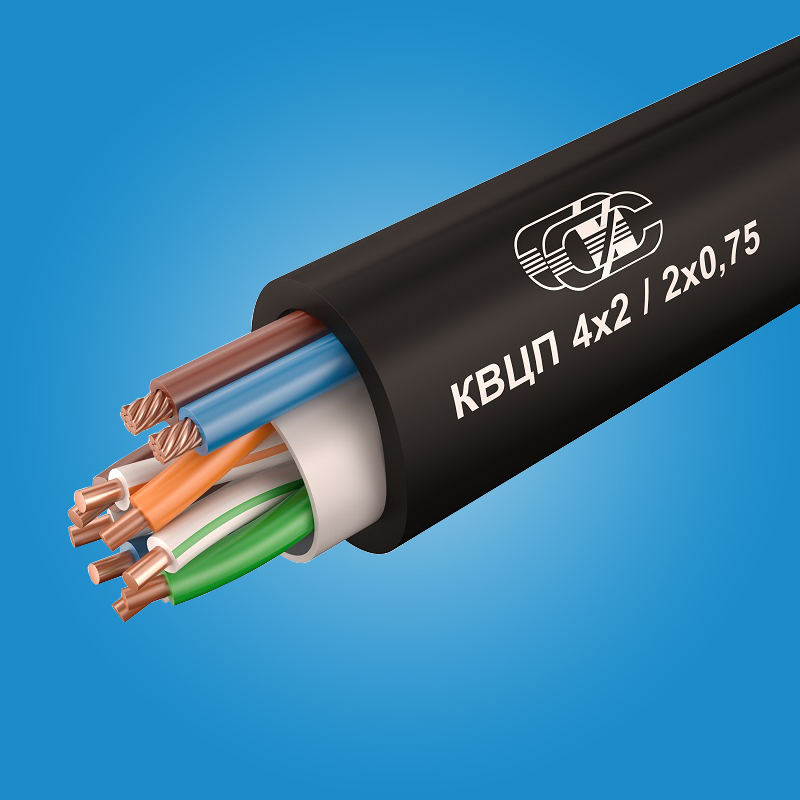

КВЦПт 4х2х0,52/2х0,75
Оценка (средняя 0)
Назначение Кабели комбинированные предназначены для передачи сигналов в цифровых системах видеонаблюдения, подключения питания и/или передачи сигналов управления. Применяются при подвесной прокладке между опорами. Пример записи обозначения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КВЦПт 4х2х0,52/2х0,75

Назначение

Кабели комбинированные предназначены для передачи сигналов в цифровых системах видеонаблюдения, подключения питания и/или передачи сигналов управления. Применяются при подвесной прокладке между опорами.

Пример записи обозначения кабеля: КВЦПт 4х2х0,52/2х0,75 ТУ 3574-012-12154334-2015

Конструктивные особенности

  • Токопроводящие жилы сигнальных пар имеют сплошную полиэтиленовую изоляцию различной расцветки, скручены в пары с согласованными шагами скрутки. Электрические параметры сигнальных пар соответствуют требованиям ГОСТ Р 54429-2011 для кабелей категории 5е.
  • Внешняя оболочка выполнена из светостабилизированного полиэтилена чёрного цвета.
  • Два провода питания сечением 0,5 или 0,75 мм2 имеют изоляцию из поливинилхлоридного пластиката.
  • Грузонесущий трос из 7 стальных оцинкованных или латунированных проволок диаметром от 0,3 мм до 0,5 мм.

Конструктивные размеры

Наружные размеры кабеля, мм Диаметр сигнальных жил, мм Площадь поперечного сечения питающих жил, мм2 Толщина оболочки, мм
(15,2 х 7,4)+20% 0,52 ± 0,01 0,50 или 0,75 не менее 0,5

Электрические параметры

Электрическое сопротивление сигнальных жил, пересчитанное на длину 1 км и температуру 20º С, Ом Электрическое сопротивление питающих жил, пересчитанное на длину 1 км и температуру 20º С, Ом Омическая асимметрия сигнальных жил в паре, % от сопротивления цепи Рабочая емкость сигнальных пар, пересчитанная на длину 1 км, нФ Электрическое сопротивление изоляции сигнальных жил, пересчитанное на длину 1 км и температуру 20º С, ГОм
84 ± 7 для жил сечением 0,50 мм2 для жил сечением 0,75 мм2 не более 2 не более 56 не менее 8
не более 39,0 не более 26,0

Частотные характеристики параметров передачи и взаимного влияния сигнальных пар

Частота, МГц Коэффициент затухания (Attenuation), дБ/100 м, не более Переходное затухание на ближнем конце (NEXT), дБ, не менее Защищённость на дальнем конце (EL FEXT), дБ/100 м, не менее Затухание отражения (RL), дБ, не менее
1 2,1 65,3 64,0 20,0
10 6,5 50,3 44,0 25,0
100 22,0 35,3 24,0 20,1

Минимальный срок службы кабелей – 15 лет при соблюдении условий хранения и эксплуатации.

Гарантийный срок эксплуатации кабелей – 3 года с даты ввода в эксплуатацию.
